中型卡车前部重型防撞防护结构设计

在商用车安全防护领域，中型卡车的前部防撞结构一直是被动安全设计的核心模块之一，这类部件的设计逻辑和乘用车辆有本质区别——中型卡车常年承担城际干线、城郊工程物料运输的任务，行驶场景覆盖高速铺装路面、非铺装工地便道、狭窄厂区通道，低速剐蹭、突发正面碰撞、甚至作业时与小型工程机械、固定构筑物的磕碰概率远高于家用车辆，因此前部防撞结构不能只满足碰撞法规的最低要求，还要兼顾日常使用的抗剐蹭能力、维修便利性以及附加部件的安装兼容性。

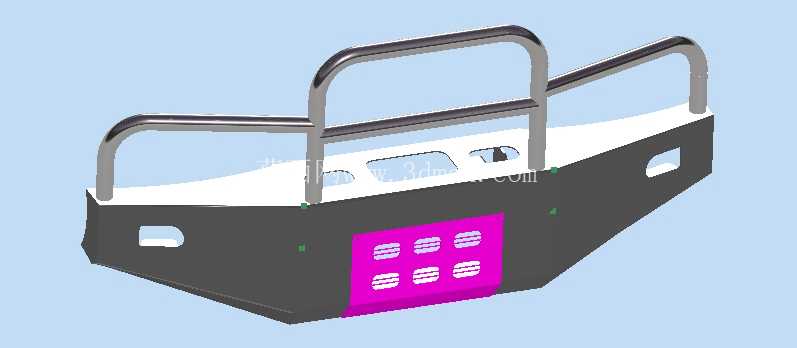

这套防撞结构采用主体基座加上部防护栏的分体式组合设计，下部的主基座为变截面箱型焊接结构，整体轮廓顺着中型卡车驾驶室前部的外轮廓做了收窄处理，两侧的切角设计是为了匹配前轮的最大转向转角边界，避免方向打满时轮胎与防撞结构发生运动干涉，基座上预留的多个异形开孔，一部分是为了给前部灯具、拖车钩、气路接口留出安装与操作空间，另一部分是在保证结构刚度的前提下做的轻量化减重处理，毕竟商用车的前部额外配重会直接影响前桥轴荷分配，不合理的增重会导致转向沉重、轮胎异常磨损等问题。基座正面预留的矩形安装位，可以根据用户的实际使用需求加装牌照架、辅助射灯、防尘网或者绞盘安装座，不需要额外在主结构上打孔焊接，避免破坏原有结构的防腐层与受力路径。

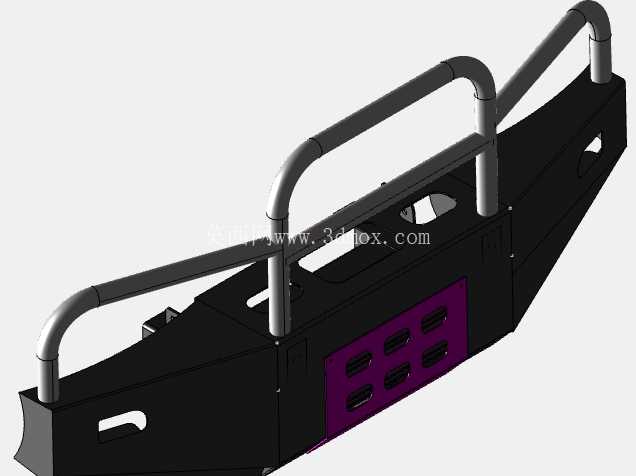

上部的管状防护栏采用大圆弧过渡的弯管成型结构，管材选用的是商用车防护结构常用的厚壁无缝钢管，弯管处的曲率半径经过反复校核，既不会因为曲率过小导致弯管处出现壁厚减薄、应力集中的问题，也不会因为曲率过大导致防护栏突出车身太多，影响车辆的通过性。防护栏与下部基座的连接位置设置了加强筋板，连接点的分布避开了主基座的受力薄弱区，当发生正面碰撞或者高处坠物冲击时，冲击力可以通过连接筋板快速分散到整个箱型基座上，再通过基座与车架纵梁的连接点传递到整车车架，避免局部应力过大导致结构开裂。

从安装边界来看，这套防撞结构的后部连接支座完全匹配中型卡车通用的车架纵梁孔位，安装时不需要对原车纵梁进行切割、打孔改造，只需要用高强度螺栓将连接支座与纵梁预留的安装孔紧固即可，安装间隙控制在合理范围内，既不会因为间隙过小导致车辆行驶过程中出现共振异响，也不会因为间隙过大导致连接螺栓承受额外的剪切力。结构的整体离地高度经过多轮验证，既满足前部防护装置的法规高度要求，避免碰撞时钻入乘用车舱的风险，也不会因为离地过低影响车辆的接近角，保证车辆在爬坡、过非铺装路面的凸起障碍时不会出现防撞结构托底的情况。

在实际使用场景中，这套防撞结构的作用远不止碰撞缓冲：在狭窄厂区掉头、会车时，突出的管状防护栏可以先于驾驶室钣金接触障碍物，避免驾驶室外壳被剐蹭变形，减少日常运营的维修成本；长途干线运输时，防护栏的管状结构可以作为辅助扶手，方便驾驶员擦拭前挡风玻璃、检查前部管路；对于经常跑工地、矿区的车辆，上部的防护栏还可以阻挡行驶中飞溅的碎石，避免碎石直接撞击挡风玻璃造成玻璃破损。设计过程中也充分考虑了售后维修的便利性，分体式结构的设计使得如果某一部分因为碰撞出现变形，不需要整体更换整个防撞结构，只需要单独更换变形的部件即可，大幅降低了用户的后期使用成本。结构的所有外露边缘都做了圆角钝化处理，没有尖锐的突出棱角，避免车辆停靠时人员经过被棱角划伤，所有焊接位置都做了打磨平滑处理，后续喷涂防腐涂层时可以保证涂层附着均匀，提升结构的抗锈蚀能力，适应雨雪天气、融雪剂腐蚀、工地扬尘等复杂使用环境。
