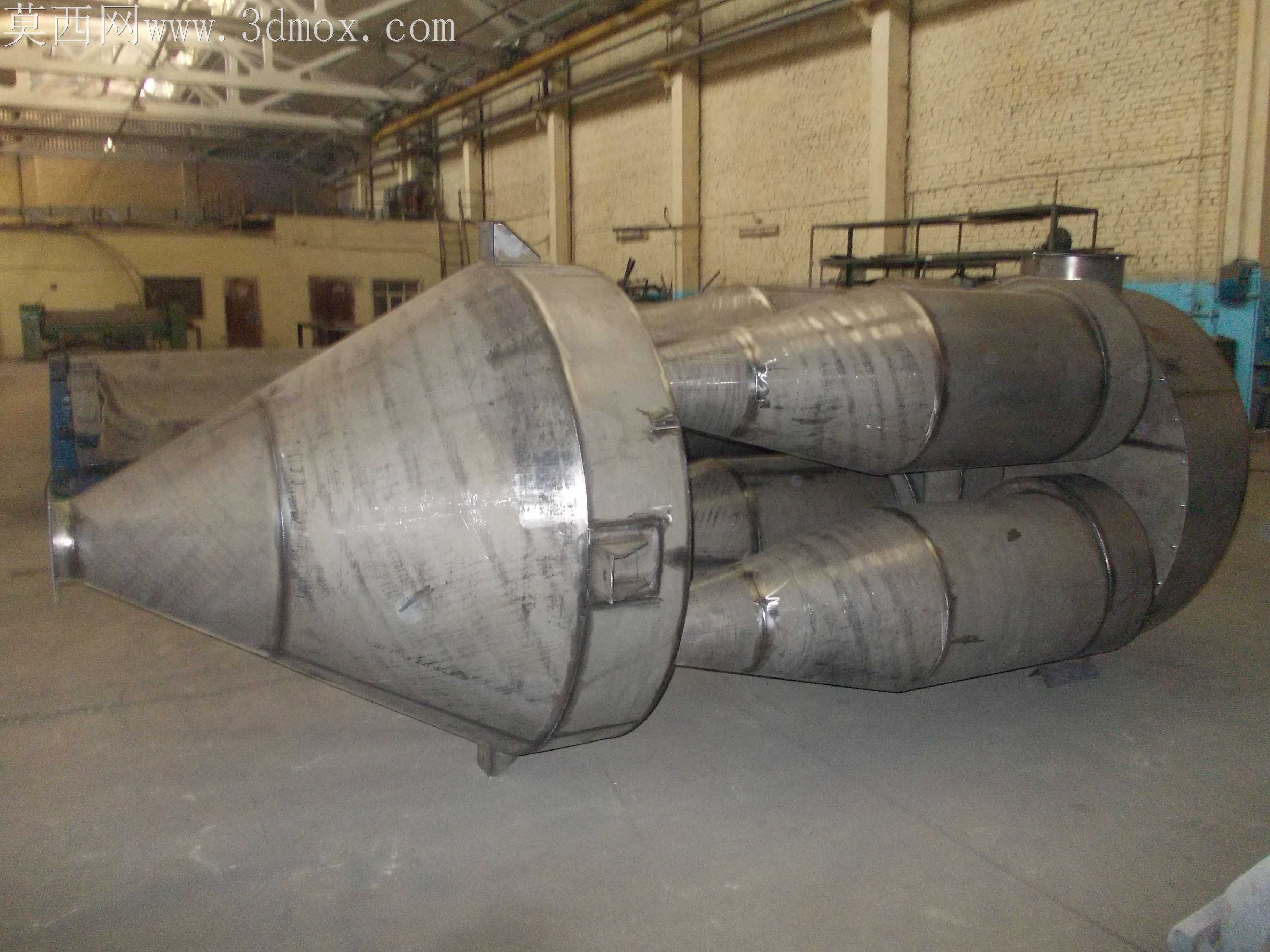

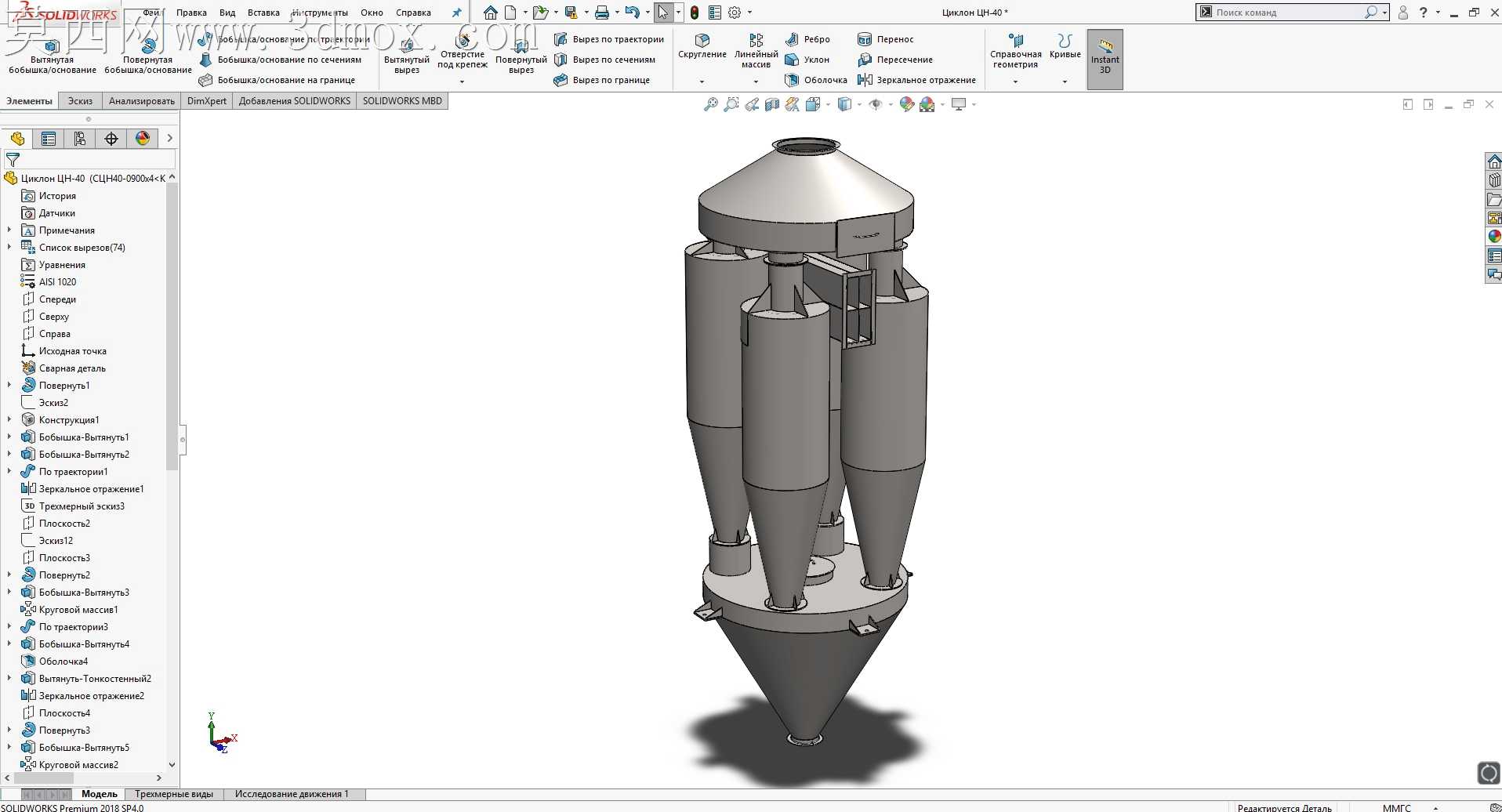

多联组合式旋风分离除尘装置结构

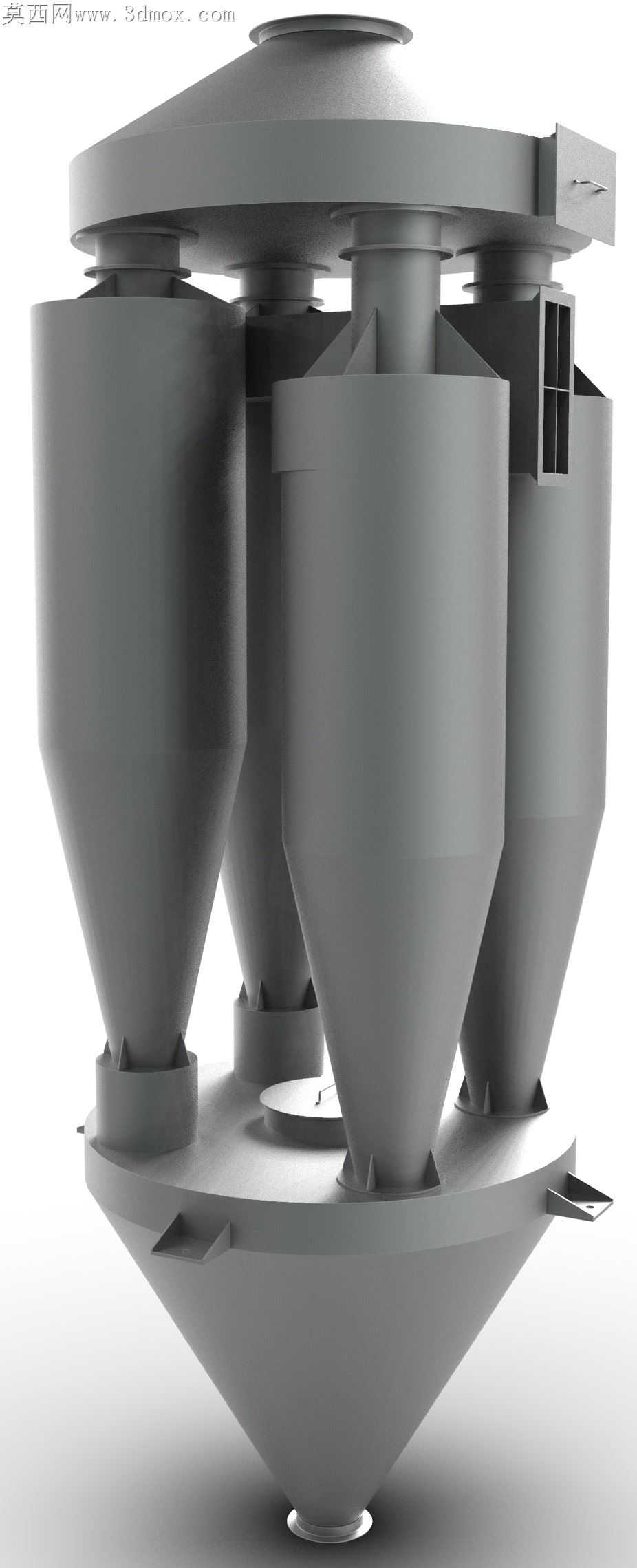

该多联组合式旋风分离装置主要面向工业生产环节的含尘气体预处理场景，可广泛应用于木工加工车间、金属打磨工位、粮食输送转运线、建材粉体加工车间等存在细颗粒粉尘弥散的作业环境，作为除尘系统的前端一级分离单元使用，能够在含尘气体进入后续精滤设备前，先完成大部分固相粉尘的分离收集，有效降低后端过滤元件的负载，延长精滤耗材的更换周期，减少运维投入。设备核心依靠离心沉降原理实现气固两相分离，当含尘气流以设定流速进入旋风筒体后，会沿筒体内壁形成稳定的旋转流场，密度远大于气体的粉尘颗粒在离心力作用下被甩向筒壁，接触壁面后失去动能沿锥面滑落至下部集尘腔，净化后的气流则在筒体中心形成内旋流向上排出，完成气固分离过程。本次设计采用多筒环形并联的组合结构，相较于单筒大规格旋风分离器，在相同处理风量下，多组小直径旋风筒的组合能够获得更高的离心分离效率，对粒径更细的粉尘也能保持稳定的捕集效果，同时整体结构更为紧凑，可有效压缩设备安装占用的空间体积。整体结构采用上下对称的集气腔体设计，上部腔体为公共进气室，可将进气管道输送来的含尘气体均匀分配至每一个旋风分离筒，避免各筒体之间出现气流偏载、风量分配不均的问题，保障每一组分离单元都能在最优流速区间运行；下部腔体为公共集灰斗，所有分离筒捕集的粉尘都汇集至下部锥斗内，可统一对接卸灰阀实现连续排灰，无需为每个分离筒单独设置卸灰机构，大幅简化了设备的配套结构，降低了故障发生概率。设计过程中对筒体的锥角角度、进出口接管位置、中心排气筒的插入深度都做了匹配性优化，确保气流在筒体内的流场稳定，避免出现局部涡流裹挟粉尘二次上扬的问题，同时控制设备整体的运行阻力处于合理区间，降低配套引风机的功率损耗。设备顶部设置有标准法兰连接界面，可直接对接车间的主除尘管道，下部锥斗底部预留了标准卸灰接口，可适配不同规格的卸灰阀、集尘桶等配套部件，安装时仅需对接进出口管道与固定底部支撑即可完成部署，安装边界规整，无需额外占用过多的车间立体空间，可根据现场场地条件选择吊装或者落地支架安装两种方式，适配不同厂房的布局条件。设备整体采用流畅的曲面过渡设计，所有腔体连接处都做了圆弧过渡处理，避免出现积灰死角，减少设备内部的粉尘残留，日常维护仅需定期检查下部集尘腔的粉尘堆积情况，及时完成卸灰作业即可，运维操作简便。
