工业脉冲滤筒除尘净化装置结构设计

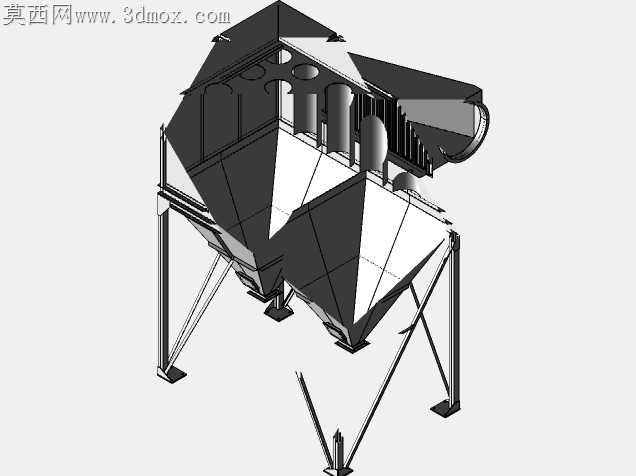

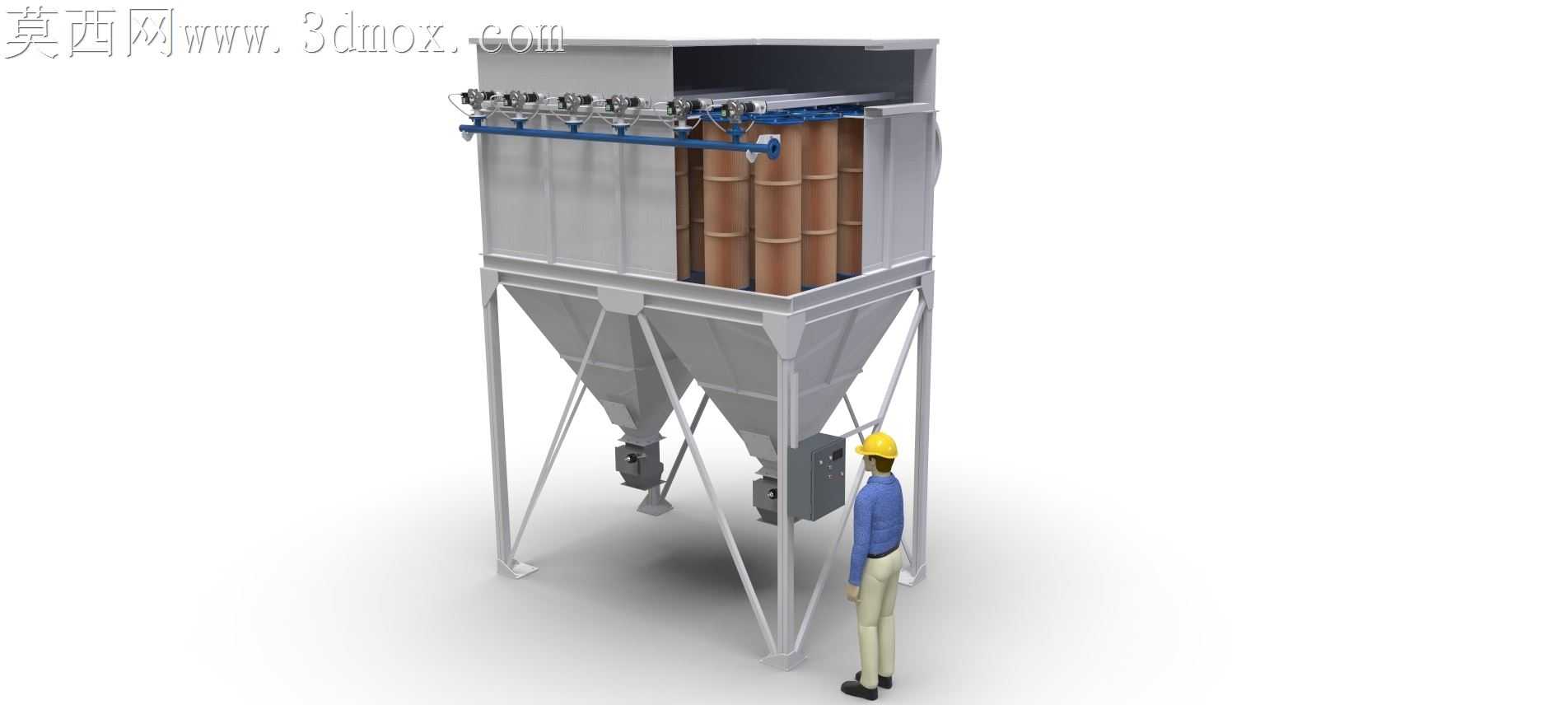

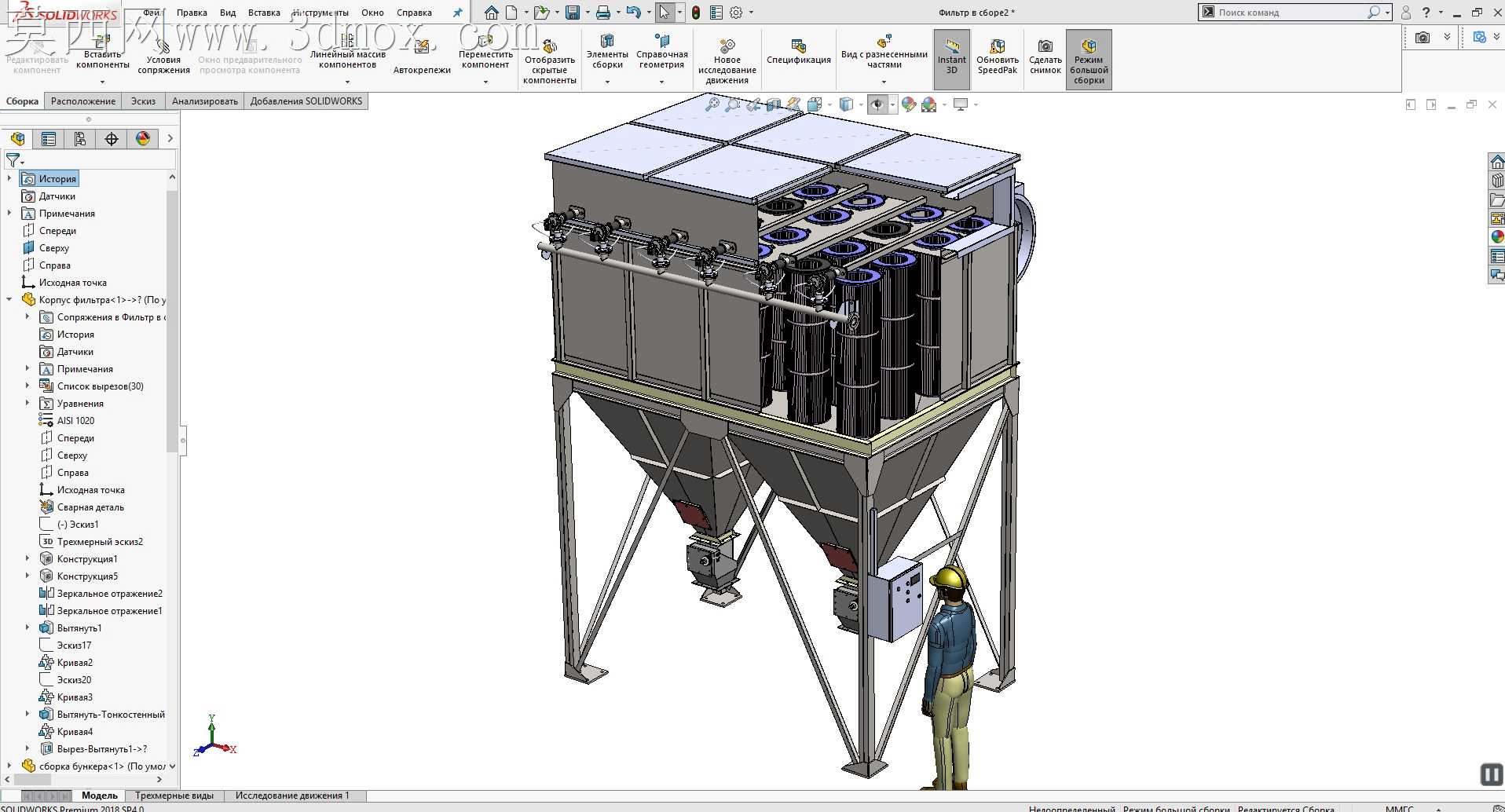

车间焊接、打磨工位的含尘气流进入设备后，最先接触的是中箱体内部垂直排布的滤筒，300mm直径的滤筒采用褶皱式滤料结构，单根过滤面积远大于同直径滤袋，能在有限箱体空间内拉高整体处理风量。滤筒上端的花板孔公差控制在±0.2mm以内，配合三元乙丙橡胶密封圈压紧，避免含尘气流从安装缝隙短路窜入净气室，长期运行后也不会出现漏灰导致排放超标的问题。

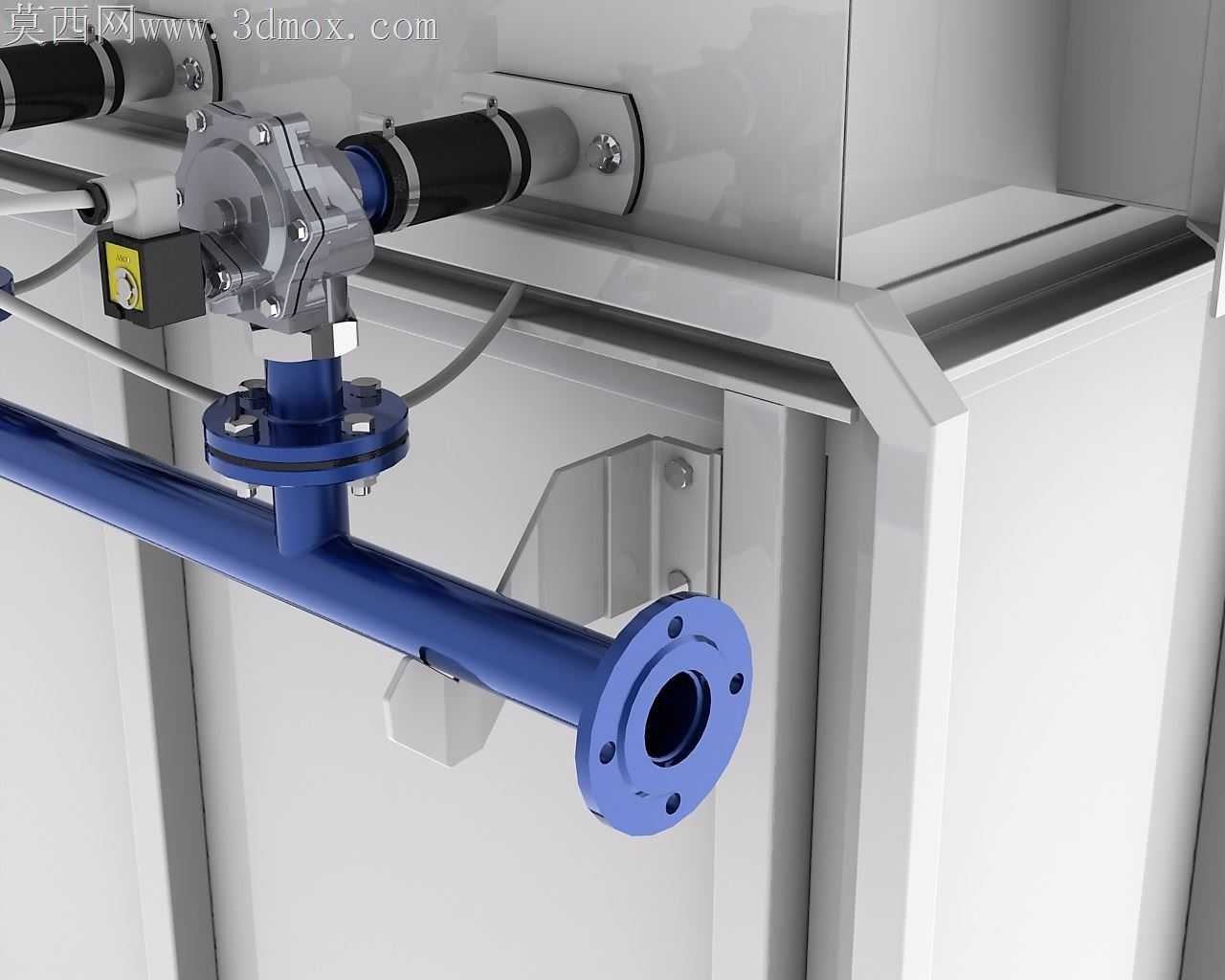

上箱体内部的喷吹管正对每根滤筒中心，喷吹孔的孔径顺着气包到管尾的方向逐次缩小0.1mm，抵消压缩空气沿程的压力损失，让远端和近端滤筒获得的喷吹反吹压力差控制在15%以内，清灰时不会出现近端滤筒过度清灰导致滤料过早破损、远端滤筒清灰不足积灰板结的情况。ASCO脉冲阀的安装法兰面预留了3mm的密封胶槽，装配时涂覆耐高温硅酮密封胶，能在-20℃到80℃的车间环境下长期保持密封性能，不会因为压缩空气带水出现漏气失压。

下部灰斗采用60度倾斜角设计，内壁做抛光处理，焊缝位置打磨至Ra12.5的粗糙度，避免粉尘在斗壁堆积搭桥，灰斗出口的卸灰阀采用刚性叶轮结构，阀体和叶轮间隙控制在0.5mm，既能连续均匀排灰，又能锁住下部漏风，防止外界空气倒灌影响内部气流场稳定。设备支腿采用型钢焊接结构，支腿和箱体连接位置加焊三角加强筋，满焊后做抛丸除锈处理，再喷涂两层环氧富锌底漆加一层聚氨酯面漆，能在潮湿多尘的车间环境下抵御锈蚀，延长设备整体使用寿命。

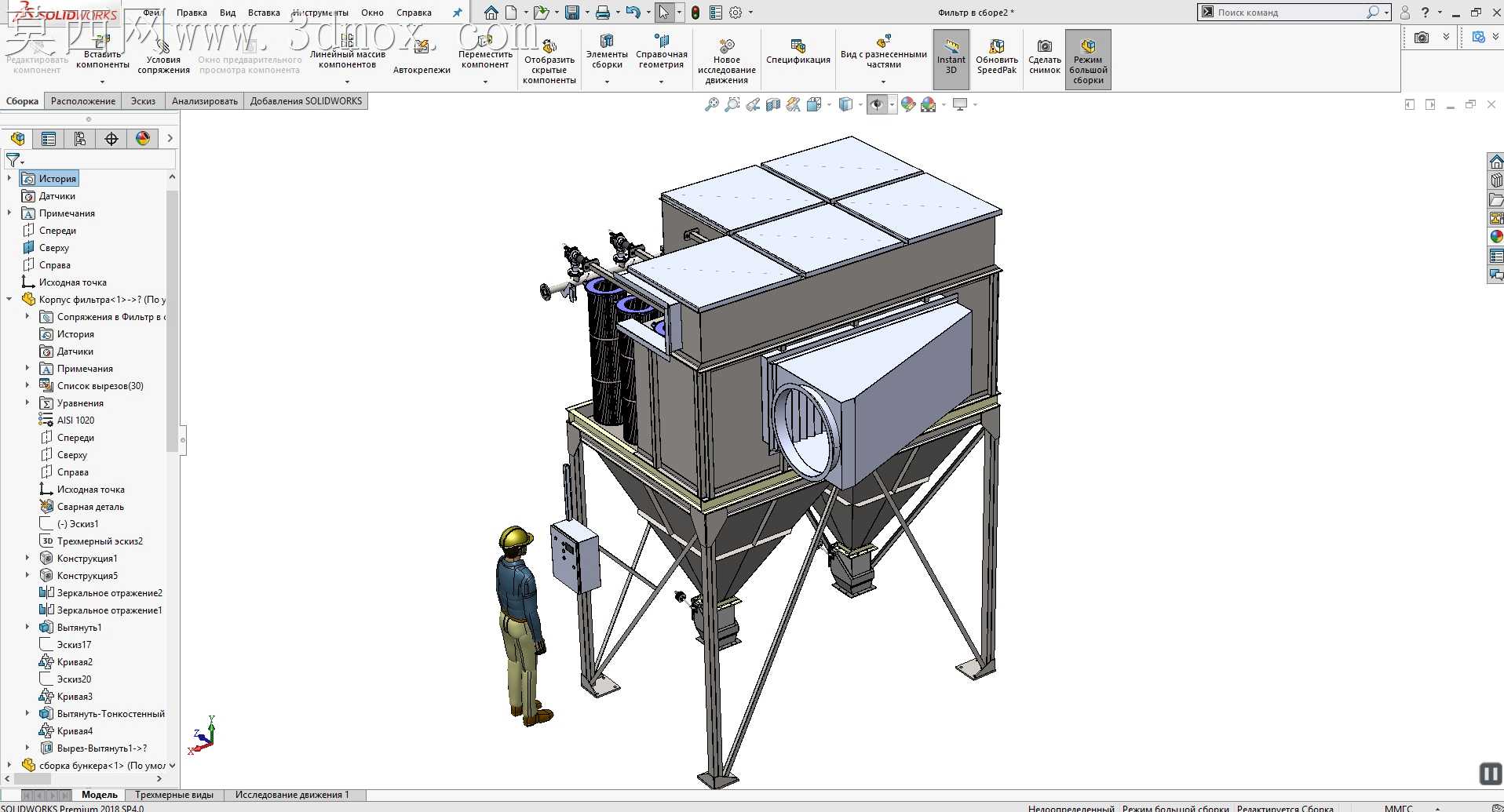

侧面的检修门采用快开式压把结构，门周边镶嵌整圈发泡橡胶密封条，关闭后压把锁紧力能让密封条压缩量达到30%，保证箱体在-2000Pa的运行负压下不会出现漏风，检修时无需额外工具就能快速开门更换滤筒，大幅缩短后期维护的停机时间。净气室顶部的防雨帽做了外翻边设计，雨水顺着帽檐直接流到箱体外部，不会顺着检修缝隙渗入净气室打湿滤料，避免滤料遇水糊袋失效。
