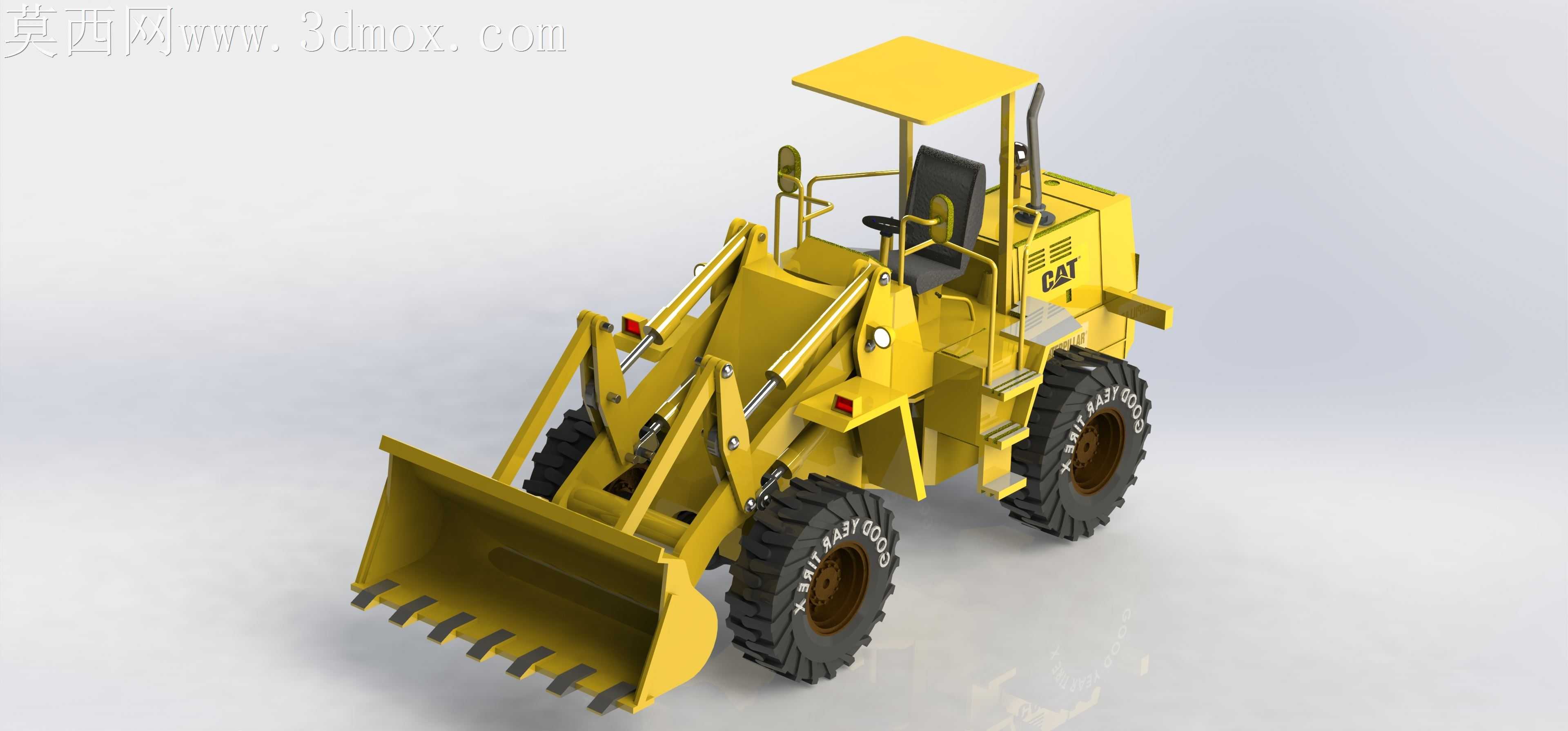

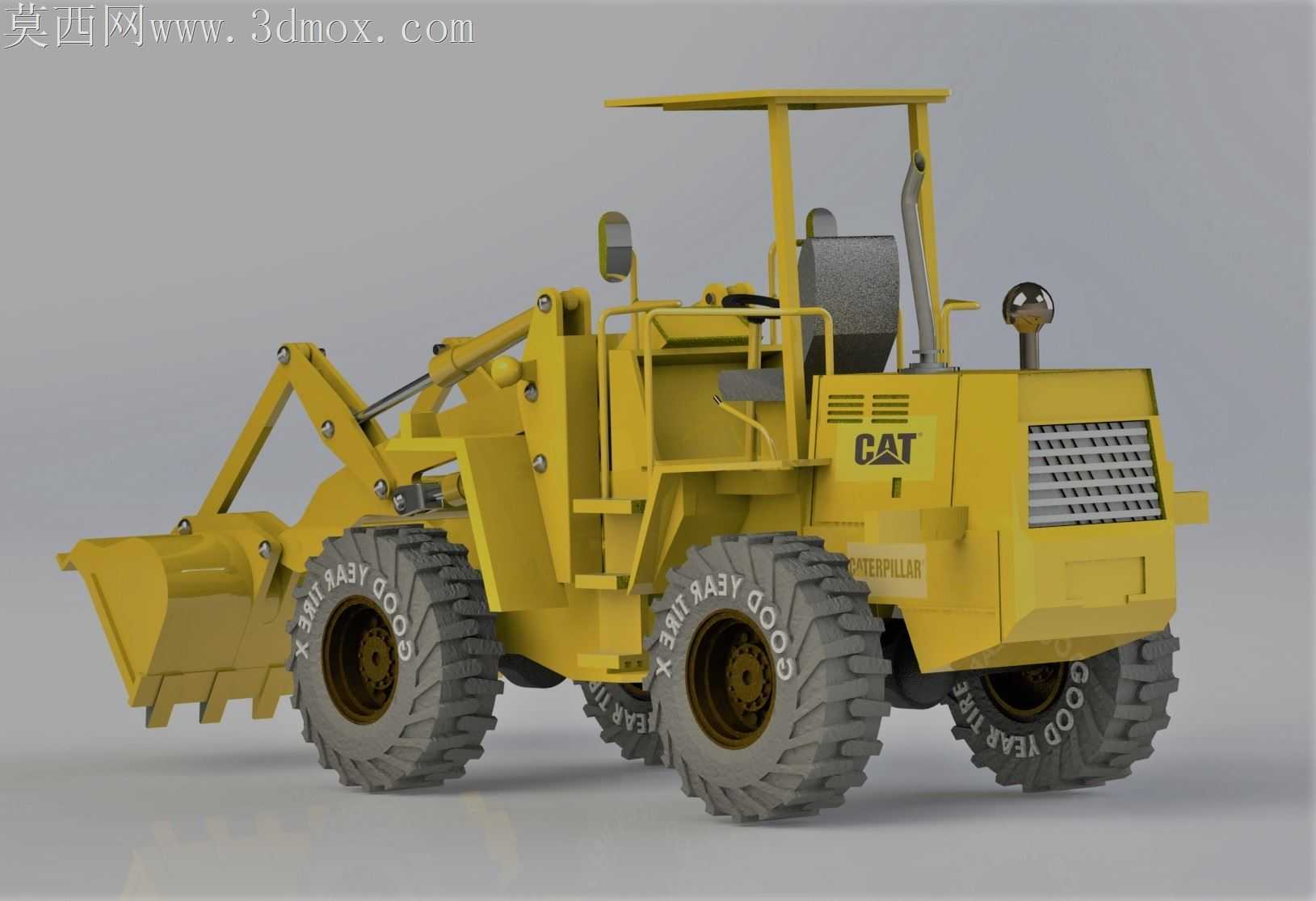

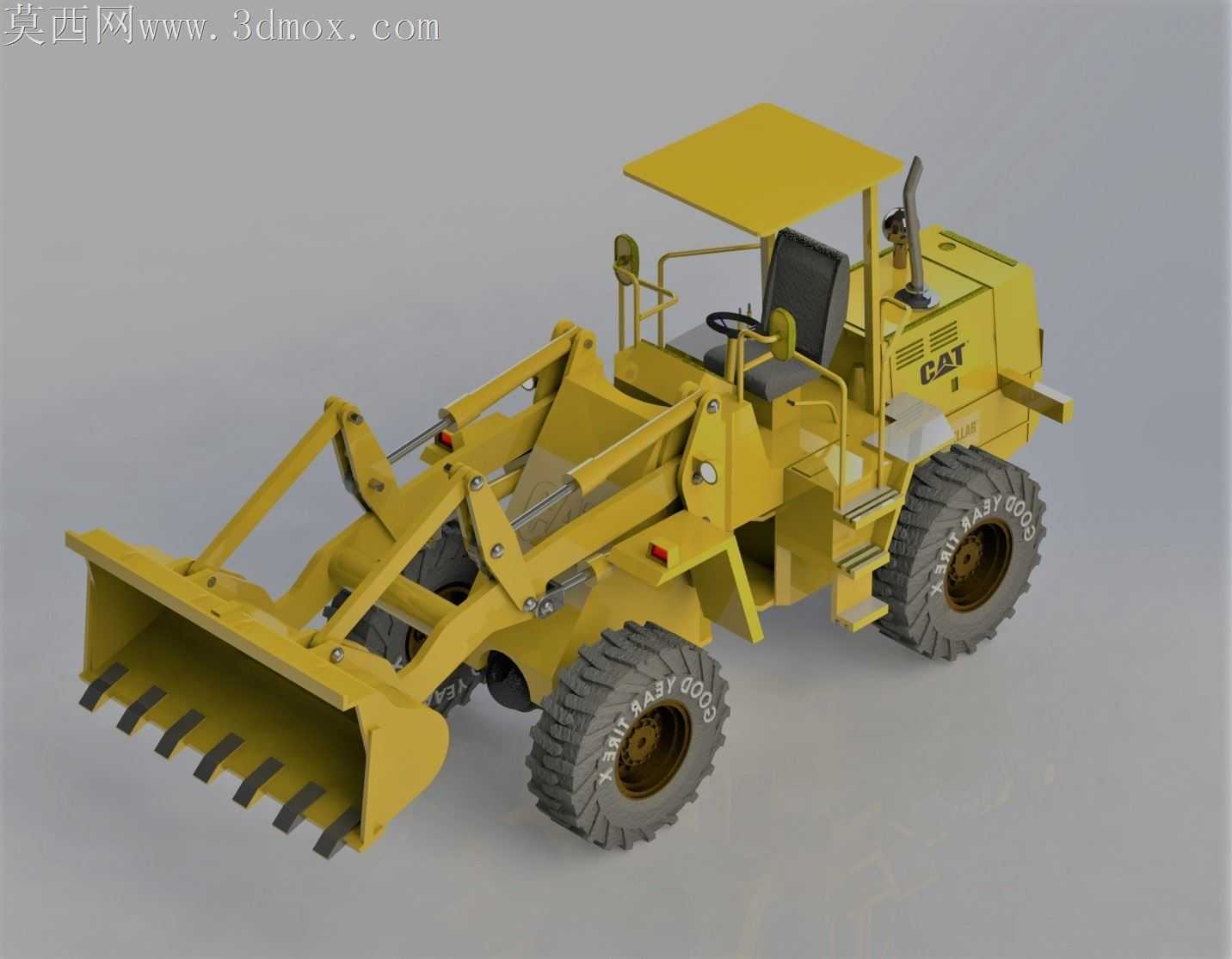

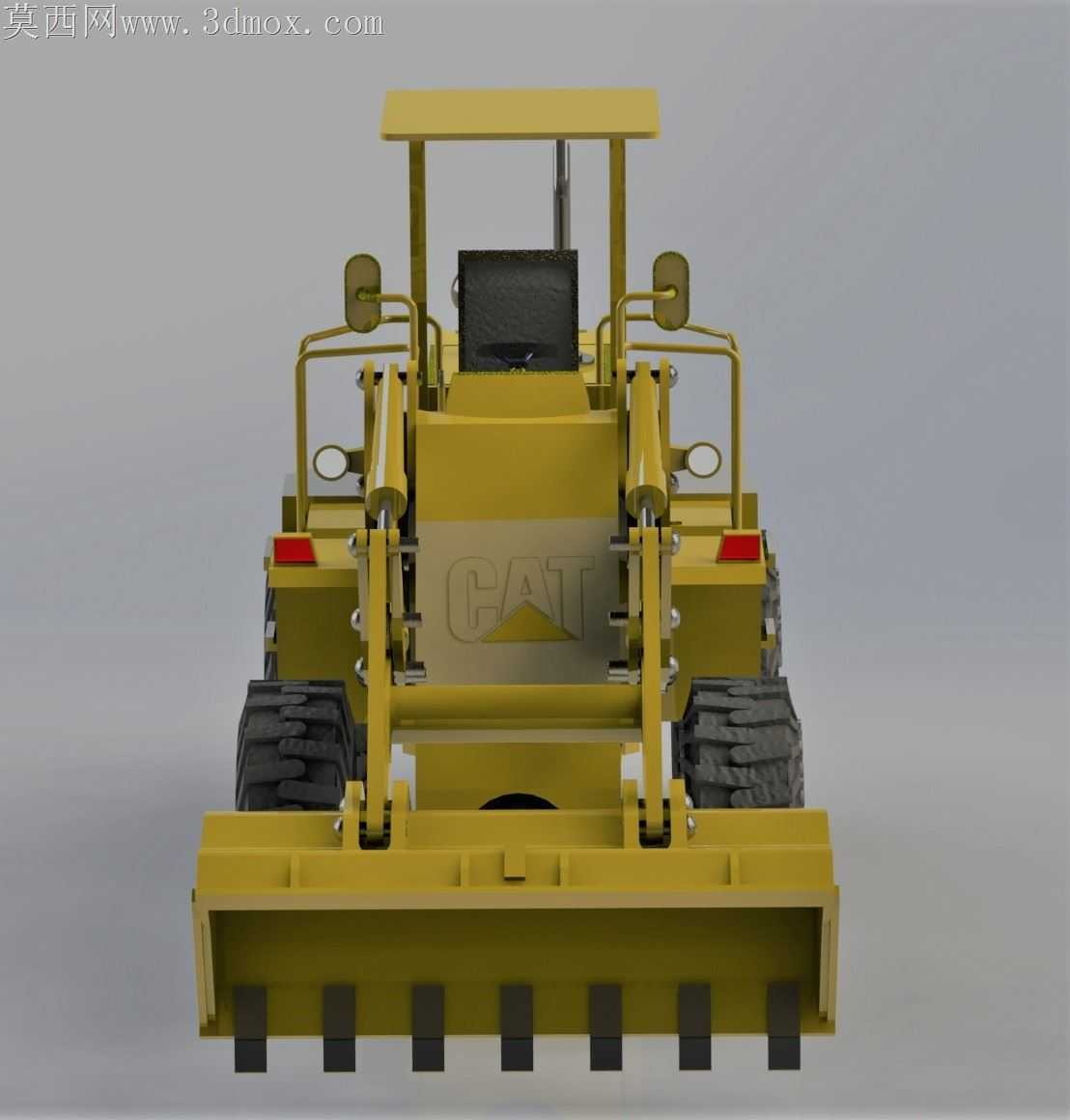

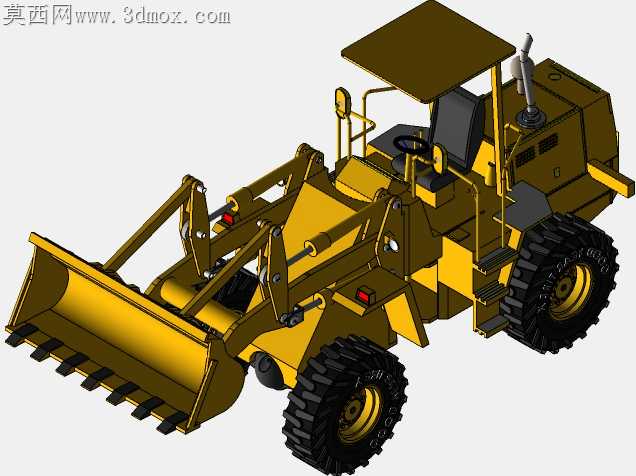

小型轮式前装铲运工程设备结构设计

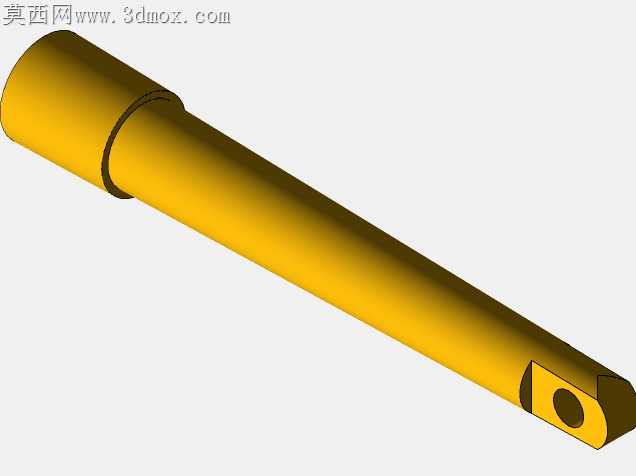

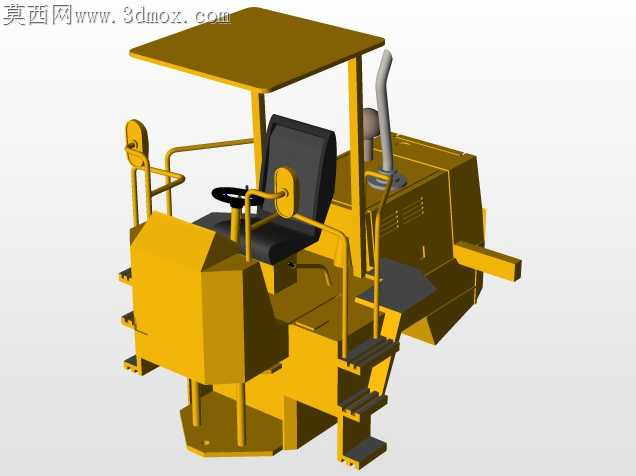

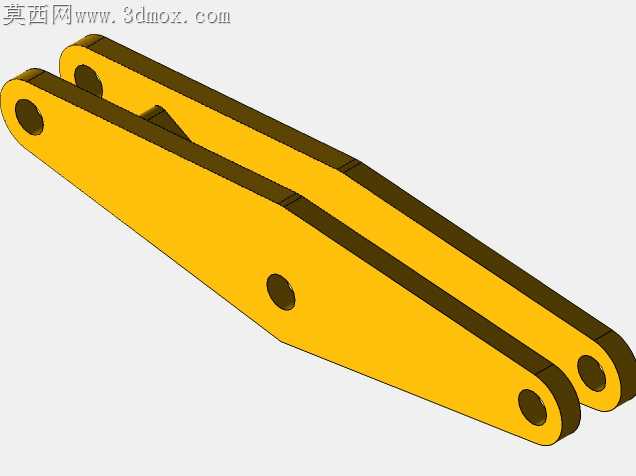

露天散料装卸工况里，轮式前装机最常暴露的问题是动臂铰点偏磨、铲斗斗齿受力断裂，还有转向时车架扭转变形带来的轮胎异常磨损，这些痛点在做结构适配设计时必须提前纳入考量。铲斗斗唇位置做了加厚的耐磨板衬层，斗齿和斗唇的连接没有采用整体焊接结构，而是用了可快换的卡销式固定，现场作业时斗齿磨损后不需要整体切割更换，只需要敲出卡销就能替换备件，大幅缩短停机维护的时间。动臂和车架连接的铰点处，特意加大了销轴的直径，同时在铰点内侧加装了防尘密封圈，避免工地的沙尘进入轴套造成异常磨损，轴套选用了带自润滑层的铜基材质，即使在缺少定期润滑的工况下，也能保证铰点转动顺畅，不会出现卡滞异响。转向部分采用了前后车架铰接的结构，铰接位置的上下两个铰点跨距做了加大处理，能分散转向时的扭转应力，避免单铰点受力过大造成车架开焊，转向油缸的安装座做了加强筋延伸，筋板直接贯通到车架的主纵梁上，不会出现油缸座受冲击撕裂的问题。驾驶室没有做全封闭的壳体，而是采用了敞篷带遮阳顶棚的设计，顶棚支架用的是薄壁矩形管焊接，既减轻了整机上部的重量，降低整机重心，也能给操作人员提供遮阳挡雨的基本防护，爬梯的踏步表面做了防滑的凸起纹路，雨天沾泥的时候也能避免操作人员上下车滑倒。轮胎选用了大花纹的越野工程胎，轮辋和轮毂的连接螺栓做了防松垫片设计，在颠簸的工地行驶时不会出现螺栓松动脱落的问题。液压管路的排布全部沿着动臂和车架的内侧走线，用管卡牢牢固定，避免作业时铲斗刮碰到管路造成泄漏，管路在弯折的位置预留了足够的弯曲半径，不会因为动臂举升转动时拉扯管路造成接头松动。发动机舱的散热格栅做了倾斜角度设计，工地扬尘大的时候，灰尘不容易直接附着在散热器表面，能减少散热器堵塞造成的发动机高温问题。制动系统的管路采用了双回路设计，单条管路破损泄漏的时候，另一套回路依然能提供足够的制动力，保证作业和行驶的安全。铲斗的侧刃也做了耐磨堆焊处理，在铲装碎石类物料时，侧刃不会快速磨损失形，能长时间保持铲斗的规整轮廓，减少铲装阻力。
