丰田1997款车辆后桥后轴结构设计

在整车底盘传动与承载系统的设计环节，后桥后轴是衔接动力输出、轮端承载与行驶稳定性的核心部件，这套适配1997款丰田车型的后轴结构，在建模阶段完全围绕实车装配边界与工况需求展开，没有做多余的冗余设计。从实际装车场景来看，这套后轴总成主要应用在前置后驱布局的乘用车型上，日常行驶过程中需要同时承担三个维度的载荷：一是车身自重加上乘员、行李带来的垂直方向载荷，通过两端的轮边连接结构传递到轴体，再分散到悬架连接点位；二是动力总成输出的扭矩经过减速器减速增扭后，通过轴体内的传动结构传递到两侧车轮，驱动车辆前进或后退，这就要求轴体的壳体部分有足够的抗扭刚度，避免大扭矩输出下出现壳体形变影响齿轮啮合精度；三是车辆过弯、经过颠簸路面时产生的侧向力与纵向冲击力，这部分载荷会反复作用在轴体与悬架的连接支座上，设计时特意在支座位置做了局部加厚的加强筋结构，避免长期交变载荷下出现应力集中开裂的问题。

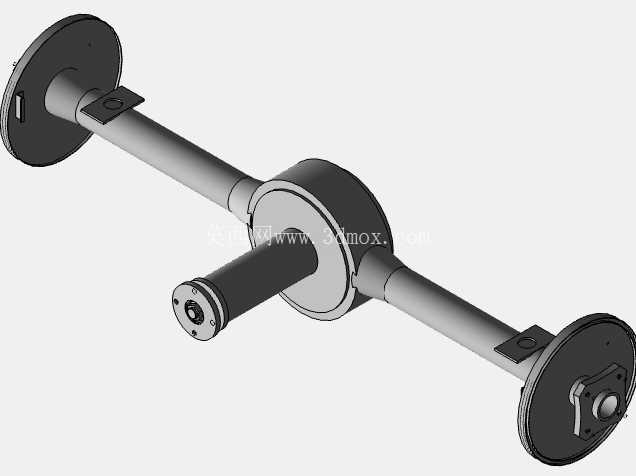

从结构设计思路来看，这套后轴采用整体式桥壳结构，中间的鼓状腔体是主减速器与差速器的安装空间，腔体的加工基准面与两侧轴管保持严格的同轴度公差，建模时特意把腔体与轴管的连接位置做了圆弧过渡处理，而不是直接直角衔接，就是为了分散应力集中点，毕竟实车运行中这个位置是载荷传递的核心拐点，很多桥壳开裂故障都出在衔接位置。两侧伸出的轴管是承载的主体结构，轴管外径根据承载等级做了匹配设计，既不会因为管壁过薄导致承载能力不足，也不会因为管壁过厚增加不必要的簧下质量，要知道簧下质量每增加一公斤，对行驶平顺性的影响远大于簧上质量的增加，所以建模阶段就反复核对了轴管的壁厚参数，在满足刚度强度要求的前提下尽可能做轻量化处理。

两端的轮端连接法兰盘，是连接车轮轮毂与制动组件的位置，法兰盘上的螺栓孔位置度公差要求很高，建模时完全按照实车的螺栓分布圆尺寸绘制，每个孔位的倒角、安装平面的平面度都做了细节还原，避免装配时出现螺栓无法对位、制动盘安装偏摆的问题。轴管上预留的方形安装支座，是用来固定制动管路与线束的卡扣安装位，这个位置的设计看似不起眼，却直接关系到底盘管线的固定可靠性，如果位置偏差或者支座强度不足，车辆行驶过程中管线反复晃动摩擦，很容易出现管路破损、线束磨断的故障，所以建模时特意把支座的安装面做了防滑的纹理处理，安装孔的位置也避开了轴管的应力集中区域。

从安装边界来看，这套后轴的整体长度、中间腔体的离地间隙、两侧悬架连接点的位置，都完全适配对应车型的底盘布局，不需要对底盘其他部件做改装就可以直接装配。主减速器输入轴的连接法兰尺寸、花键参数，也和原车的传动轴输出端完全匹配，动力传递过程中不会出现连接松旷、传动异响的问题。轮端的轴承安装位做了阶梯轴设计，对应的轴肩尺寸完全匹配轴承的内圈定位要求，装配时轴承可以精准到位，不会出现轴承内圈滑转、定位失效的问题。

在实际维修与改装场景中，这套精准的三维模型可以帮助技术人员提前核对配件尺寸，不需要反复拆解实车测量参数，也可以基于这个模型做有限元分析，验证不同工况下桥壳的形变与应力分布，给后续的强化改装、配件国产化提供精准的尺寸依据。比如很多越野玩家会给这类老车型做升高改装、更换大尺寸轮胎，这时候后桥承受的载荷会比原厂状态大很多，基于这个原始模型就可以快速对薄弱位置做加强设计，比如在桥壳衔接位置焊接加强筋、更换更厚的轴管材质，不需要从零开始测绘建模，能大幅缩短设计与改装的周期。另外在教学场景中，这套模型也可以用来讲解后驱车桥的动力传递路径、承载结构设计逻辑，让学习者能直观看到桥壳内部的空间布局、各个安装点位的作用，比单纯看二维图纸更容易理解整体结构的设计逻辑。建模过程中也充分考虑了不同部件的装配顺序，比如主减速器总成从桥壳中间的腔体装入，两侧的半轴从轴管端插入与差速器连接，最后再装配轮端的轮毂与制动组件，每个部件的装配间隙都做了预留，不会出现建模时部件干涉、实际无法装配的问题。
