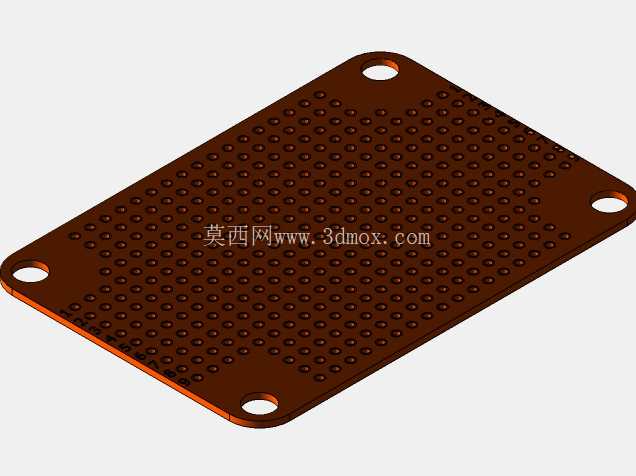

这款板件采用46mm×66mm的外形尺寸,属于小型实验板里适配性较强的规格,既可以容纳常规的直插式阻容件、DIP封装芯片、小型接线端子,也不会因为尺寸过大占用过多安装空间,板体四个角位预留了标准安装孔,安装孔位做了沉边处理,装配时可以直接用M3规格螺丝固定在壳体内部的安装柱上,也可以配合铜柱做层叠式装配,适配不同的壳体内部安装边界,不管是搭配塑料拼接壳体还是金属仪表外壳,都能找到合适的固定方式。在电子电路原型验证、小批量功能样机试制的日常工作场景里,这类多孔实验板是硬件工程师、结构设计人员手边最常用的基础载体之一,不同于定制化PCB需要走完制版、蚀刻、沉铜等全流程,这类通用洞洞板可以直接完成元器件插装、焊接,快速搭出功能验证电路,大幅缩短前期方案验证的周期,不管是学生阶段的课程设计、电子爱好者的DIY创作,还是工业场景里临时测试电路的功能验证,都能看到这类板件的应用。
板体上的孔位严格按照2.54mm标准间距排布,这个间距完全匹配通用直插元器件的引脚间距,也和标准排针、排母的脚位完全兼容,焊接时不需要额外调整孔位,元器件插装后引脚不会出现错位、偏斜的问题,相邻孔位之间的铜箔连接区预留了足够的走线空间,既可以采用搭焊方式直接连接相邻引脚,也可以走细导线完成跨接,不会出现相邻焊点短路的问题。板体基材采用酚醛树脂层压板材质,表面覆铜层做了抗氧化处理,日常存放不容易出现氧化锈蚀的问题,焊接时锡层流动性好,不容易出现虚焊、脱焊的情况,板体边缘做了圆角打磨处理,没有尖锐的毛边,拿取装配时不会划伤手部,板体厚度控制在1.6mm,和标准PCB板厚度一致,插装元器件时不会因为板体过薄出现弯折变形,也不会因为过厚导致元器件引脚无法穿透板体完成焊接。
从设计思路来看,这款板件没有做预设的走线连接,所有孔位都是独立导通的,使用者可以根据自己的电路方案自由搭建连接,相比预走线的专用实验板,自由度更高,不管是模拟电路、数字电路还是功率驱动类的小电路,都可以在这块板上完成搭建,板体边缘预留了足够的空间,可以安装电源接口、信号接线端子,不需要额外裁切板体就能完成外部线路的引出。在实际使用场景里,这类板件常被用在小型电源模块的原型验证、传感器信号调理电路的搭试、小型控制板的功能验证环节,相比面包板的接触不稳定问题,焊接完成后的洞洞板电路抗震性更好,可以直接装到设备里做长时间的运行测试,不会因为震动、引脚氧化出现接触不良的问题。
板体的多孔设计除了用于插装元器件,也可以作为走线的固定孔位,布线时可以把导线穿过孔位做固定,避免导线拉扯导致焊点脱落,四个角的安装孔位置避开了核心的孔位区域,固定螺丝不会和板上的焊点、走线出现干涉,就算是在板上铺满元器件,也不会影响安装固定。对于需要快速出功能样机的研发场景来说,这类通用洞洞板不需要等待制版周期,拿到手就可以开始焊接调试,遇到电路修改的情况,也可以通过拆焊元器件重新布线,相比定制PCB的改板成本低很多,特别适合方案迭代阶段的快速验证工作。板体的棕色基材是常规酚醛板的标准配色,表面的孔位排布整齐,孔壁光滑,元器件引脚插入时不会出现卡滞的问题,焊接时热量可以快速分散,不会因为局部过热导致板体起泡、分层。在装配到壳体内部时,46×66mm的尺寸刚好适配市面上常见的拼接式塑料壳体,这类壳体通常自带对应间距的安装柱,不需要额外做结构修改就能直接固定,板体和壳体内壁之间预留了足够的间隙,不会出现元器件顶到壳体的问题,就算是安装高度较高的电解电容、接线端子,也有足够的装配空间。
