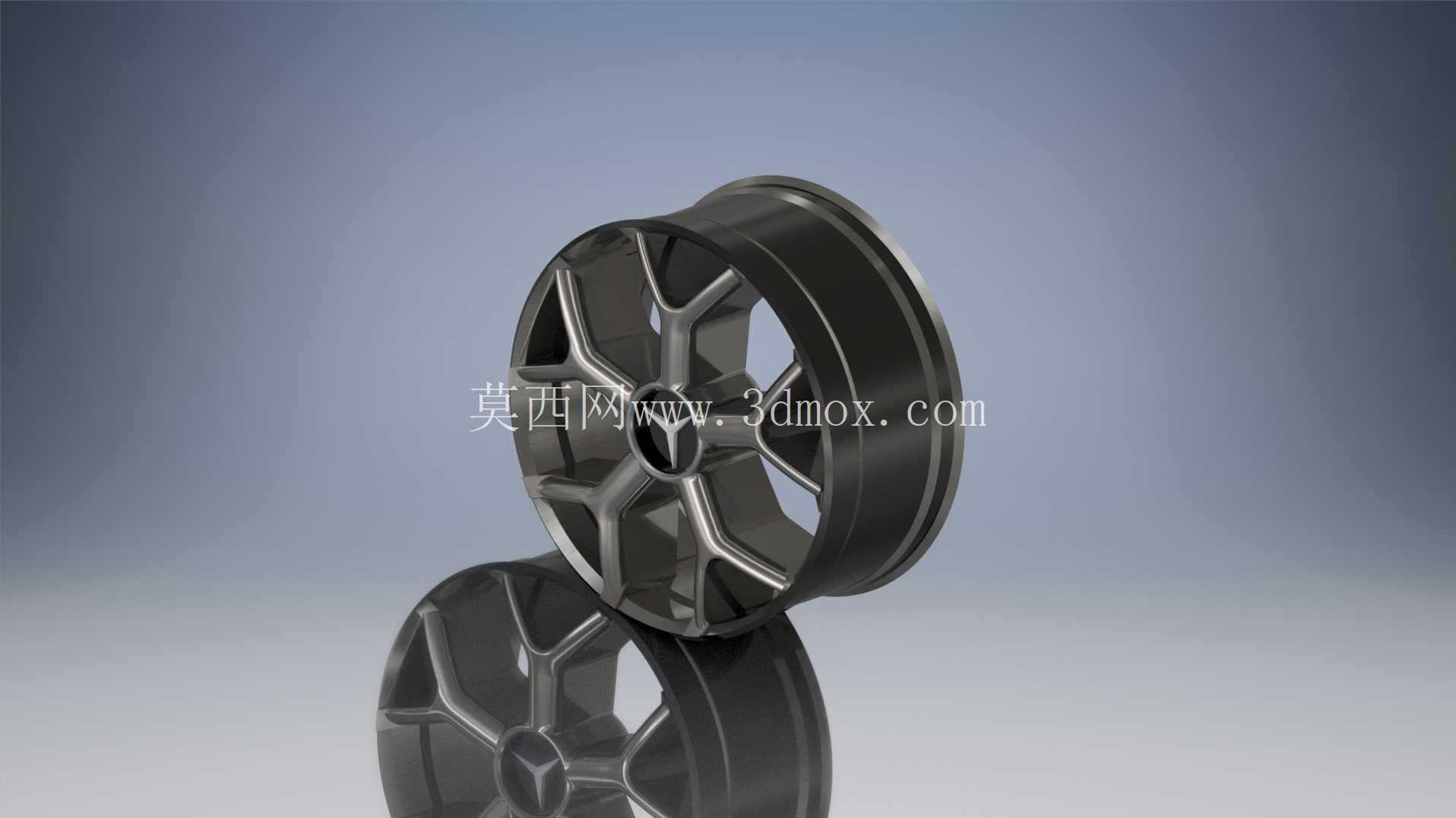

乘用车轮毂轮圈结构三维设计模型

　　轮圈作为车辆行驶系统的核心承载部件，直接关联整车行驶安全性、操控稳定性与NVH表现，日常设计工作中接触的乘用车轮圈项目，多数需要兼顾结构强度、轻量化要求与外观造型的平衡，本次呈现的轮圈结构模型，完整还原了量产乘用车轮圈的全部结构细节，可用于整车总布置匹配校核、轮端装配干涉验证、铸造模具开发前期的结构评审等场景。从实际装车场景来看，该类铝合金轮圈主要适配家用乘用车型，日常行驶过程中需要承受垂直载荷、横向转向力、制动扭矩以及路面颠簸带来的冲击载荷，因此结构设计阶段需要针对不同受力区域做差异化的壁厚分配，轮辋部分的胎圈座位置严格匹配标准轮胎的安装尺寸，保证轮胎充气后与轮圈的密封贴合度，避免高速行驶过程中出现轮胎脱圈、慢漏气等故障。

　　轮辐部分的结构采用多辐条均匀分布形式，每根辐条的截面从轮心安装盘位置向轮辋方向做渐变过渡，靠近安装面的位置厚度更大，用于传递轮端输出的驱动力与制动力，靠近轮辋的位置适当减薄，在保证整体刚度的前提下降低非簧载质量，提升整车悬架的响应速度。设计过程中需要重点关注安装边界的尺寸匹配，轮心的中心孔直径需要与车辆轮毂轴头的外径保持高精度配合，避免装车后出现轮圈偏心、高速抖动的问题；螺栓孔的分布圆直径、孔位数量、螺栓孔径严格对应车型的轮毂轴承安装法兰参数，保证轮圈装车后螺栓受力均匀，不会出现应力集中导致的螺栓断裂风险。

　　轮辋的槽深尺寸、气门嘴安装孔位置也做了精准还原，气门嘴孔设置在轮辋的凹槽区域，避开轮辐的遮挡位置，方便后续轮胎装配时的充气操作，同时避免行驶过程中气门嘴被异物剐蹭损坏。从结构强度的角度考虑，轮圈与制动系统的间隙也做了预留设计，轮辐内侧的空腔可以容纳常规尺寸的通风制动盘与浮动卡钳，不会出现转向过程中轮辐与卡钳干涉的问题；轮辋的偏距参数经过合理匹配，保证车轮装车后轮距处于设计范围内，轮胎不会与翼子板、悬架摆臂发生运动干涉。在铸造工艺适配方面，轮圈的所有转角位置都做了圆角过渡，避免压铸过程中出现应力集中导致的铸件开裂，同时壁厚均匀性控制在合理范围内，减少铸造过程中产生缩孔、缩松等缺陷的概率，提升成品率。

　　日常做整车开发的三维校核时，该模型可以直接导入整车装配环境，验证车轮跳动到极限位置时与周边零部件的间隙，也可以用于轮圈的有限元分析前处理，快速提取中面完成径向疲劳、弯曲疲劳的仿真计算，缩短前期开发的建模周期。对于压铸模具开发人员来说，该模型的分型面位置、拔模角度都符合量产工艺要求，可以直接作为模具设计的参考基础，减少重复建模的工作量。
