150W单输出开关电源外壳结构设计

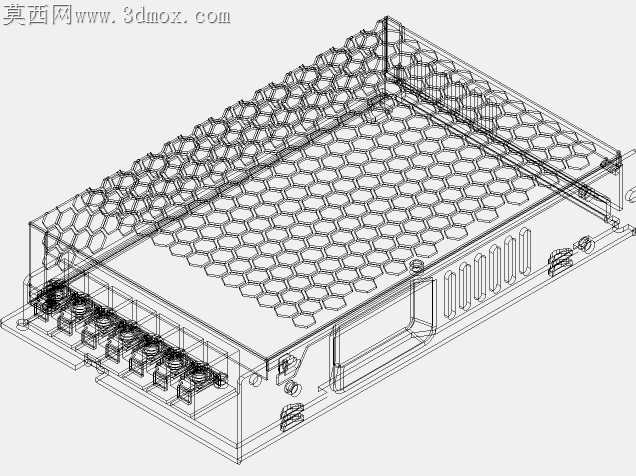

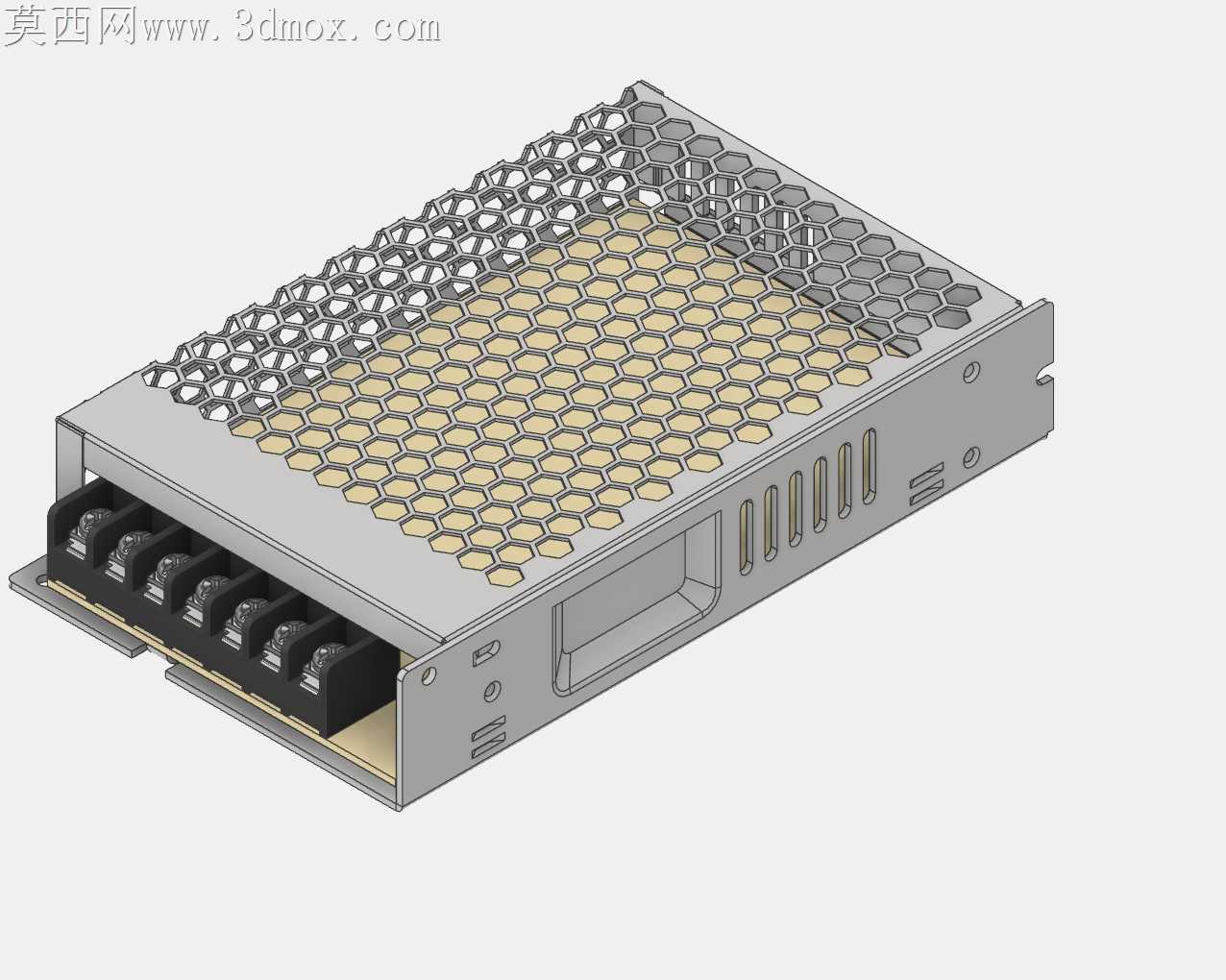

薄钣金电源外壳量产时最容易踩的坑，是散热孔冲制后的板面翘曲，很多初版设计为了追求通风面积把蜂窝孔排布过密，冲床连续冲压后孔间连接筋残余应力释放，会让上盖板出现肉眼可见的波浪变形，装配后和内部绝缘片贴合不严，留下安规距离不足的隐患。这款150W电源的上盖蜂窝孔做了疏密分区排布，靠近功率器件的核心发热区孔位密度拉满，边缘靠近安装折边的位置留了12mm宽的无孔平整带，既给冲压留了足够的压边定位空间，也让折边弯折时不会因为孔位割裂产生裂纹，装配后盖板平整度能控制在0.2mm以内，和内部麦拉片完全贴合。前端接线端子的安装槽位做了0.15mm的内收公差，端子座推入后不需要额外打胶就能靠钣金弹性卡紧，端子之间的隔筋高度比端子顶面低0.3mm，既不会干涉接线时的螺丝刀操作，也能避免多股铜线裸露后相邻端子短路。侧面的长条散热槽没有做通长设计，每段槽之间留了2mm宽的连接筋，既提升了侧板的抗扭强度，在外壳受到侧面挤压时不会轻易变形磕碰内部PCB，也能阻挡较大的金属碎屑从侧面飘入电源内部。外壳的折边全部做了内扣压边处理，没有裸露的锐边，生产线装配时工人徒手抓取也不会被割伤，底部的PCB安装柱和外壳是一体冲压成型的，不需要额外压装铜螺柱，省去了一道压装工序，也避免了铜柱脱落导致的内部短路风险。上盖和底座的卡扣位置做了导向斜角，装配时不需要精准对位，顺着斜角滑入就能卡紧，卡扣的卡合量控制在0.8mm，既不会因为卡合太浅导致运输过程中松脱，也不会因为卡合过深导致售后维修拆盖时撬变形外壳。外壳表面做了哑光导电氧化处理，氧化膜厚度控制在8μm，既能保证外壳的电磁屏蔽效能，也不会因为氧化膜过厚导致上下盖接触电阻过大影响接地连续性。蜂窝孔的边缘做了微小的倒钝处理，不会割破覆盖在孔位内侧的防尘无纺布，长期使用后无纺布也不会因为震动被孔边磨破。
