城堡造型激光切割金属木炭烤架设计

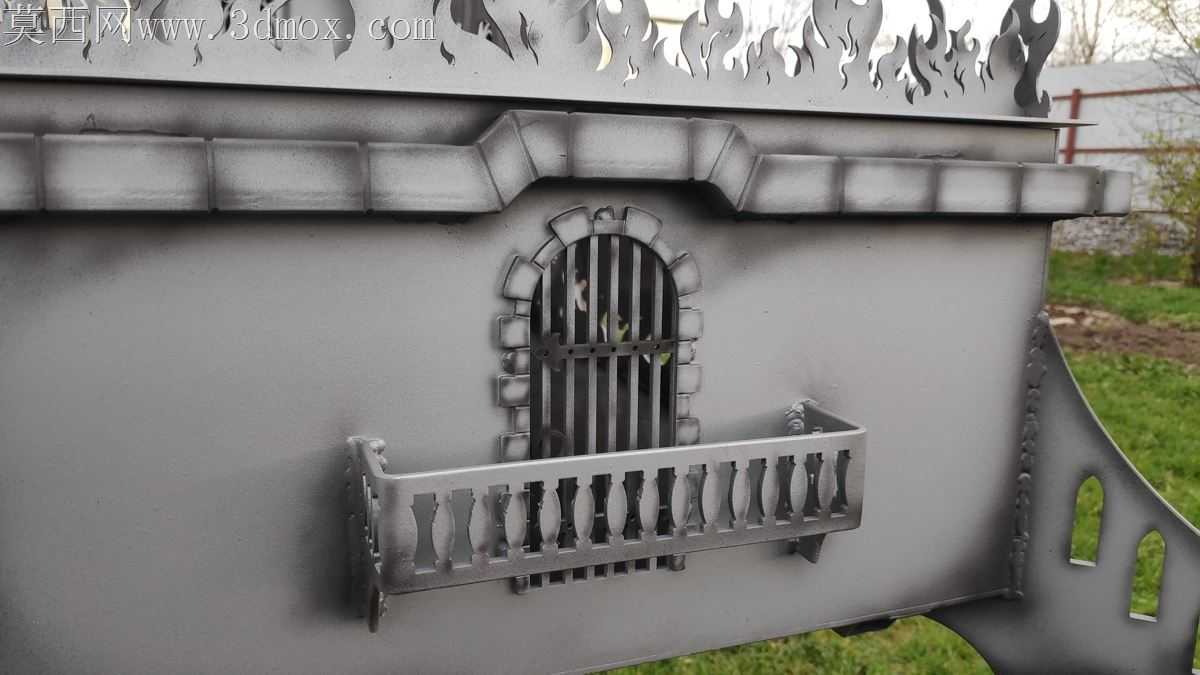

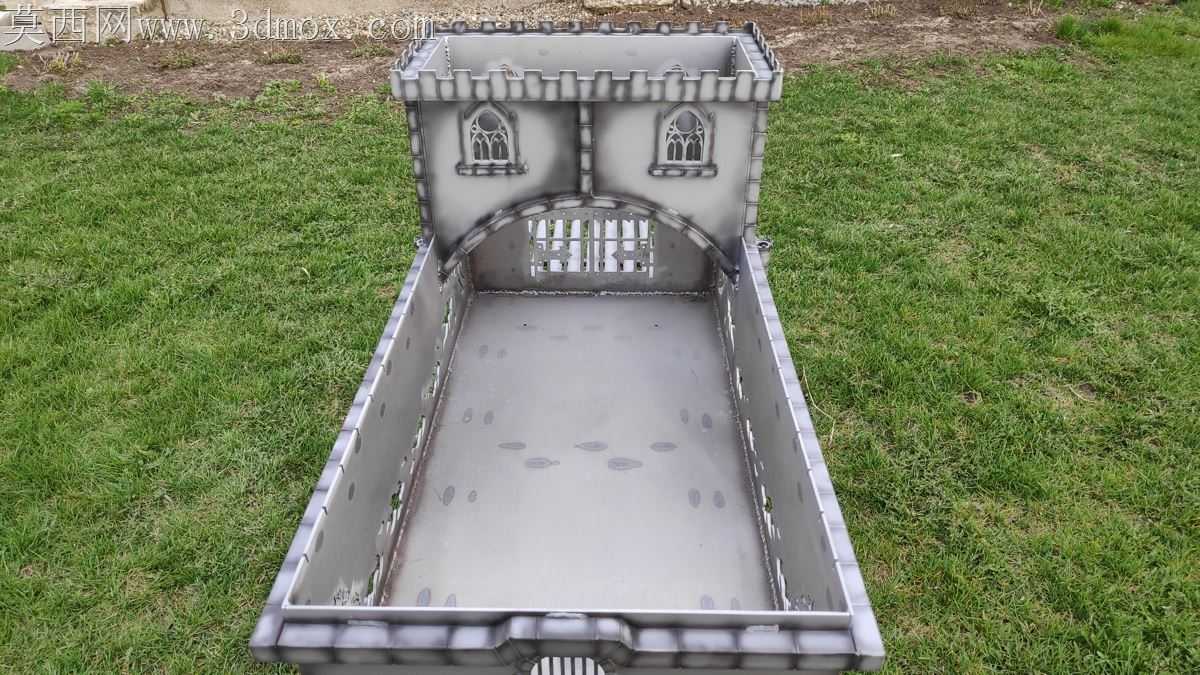

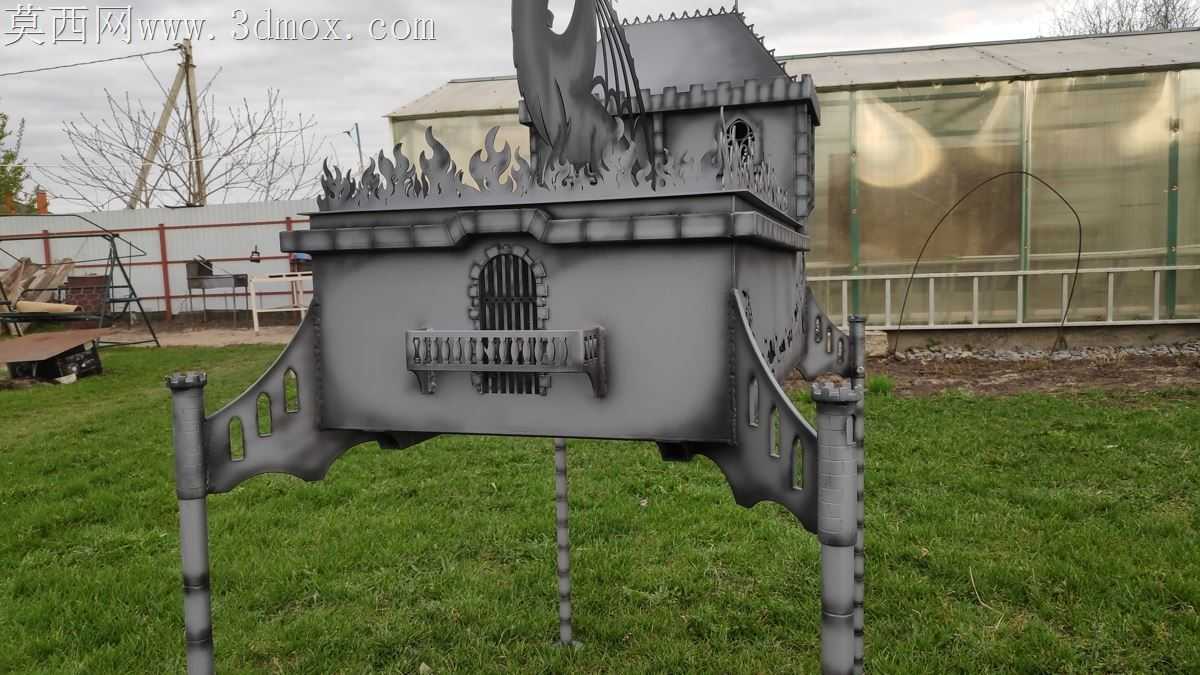

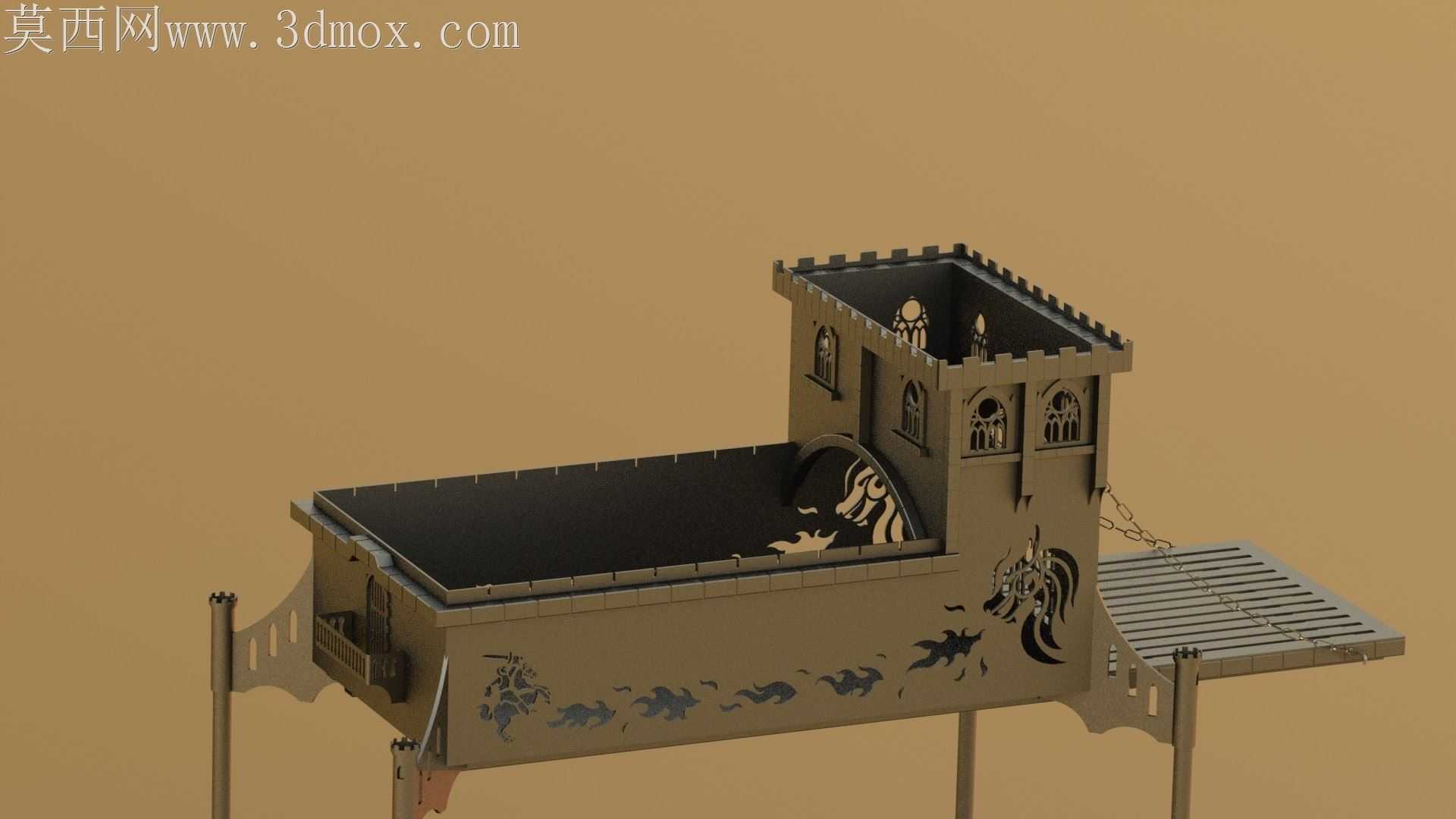

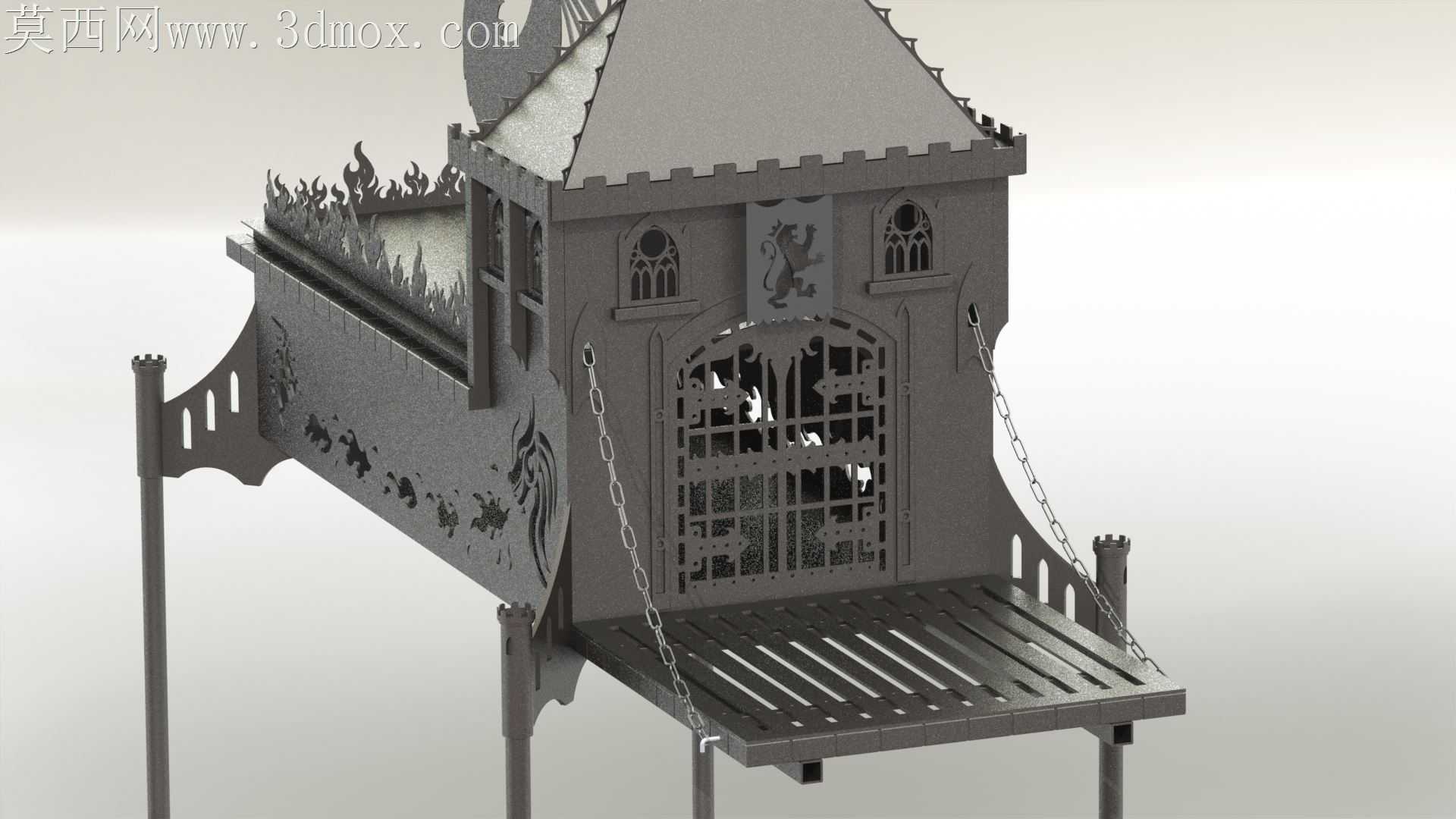

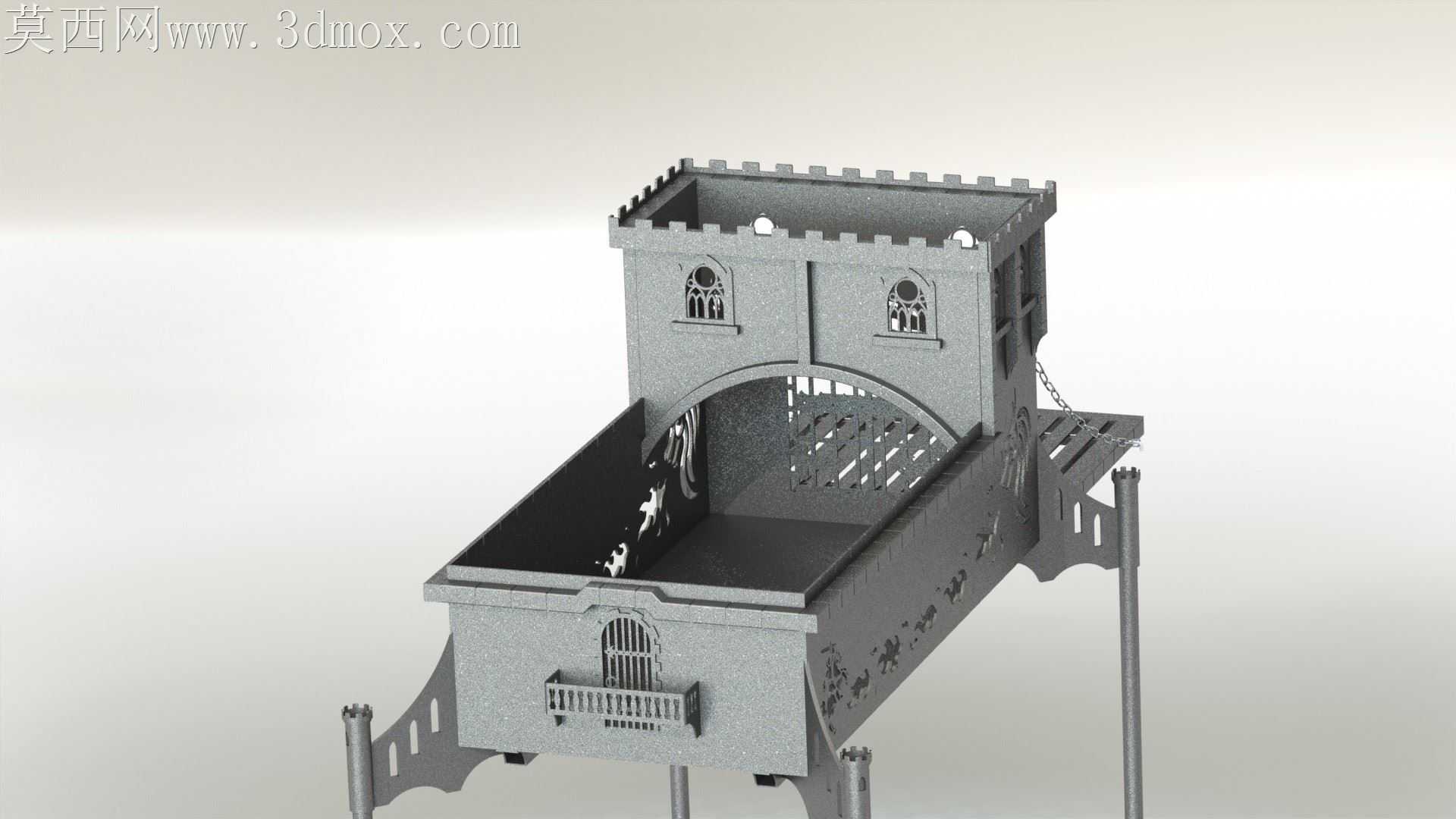

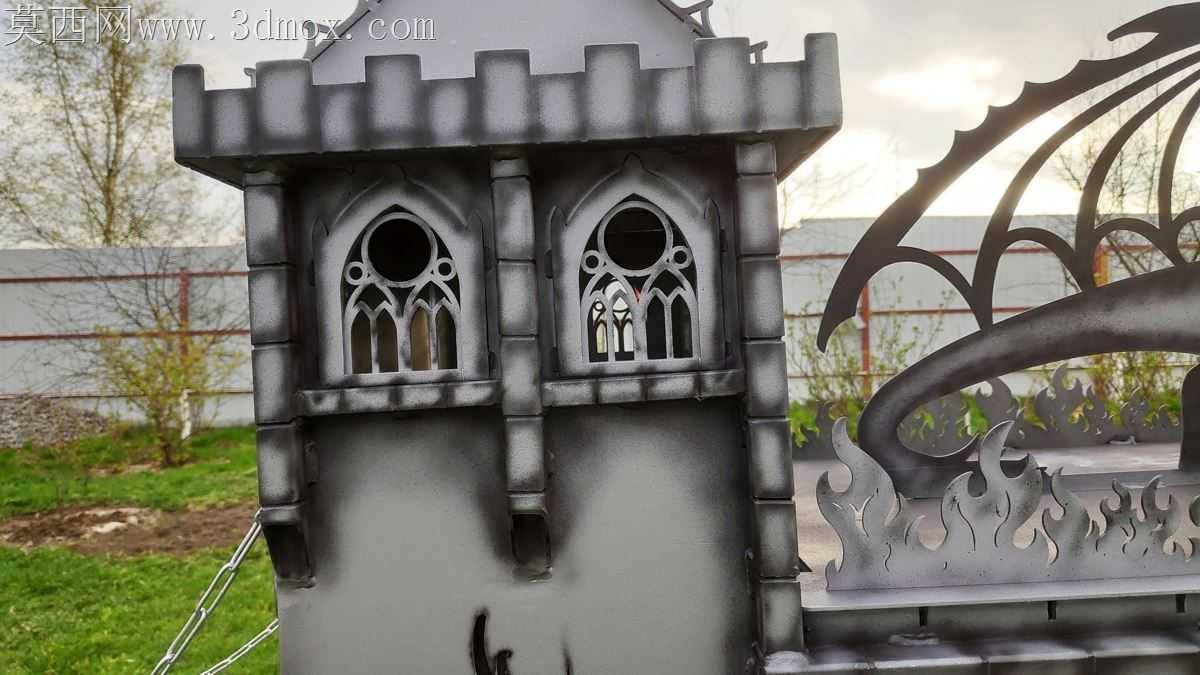

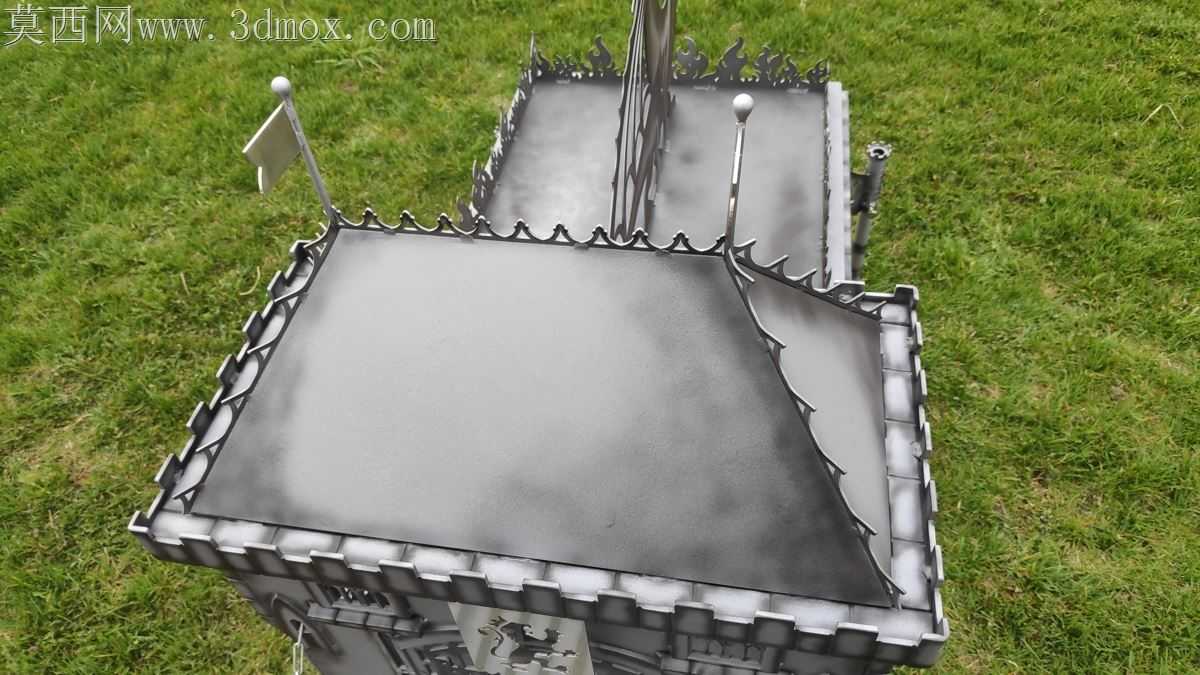

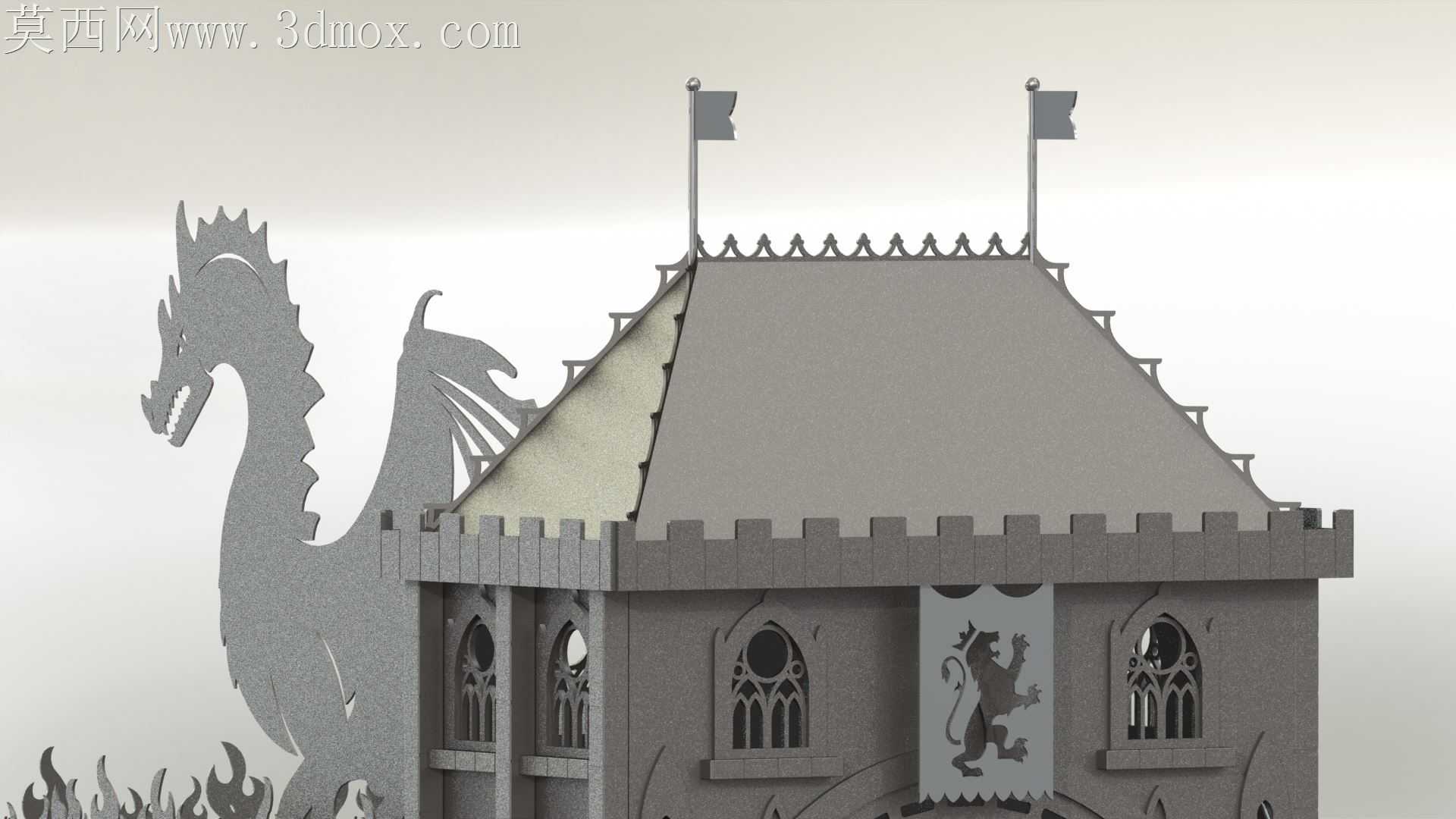

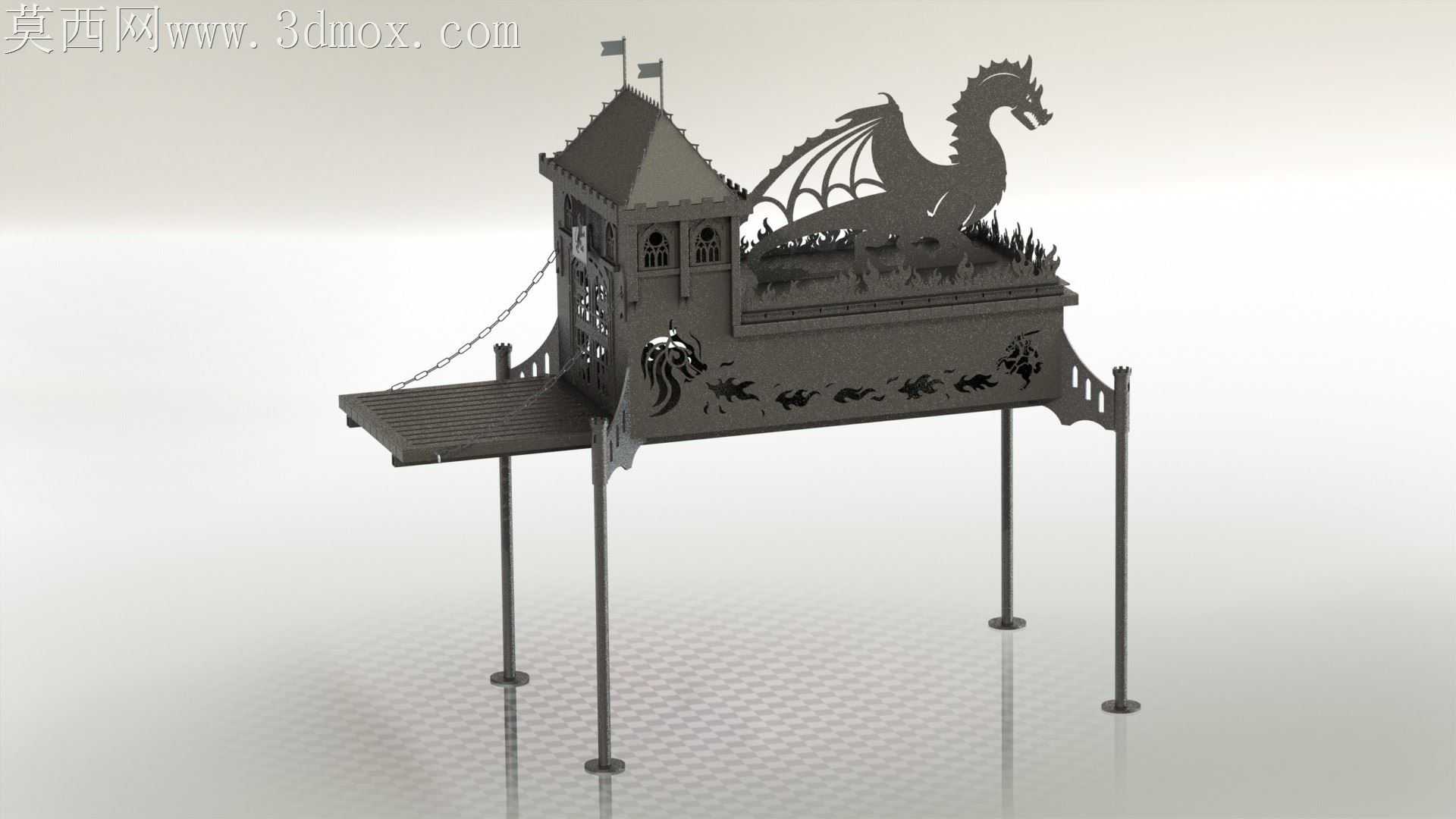

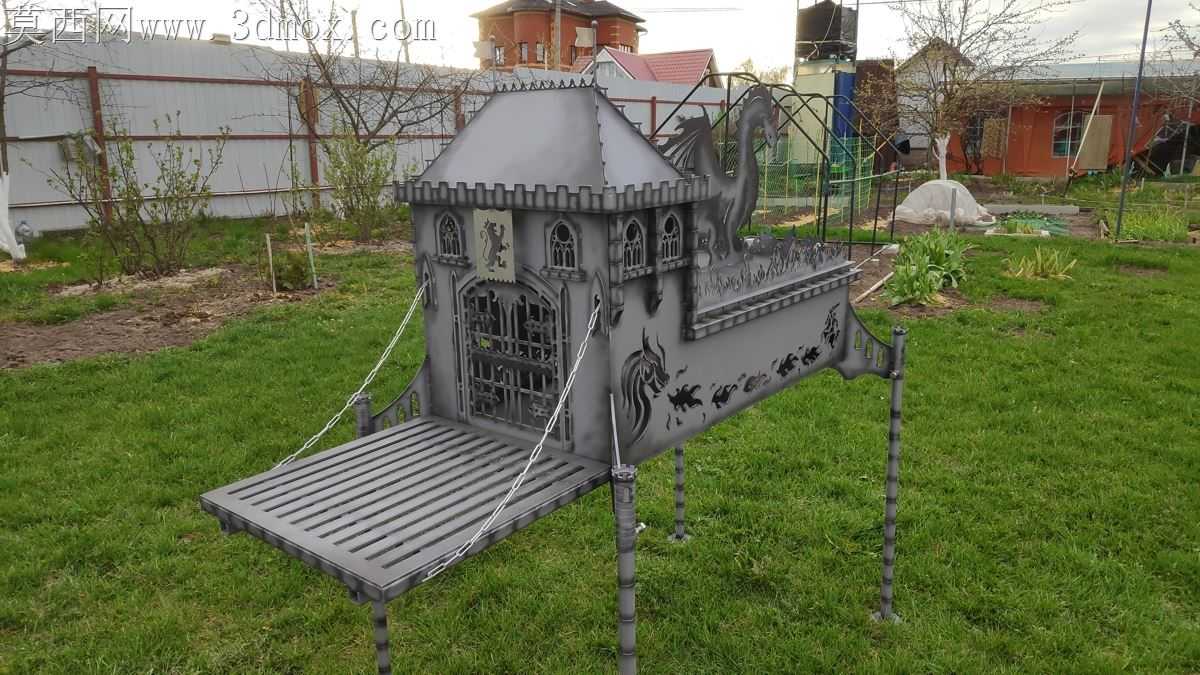

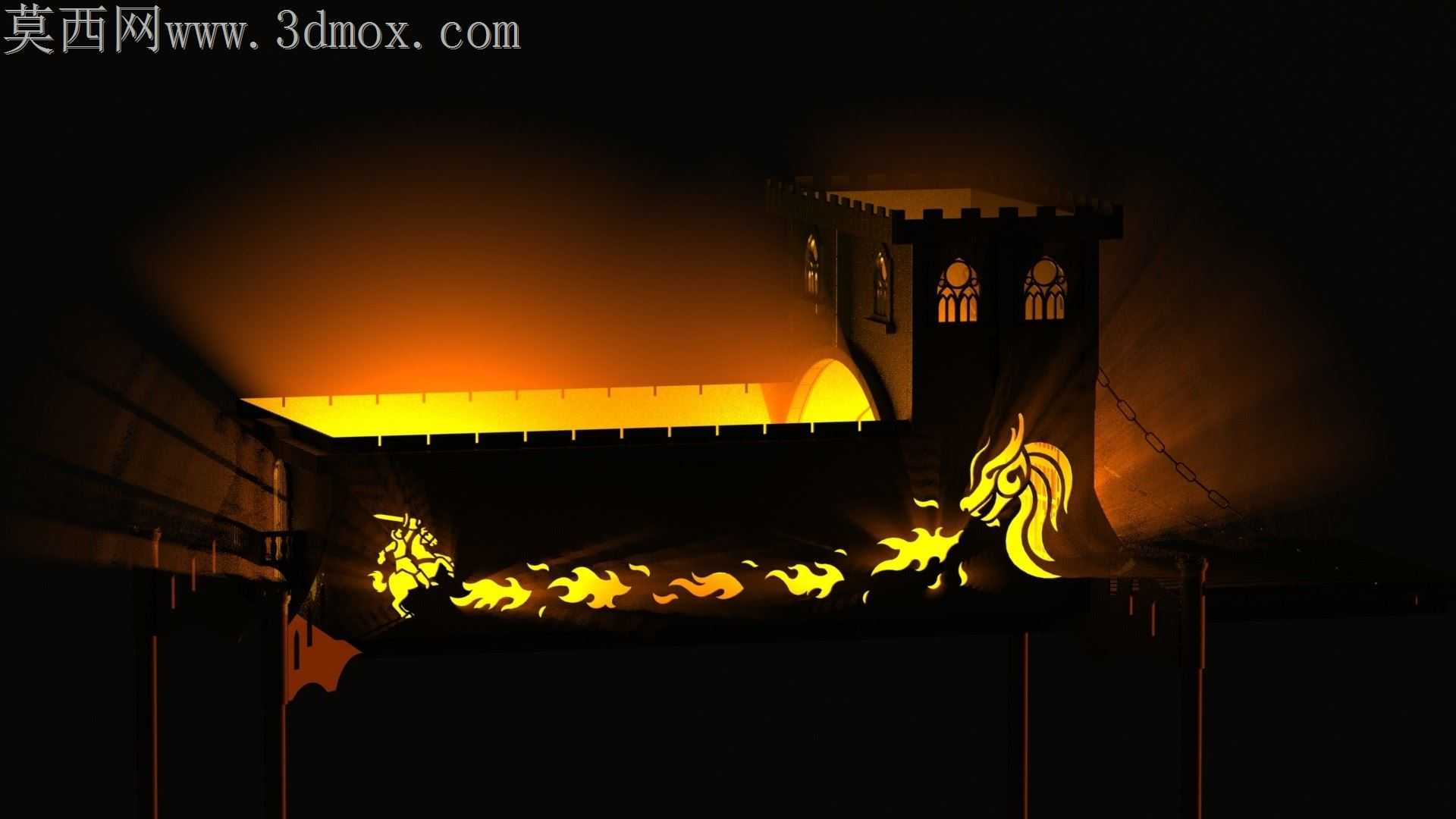

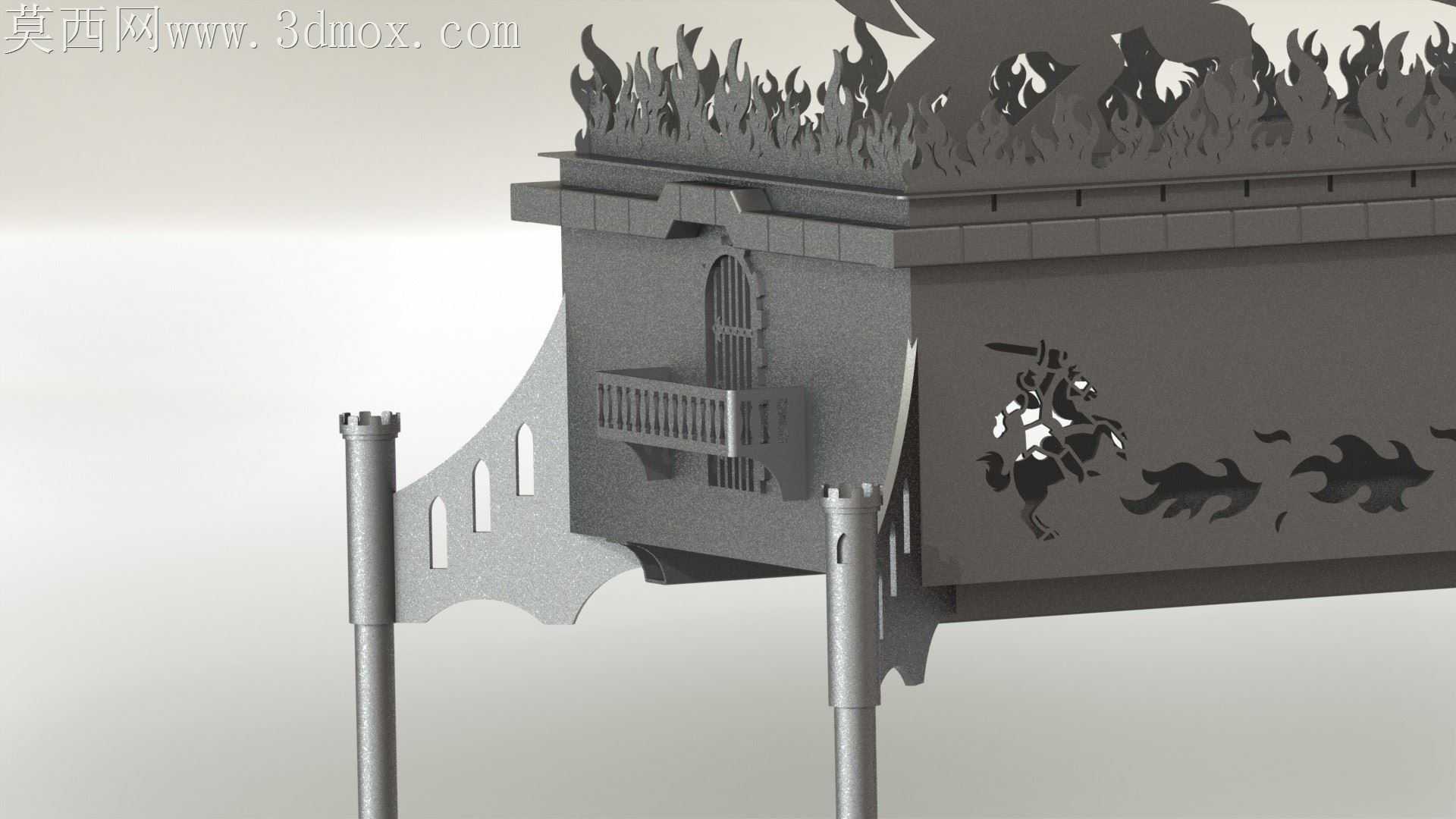

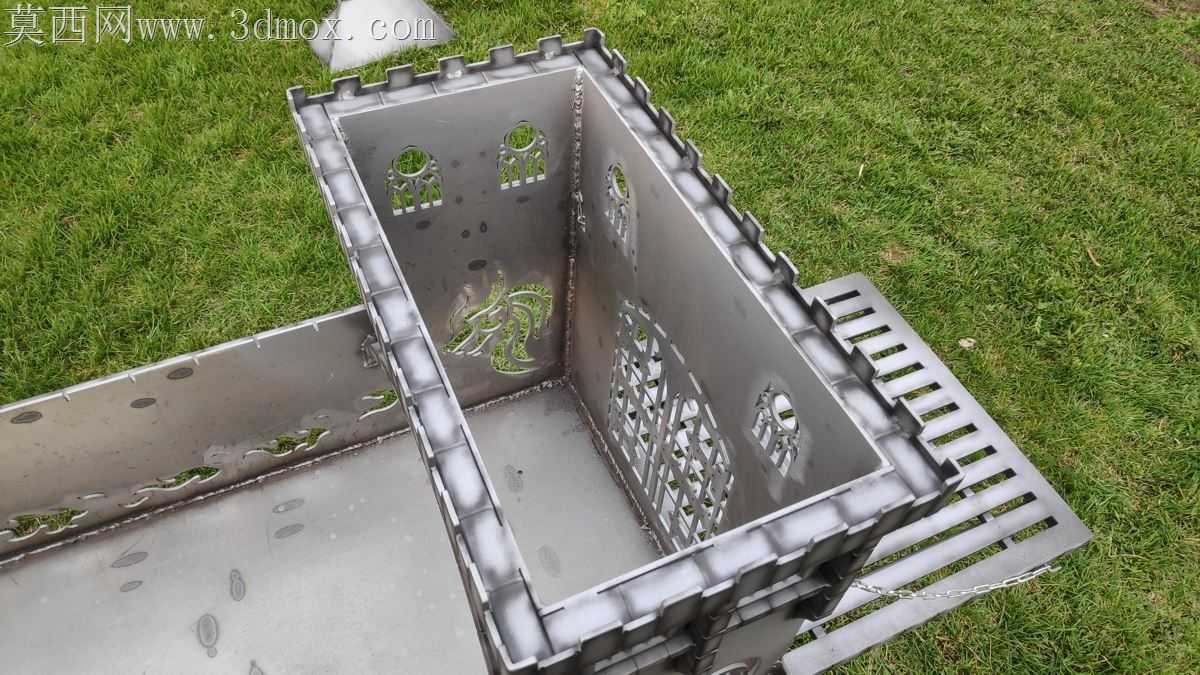

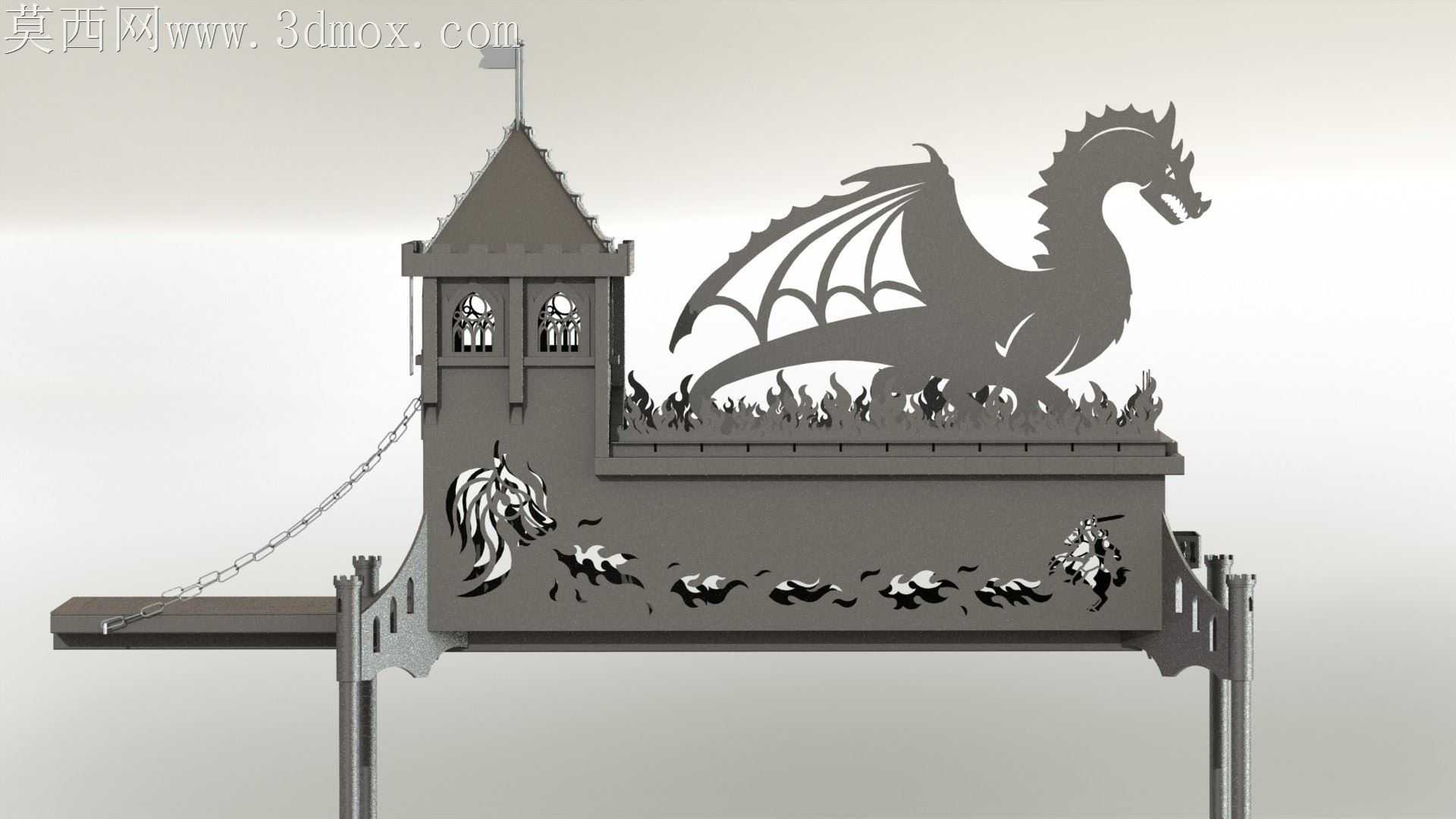

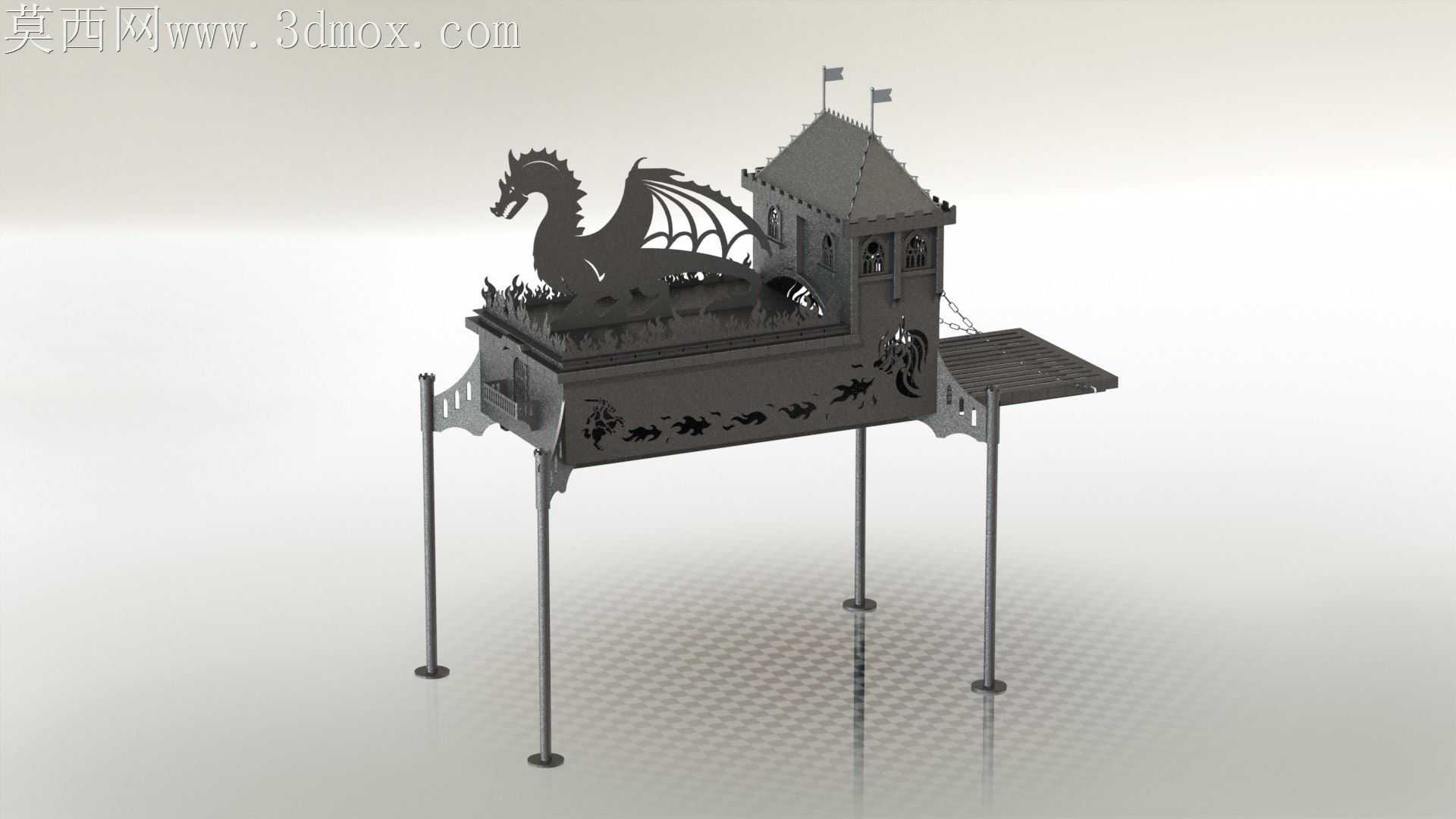

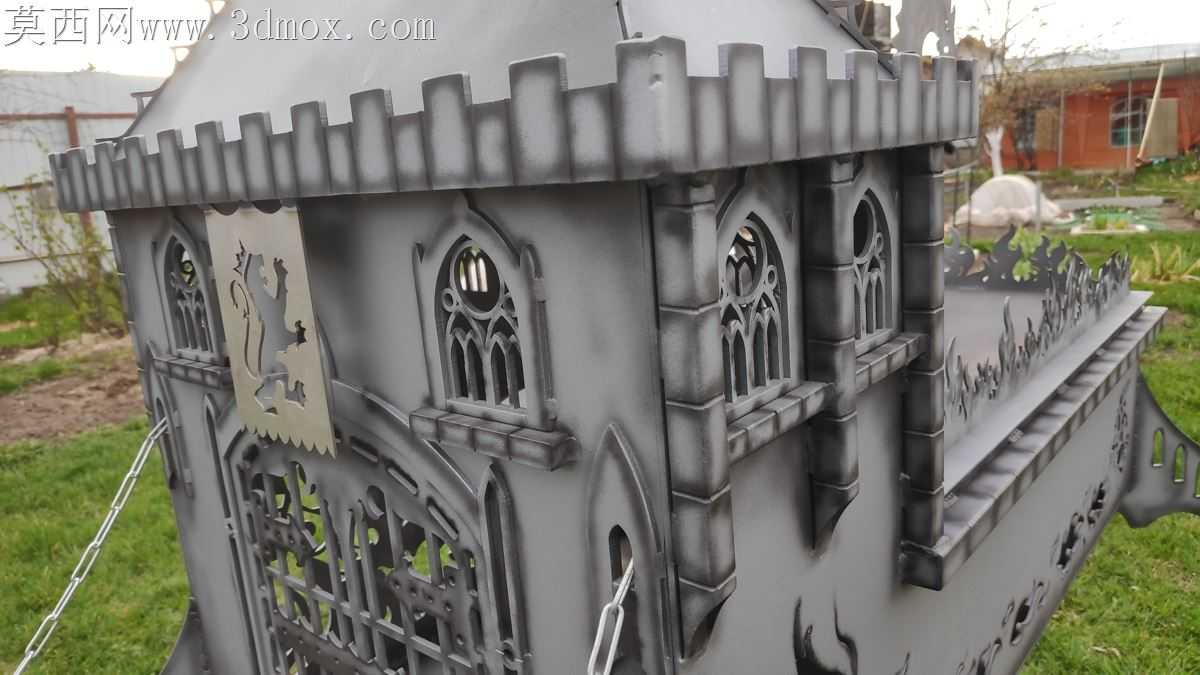

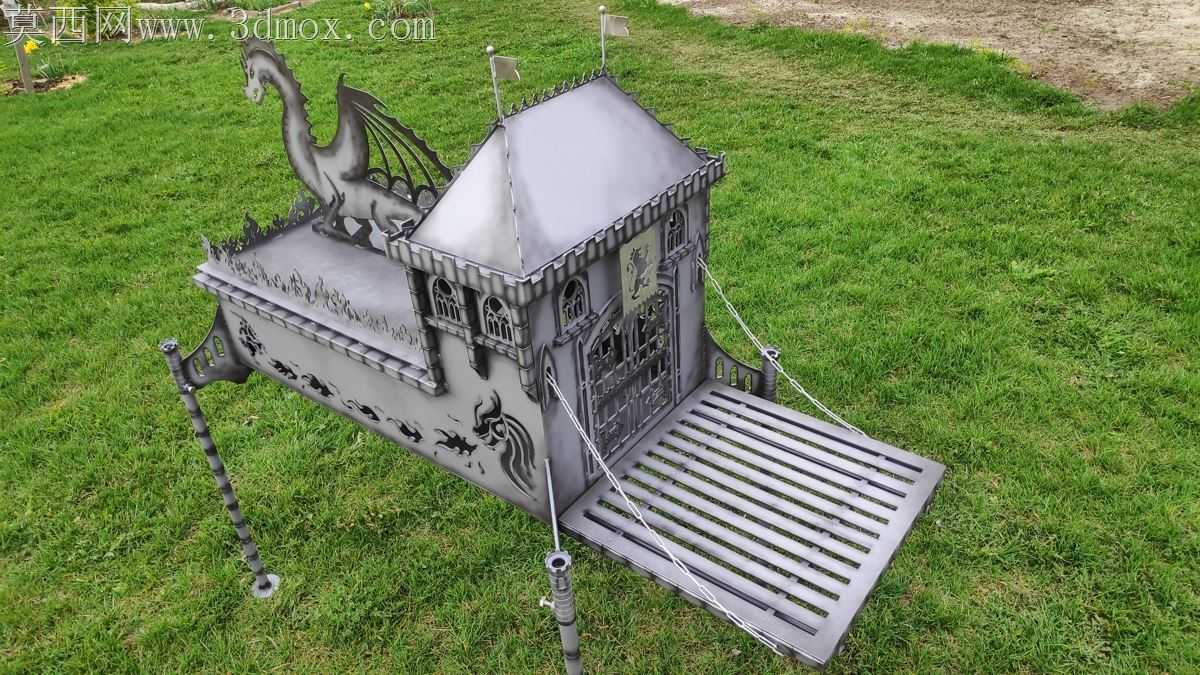

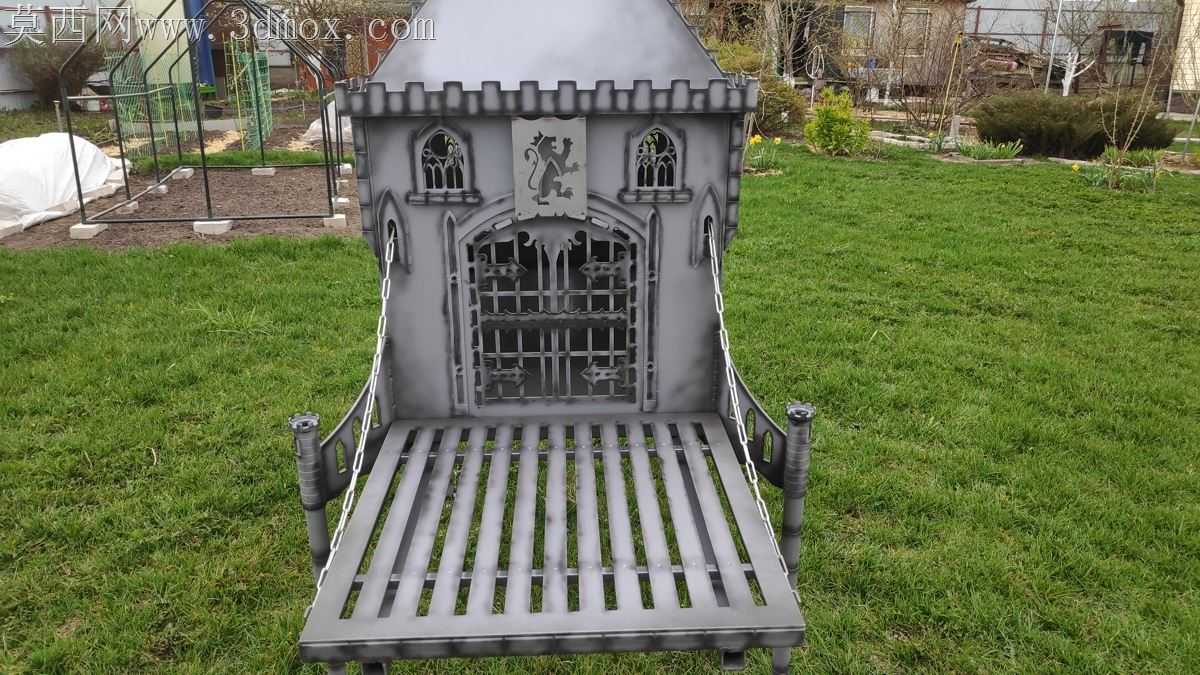

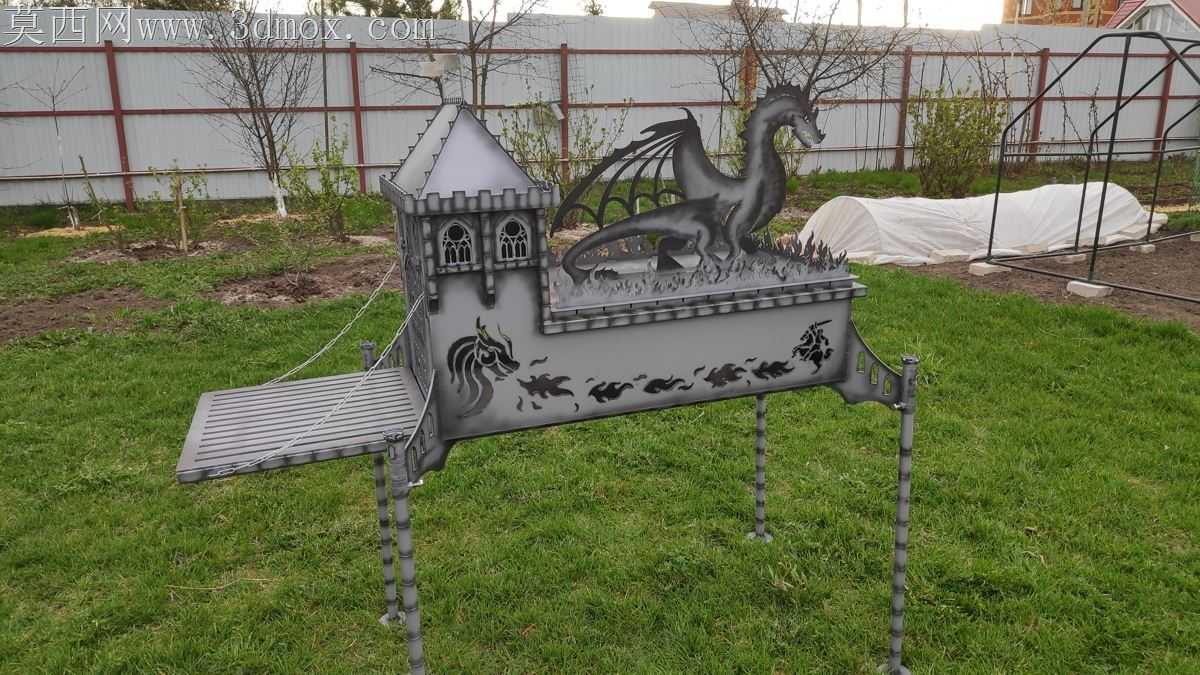

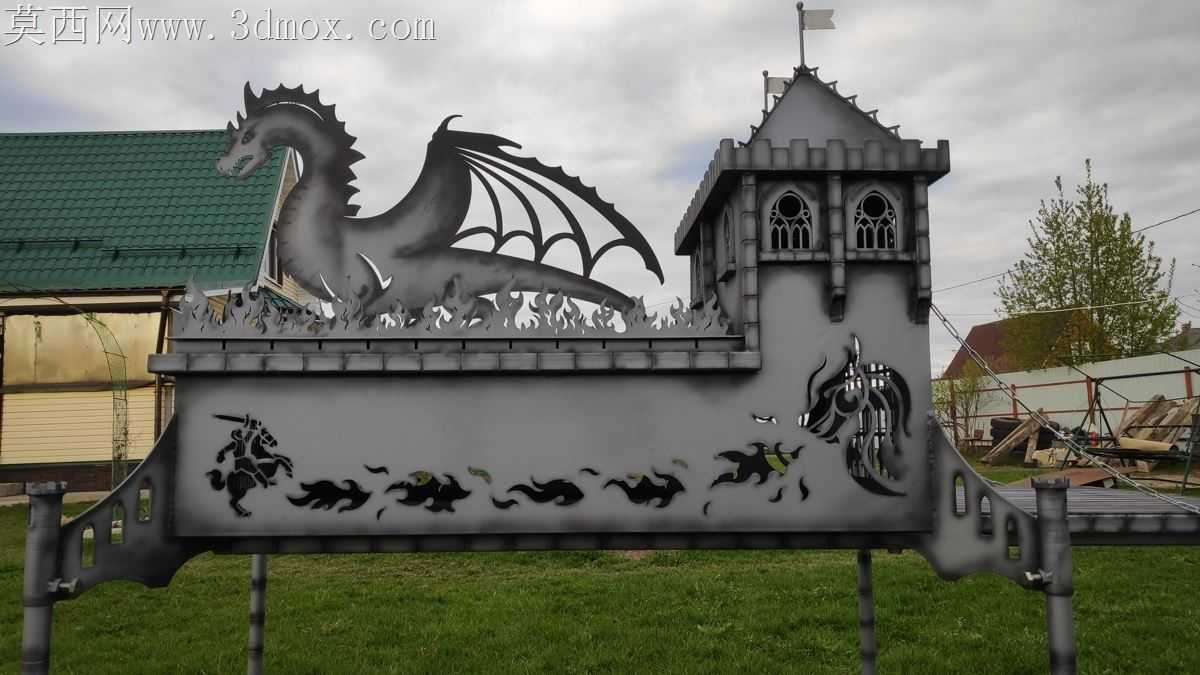

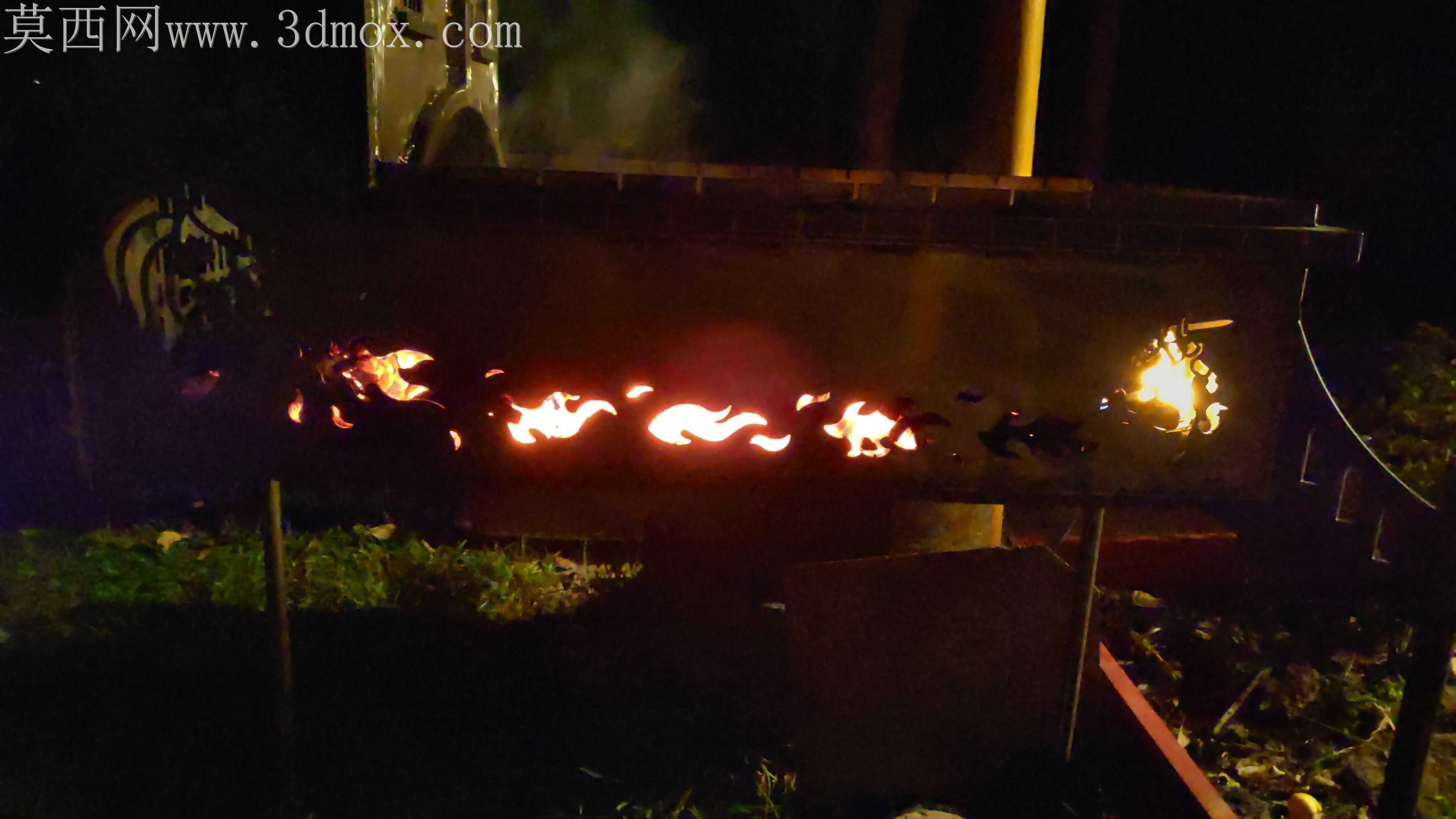

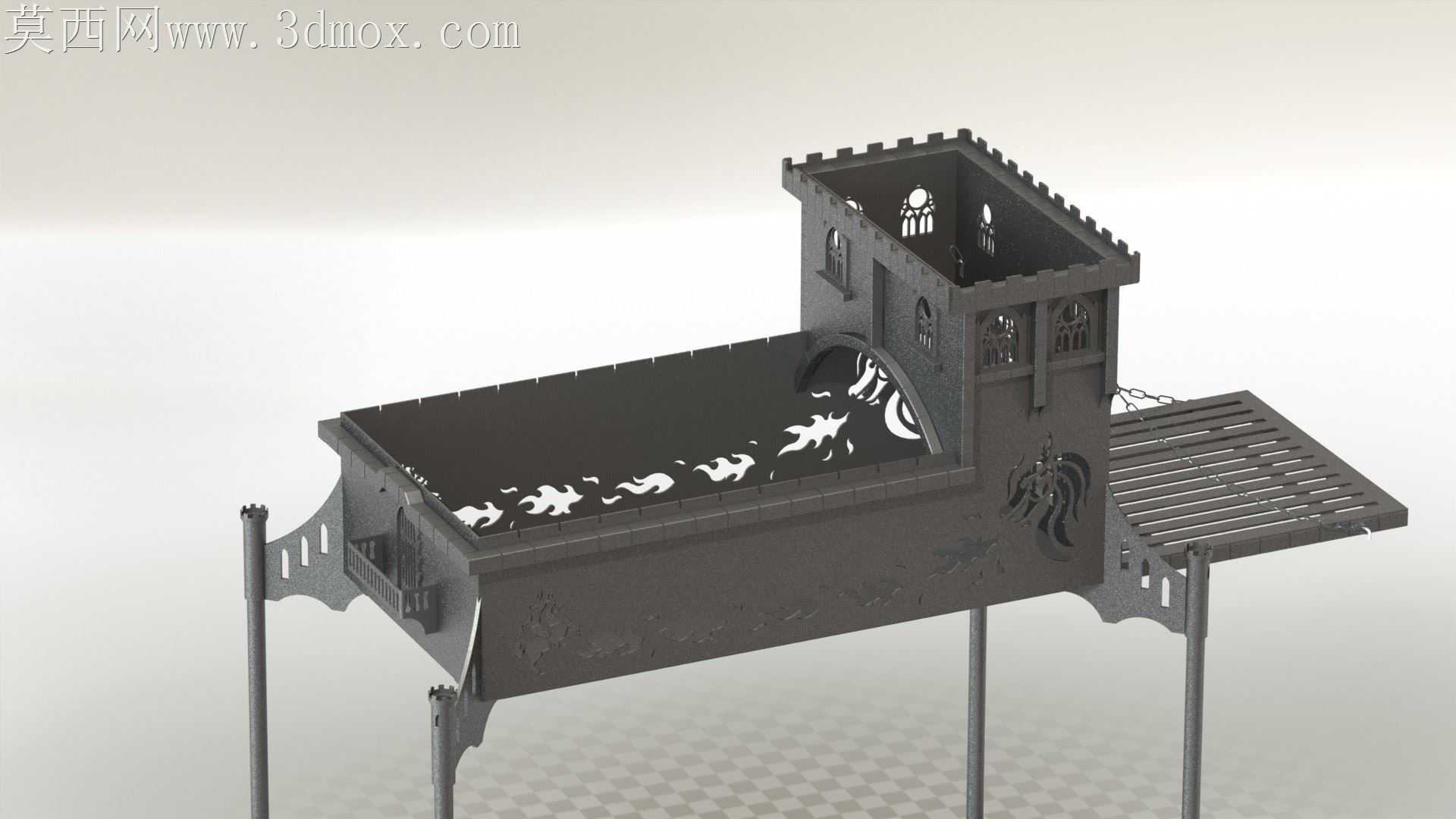

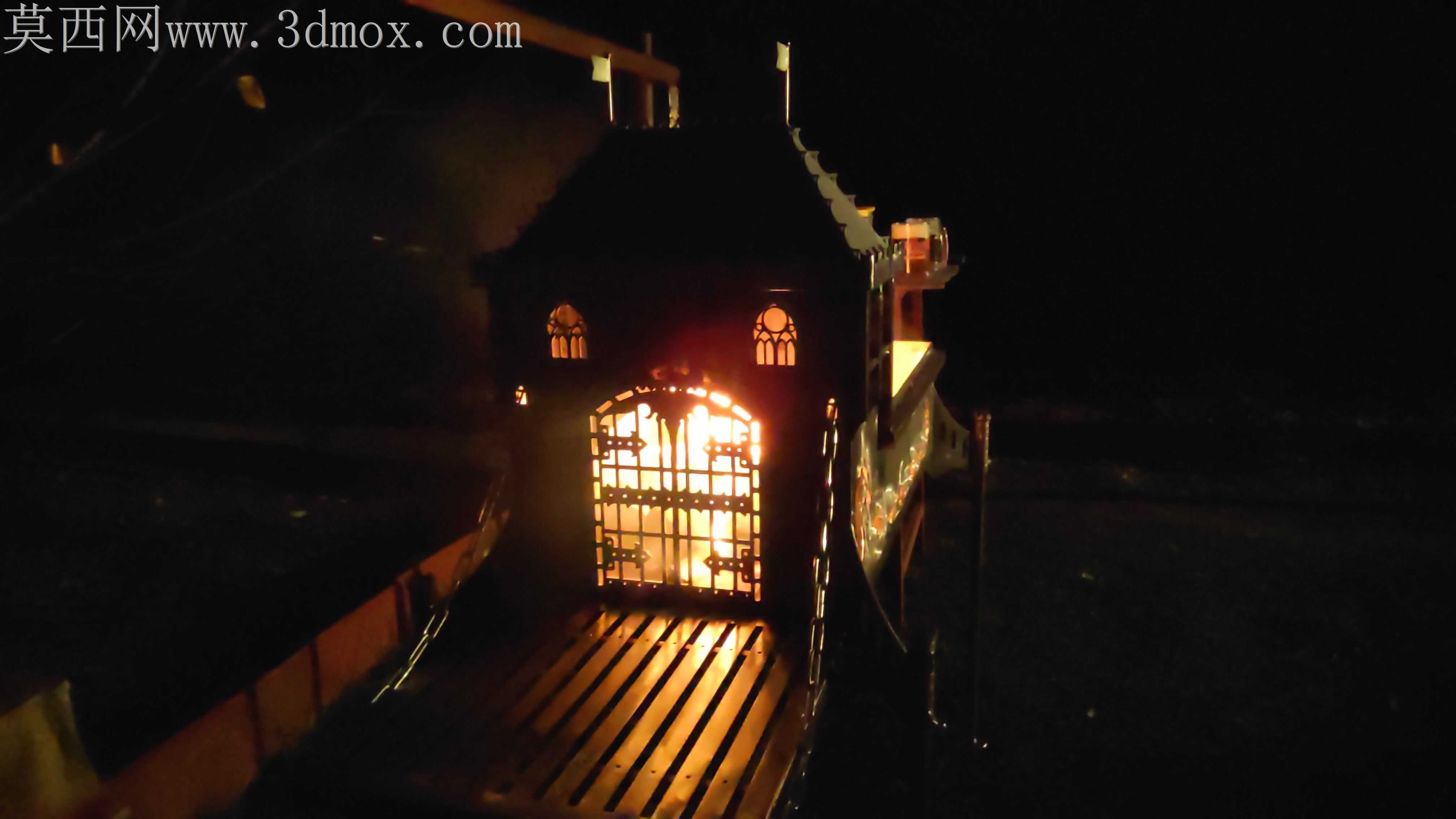

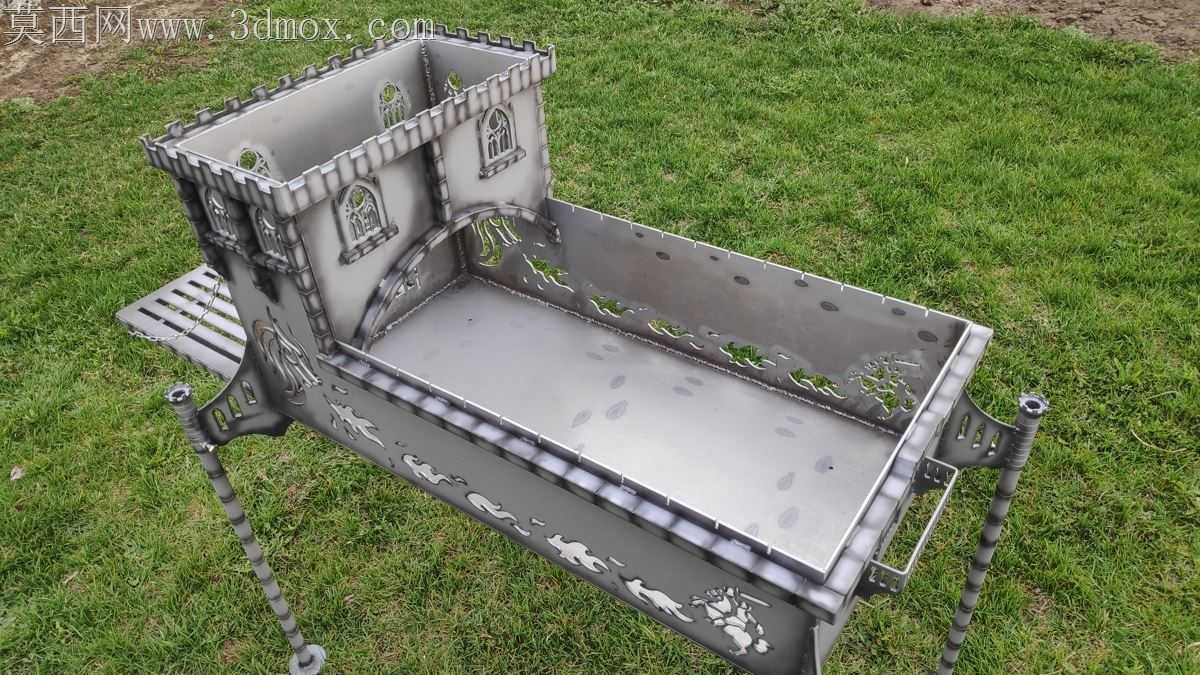

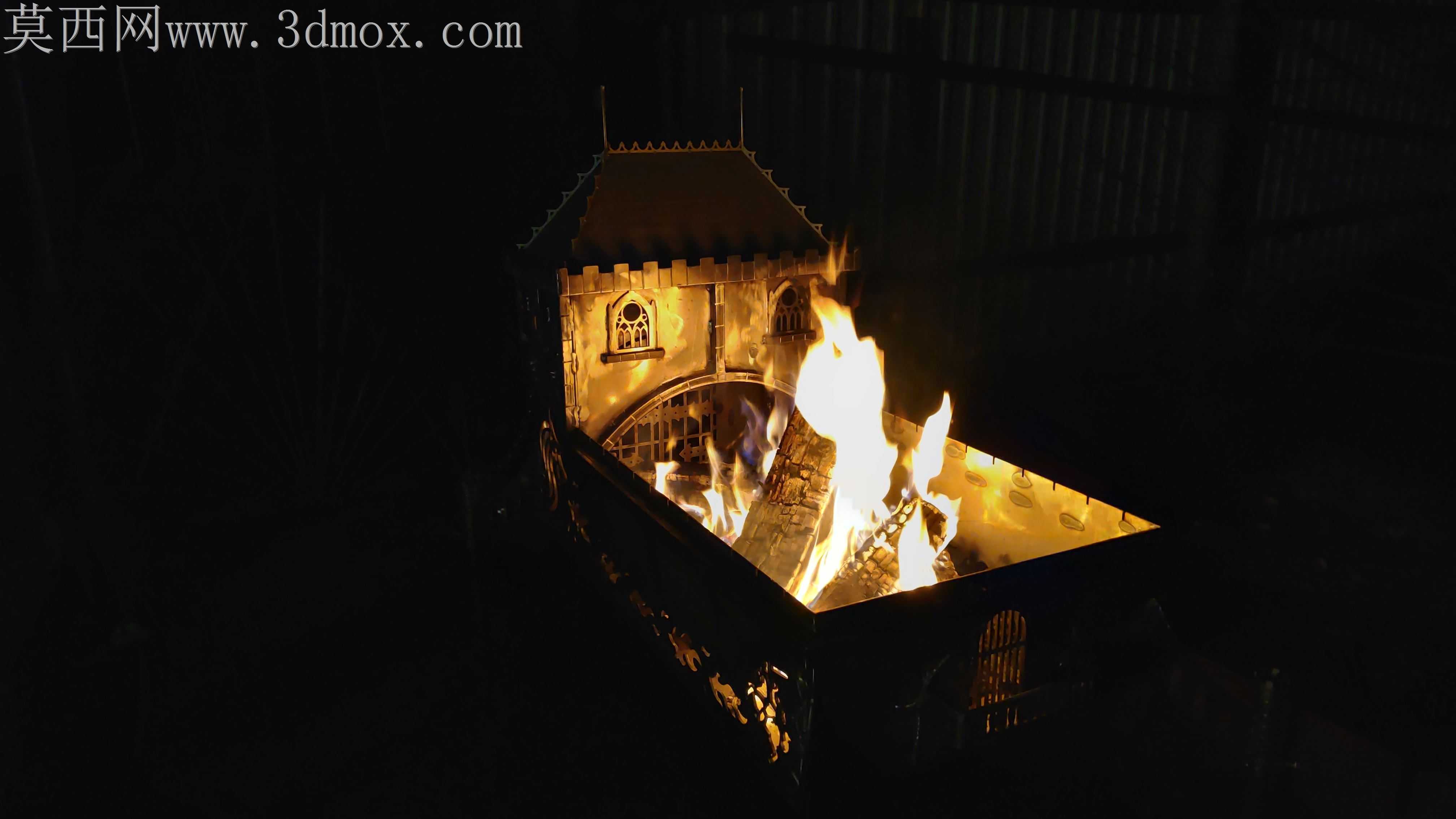

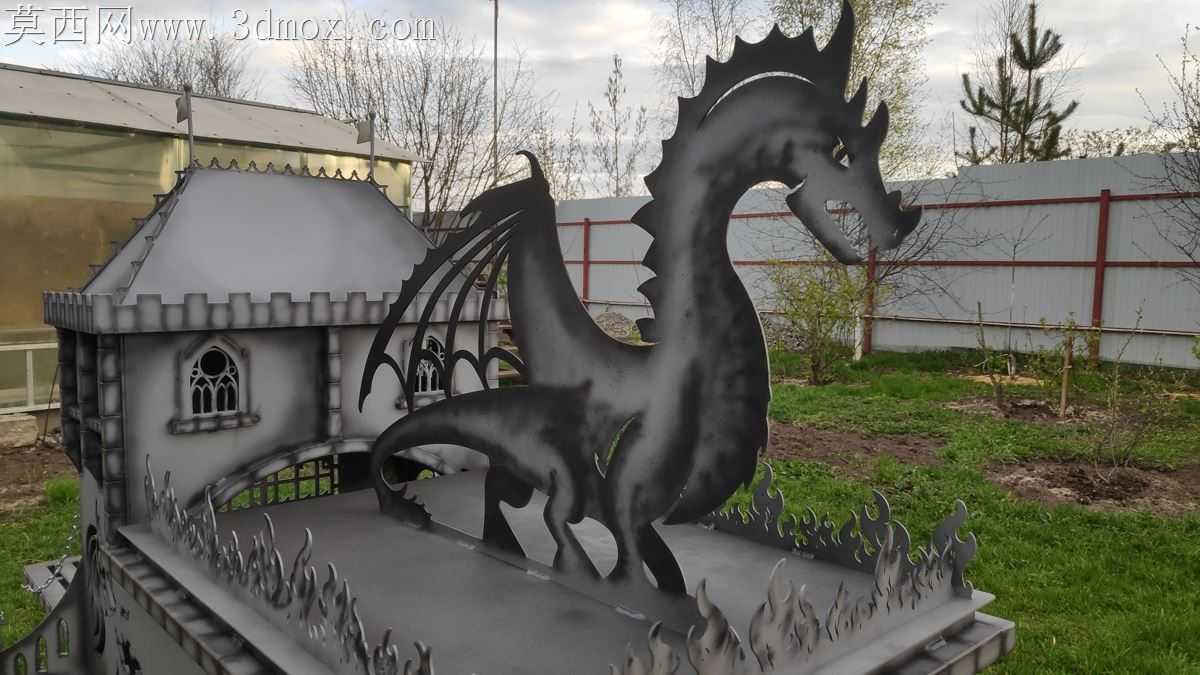

薄金属激光切割成型的户外烤具，最容易出现的问题是插接部位公差失控导致装配后翘曲变形，尤其是带立体装饰造型的结构，稍有偏差就会出现支腿受力不均、烤网放置倾斜的问题，这款城堡造型烤架在结构排布上做了很细致的适配处理。支撑腿采用细长金属条插接固定，每处插接槽的宽度预留了0.1mm的激光烧蚀补偿量，避免切割时熔渣附着导致槽口变窄，装配时不需要额外打磨就能顺利卡入，四条支腿底部都做了圆形的接地垫片，分散在硬质地面或者草坪上的压强，不会因为炭火长期烘烤导致金属件热胀冷缩出现支腿下陷歪斜的情况。主体火盆部分的侧壁做了连续的镂空装饰纹样，这些镂空不是单纯的装饰作用，每处开孔的位置都避开了炭火堆积的核心承重区，既能够保证进风效率让木炭充分燃烧，又不会因为开孔过多降低盆体的结构强度，长时间盛放高温炭火也不会出现侧壁变形塌腰的问题。侧边延伸出的置物平台采用单侧边插接加斜向支撑的结构，没有额外增加固定螺丝，靠金属板材自身的弯折张力就能卡紧固定，放置烧烤夹、调味盘这类小物件时不会出现侧翻。城堡塔楼与飞龙造型的装饰件全部采用独立插接结构，每片装饰件的插接脚都做了倒圆角处理，装配时不会刮划漆面，拆卸后可以平叠收纳，不会占用过多储物空间。塔楼顶部的小旗帜采用极薄的金属片切割，固定后受户外微风影响会有轻微晃动，增添造型的灵动性，同时固定点做了弯折限位，不会被风吹落。火盆上沿的龙形装饰刚好围合在炭火区的边缘，能够阻挡木炭燃烧时溅出的火星，避免火星掉落到地面引发安全隐患，装饰结构同时兼具实用防护功能，没有多余的冗余设计。所有外露的板材边缘都在激光切割后做了细微的倒角处理，不会残留锋利的割手毛刺，日常搬运、清洁时不会划伤皮肤。整体结构没有采用焊接工艺，全部靠板材插接自锁，后期如果某一部件出现烧蚀损坏，可以单独切割替换对应的零件，不需要整体报废，维护成本极低。
