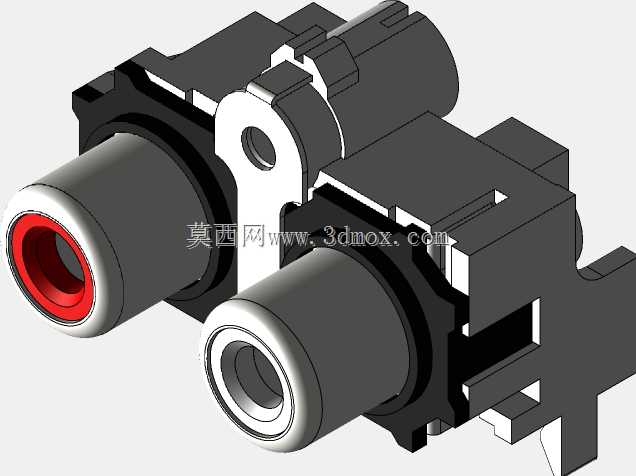

水平安装双联板载RCA插孔连接器结构

这款双联卧式板载RCA连接器，主要面向消费类音视频设备、工业音频传输模块、专业功放设备、车载影音系统的内置信号接驳场景，是模拟音视频信号在电路板端实现稳定传输的核心接插部件，承担着同轴音频、复合视频等模拟信号从外部线缆到内部电路的转接导通作用，能够在设备内部有限的装配空间内完成两路独立信号的接驳需求，减少单路连接器分散排布带来的空间浪费与布线杂乱问题。从功能特性来看，该连接器采用双孔并排集成式结构，两个独立RCA插孔共用一体式安装固定支架，插孔内部设置有分层接触结构，外层金属壳体负责屏蔽外界电磁干扰，中层弹性接触爪抱紧插入的RCA插头外层金属筒实现接地导通，中心弹性插针与插头中心信号端紧密贴合传输有效信号，接触部位采用高弹性铜合金基材并做镀镍打底镀金表层处理，既保证多次插拔后的接触弹性不衰减，也能降低接触电阻减少信号传输损耗，避免长期使用后出现接触不良、信号杂音等问题。在设计思路上，这款连接器采用卧式水平安装布局，插孔轴线与安装电路板平面保持平行，相比立式安装的RCA连接器能够大幅降低设备接口区域的整体高度，适配薄型化影音设备的内部空间设计要求；一体式固定支架上设置有定位柱与焊接固定脚，定位柱在装配时先插入电路板对应的定位孔中实现预固定，避免波峰焊过程中连接器出现偏移歪斜，多组焊接引脚分别对应两个插孔的信号端与接地端，引脚间距符合常规PCB布线的安全间距要求，能够适配常规厚度的玻纤电路板焊接工艺，降低生产环节的装配难度。从安装边界与尺寸适配来看，该连接器的整体外轮廓经过紧凑化设计，双联并排的布局让两个插孔的中心间距符合通用RCA插头的插拔间距要求，不会出现两个插头同时插入时互相干涉的问题；支架后侧的限位凸台能够控制连接器插入电路板的深度，保证焊接后引脚露出电路板的长度符合焊接工艺要求，插孔前端的伸出长度适配设备外壳的接口开孔厚度，安装后插孔端面与设备外壳表面基本齐平，既保证插头能够完全插入到位，也避免连接器突出外壳过多影响外观与使用安全。连接器的塑料基座采用耐高温阻燃工程塑料注塑成型，能够承受波峰焊过程中的高温烘烤不会出现变形融化，金属部件均做防锈钝化处理，在常规温湿度使用环境下不会出现氧化锈蚀问题，保障设备长期使用过程中的信号传输稳定性。
