分度式轴类零件夹持定位工装结构

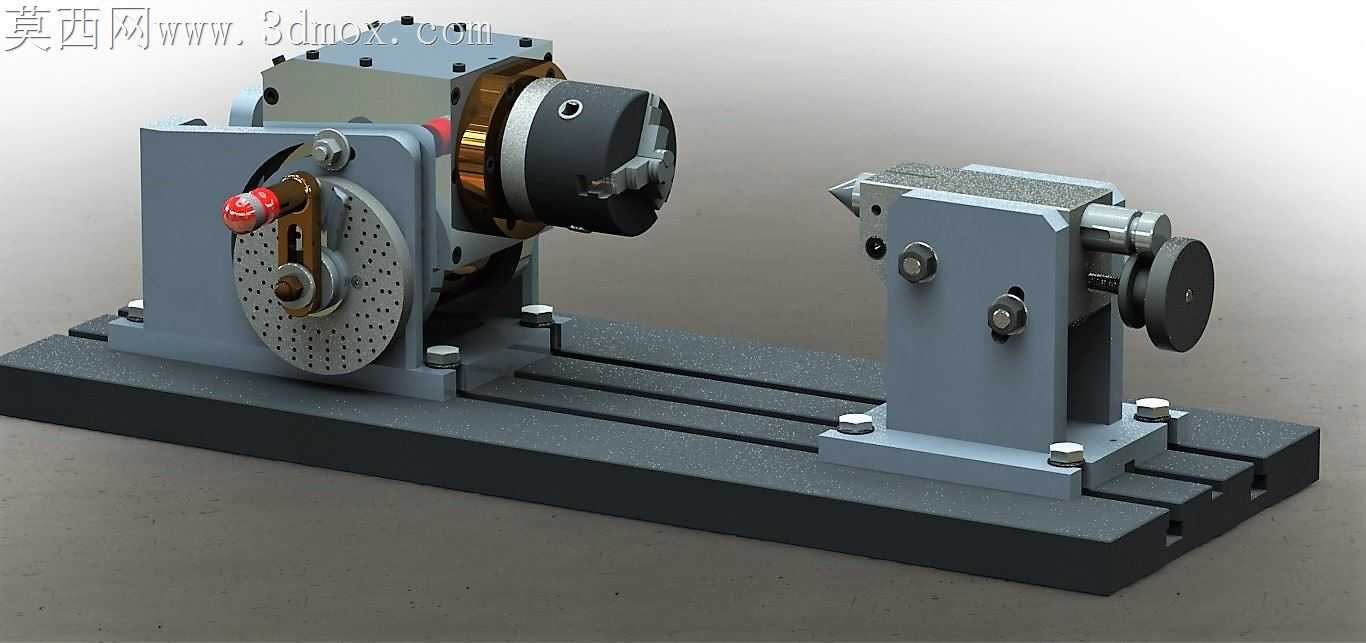

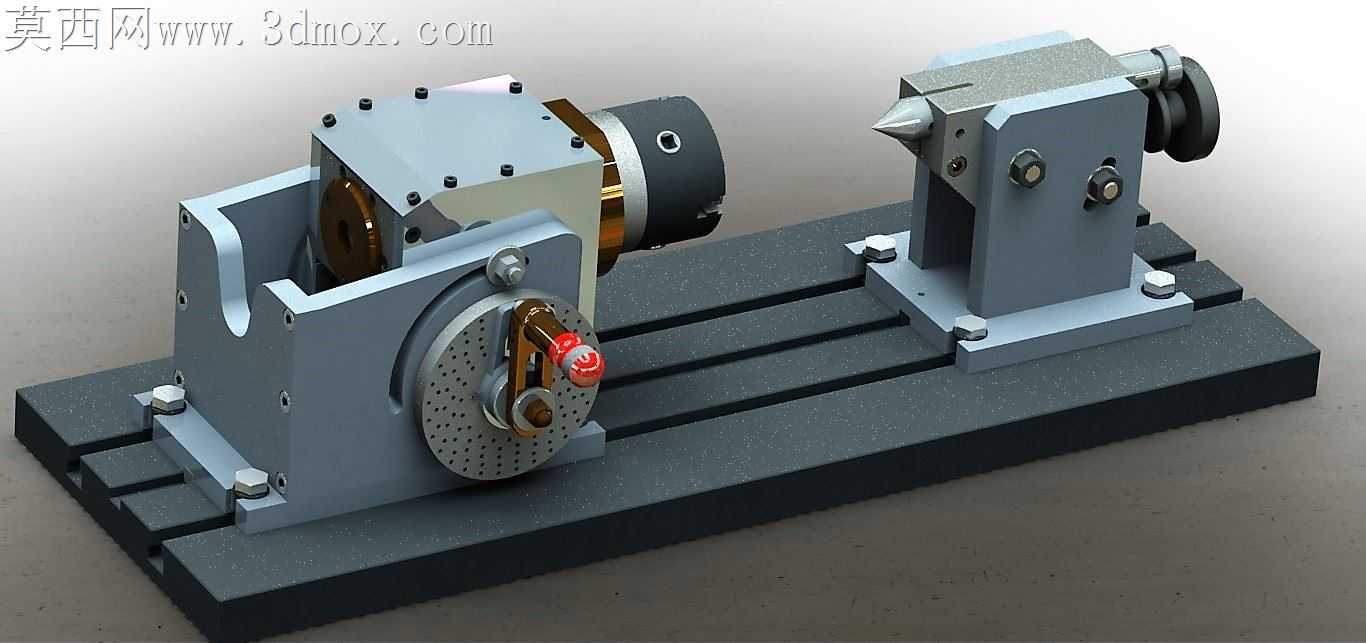

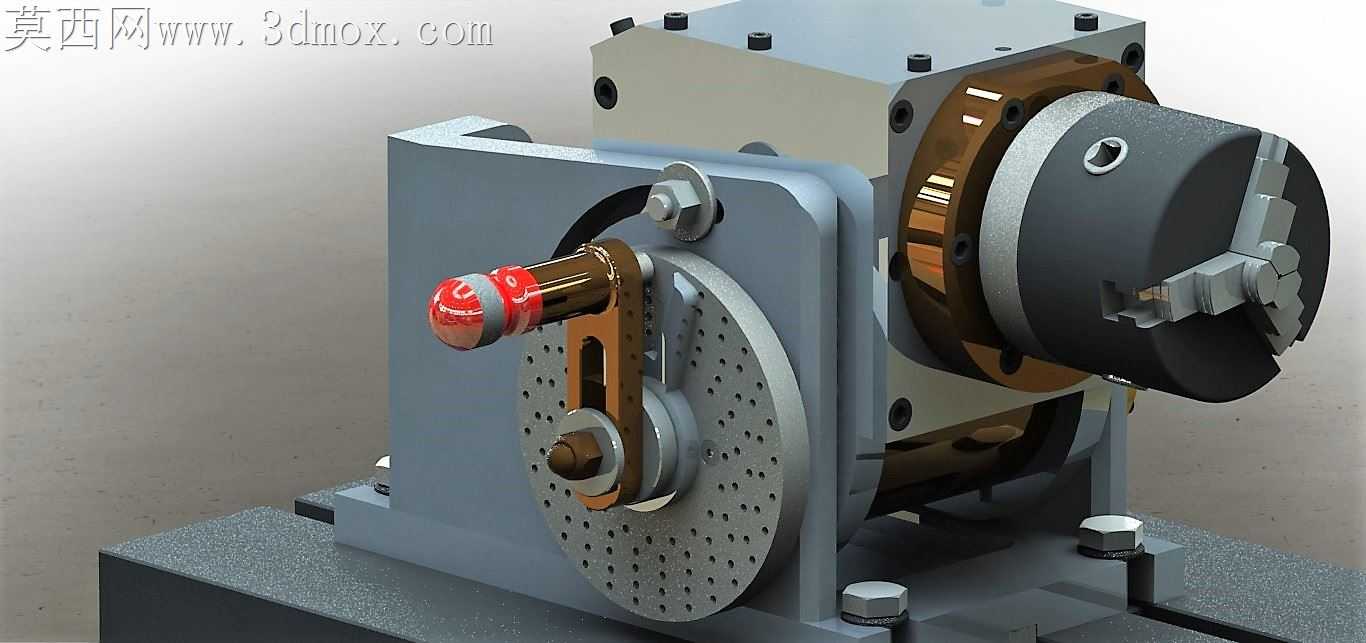

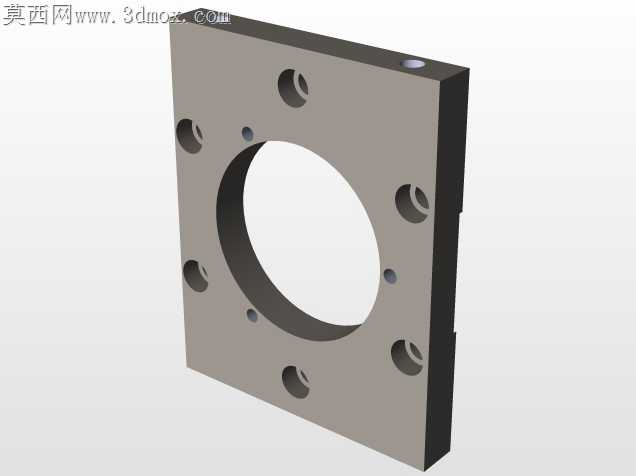

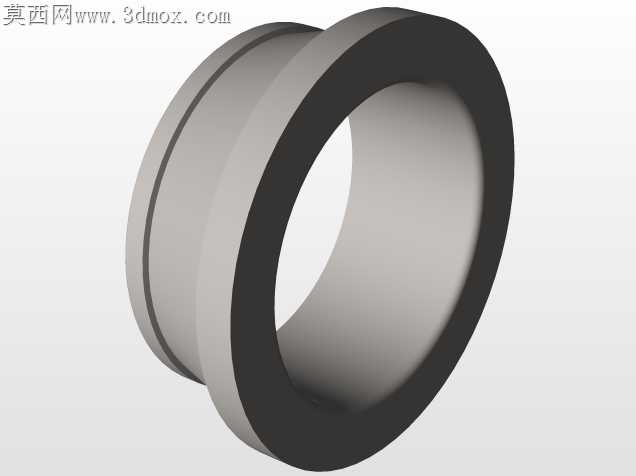

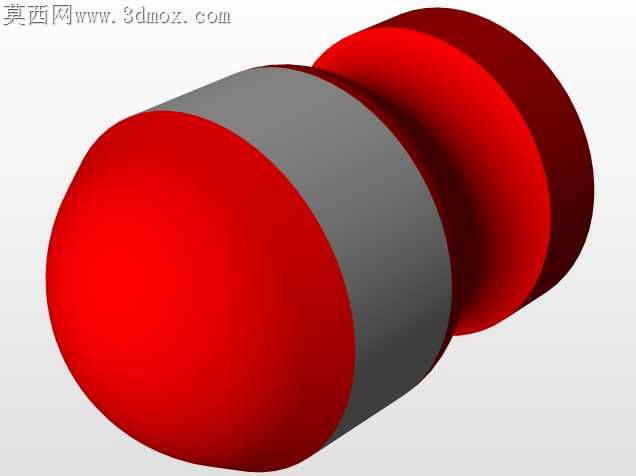

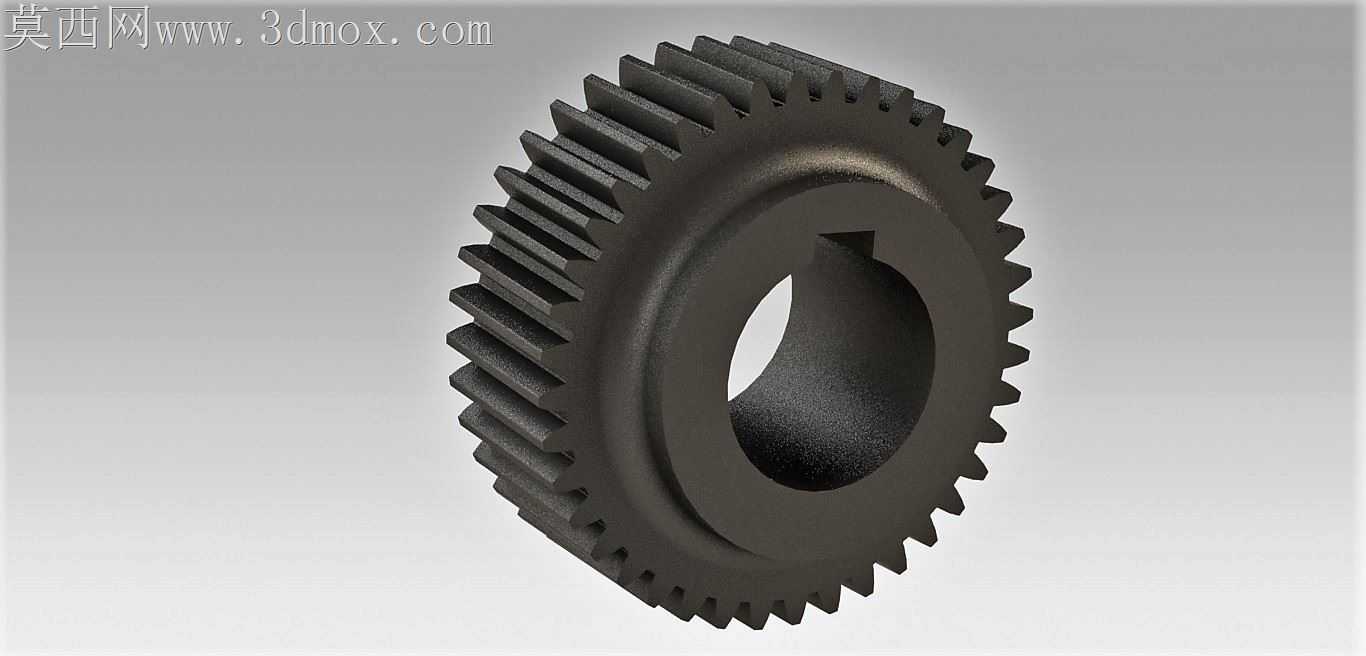

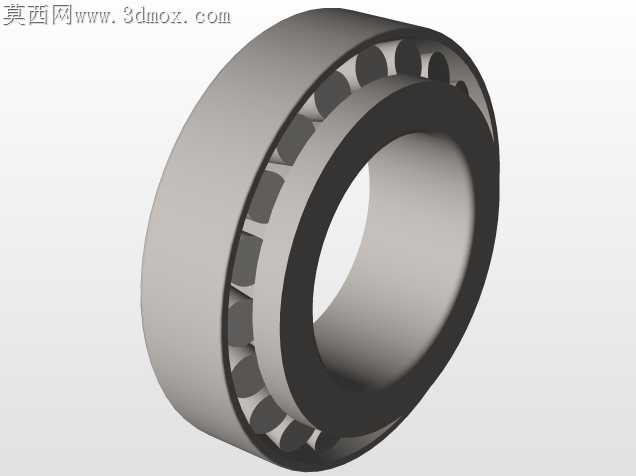

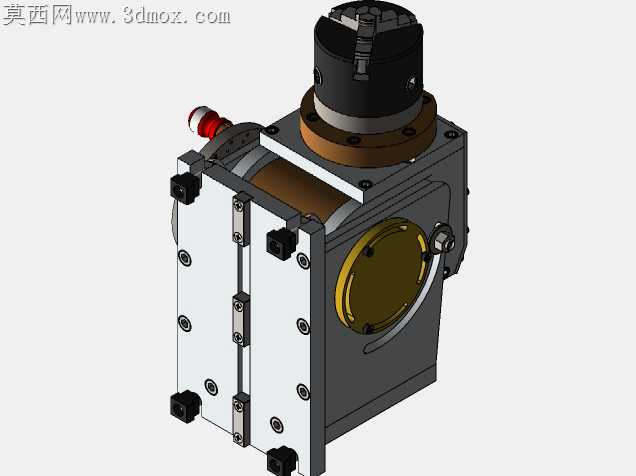

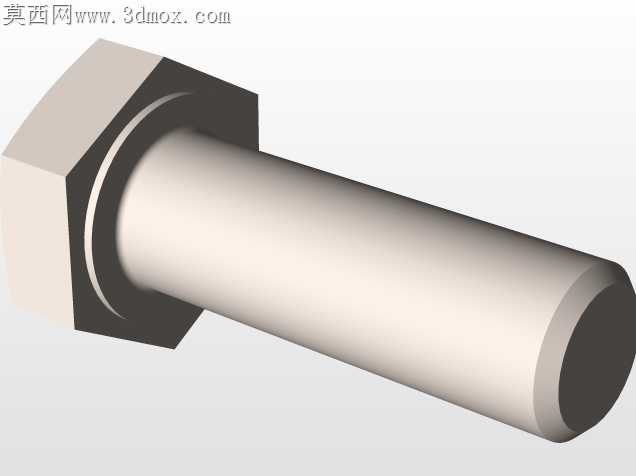

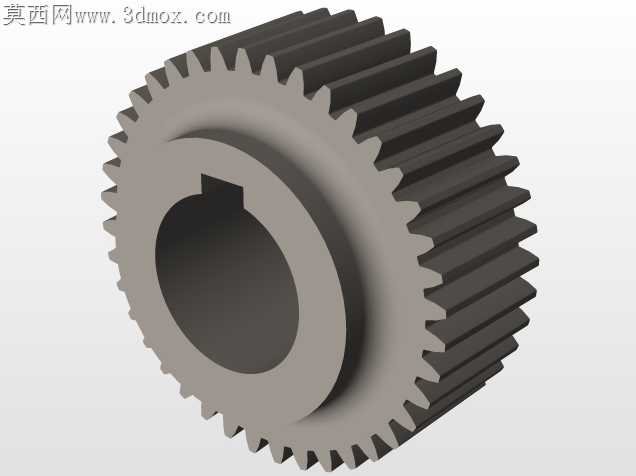

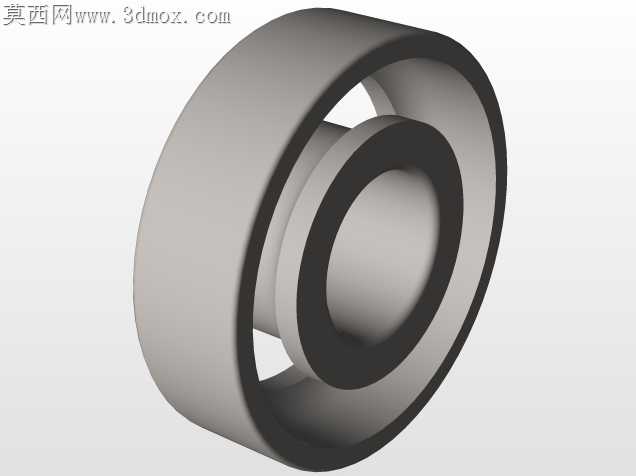

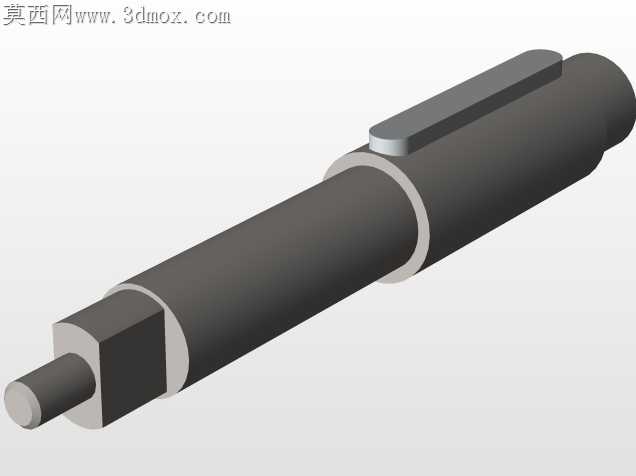

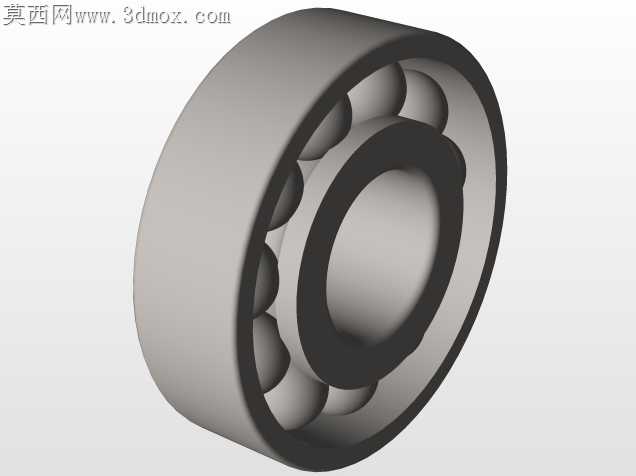

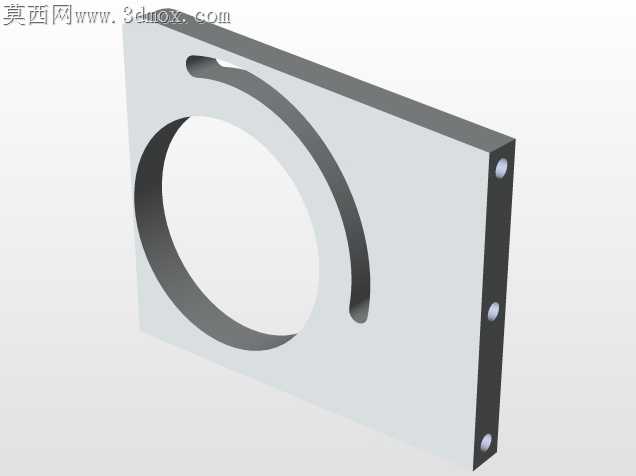

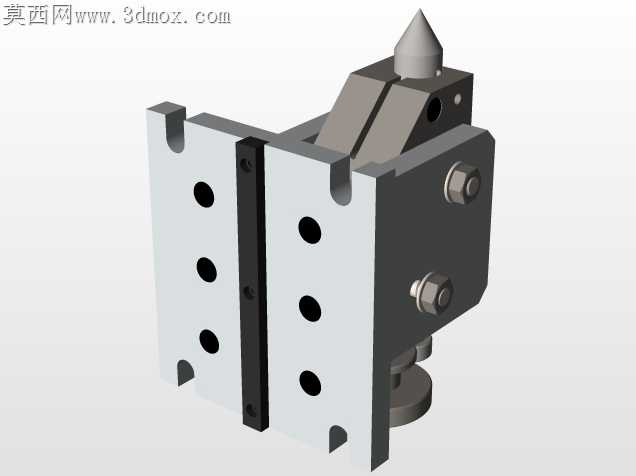

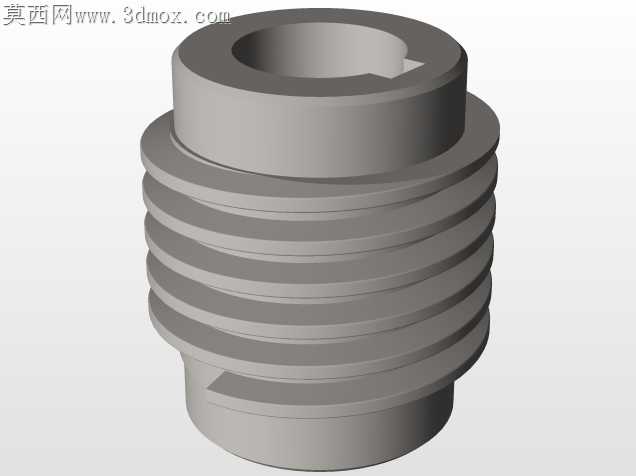

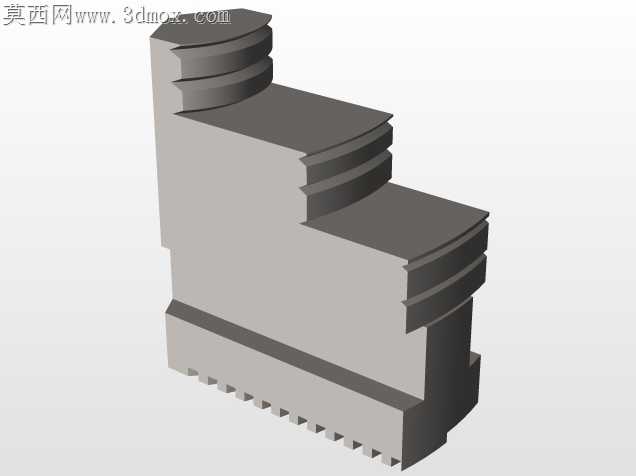

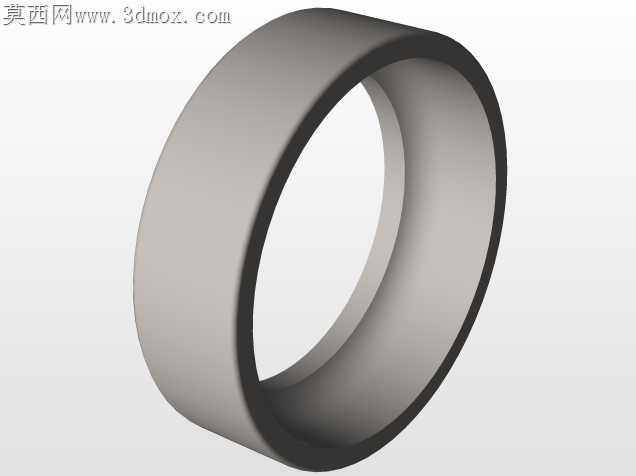

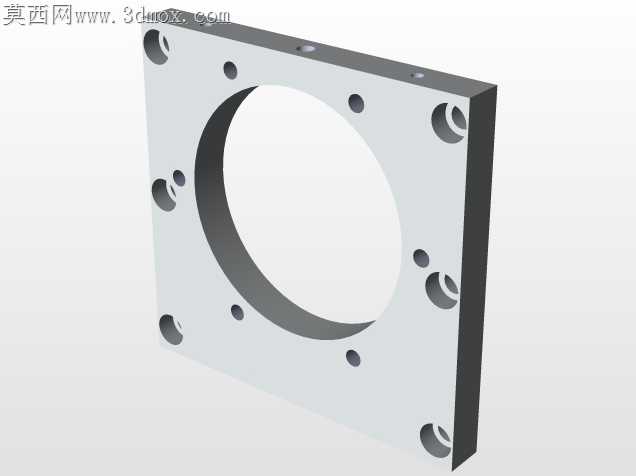

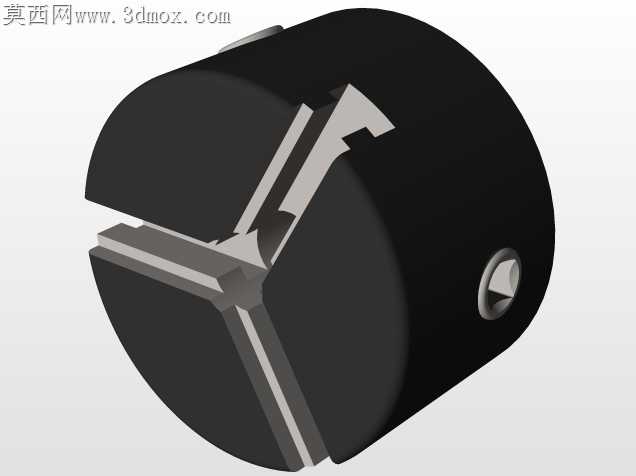

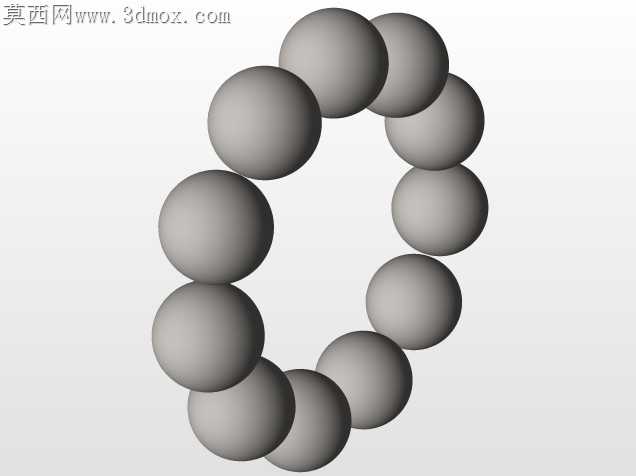

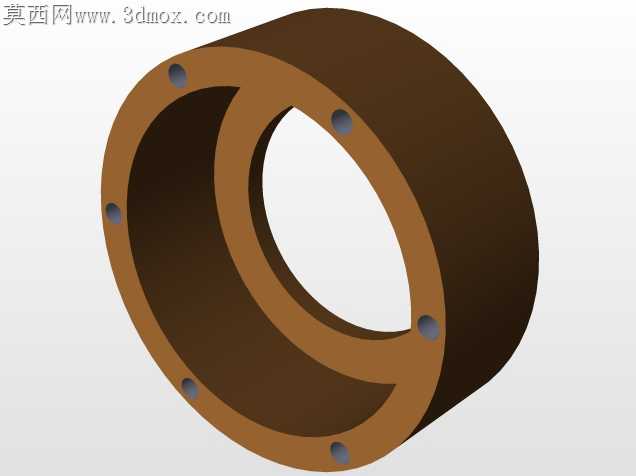

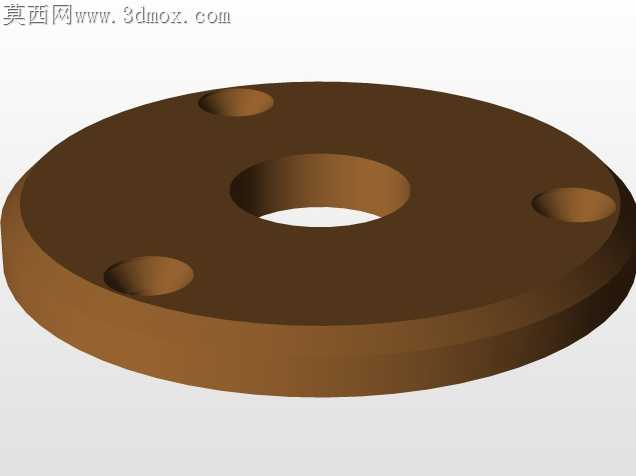

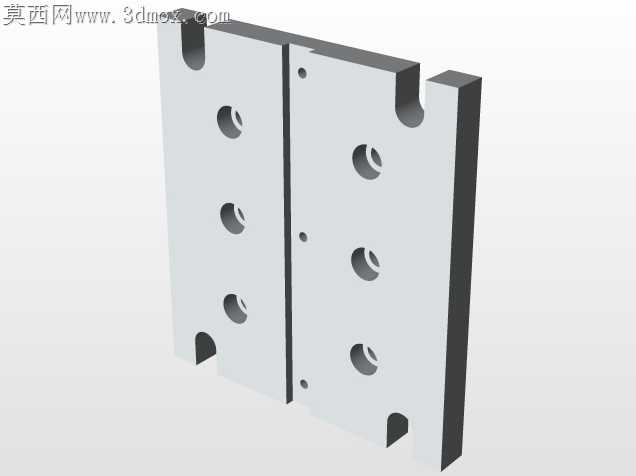

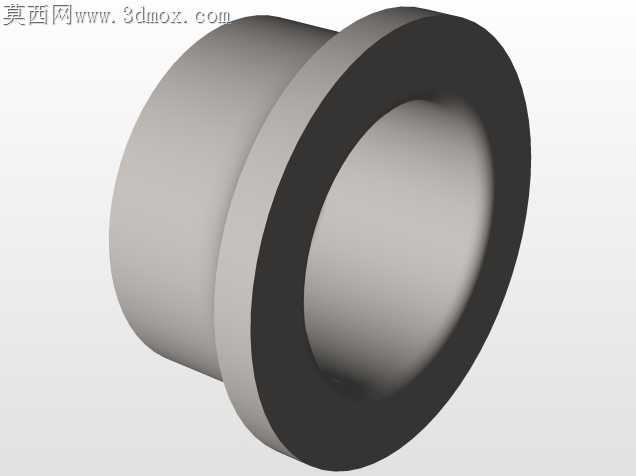

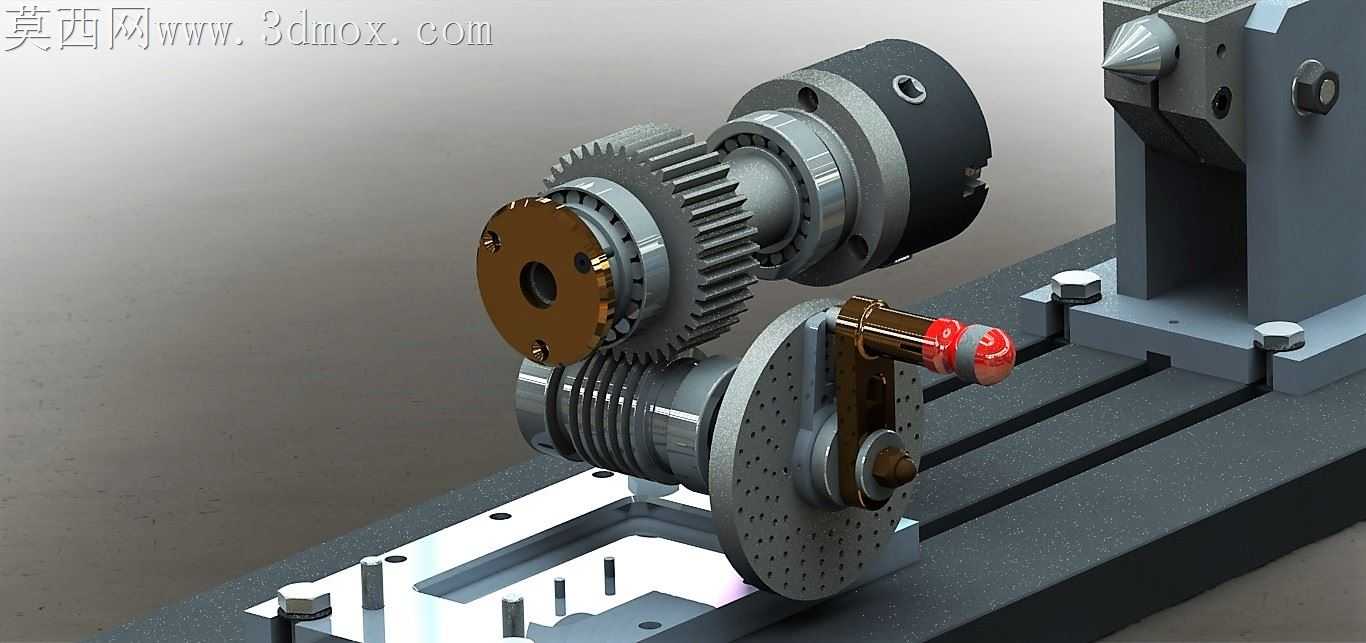

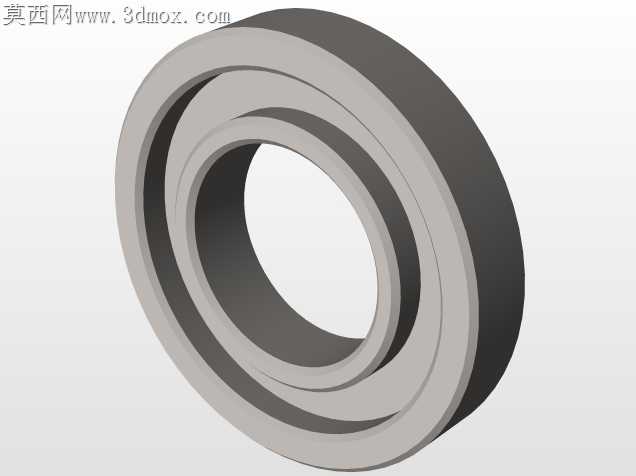

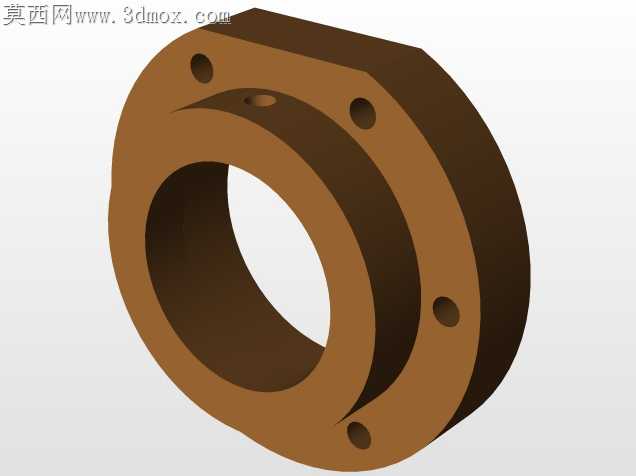

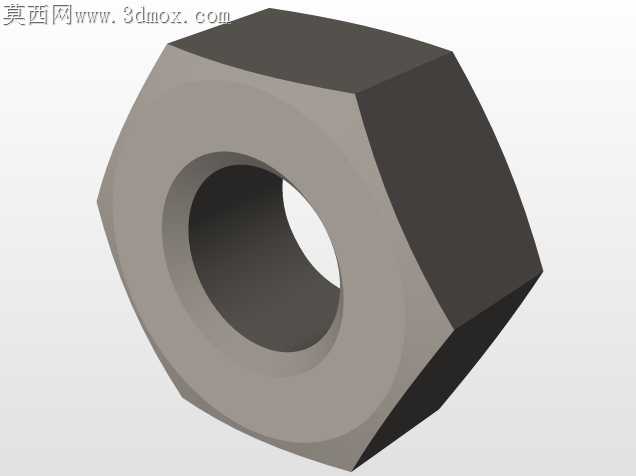

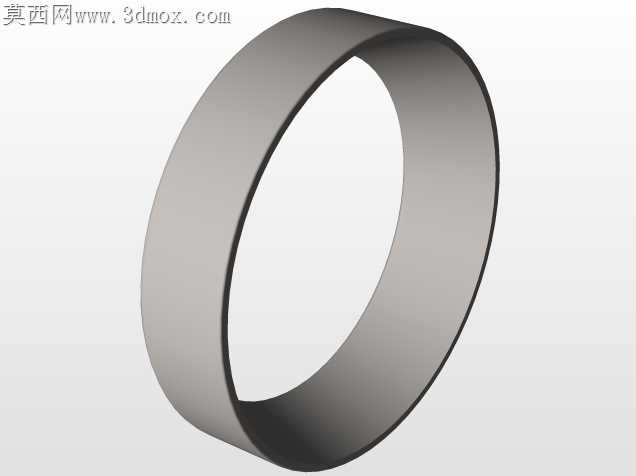

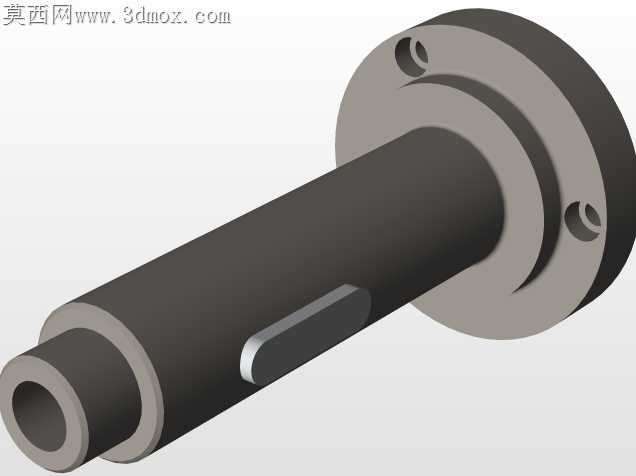

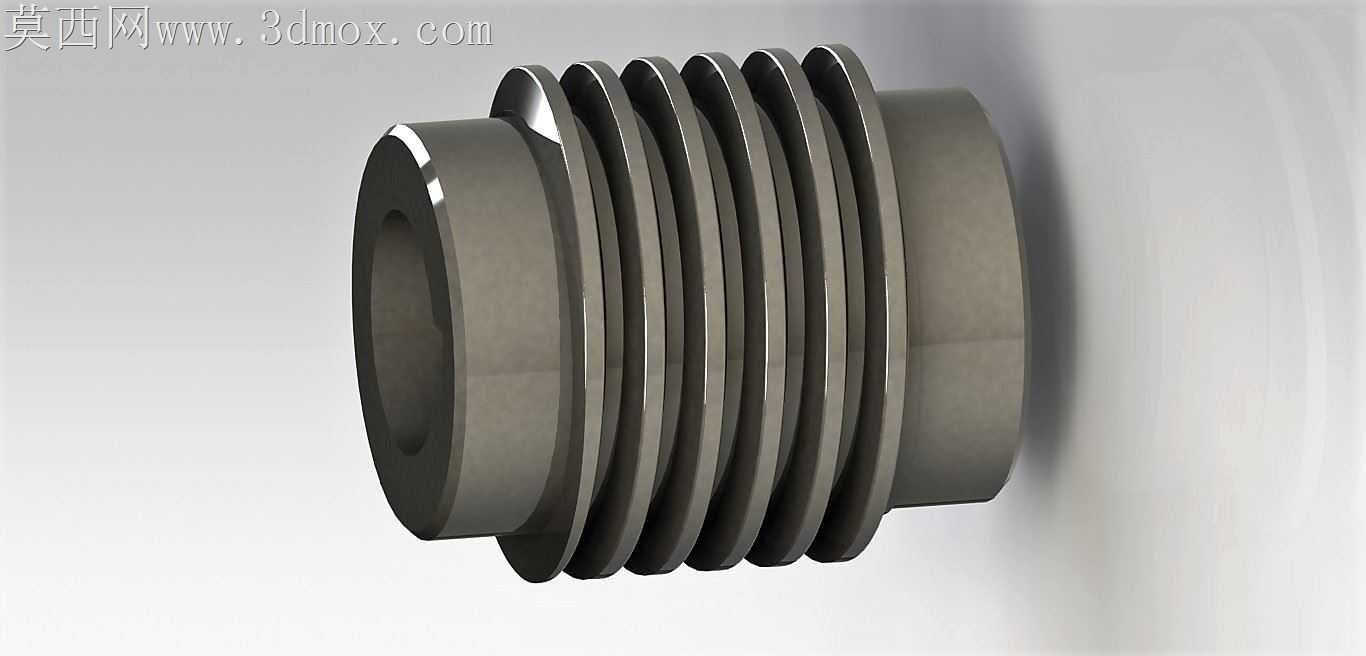

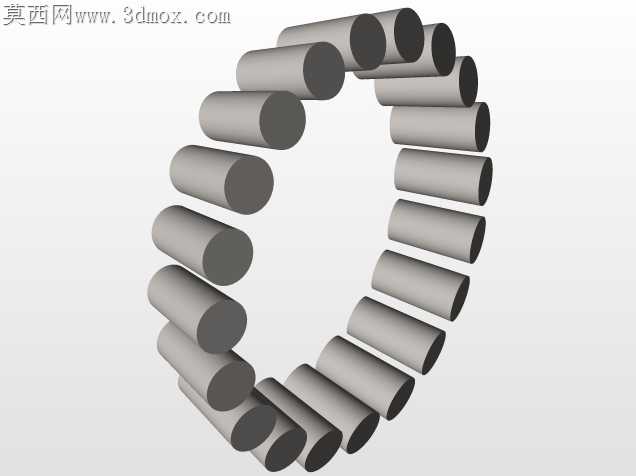

轴类零件圆周等分特征加工时，传统装夹方式反复找正带来的累计误差，一直是小批量精密加工里难啃的硬骨头，这套分度夹持结构刚好戳中了现场加工的核心痛点。底座采用带T型槽的铸铁平台结构，槽宽公差严格控制在H7级，两侧支座的安装基面与槽道平行度控制在0.02mm以内，避免支座锁紧后出现偏斜，导致工件装夹轴线与加工主轴不同心。左侧分度端的转盘上密布定位孔，孔位的分度误差经过反复校核，单孔位置度偏差不超过0.01mm，配合带弹簧顶销的锁紧手柄，转动分度盘后顶销能自动卡入对应孔位，不需要额外打表找正就能完成等分角度的快速切换，手柄上的红色防滑帽在沾有切削液的操作环境下也能保证握持摩擦力，不会出现打滑脱锁的情况。驱动端的回转套内置深沟球轴承支撑，内孔采用锥面定位结构，装夹工件时锥面能自动适配轴端中心孔的微小尺寸偏差，避免硬接触刮伤工件中心孔，同时保证回转过程无径向窜动。右侧尾座的顶尖采用伸缩式结构，手轮转动的进给螺距经过优化，锁紧后顶尖的轴向窜动量控制在0.008mm以内，顶尖旁的两个锁紧旋钮能分别固定套筒位置和尾座整体位置，加工过程中不会因为切削力冲击出现顶尖退让的问题。所有支座与底座连接的锁紧螺栓都加装了加厚平垫，增大接触面积分散锁紧应力，避免长期使用后底座T型槽出现压溃变形。转盘侧面的多孔设计除了定位功能外，还能在高速回转时带动周边空气流动，带走部分切削热量，减少分度盘因热胀冷缩出现的孔位偏移。尾座顶尖的头部采用硬质合金镶片，耐磨性比普通碳钢顶尖提升四倍以上，长期装夹不同硬度的工件也不会出现顶尖磨损塌角的情况。整套结构没有冗余的复杂传动件，所有操作点位都集中在操作人员易触及的区域，装夹工件时不需要俯身探腰调整底部结构，站在工位正面就能完成分度切换、尾座锁紧、角度确认的全流程操作，适配普通铣床、磨床的工作台安装尺寸，小批量加工带等分槽、等分孔的轴类零件时，能把单件装夹找正的时间压缩七成以上，同时避免多次装夹带来的形位公差超差问题。
