小型液压驱动管材弯折加工设备结构

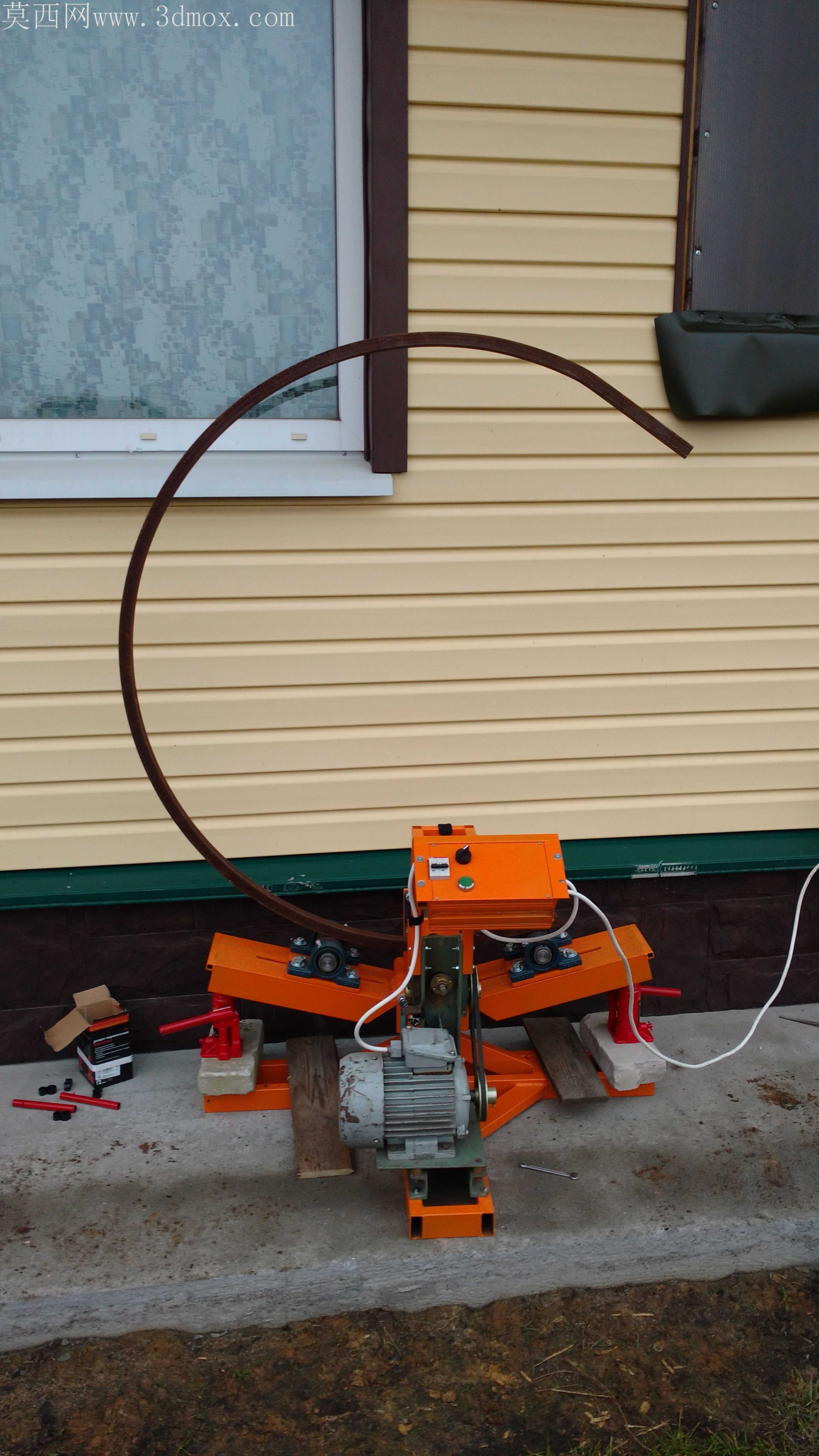

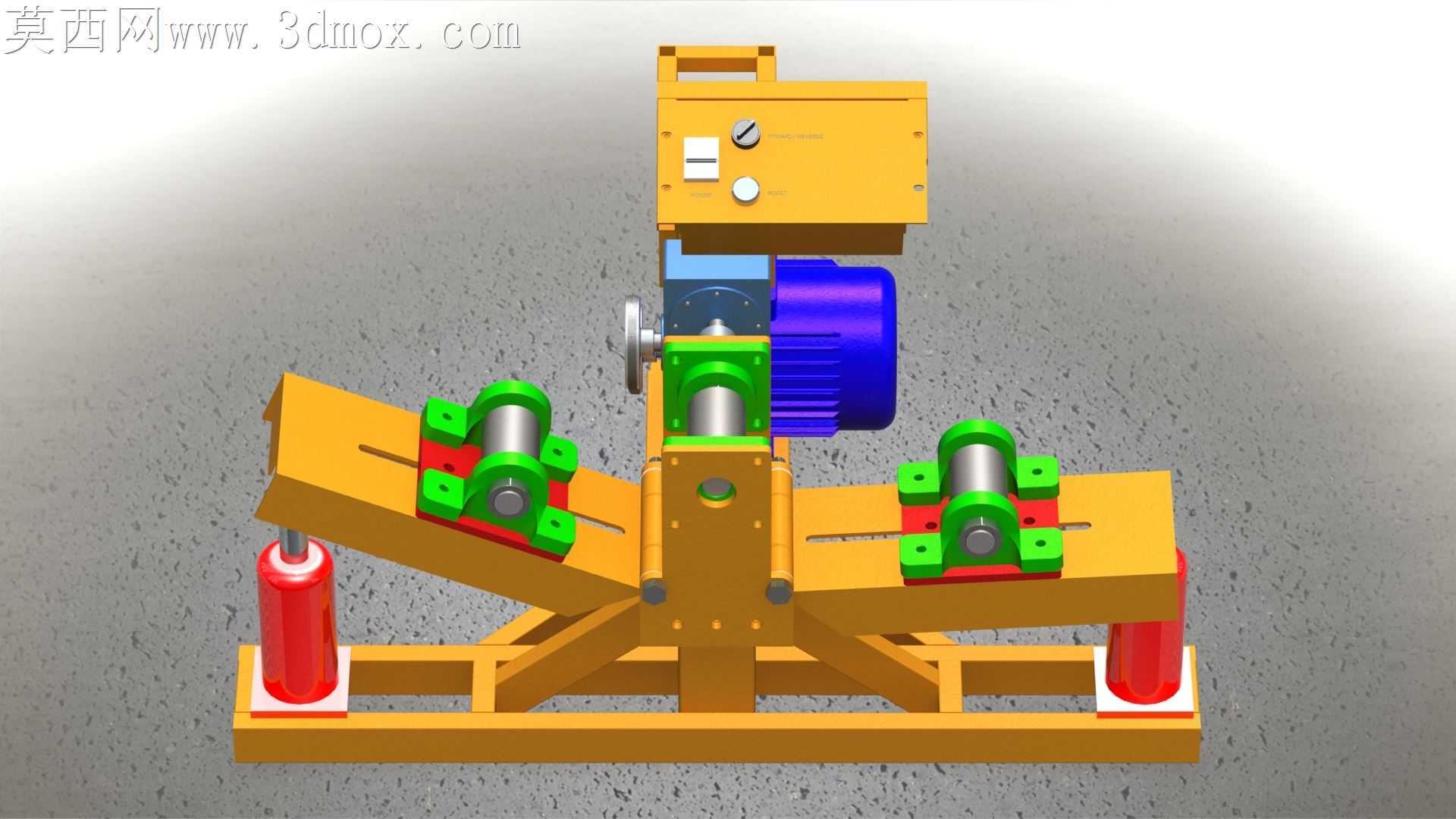

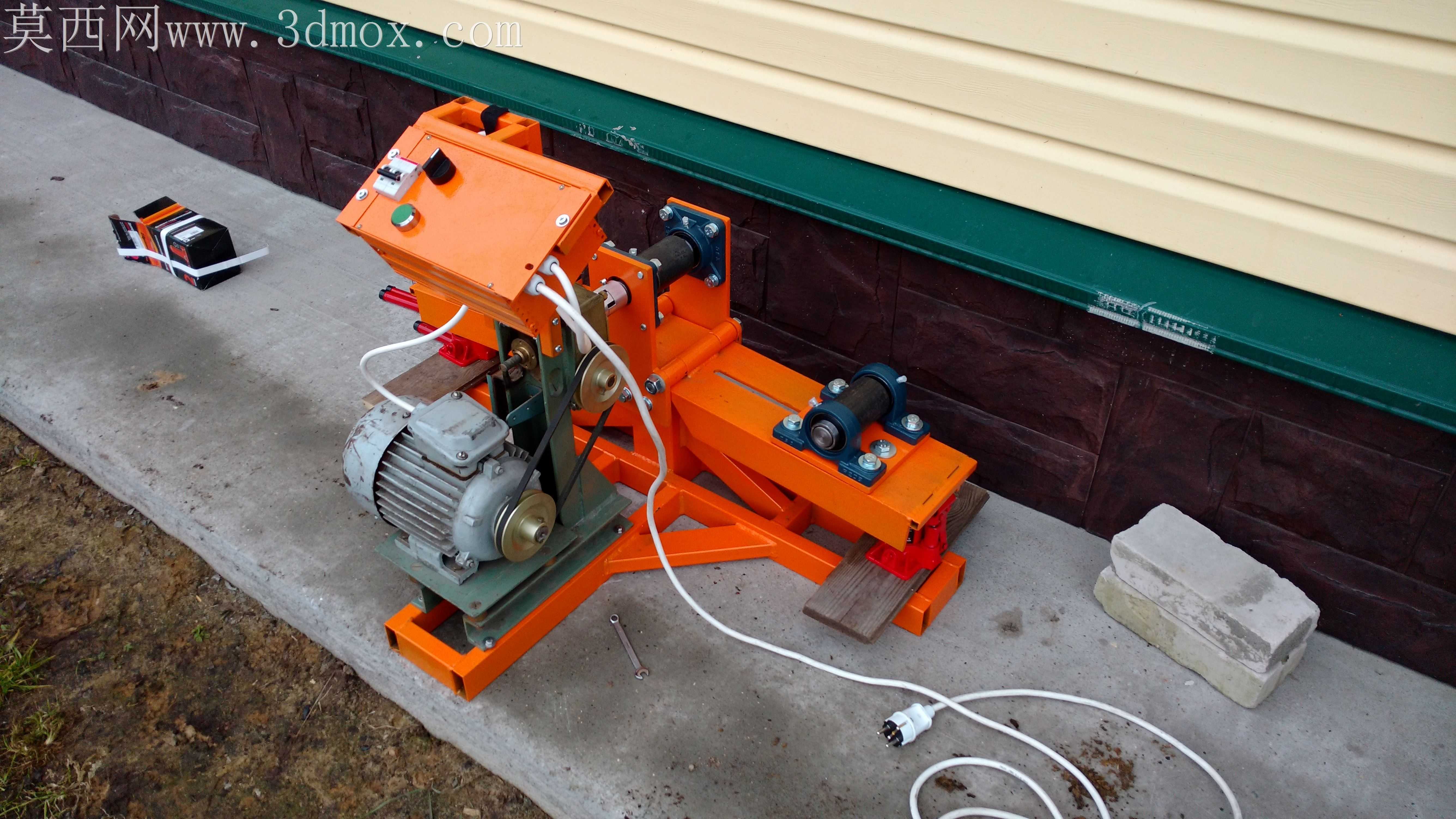

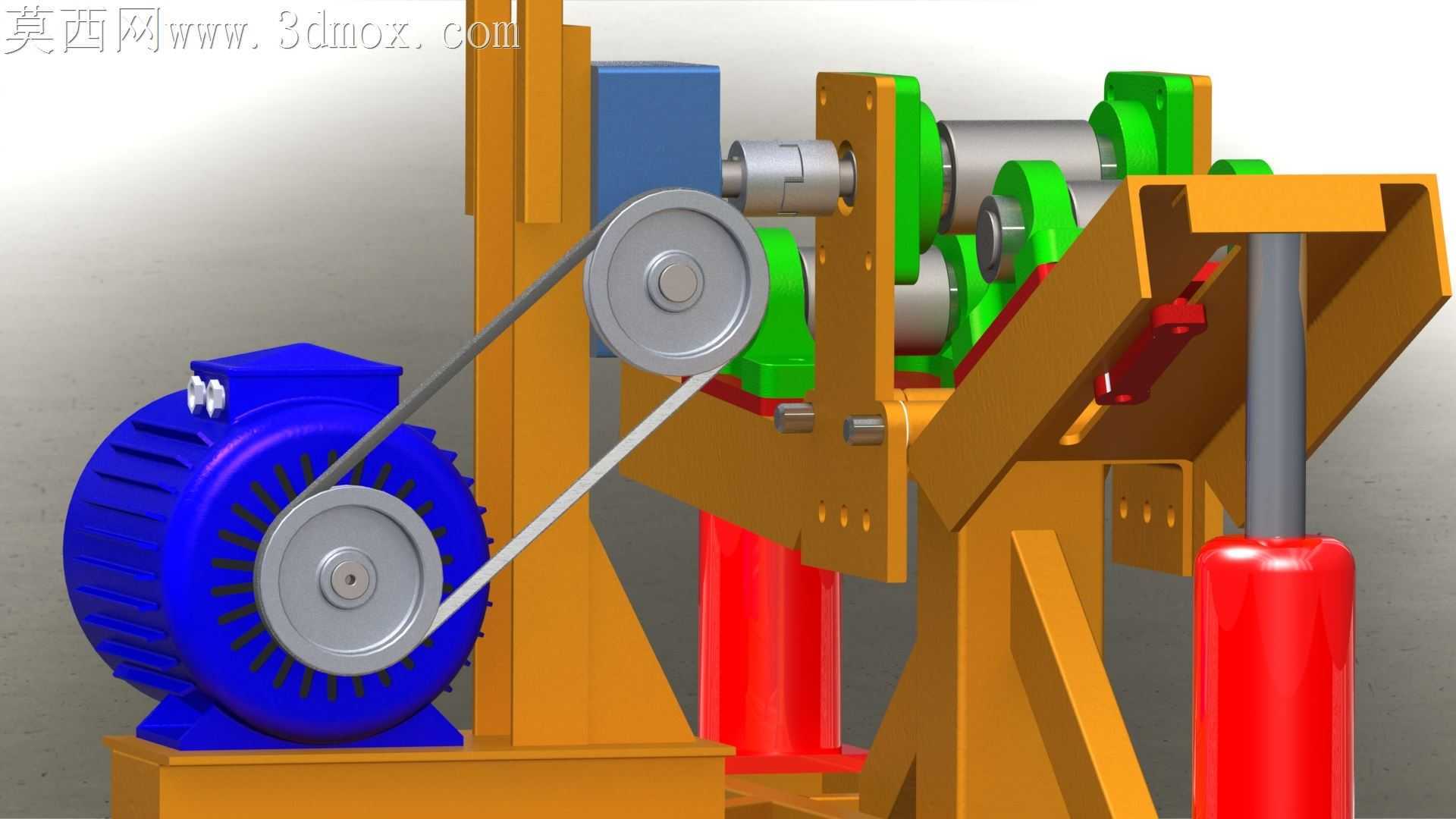

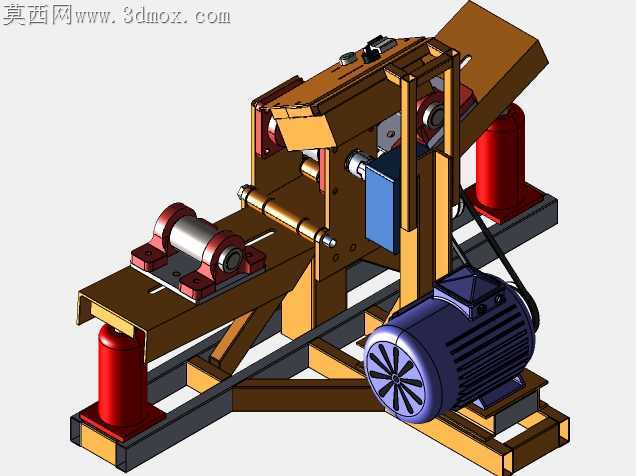

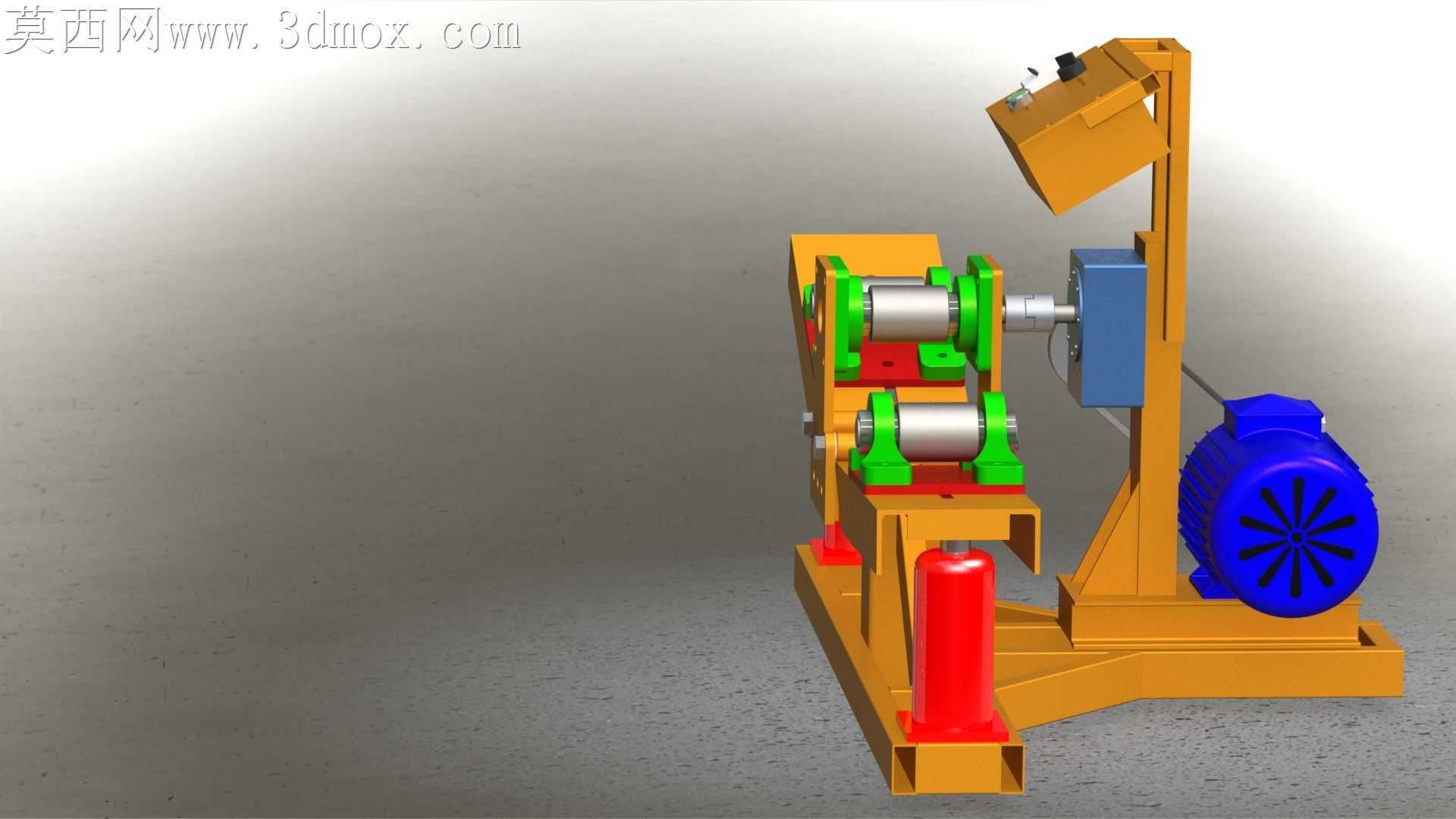

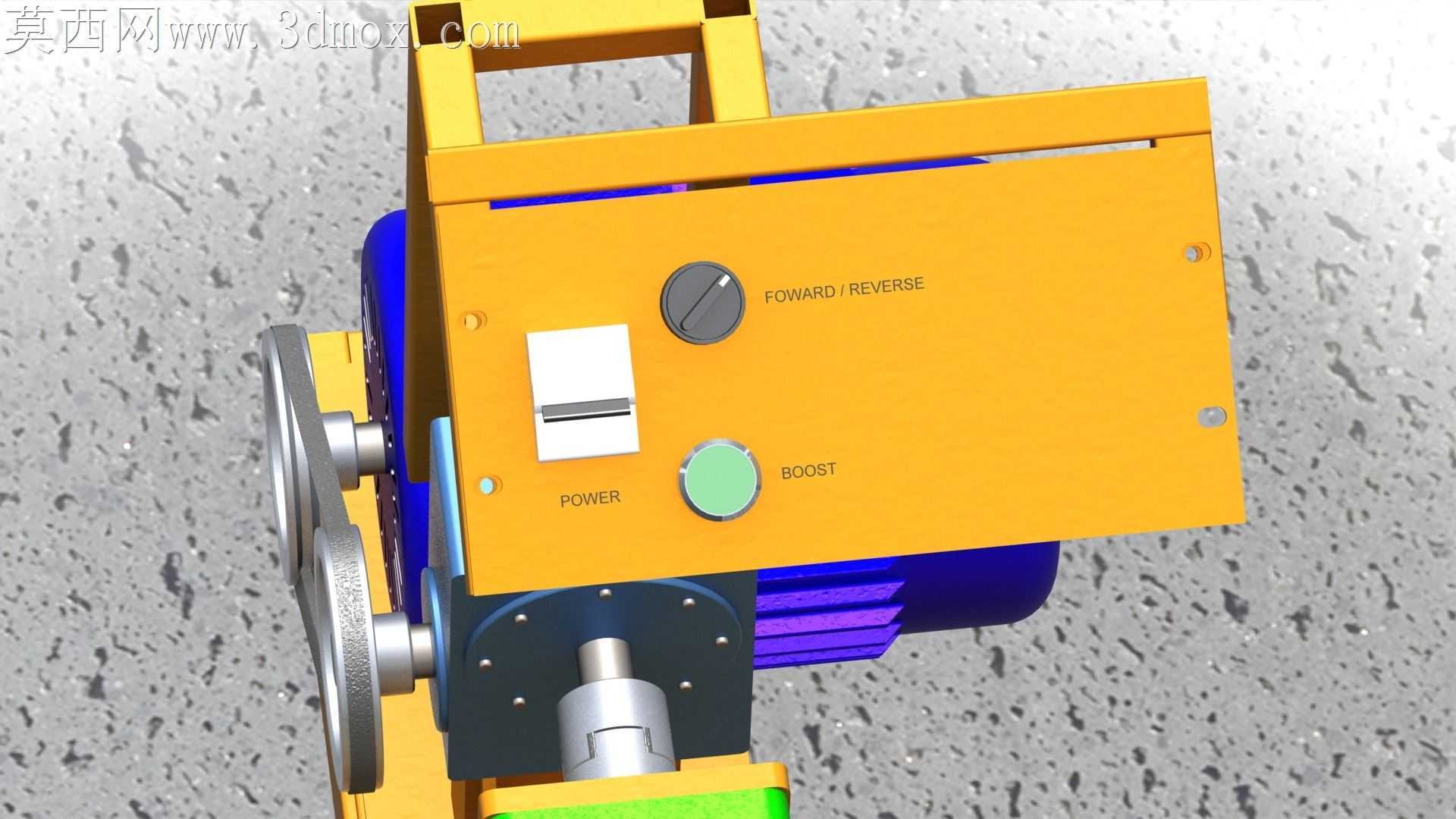

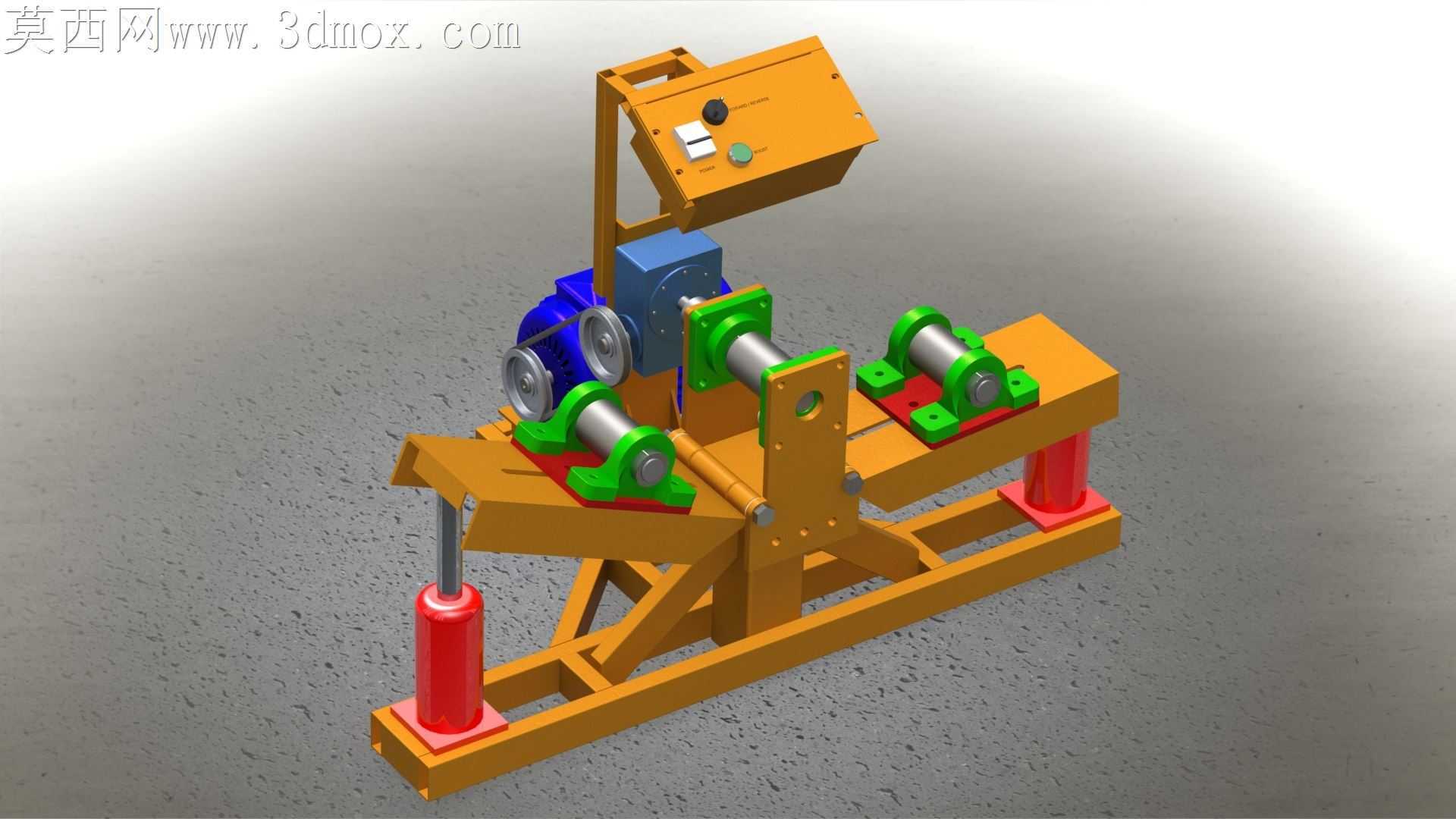

车间里手动弯管常出现管材瘪陷、弯折角度偏差超差的问题，这套液压驱动的弯管结构，从加工适配的角度做了不少贴合现场使用的细节调整。底部机架采用型钢焊接成型，没有追求过度轻量化的薄壁型材，反而在液压支腿的安装位置加了三角加强筋，抵消液压缸顶升时带来的侧向扭力，避免长期使用后机架焊缝开裂。两个带绿色衬套的管材支撑座，安装孔做了长槽设计，不用完全拆螺栓就能调整支撑间距，适配不同长度的金属管材弯折需求，衬套选用耐磨尼龙材质，既不会刮伤管材外壁，又能减少管材送进时的滑动阻力。控制箱的安装角度特意向后倾斜15度，操作人员站在设备正面操作按钮、观察弯折行程时，不用刻意仰头或者垫脚，箱面上的急停按钮放在最靠近操作位的边角，遇到突发情况伸手就能碰到，不用绕到设备侧面找开关。弯折工位的定位挡板做了可更换的快拆结构，加工不同管径的管材时，只需要更换对应弧度的挡板块，不用重新调校整个工位的同轴度，能减少换型的停机时间。底部的两个红色液压支腿，没有直接焊在机架底梁上，而是加了带防滑垫的方形底座，设备放置在不太平整的车间地面时，能通过支腿微调高度，让整个机架保持水平，避免弯折时管材受力偏移导致角度不准。传动侧的带轮外侧加了半包围的防护罩，没有做全封闭结构，既可以防止操作人员衣物卷入传动部件，又能方便日常检查皮带松紧度，不用拆整个护罩就能完成维护。整套结构没有多余的装饰性设计，所有外露的棱角都做了小圆角打磨，避免搬运管材时刮伤操作人员，走线全部藏在型钢的空腔内部，不会因为加工时的金属碎屑掉落磨损线缆外皮。支撑座的锁紧螺栓选用了大尺寸的蝶形手柄，不用额外找扳手就能手动锁紧，现场调整参数时能省不少找工具的时间，弯折工位的下方特意留了排屑缺口，加工时掉落的金属碎屑、防锈油残渣能直接顺着缺口落到地面，不会积在工作台面上卡滞滑动部件。
