适配Dremel4000的铣床雕刻安装固定支架

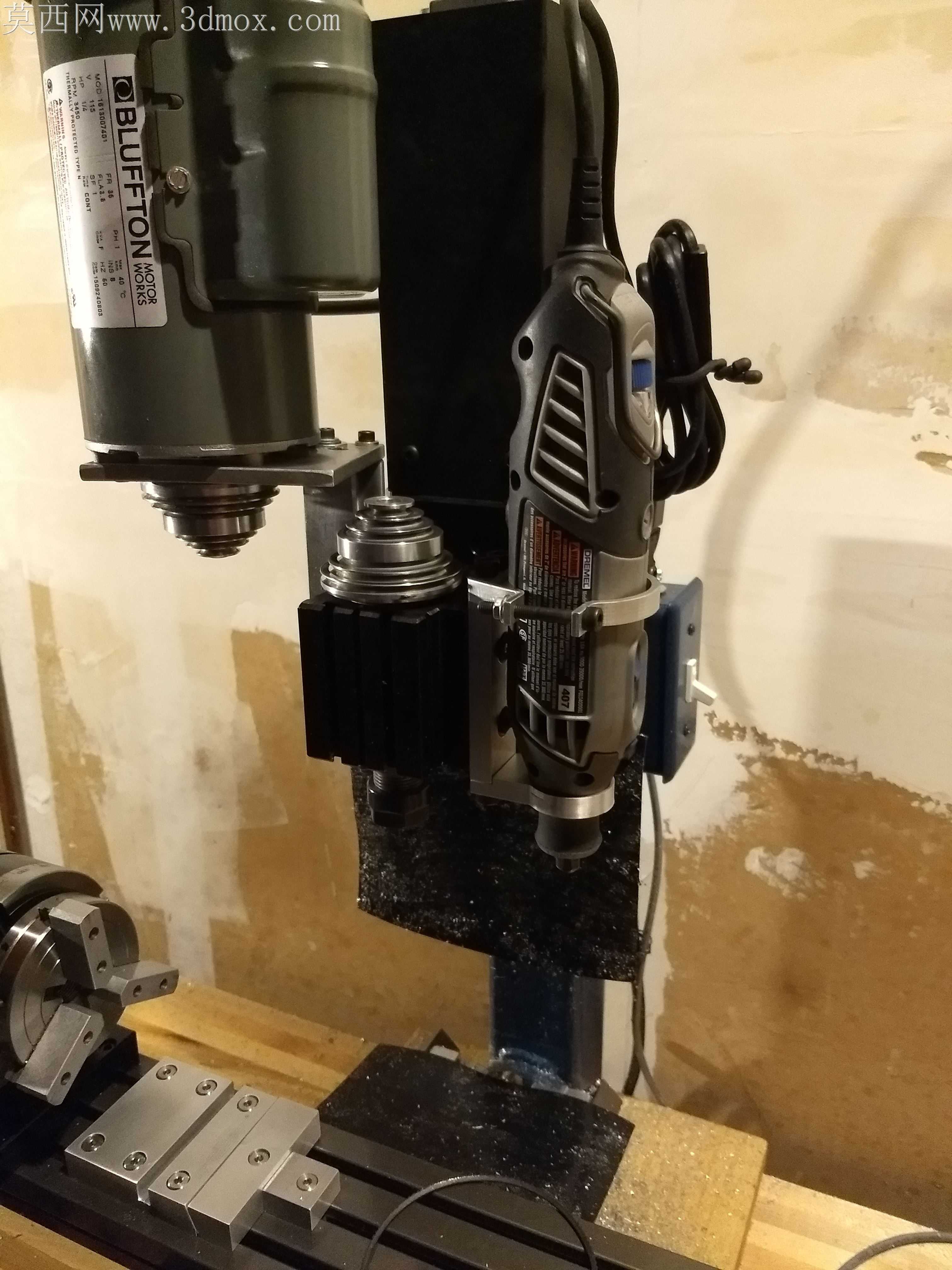

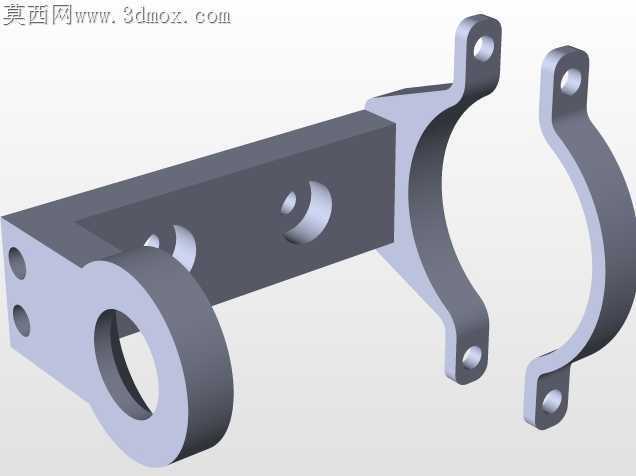

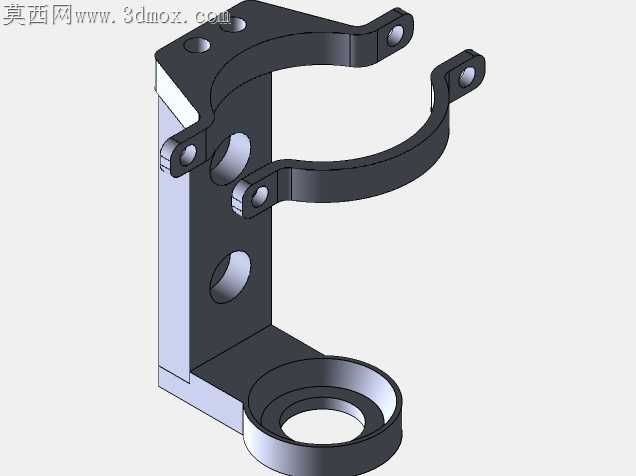

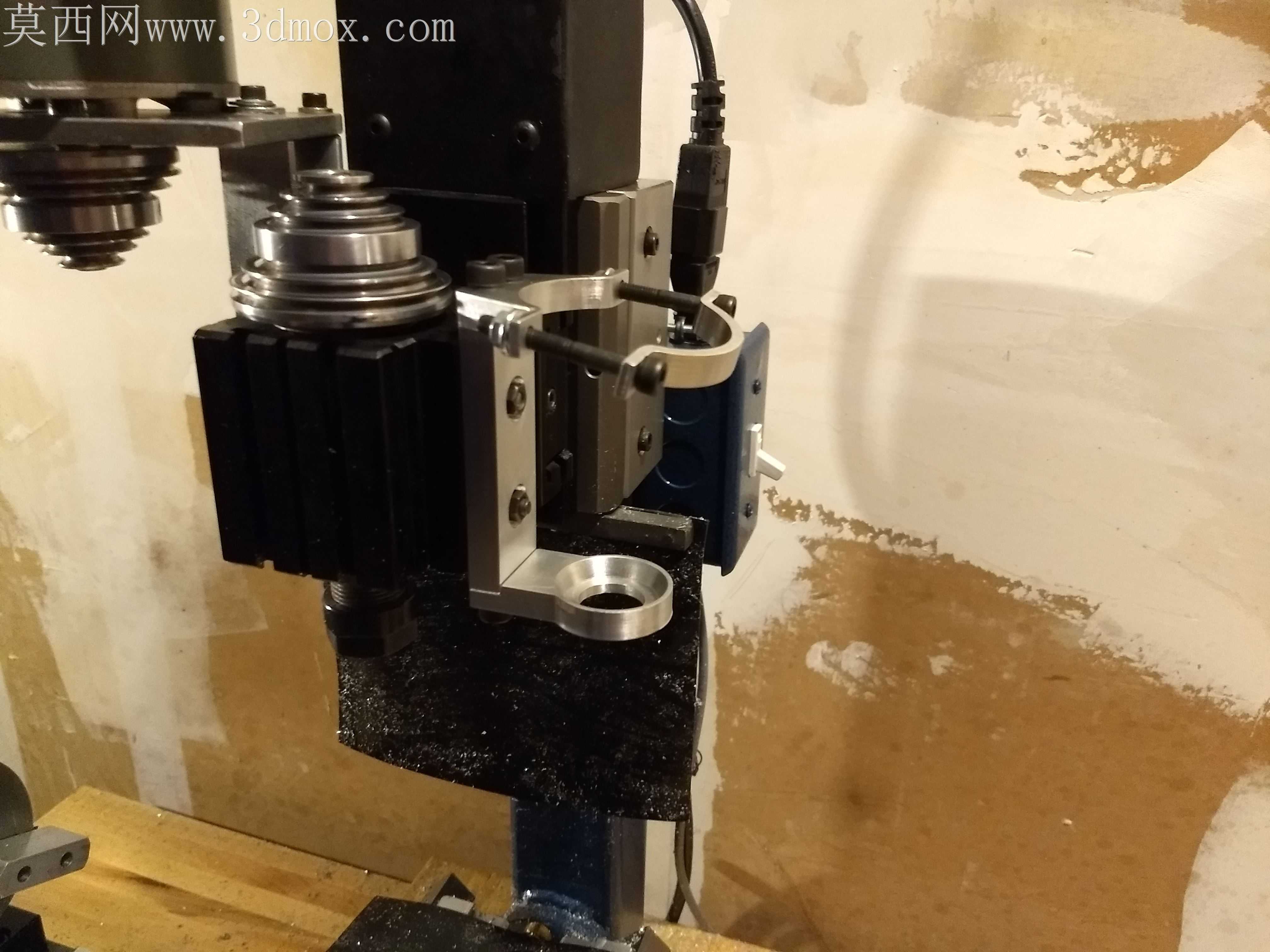

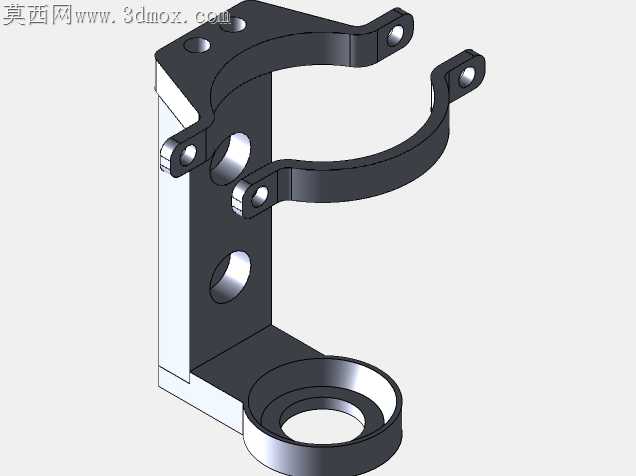

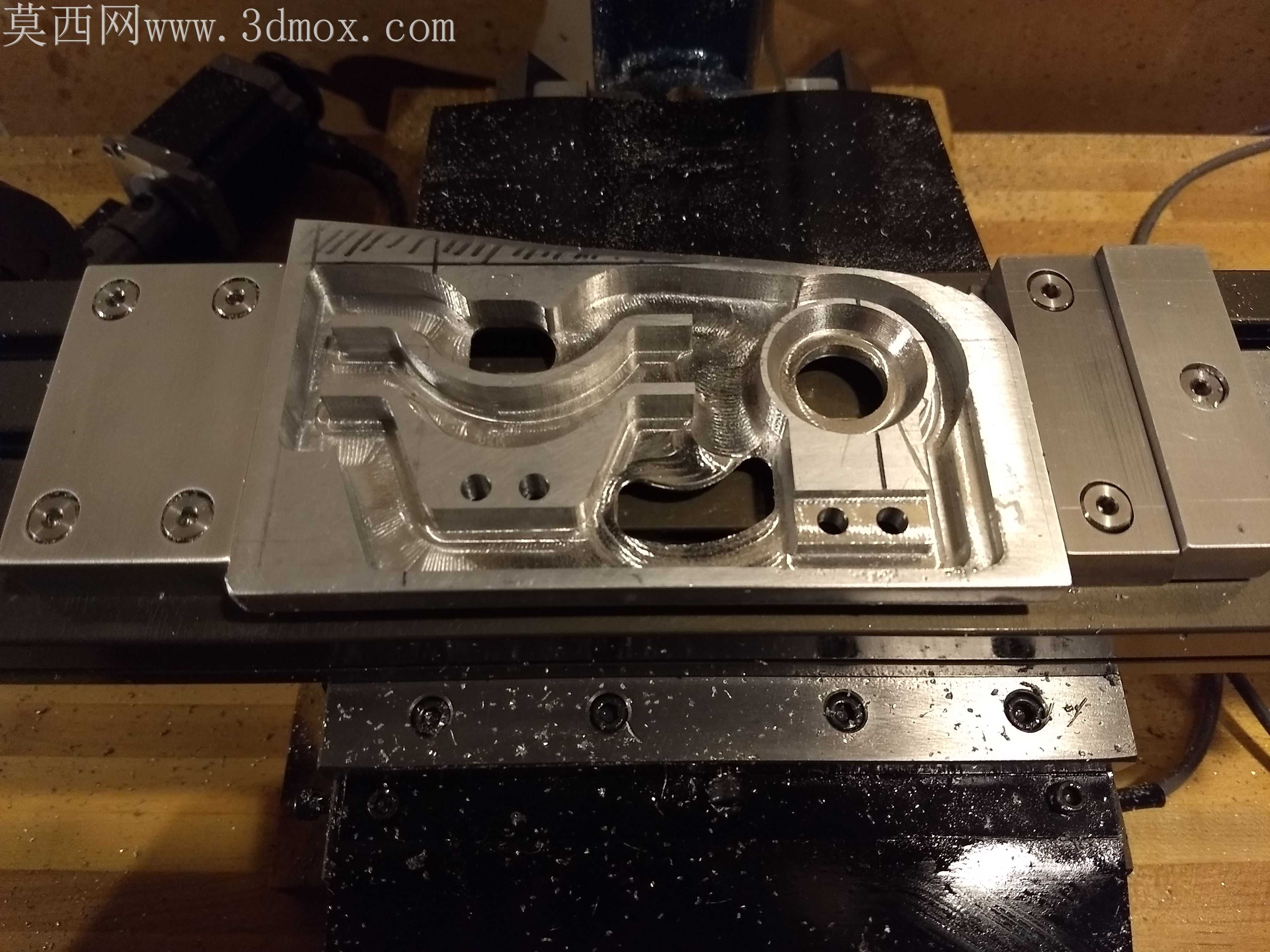

小型电磨直连数控铣床做高速雕刻作业时，最常出现的失效问题是夹持部位受高频振动松脱，轻则走刀偏位雕废工件，重则电磨本体甩出碰伤主轴端面。这套固定支架在结构设计阶段就瞄准了这类现场痛点，没有采用常规的单抱箍锁紧结构，而是做了上下两组弧形抱臂配合底部承托环的组合限位。上部两组抱臂的安装孔位做了偏心微调余量，抱臂与立式安装板的连接凸台特意留了0.12mm的研配间隙，装配时可以根据电磨外壳的实际注塑公差调整抱紧角度，不会出现硬锁紧后外壳被夹裂、或是间隙过大存旷量的问题。底部的承托环不是单纯的托举结构，环体内壁做了1.5度的微锥面，刚好卡在电磨主体与螺纹端件的衔接台阶处，哪怕上部抱臂受长期振动出现轻微锁紧力衰减，底部的锥面卡位也能兜住电磨本体，不会出现轴向窜动。立式安装板上的两个沉头安装孔做了长圆槽设计，不用完全松脱紧固螺丝就能微调支架的前后安装位置，适配不同行程的铣床工作台安装位，板面上预留的两个减重孔不是随意开设的，位置刚好避开了安装板背部的应力集中区，在不降低整体结构刚性的前提下减少了近三成的用料重量，长时间装在机床主轴侧不会给Z轴带来额外的负载负担。抱臂的圆弧面没有做整圈包覆，特意留了三分之一的开口空间，既方便电磨的快速拆装，也能给电磨工作时的外壳留出散热通道，连续长时间雕刻作业也不会因为热量堆积导致外壳老化加速。所有边角位置都做了R2的圆角过渡，没有尖锐的铣削毛刺，安装调整时不会划伤操作人员的手套或是手部。这套支架没有多余的装饰性结构，每一处几何特征都对应实际装配、使用中的具体问题，哪怕是用普通6061铝料铣削加工，只要控制好孔位公差，就能实现稳定的夹持效果，完全能满足小型数控铣床做软金属、亚克力、硬木材料高速雕刻的固定需求，不用额外采购专用的高速电主轴就能拓展原有设备的加工场景。
