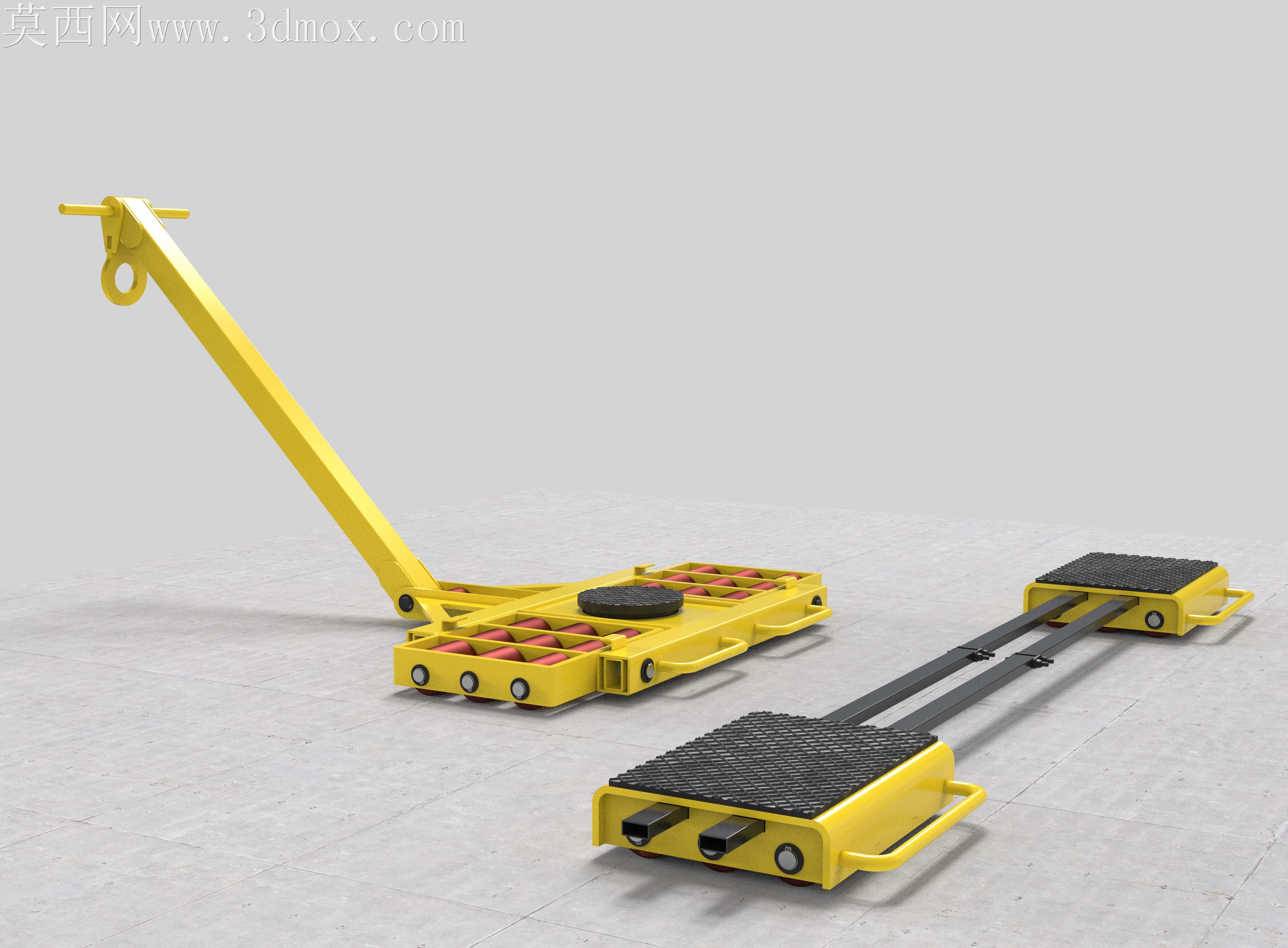

32吨重载组合式移位搬运滑台

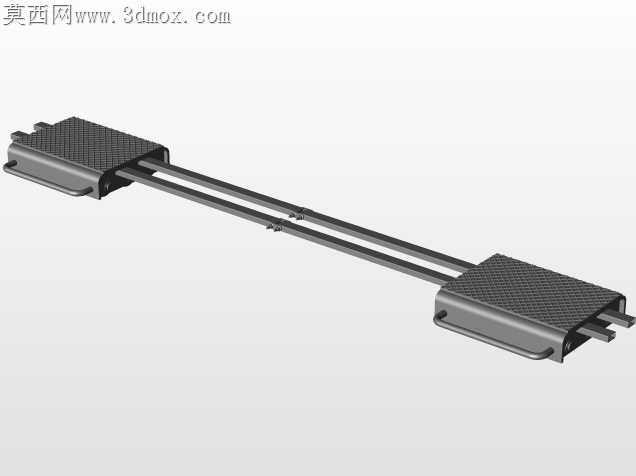

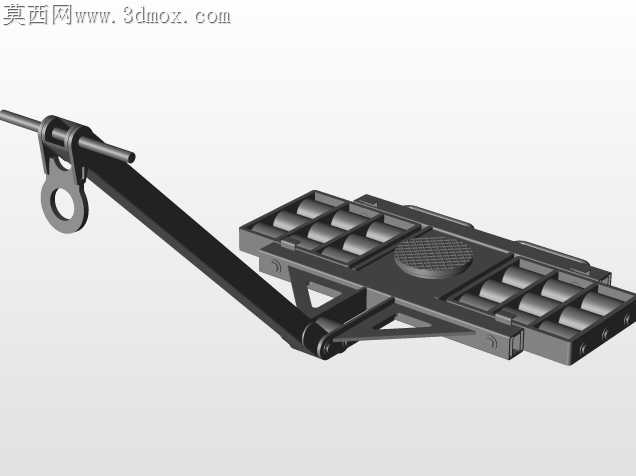

车间重型设备移位作业里，传统单块滑靴常出现载荷偏载啃轨、转向时牵引杆应力集中断裂、台面防滑层脱落打滑的问题，这套32吨级组合式搬运滑台的结构优化完全围绕这些现场痛点展开。牵引杆与主滑台的铰接位置没有采用常规的同轴销轴直连结构，而是在铰接座内侧嵌入了自润滑铜套衬层，同时把销轴孔做了0.8度的微锥度处理，既避免大角度转向时销轴与孔壁的硬摩擦卡滞，也能抵消重载牵引时杆体产生的侧向弯矩，不会出现牵引过程中杆体突然崩断的隐患。主滑台顶面的承重转盘没有采用整块平面钢板的设计，而是在转盘下方均匀排布了12组直径12mm的淬硬钢滚柱，滚柱之间用高分子保持架做间隔，转盘转动时不会出现滚柱堆叠卡滞的问题，转盘表面的防滑垫做了嵌入式硫化固定，不是简单的胶粘固定，长期承压不会出现垫体移位、边缘起翘脱落的情况，哪怕设备底面有少量油污也能保持足够的静摩擦力。配套的两个副滑台通过可调节长度的连杆与主滑台连接，连杆的连接孔做了腰型槽设计，允许±15mm的长度公差适配，不用苛求三个滑台的摆放位置完全精准，现场摆放时哪怕地面有轻微不平整，腰型槽的间隙也能抵消安装应力，不会出现连杆受剪变形的问题。副滑台的承载台面做了交叉网纹的滚花处理，同时在台面边缘做了15度的向上翻边，设备落位时不会因为轻微的位置偏移滑出滑台，翻边的高度控制在8mm，不会阻碍设备底面的找平调整。滑台底部的行走轮没有采用外露的钢轮结构，而是在轮体外圈包了8mm厚的聚氨酯层，既不会刮伤车间环氧地坪，也能降低移位时的滚动阻力，轮组的安装座做了浮动式设计，每个轮组可以上下浮动3mm，地面有微小凸起或凹陷时，所有轮子都能均匀接触地面，不会出现单个轮子悬空导致的局部载荷过载。牵引杆的手持位置做了橡胶防滑套，杆体的截面做了变径设计，靠近铰接座的位置直径更大，往手持端逐渐收窄，在保证结构强度的同时降低了杆体自重，单人就能完成牵引转向操作，不需要额外辅助抬杆。
