带自锁功能的重型盖板连接铰链结构

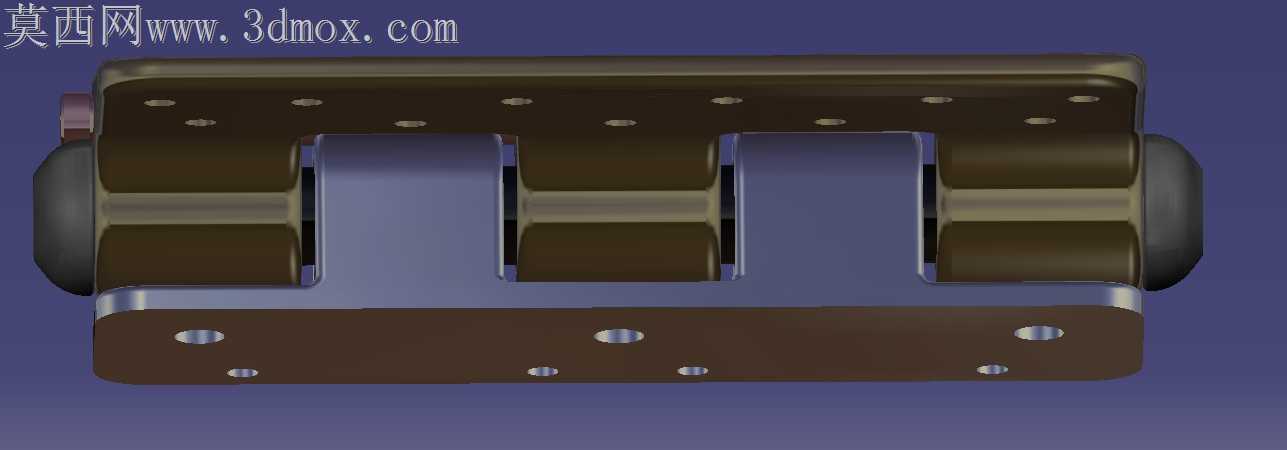

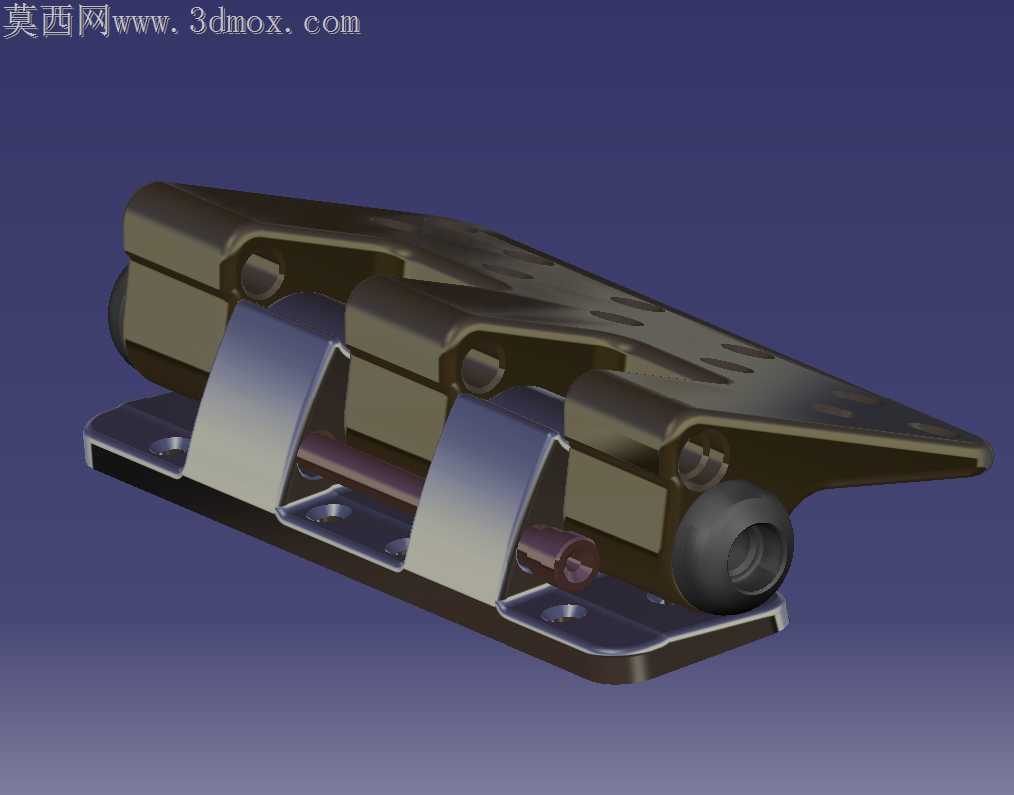

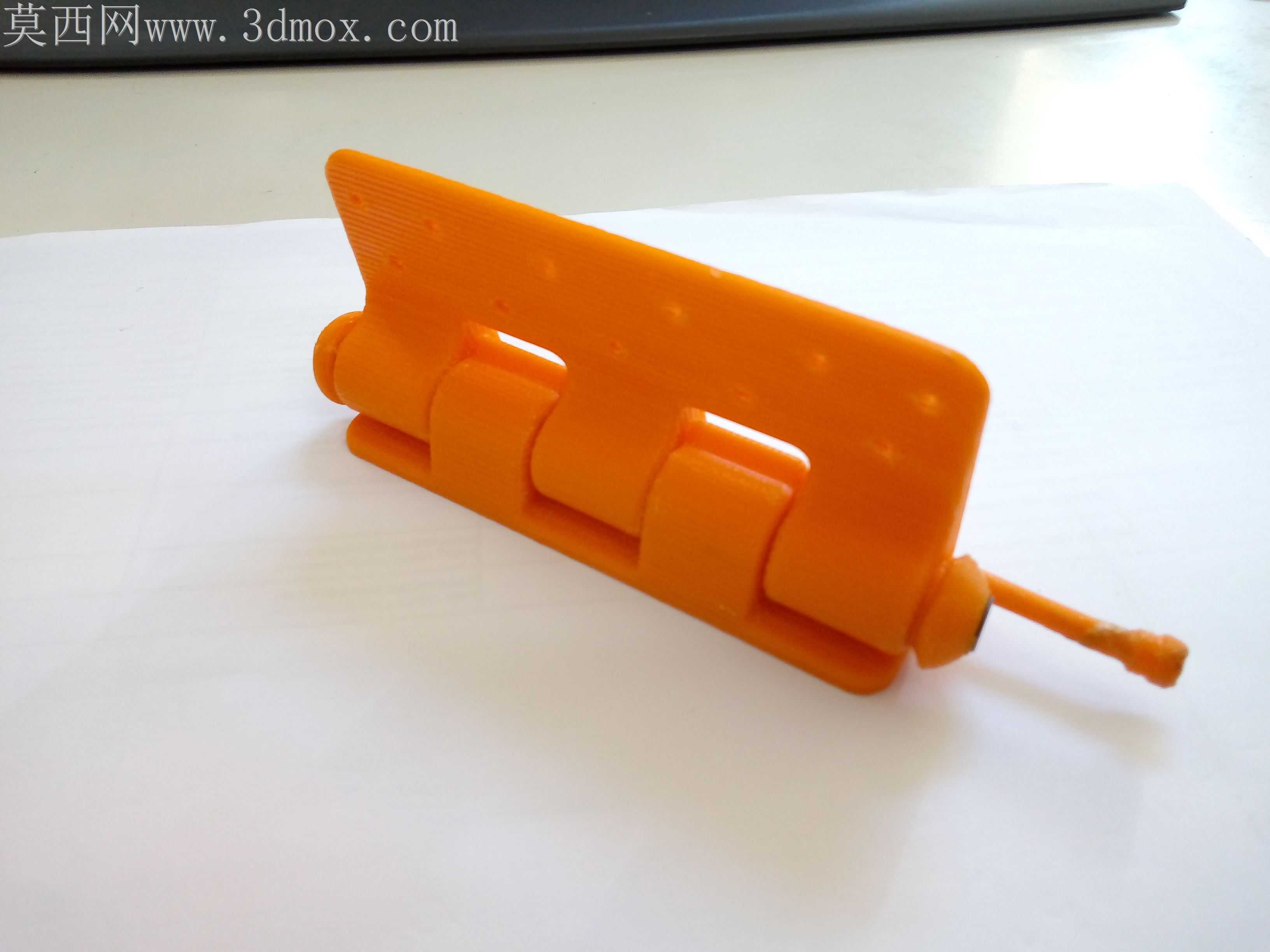

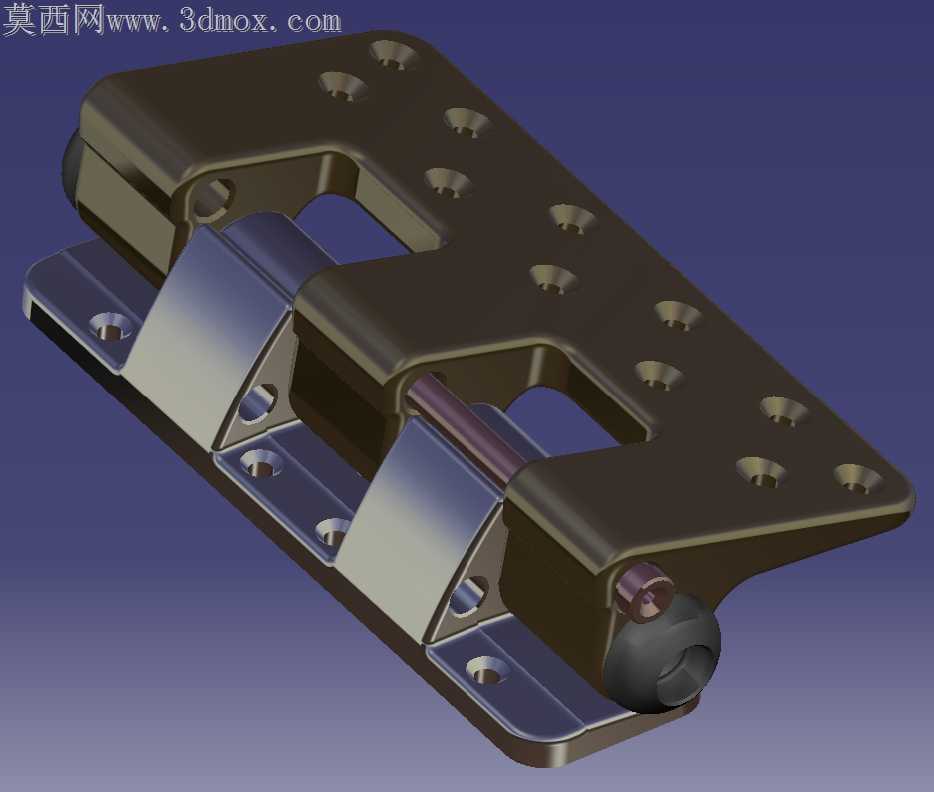

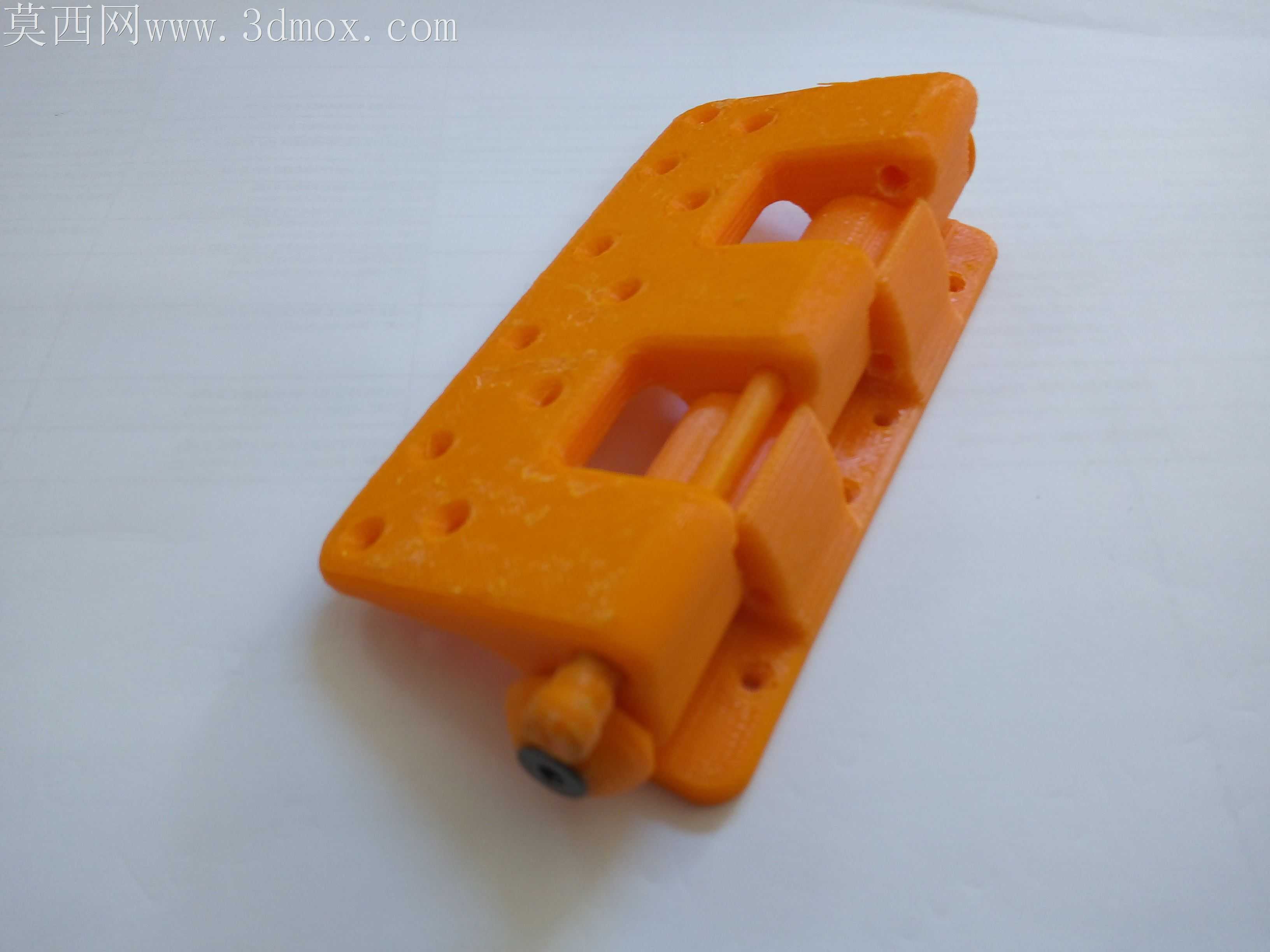

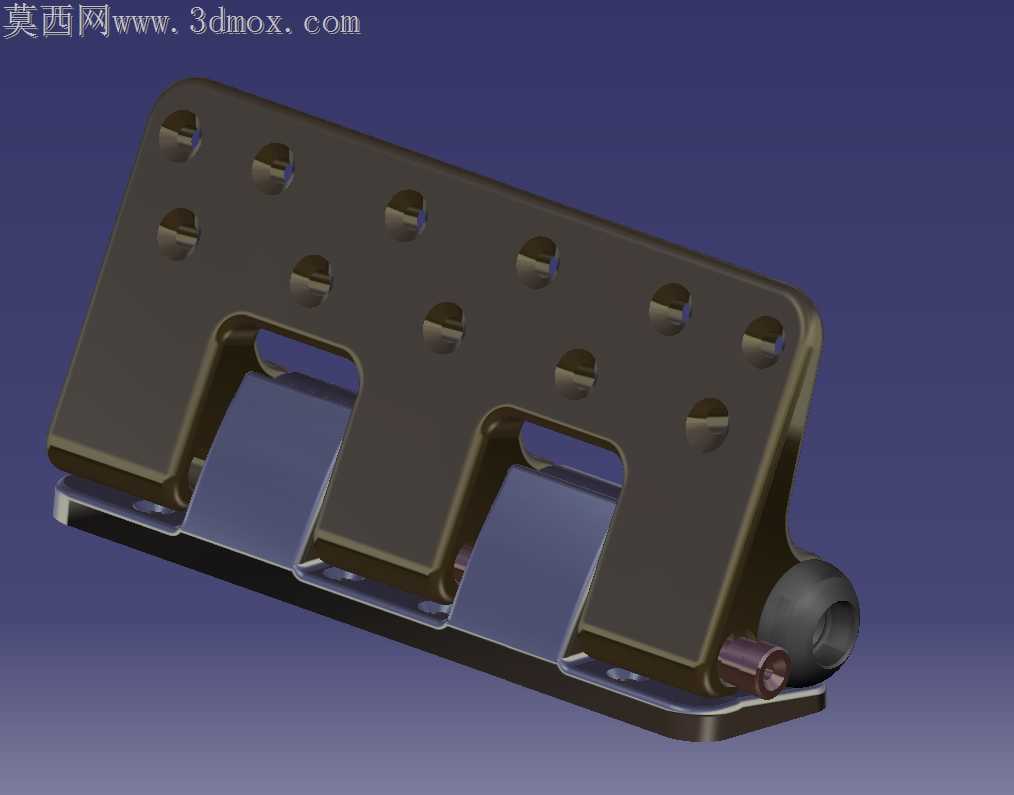

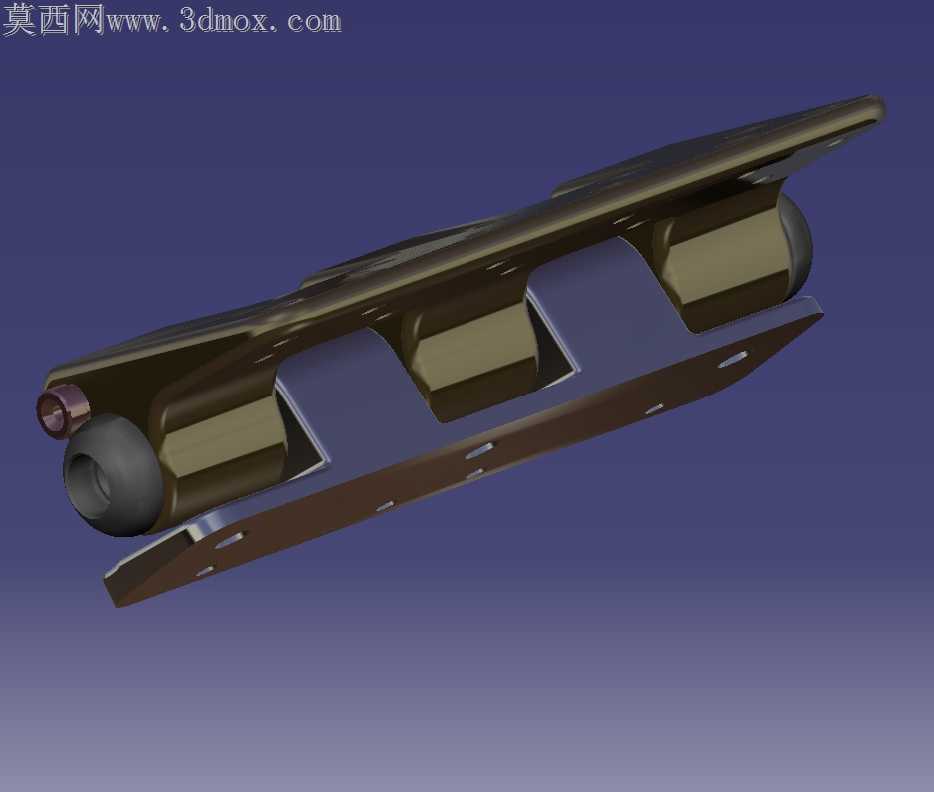

传统外露式搭扣锁合盖板时，常出现锁舌对位偏移、振动工况下自行松脱的问题，额外加装锁具不仅增加柜体加工工序，外露的锁具凸起还容易在设备搬运过程中剐蹭操作人员衣物，甚至勾挂周边管线引发安全隐患。这款自锁铰链把锁止功能完全集成在铰接结构内部，合页翻转到闭合位置时，内置的弹性顶销会自动卡入铰接轴的定位凹槽，不需要额外加装搭扣或者锁夹就能完成盖板的固定。从加工适配的角度看，铰链的两个安装基板都采用了等距排布的沉头安装孔，孔位间距统一适配市面上常见的工业铝型材、冷轧钢板柜体的安装孔系，不需要现场二次配钻，沉头孔的深度经过精准核算，装配后螺丝端面完全没入基板平面，不会出现凸起刮擦盖板表面的情况。铰接位置的轴套采用了分体式镶嵌结构，不需要在厚重的基板上加工高精度的整段轴孔，只需要在基板两侧加工同轴的浅孔压入铜质轴套，就能把铰接轴的转动同轴度控制在0.02mm以内，既降低了大件深孔加工的难度，也减少了后期维护时的更换成本，轴套磨损后只需要敲出旧轴套压入新件即可，不需要整体更换铰链主体。锁止机构的触发顶销采用了圆弧端头设计，盖板翻转到闭合角度前15度时，顶销会顺着铰接轴的导向斜面缓慢压缩内置弹簧，到达闭合位置时弹簧自动顶推顶销卡入锁止槽，整个锁止过程没有生硬的金属撞击，不会产生额外的装配噪音。考虑到户外设备使用的防腐需求，铰链的外露钣金边缘都做了R1.5的圆角钝化处理，没有尖锐的切削毛边，喷涂塑粉时不会出现边角漏涂的问题，长期在潮湿多尘的工况下使用也不会从边角位置开始锈蚀。铰接轴的末端加装了阻尼橡胶堵头，既可以遮挡轴端的装配缝隙，避免粉尘进入铰接位置造成卡滞，也能在盖板快速翻转到最大开启角度时提供软缓冲，避免金属硬碰撞产生的变形。锁止释放的拨钮设置在铰链侧方的隐蔽位置，需要解锁时只需要用手指向内按压拨钮就能带动顶销退出锁止槽，不需要额外使用工具，拨钮的按压行程设置为8mm，既不会因为误触轻易解锁，也不会因为按压力度过大造成操作困难。两个基板之间的铰接间隙控制在0.1mm，既保证转动时没有卡顿晃动感，也不会因为间隙过小出现热胀冷缩抱死的问题，适配-20℃到80℃的工作环境温度区间，不管是户外机柜还是工业设备的检修盖板，都能稳定实现闭合自锁、开启顺畅的使用效果。
