1英寸规格三爪自定心卡盘精密结构

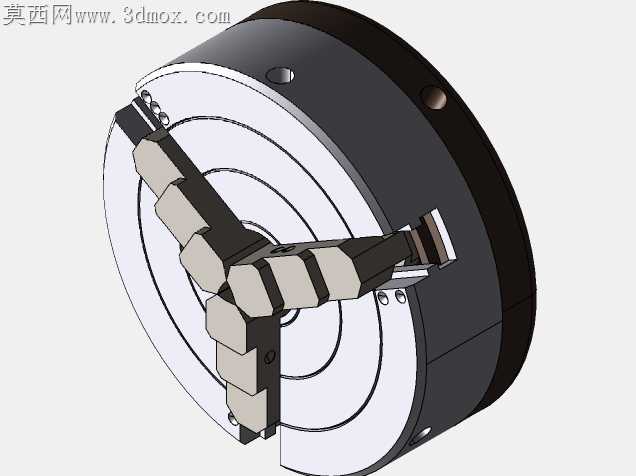

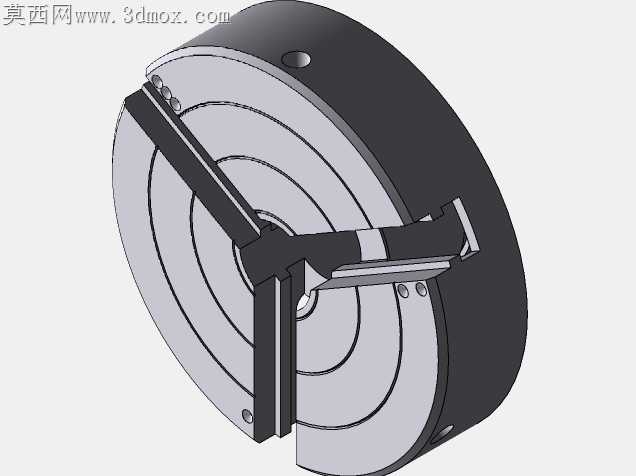

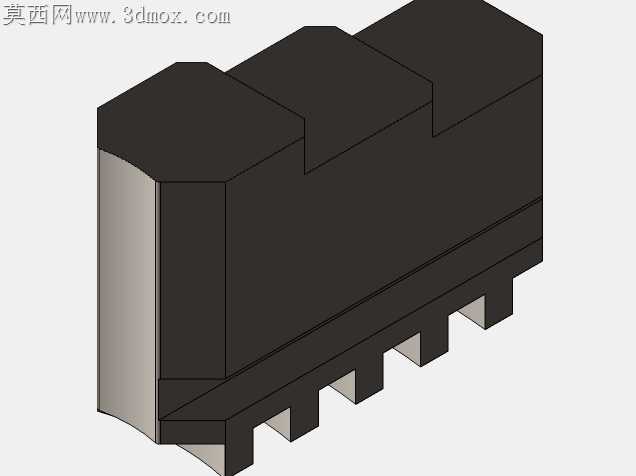

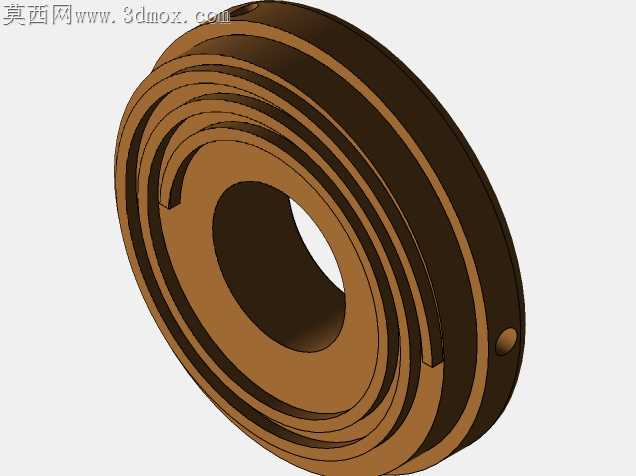

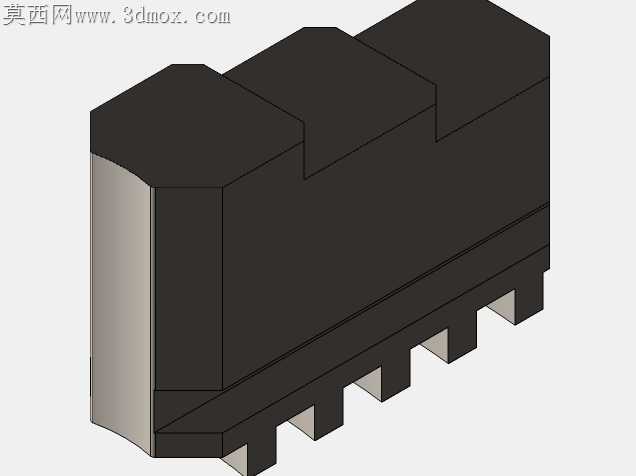

车间里小规格车床装夹1英寸以内细轴类工件时，常遇到普通卡盘卡爪行程冗余、定心精度飘移的问题，反复打表找正耗去大半辅助工时，薄壁件装夹还容易因为卡爪接触面应力集中夹出变形凹痕。这款卡盘的卡爪采用阶梯式分段咬合结构，每段卡爪的夹持面做了微弧倒角处理，和工件接触时不会形成硬棱切割应力点，装夹薄壁铝套、细铜轴这类易变形工件时，夹持力能顺着弧面均匀分散，不会出现局部压痕。盘体背面的连接止口做了0.01毫米的公差带设计，和车床主轴法兰对接时，不需要反复修磨止口面就能保证同轴度，避免了传统卡盘安装时靠铜棒敲正、反复拧螺栓调间隙的麻烦。卡爪和内部盘丝的啮合齿做了等距修形，每一个齿的啮合间隙控制在0.005毫米以内，转动卡盘扳手时三个卡爪同步进给的偏差极小，装夹棒料时不需要反复调整每一个卡爪的松紧，一次扳动就能完成定心夹紧。盘体侧面的锁紧孔位置做了沉台处理，锁紧销插入后不会突出盘体外圆，高速旋转时不会因为突出件产生风阻和动平衡偏差，长时间连续车削也不会出现卡爪松动移位的情况。卡爪的滑动导轨面做了微储油槽设计，日常维护时只需要在槽内注入少量润滑脂，就能保证卡爪长时间滑动顺畅，不会因为铁屑嵌入导轨出现卡滞、爬行的问题，哪怕是加工铸铁件产生的细碎铁屑，也会被储油槽边缘的倒角挡在导轨外侧，清理时只需要用毛刷一扫就能去除，不用拆开卡盘彻底清洗。盘体前端的防尘挡圈和卡爪根部做了迷宫式配合，切削液和细碎铁屑不会进入卡盘内部的盘丝传动区域，避免了铁屑卡涩盘丝导致的卡爪进给不均问题，日常使用的维护周期能比普通卡盘延长两倍以上。夹持小直径工件时，最内侧的卡爪阶梯面刚好贴合工件外圆，不会出现普通卡爪因为接触面积过小导致的工件夹歪、车削时振刀的问题，哪怕是伸出卡盘长度三倍于直径的细长轴，也能保证装夹刚性，车削外圆的圆度偏差能控制在0.008毫米以内，完全满足精密小零件的加工要求。
