16米级近岸执勤海岸警卫艇结构设计

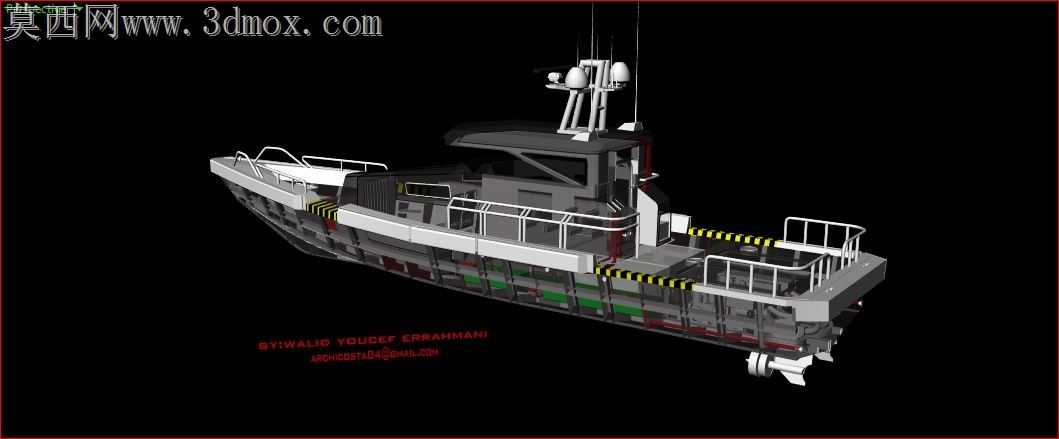

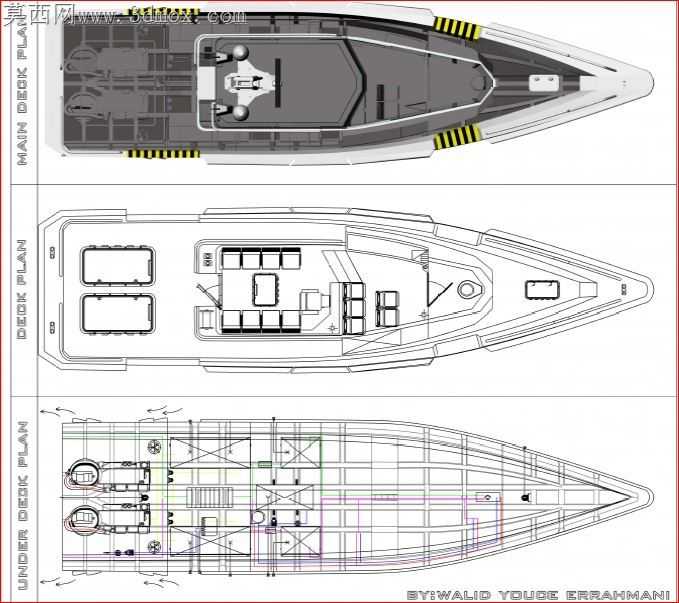

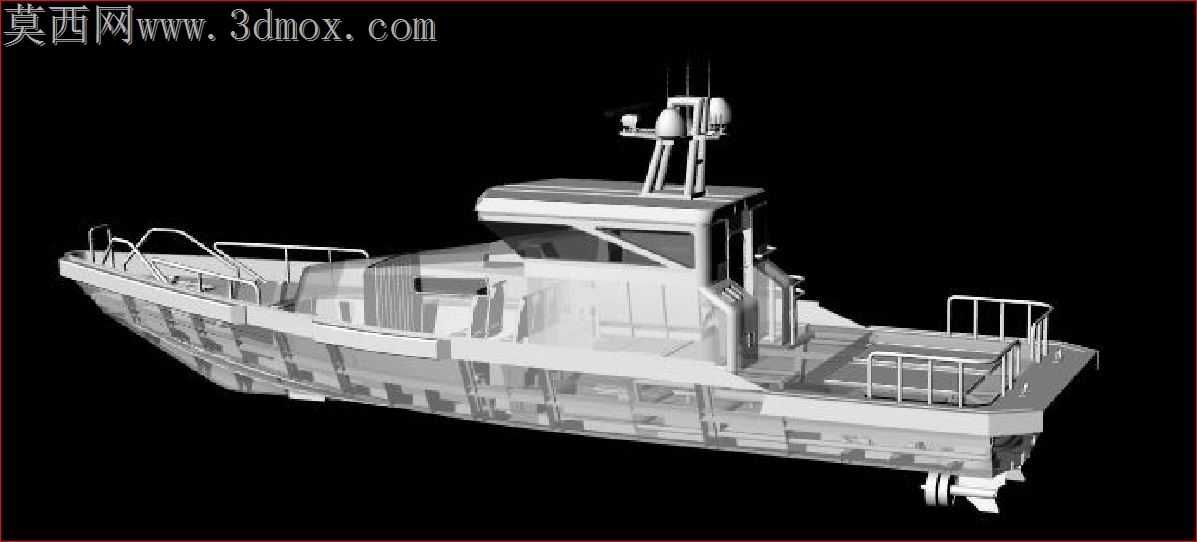

近岸执勤艇常年在浪高0.5-1.2米的碎浪带作业，铝合金薄板焊接的船体极易出现舷侧加强筋与外板连接位置的疲劳开裂，传统等间距布置的骨材在靠泊碰撞时，往往会因为应力集中点刚好落在碰垫接触区，出现局部凹陷后连带撕裂焊缝的问题。这款16米规划船体的舷侧栏杆基座没有直接焊接在外板上，而是在甲板边板内侧预留了整圈的内嵌式安装槽，栏杆立柱底部的连接法兰藏在槽内，靠泊时哪怕护舷被挤压变形，冲击力也会先传递到甲板纵桁上，不会直接拉扯薄外板。主甲板边缘的黄黑警示条不是后期贴图的装饰，对应位置的甲板下方刚好是压载水舱的检修通道，防滑纹的凸起高度比周边甲板高1.2毫米，雨天浪溅积水时，执勤人员穿戴防滑靴踩过，能比普通防滑甲板多提供30%左右的摩擦阻力，不会因为通道边缘湿滑摔落。上层建筑的驾驶室前窗倾斜角度做了反复调整，没有追求视觉上的流线型大倾角，而是刚好让夜间航行时的驾驶台内部灯光反射落在视线下方15度的位置，不会在雨雾天形成反光干扰瞭望，同时窗框的雨水导流槽直接延伸到侧舷的排水孔，不会让雨水顺着玻璃流到侧门位置结冰或者积盐。机舱区域的格栅踏板下方，预留了20毫米的积液槽，日常维护时渗漏的油污、甲板冲洗的海水会顺着格栅缝隙流到槽内，通过单向止回阀排到舷外，不会积在踏板表面让检修人员滑倒。船艏的护舷材质匹配了近岸码头的混凝土立面摩擦系数，固定螺栓全部采用沉头设计，不会在靠泊时刮蹭码头的橡胶护舷留下划痕，也避免螺栓外露被缆绳反复摩擦断裂。尾部的登乘平台栏杆做了快拆设计，需要释放救生艇或者接驳落水人员时，不用工具就能在10秒内拆下中段栏杆，留出足够的操作空间，平时插好保险销就能满足航行时的防护要求，不会因为频繁拆装出现连接间隙晃动。船体内部的纵骨间距在船艏0.2倍船长区域做了加密处理，比船中位置的骨材间距小150毫米，应对迎浪时的砰击载荷，不用额外增加外板厚度就能满足结构强度要求，整船重量能比同尺度常规设计轻近0.8吨，航速和续航都能留出优化余量。
