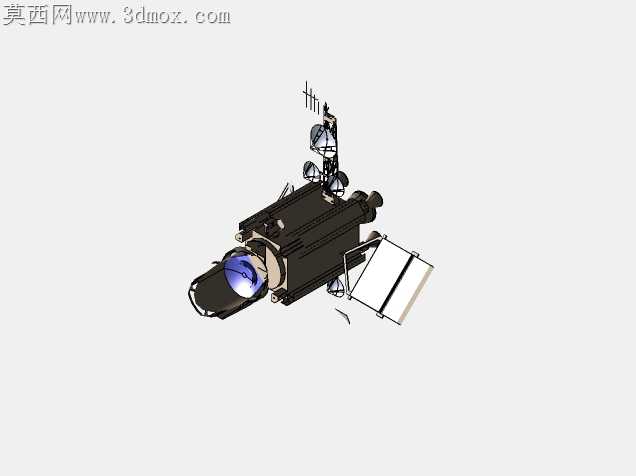

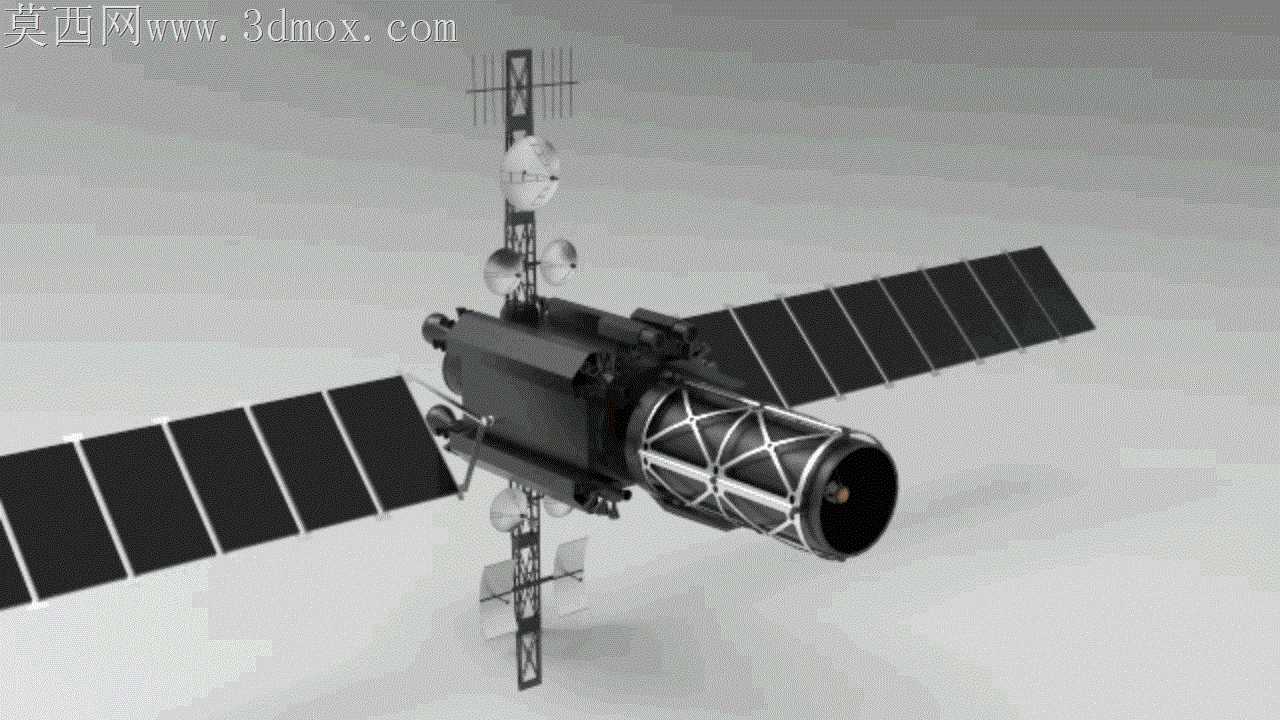

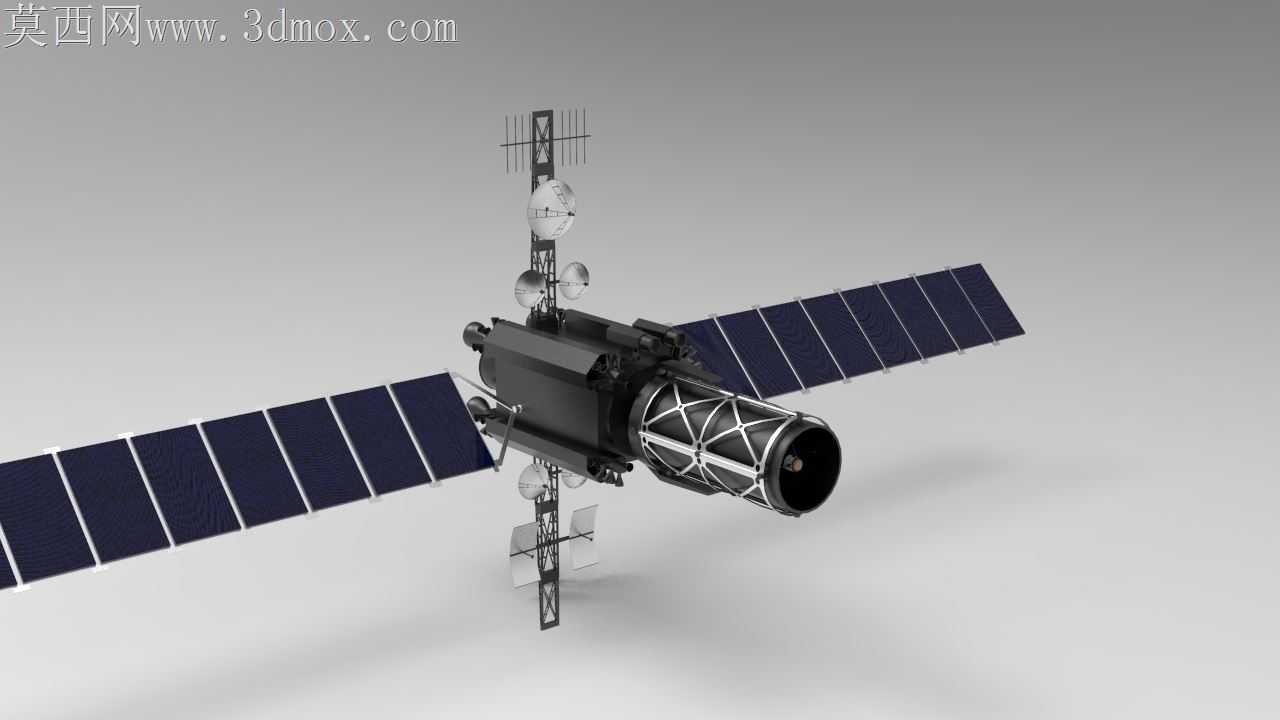

高精度导航卫星结构三维数模

星载设备在近地轨道服役时，要承受发射阶段的剧烈振动、在轨运行时的极端温差以及宇宙射线辐照，每一处结构的加工适配性都直接决定整星的服役寿命。这款导航卫星的数模在结构设计阶段就充分考虑了加工环节的工艺可行性，没有为了视觉效果刻意添加无法落地的异形结构。主承力筒采用桁架式网格构型，每根桁条的截面尺寸都匹配现有碳纤维缠绕工艺的加工极限，相邻桁条的节点位置避开了复合材料铺层的应力集中区，不需要额外定制异形工装就能完成铺层固化，大幅降低了样件试制的成本。两侧的太阳能帆板与星体的连接铰链，数模里预留了0.02mm的装配公差间隙，刚好抵消帆板基板在真空环境下的热胀冷缩变形量，不会出现低温环境下铰链卡滞、高温下结构挤压开裂的问题。帆板表面的电池片分格尺寸，完全匹配现有空间用太阳能电池片的标准裁切规格，不需要额外定制非标尺寸的电池片，减少了物料采购的周期与成本。星体上搭载的多组通讯天线，安装法兰的孔位严格遵循航天通用安装接口标准，数模里标注的安装面平面度要求控制在0.01mm以内，既保证天线信号传输的相位精度，又不会因为精度要求过高提升机加工的难度。镜头端的遮光罩采用薄壁锥面结构，壁厚控制在1.2mm，既满足空间杂散光遮挡的光学要求，又适配铝合金薄壁件的车削加工参数，不会出现加工时薄壁振刀导致的表面粗糙度不达标问题。星体表面伸出的数根杆状天线，根部做了圆弧过渡的加强结构，避免发射阶段振动过载导致的根部断裂，过渡圆弧的半径匹配五轴加工中心的刀具路径，不需要后续钳工手工修磨就能达到设计的应力分散效果。数模里所有的走线槽位置都预留了足够的线缆弯曲半径，适配航天用屏蔽线缆的最小弯曲要求，不会出现装配时线缆弯折过度导致的信号屏蔽层破损。不同舱段的对接面采用阶梯式止口定位，止口的配合公差选在H7/h6的间隙配合区间，既保证舱段对接时的同轴度要求，又不会因为公差过紧导致装配时卡滞，甚至划伤对接面的导电氧化层。每一处外露的紧固件安装位都做了沉头孔设计，沉头深度刚好匹配航天用标准紧固件的头部高度，不会出现紧固件突出星体表面影响气动特性或者刮蹭其他设备的问题。
