900兆赫八木通讯天线结构设计

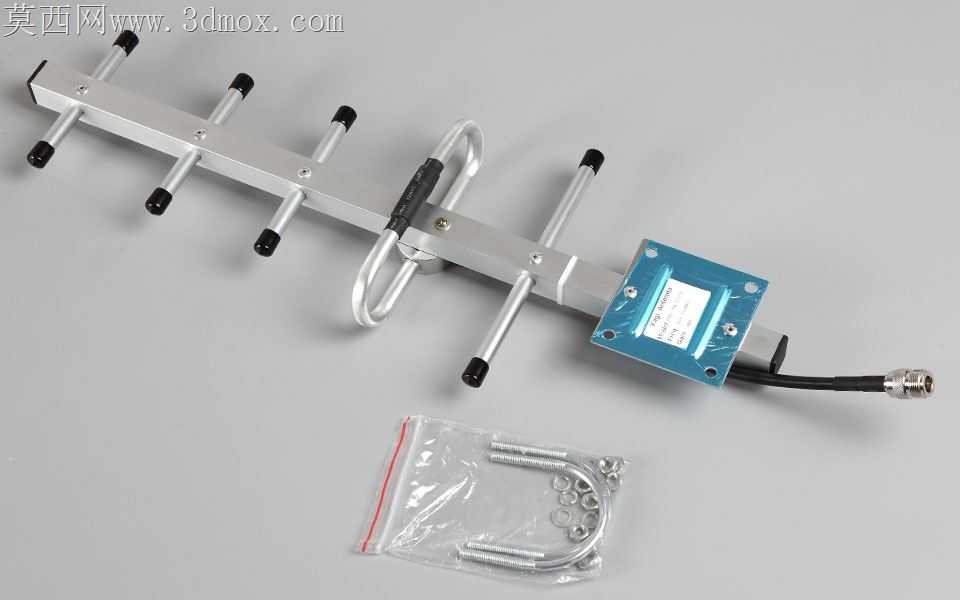

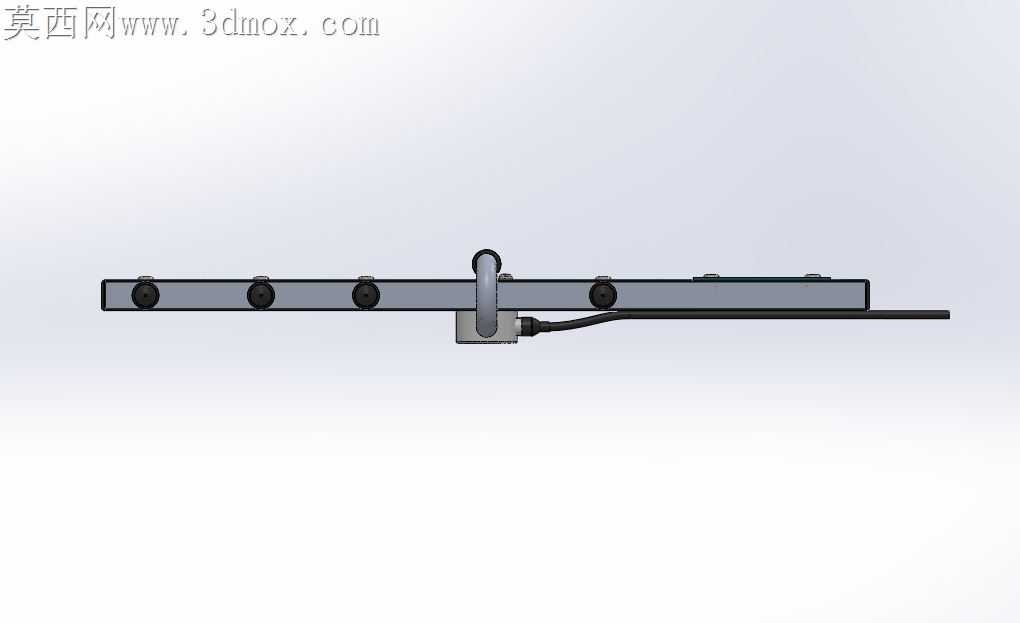

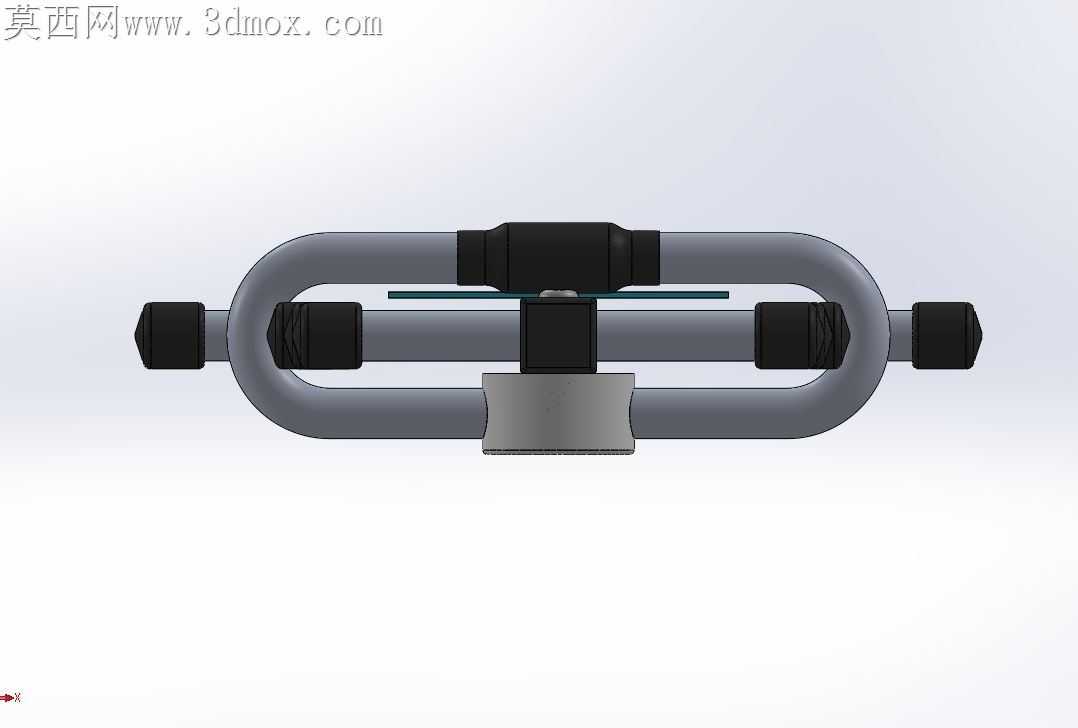

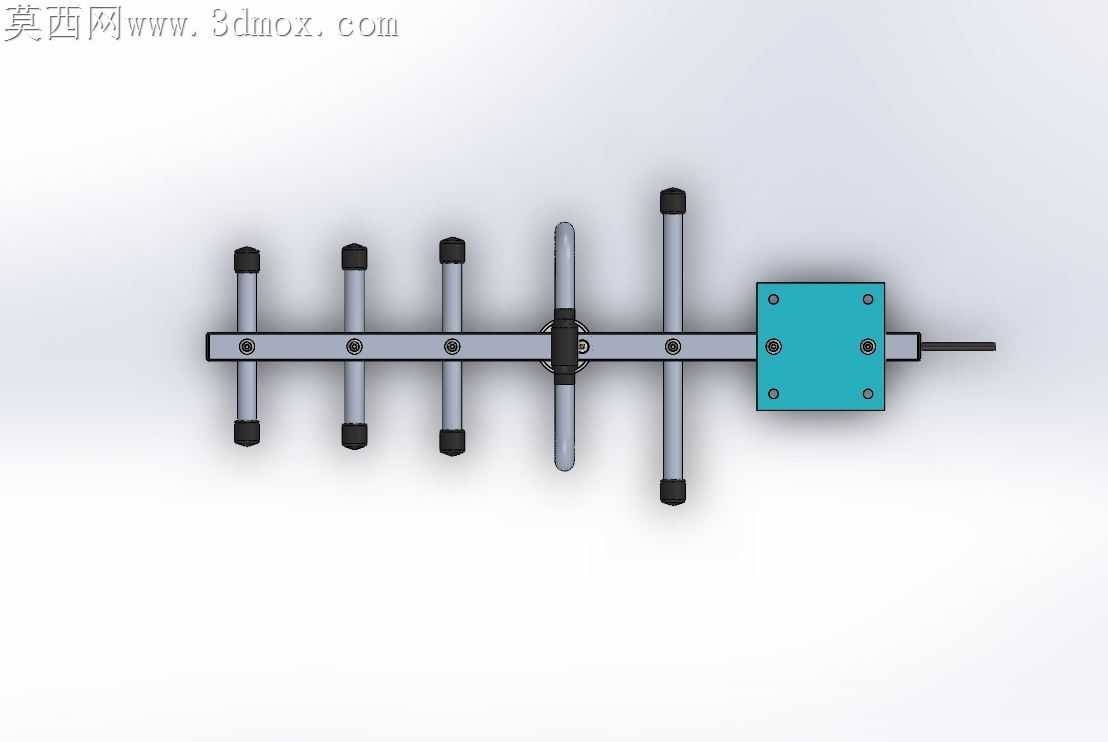

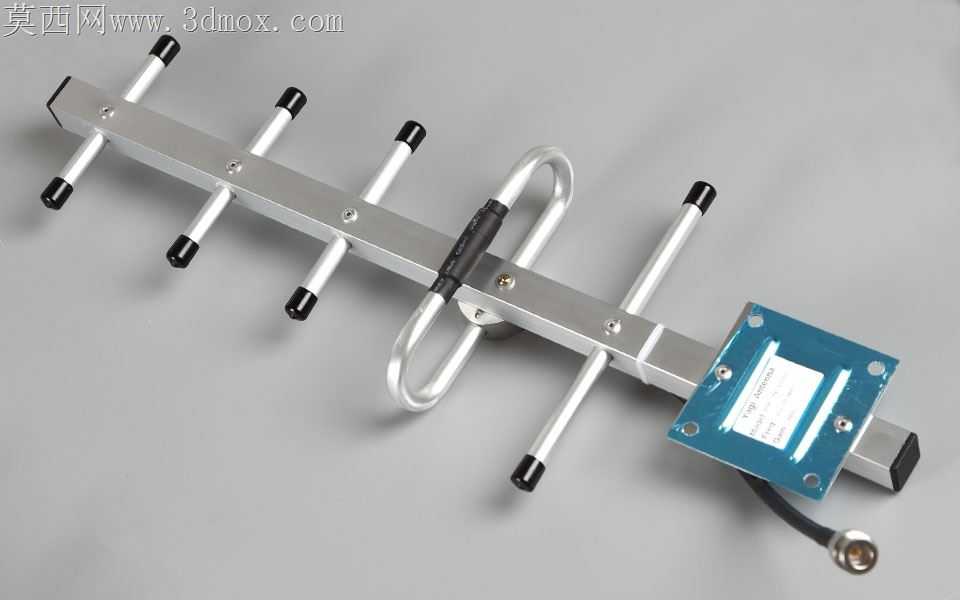

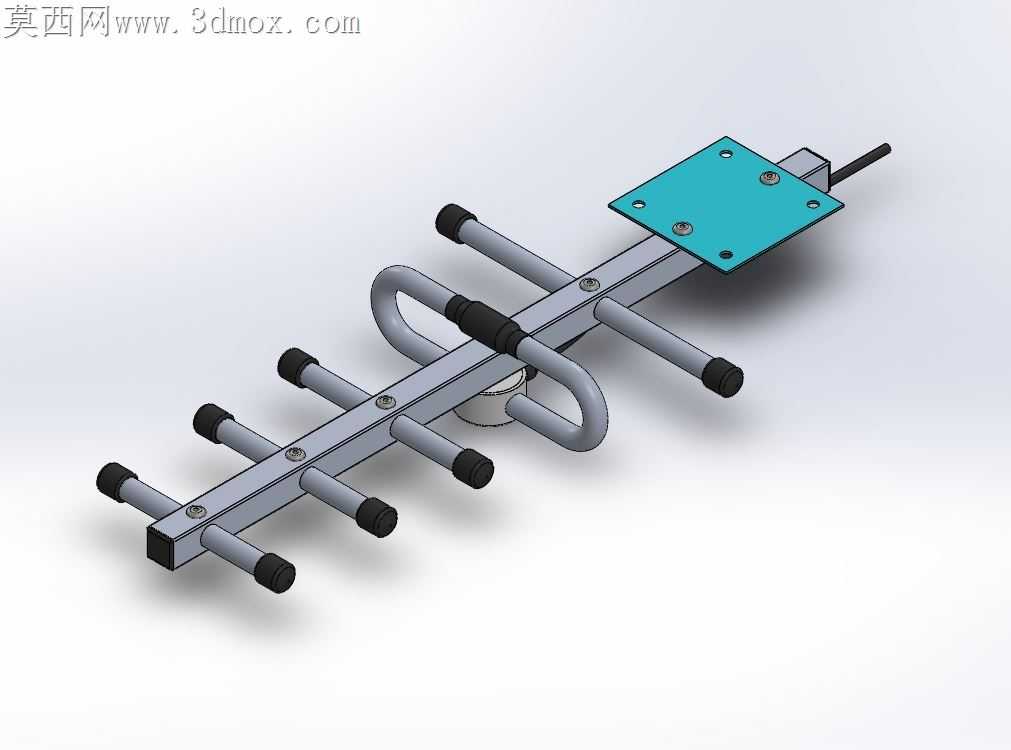

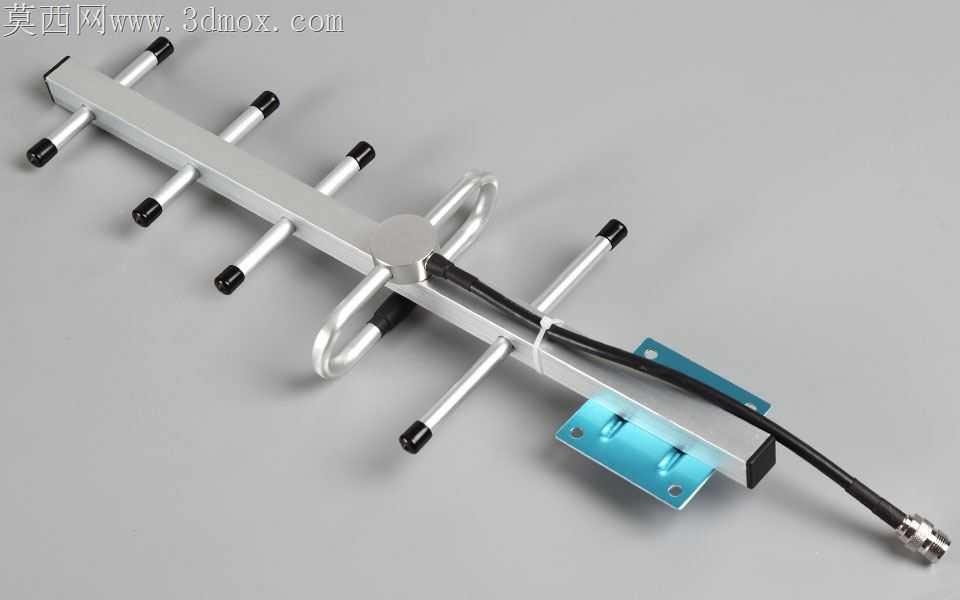

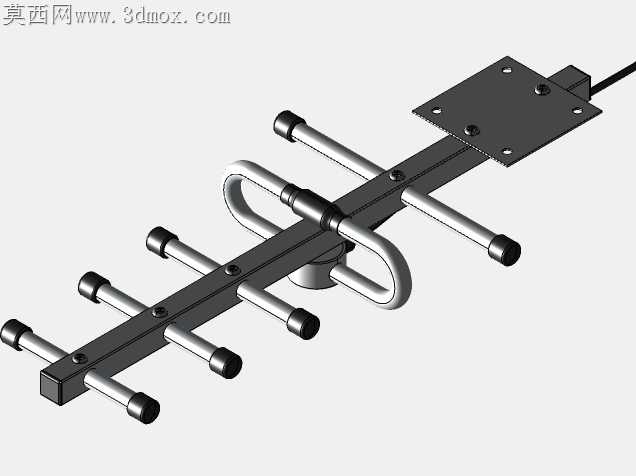

户外通讯场景里，八木天线的振子固定位长期受风力交变载荷影响，很容易出现振子偏移、馈点接触不良的问题，直接拉低信号增益的实际表现。这款900兆赫线性八木天线的结构设计，从加工适配的角度做了不少针对性的细节调整，完全避开了常规同类产品的加工和装配隐患。主杆采用等截面矩形铝型材基底，所有引向振子、反射振子的安装孔位都沿主杆中轴线做等距排布，孔位公差控制在0.02mm范围内，既方便数控钻床一次装夹完成全部孔位加工，减少二次装夹带来的位置度误差，也能保证各振子安装后与主杆的垂直度，避免振子倾斜导致的方向图畸变。振子端部的黑色塑胶封帽，和金属振子管采用过盈配合设计，加工时只需要将振子管端部做简单的倒角处理，就能实现封帽的压入装配，不需要额外涂胶或者加装紧固件，既提升了装配效率，也能避免户外使用时雨水顺着振子管内壁渗入主杆固定位，造成金属件锈蚀。中部的弯折馈电结构，没有采用常规的焊接固定方式，而是用U型金属卡箍搭配绝缘衬套将馈电振子固定在主杆上，卡箍的压紧面做了滚花处理，即使长期受温度变化带来的热胀冷缩影响，也不会出现馈电振子移位的问题，同时绝缘衬套隔绝了馈电结构和主杆的直接接触，避免信号传输过程中的驻波比异常。顶部的蓝色安装固定板，四个安装孔做了沉头处理，固定螺丝拧入后不会突出板件表面，板件和主杆的连接位采用了嵌入式定位槽设计，装配时只需要将主杆卡入定位槽再拧紧紧固件即可，不需要额外做位置校准，能大幅降低现场安装的调试难度。所有金属件的边缘都做了R0.5的圆角处理，既避免加工过程中锐边割手的问题，也能减少户外使用时的尖端放电现象，提升雷雨天气下的使用安全性。振子的长度严格匹配900兆赫频段的谐振长度，加工时采用定长切割工艺，每根振子的长度误差控制在0.1mm以内，保证整机组装后能稳定实现10dbi的信号增益，不需要后期反复修剪振子长度来调试谐振点。
