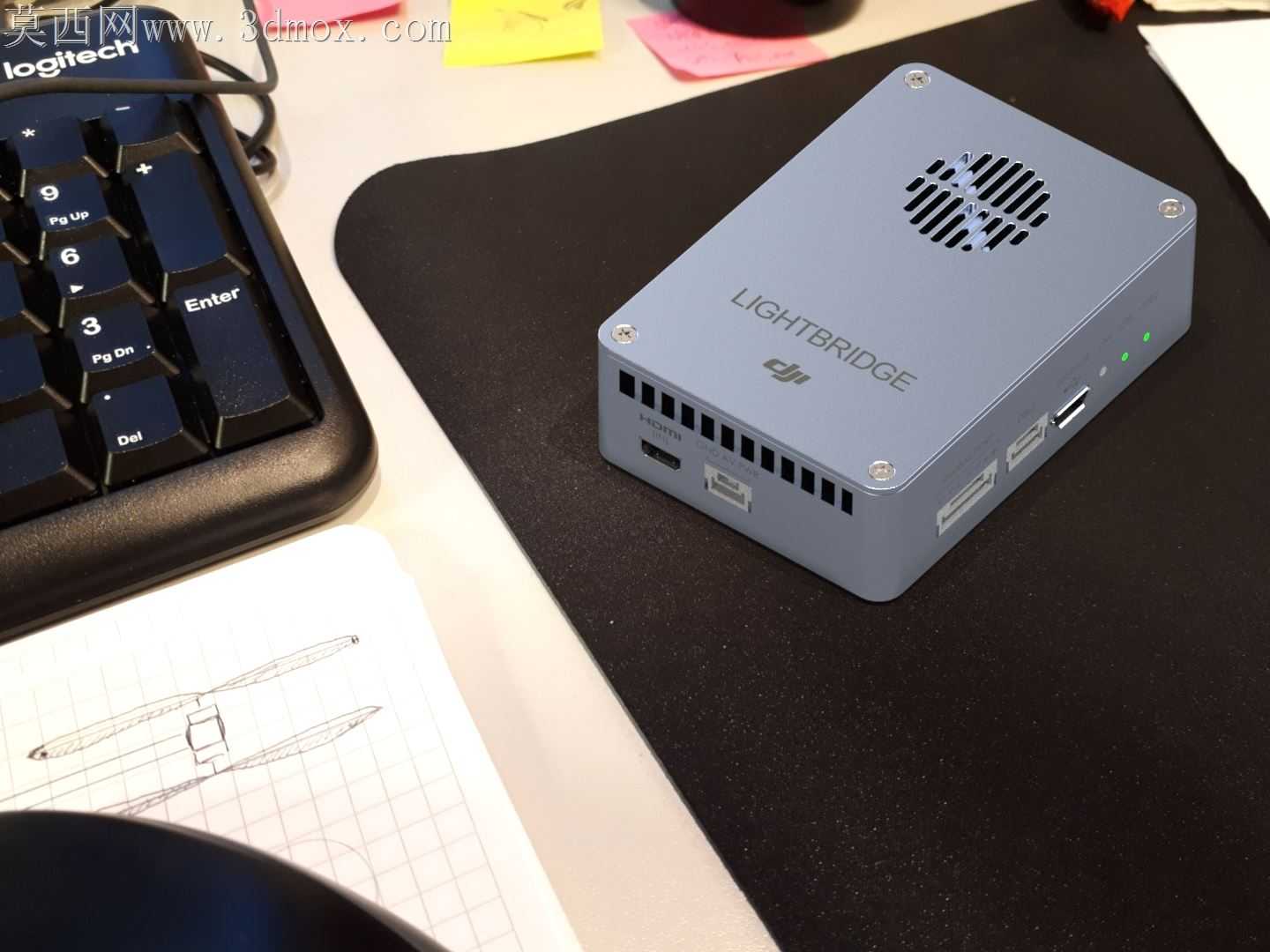

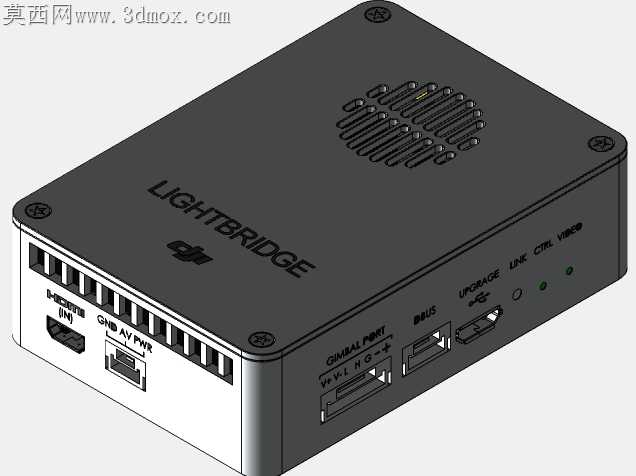

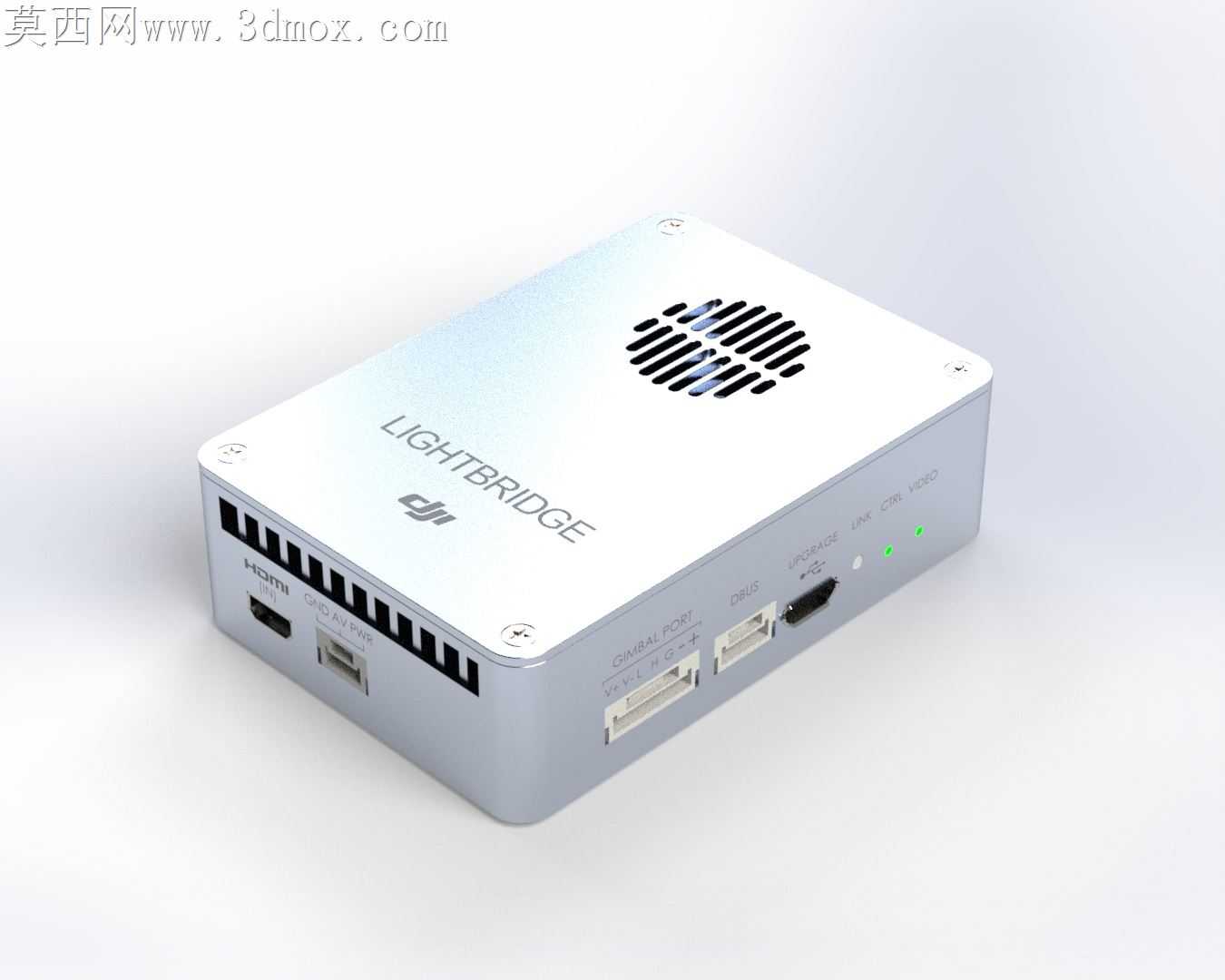

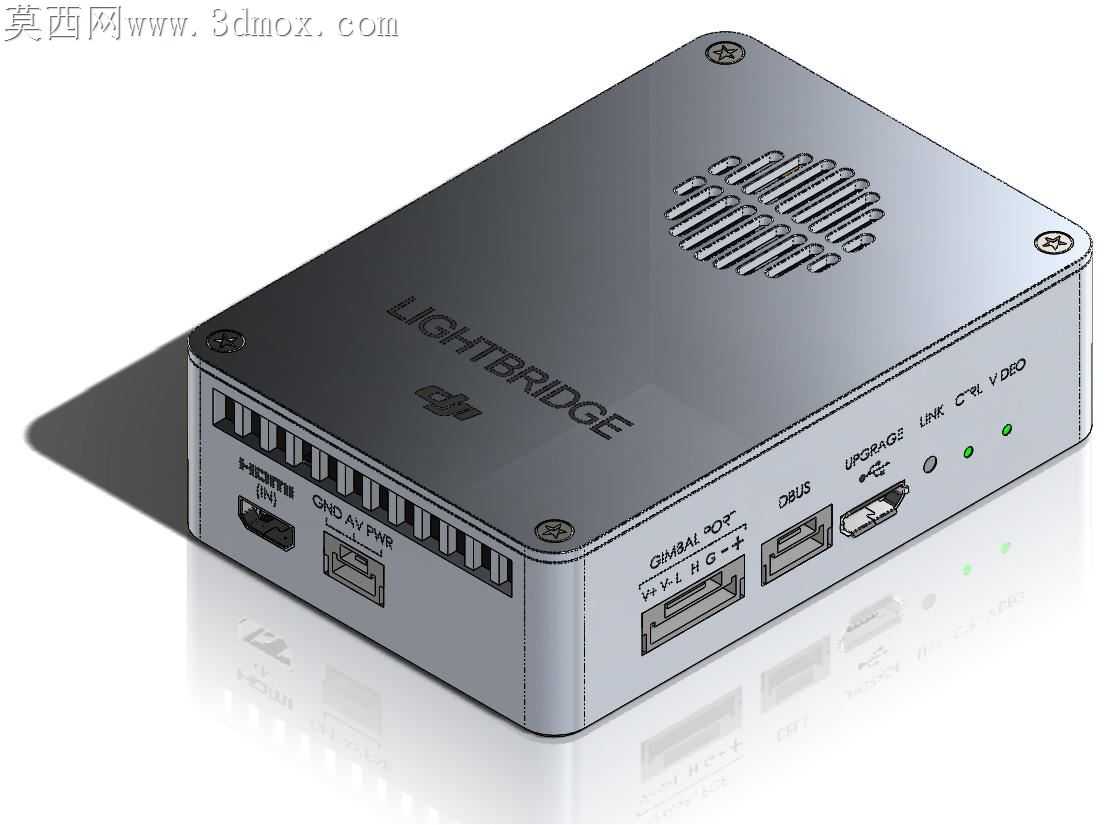

大疆Lightbridge2高清图传设备结构设计

消费级航拍图传设备的外壳加工，最容易踩的坑是接口公差与散热结构的矛盾——不少初版手板做出来，要么HDMI、USB接口插拔时外壳边缘卡滞，要么顶部散热格栅开孔过密导致CNC加工时薄壁崩边，要么内部PCB固定柱位置偏斜装板时顶到元器件。这套图传的外壳结构在加工适配层面做了不少务实的取舍，没有追求炫技的异形曲面，全件采用6061铝合金铣削后做阳极氧化处理，所有外露接口的边缘都做了0.3mm的倒角避让，既避免插拔线材时刮伤接头镀层，也给注塑成型的接口防尘塞预留了装配间隙，不会出现塞子盖不严的问题。顶部的散热格栅没有采用密集的细孔设计，而是用宽度1.2mm的长条开槽，槽间距留足1.5mm的壁厚，CNC走刀时不会因为薄壁刚性不足产生振纹，阳极氧化时也不会因为槽内积酸导致色差，格栅下方预留了0.8mm的导热硅胶垫安装位，刚好贴合内部主控芯片的散热面，不用额外加装散热风扇就能满足长时间户外高温环境下的工作需求。侧面的状态指示灯开孔做了沉台设计，导光柱卡入后不会突出外壳表面，运输或者装机磕碰时不会把导光柱撞掉，固定PCB的铜柱不是直接和外壳一体铣出，而是采用压铆铜柱的方案，既避免了一体柱壁厚不足滑牙的问题，也能在铜柱损坏时单独更换，不用报废整个外壳。外壳的合缝面做了0.1mm的止口设计，上下盖装配后不会出现错位缝隙，哪怕在多尘的户外作业场景，灰尘也很难顺着缝隙进入设备内部，所有边角都做了R1.5的圆角处理，阳极氧化时不会出现边角积色过深的问题，手持移动时也不会刮伤操作人员的手部。接口排布上把高频视频接口和供电接口分置两侧，避免线材插拔时互相干扰，也给不同功能的线材预留了足够的弯折空间，不会出现线材插好后弯折半径过小导致接头损坏的问题。外壳表面的logo采用激光镭雕工艺，没有采用丝印或者粘贴铭牌的方案，长时间户外使用不会出现标识磨损脱落的问题，底部的防滑胶垫预留了0.5mm深的沉槽，胶垫粘贴后不会突出底面，设备放置在操作台或者航拍设备机架上时不会出现滑动偏移。
