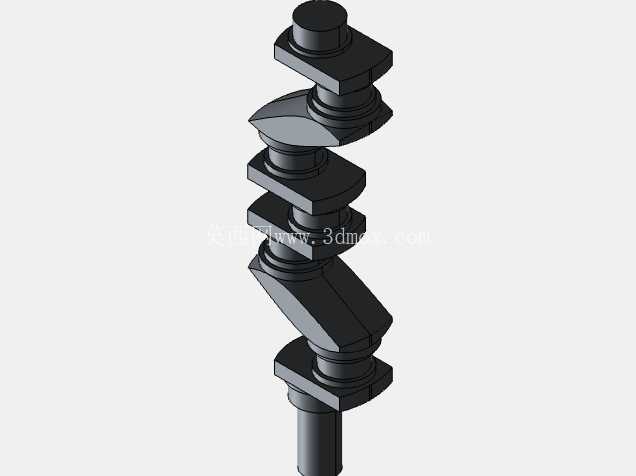

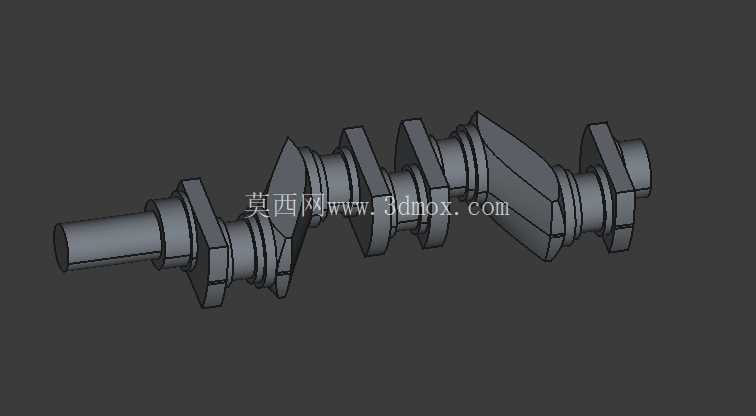

汽车发动机三缸曲轴结构三维数模

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，这款三缸机型配套的曲轴结构，在小排量乘用车、通用小型动力机组的动力舱布局中适配性极强，尤其适配横置前驱的紧凑级车型动力总成布置，能在有限的机舱横向空间内完成动力输出端与变速箱输入轴的同轴对接，同时平衡三缸机型的一阶往复惯性力矩，降低整机运行时的振动传递。从实际功能实现逻辑来看，这款曲轴的主轴颈与连杆轴颈采用错角120度的空间布置，完全匹配三缸发动机的点火间隔角设计，每个连杆轴颈对应一个气缸的连杆大端安装位，工作过程中依次承接三个气缸做功冲程传递的爆发压力，通过曲柄臂的力矩转换，将活塞的上下往复运动转化为曲轴绕主轴线的连续旋转，最终通过后端的法兰结构把扭矩传递给飞轮与传动系统。设计阶段首先要敲定的是主轴颈的中心距与轴颈直径参数，这部分尺寸直接决定了曲轴的整体抗弯强度，同时要匹配缸体主轴承座的安装孔位公差，主轴颈的圆柱度、同轴度公差需要控制在微米级，避免高速运转时出现轴瓦偏磨、油膜破裂的问题。连杆轴颈的偏心距也就是曲柄半径，直接决定了发动机的活塞行程，这个参数和气缸缸径共同决定了发动机的单缸排量，在建模过程中需要严格保证曲柄半径的尺寸一致性，三个连杆轴颈的偏心距偏差不能超过0.02mm，否则会导致各缸压缩比不一致，出现整机运转抖动、动力输出不均的问题。

　　曲柄臂的外形设计采用了非对称的扇形配重结构，这部分结构是平衡三缸机往复惯性力的关键，建模时需要根据活塞连杆组的往复运动质量、旋转运动质量计算配重的质心位置与质量矩，通过扇形块的轮廓修形，抵消连杆轴颈、连杆大端旋转产生的离心力，以及活塞组件往复运动产生的一阶、二阶惯性力矩，减少曲轴运转时对主轴承座的冲击载荷。油道的设计采用了斜向贯穿的内部通油结构，从主轴颈表面的油孔斜向打通至对应连杆轴颈的表面，发动机工作时，主油道的压力机油会通过主轴颈油孔进入曲轴内部油道，直接输送到连杆轴颈与轴瓦的配合间隙内，形成稳定的压力润滑油膜，避免轴颈与轴瓦出现干摩擦，油道的孔口位置做了倒角过渡处理，防止机油流动时出现节流损失，同时避免应力集中导致的油道开裂风险。

　　曲轴前端的轴段设计了正时齿轮、皮带轮、扭转减振器的安装定位面，通过半圆键实现周向定位，轴端的螺纹孔用于锁紧前端轮系组件，保证配气正时、附件驱动系统与曲轴的转动相位完全同步；后端的法兰盘设计了定位销孔与螺栓孔，用于固定飞轮组件，法兰端面的端面跳动公差需要严格控制，避免飞轮运转时出现端面摆振，影响离合器的接合平顺性。安装边界方面，这款曲轴的轴向定位采用中间主轴颈两侧的止推片结构，建模时预留了止推片的安装间隙，保证曲轴受热膨胀时能有合适的轴向窜动量，不会出现卡滞问题；所有轴颈的表面都设计了高精度的磨削加工余量，圆角过渡位置采用了沉割圆角结构，在保证轴颈有效配合长度的前提下，降低圆角位置的应力集中系数，提升曲轴的疲劳强度，应对发动机高转速、高爆发压力下的交变载荷冲击。

　　在实际装配场景中，这款曲轴需要与缸体主轴承盖、轴瓦、连杆、活塞组件完成配装，轴颈与轴瓦的配合间隙需要根据机油粘度、工作温度区间设定在合理范围，间隙过大会导致机油压力不足，间隙过小则会出现热态下的抱轴故障。建模过程中对所有配合面的尺寸公差、形位公差都做了对应标注，能直接用于后续的工程图转化、工艺编制与加工仿真，覆盖从概念设计到样机试制的全流程结构验证需求，也可用于动力总成的装配干涉检查、运动学仿真分析，验证曲轴运转过程中与缸体、连杆、活塞的运动间隙是否合理，避免出现运动干涉问题。
