电动喷射船配套拖运挂车结构设计

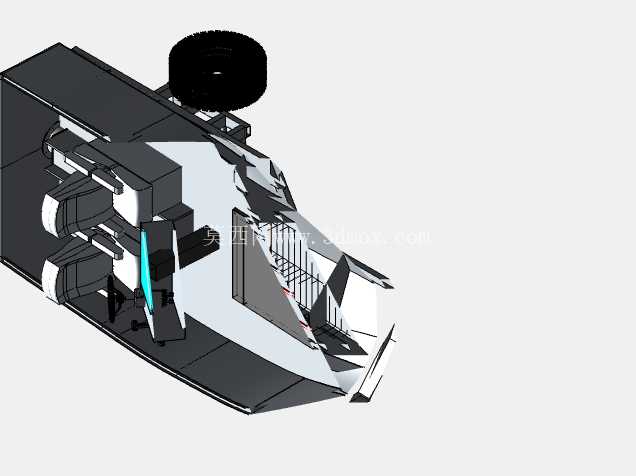

　　这套三维结构覆盖小型电动喷射船体与配套陆地拖运挂车两个核心部分，主要面向近岸休闲水域、内陆小型湖泊的短途水上交通、休闲体验场景，同时解决小型电动船舶从存放点到下水点的陆地转运痛点，适配私人船主、小型水上运营站点的日常使用需求。船体部分采用17英尺级Hyper9动力单元配置，搭载32单元电动喷射推进系统，区别于传统螺旋桨推进结构，喷射推进的进水口与喷射流道完全集成在船体尾部底舱结构内，没有外露的旋转桨叶，既可以在水深较浅的近岸区域航行，也能避免桨叶缠绕水草、碰撞水下障碍物造成的动力损坏，适配浅滩、内河支道等复杂浅水水域的通行需求。

　　船体内部预留了完整的动力安装边界，喷射泵组的安装基座与船体底板一体成型，地板区域预留了动力线缆的走线槽与接线端子安装位，电机控制器的安装舱做了独立的防水隔断设计，舱盖边缘预留密封胶条的安装槽位，避免航行过程中溅水进入电控舱造成电路故障。驾驶区域的操控台布局贴合单人驾驶的操作习惯，油门、方向操控的安装位预留了标准的安装孔位，周边预留了仪表、开关的扩展安装空间，船体两侧的护舷结构突出舷侧120mm，靠岸时可以直接缓冲船体与岸基的碰撞，不需要额外加装防撞护条。

　　配套的拖运挂车完全适配该型电动船的底部轮廓，挂车的承载龙骨采用凹型结构，刚好贴合船体底部的V型线型，船体放置在挂车上时，重心完全落在挂车的两轮轴线中心位置，拖行过程中不会出现前后翘头、侧倾的问题。挂车的轮组采用固定安装结构，轮轴上方设置了滚轮组，船体上下挂车时可以顺着滚轮滑动，不需要额外吊装设备，单人即可完成船体的装卸操作。挂车尾部预留了绞盘安装位，适配6英寸规格的通用绞盘，装卸船体时可以通过绞盘牵拉船体就位，不需要人力硬推。挂车的行走轮采用宽幅橡胶轮胎，适配非铺装的河滩、湖岸土路通行，不会因为路面松软出现陷轮问题。

　　挂车的灯光系统预留了完整的接线位，尾灯、示宽灯的走线槽隐藏在挂车纵梁内部，拖行上路时可以直接连接牵引车的灯光信号接口，满足道路拖行的安全要求。船体与挂车的配合尺寸做了精准的匹配设计，船体落位后，船底与挂车承载梁之间预留10mm的缓冲垫安装间隙，避免硬接触划伤船底外壳，船体的固定绑带挂点刚好对应挂车上的绑带挂钩位置，固定后船体与挂车不会出现相对位移，即使在颠簸路面拖行也不会出现船体移位的问题。整套结构的设计完全围绕小型电动喷射船的使用全流程展开，从水上航行的动力布局、防水设计、操作便利性，到陆地转运的承载稳定性、装卸便捷性、道路通行适配性都做了对应的结构考量，没有冗余的设计结构，所有安装位都对应实际使用中的部件安装需求，边界尺寸完全适配小型电动船的使用场景，既可以作为该型船只的生产加工结构参考，也可以作为同类小型电动船舶配套转运设备的设计参照。
