CA6140机床配套钢制焊接拖运挂车

　　这款焊接结构的拖运挂车，最初的设计出发点是解决CA6140普通车床周边的短距离物料转运痛点——在机加工车间的实际生产场景里，操作工往往需要在工位、毛坯暂存区、检验台、下工序铣床工位之间往返转运工件、工装夹具、刀具盒甚至小型量具箱，单纯依靠人力手推平板车不仅承重有限，遇到带切削液的湿滑工件还容易出现滑落风险，而叉车通行需要预留较宽通道，在设备排布密集的精加工区域灵活性不足，这类小型焊接拖车刚好填补了这个场景的运力空白。

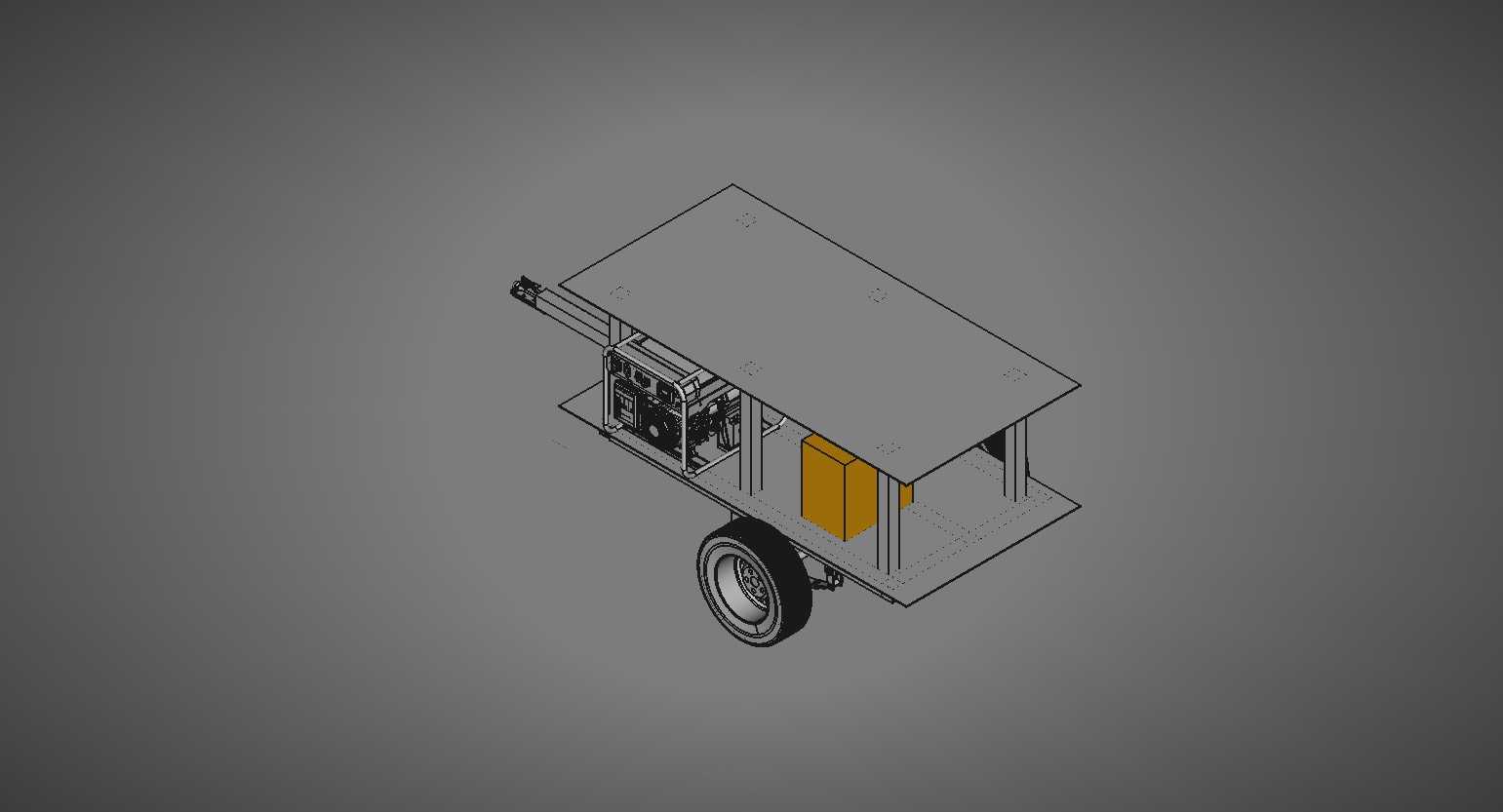

　　从结构设计逻辑来看，整车采用全钢制焊接框架，没有多余的螺栓拼接结构，就是考虑到车间地面难免有铁屑、切削液飞溅，螺栓连接的缝隙容易积存杂物造成锈蚀，焊接一体的框架在长期使用中不会出现连接松动的问题，日常维护只需要定期检查行走轮的转动顺滑度即可。顶部的钢制承载面板做了折边处理，四周的翻边高度控制在30mm，既不会因为翻边过高导致较重工件搬上搬下时卡滞，又能阻挡工件表面滴落的切削液流到地面造成湿滑，面板表面没有做额外的花纹处理，是考虑到机加工件往往带有尖锐的飞边毛刺，花纹板的凹槽容易积存铁屑，平整的钢板表面只需要用毛刷就能快速清扫干净，更适配机加工工位的清洁需求。

　　整车的外形尺寸是结合CA6140机床的操作空间边界确定的，宽度控制在650mm，刚好可以顺着机床侧面的检修通道通行，不会碰到机床的排屑器伸出部分，长度设定为1200mm，既可以单次承载最长1m以内的轴类加工件，也能同时放置三个标准尺寸的塑料周转箱，承载面距离地面的高度设定为280mm，和CA6140机床的中拖板顶面高度差控制在150mm以内，操作工把加工完成的工件从机床上搬到拖车上时，不需要大幅度弯腰或者抬手，能有效降低重复搬抬作业的劳动强度。牵引部分的结构没有采用复杂的挂钩结构，而是做了一体式的焊接牵引臂，臂端的挂孔尺寸适配车间内常见的手动液压拖车牵引销，也可以直接用挂绳连接到AGV小车上实现自动转运，不需要额外改装连接件。

　　行走轮的选型也做了针对性适配，四个脚轮里两个定向轮布置在牵引端，两个万向带刹车轮布置在尾端，定向轮保证长距离直行时不会跑偏，万向轮在工位周边调整位置时可以灵活转向，刹车踏板的高度做了抬升处理，避免车间地面堆积的铁屑卡住踏板导致刹车失效，轮面采用聚氨酯材质，既不会压坏车间的环氧地坪，在沾有少量切削液的地面上也有足够的摩擦力，不会出现打滑溜车的问题。框架的焊接位置都做了焊后打磨处理，没有突出的焊瘤和尖锐边角，避免操作工在搬抬工件时被划伤，整车没有做喷漆处理，而是采用了喷丸后涂防锈油的表面处理方式，因为车间内的切削液、润滑油难免会溅到车身上，普通油漆长期接触油污会出现起皮脱落，裸露的钢制表面只要定期补涂防锈油就能长期使用，维护成本更低。

　　在实际使用场景里，这款拖车除了转运加工工件，还可以临时放置待更换的卡盘、刀架等重型机床附件，整车载荷按照500kg设计，框架的方管壁厚选用3mm的Q235钢材，经过受力校核，在满载情况下框架的最大变形量不超过1mm，不会因为长期重载出现框架弯折的问题。拖车的底部预留了排液孔，日常清理时可以直接用高压气枪或者冲洗水枪清理面板上的铁屑和废液，液体不会积存在框架内部造成锈蚀。和市面上通用的平板拖车不同，这款结构专门针对CA6140机床的工位排布做了尺寸优化，不需要调整现有车间的设备布局就能直接投入使用，在小批量机加工车间里，单台拖车可以覆盖相邻2-3台机床的短距离转运需求，不需要为每台机床配置单独的转运工具，能有效减少车间内的辅具占用空间。
