快艇外部水流流体动力学仿真分析

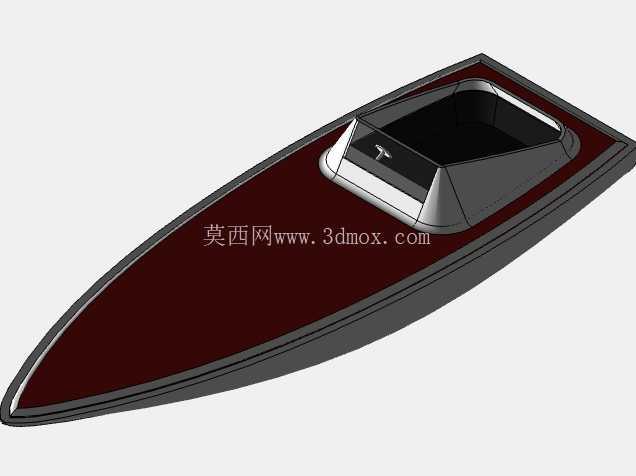

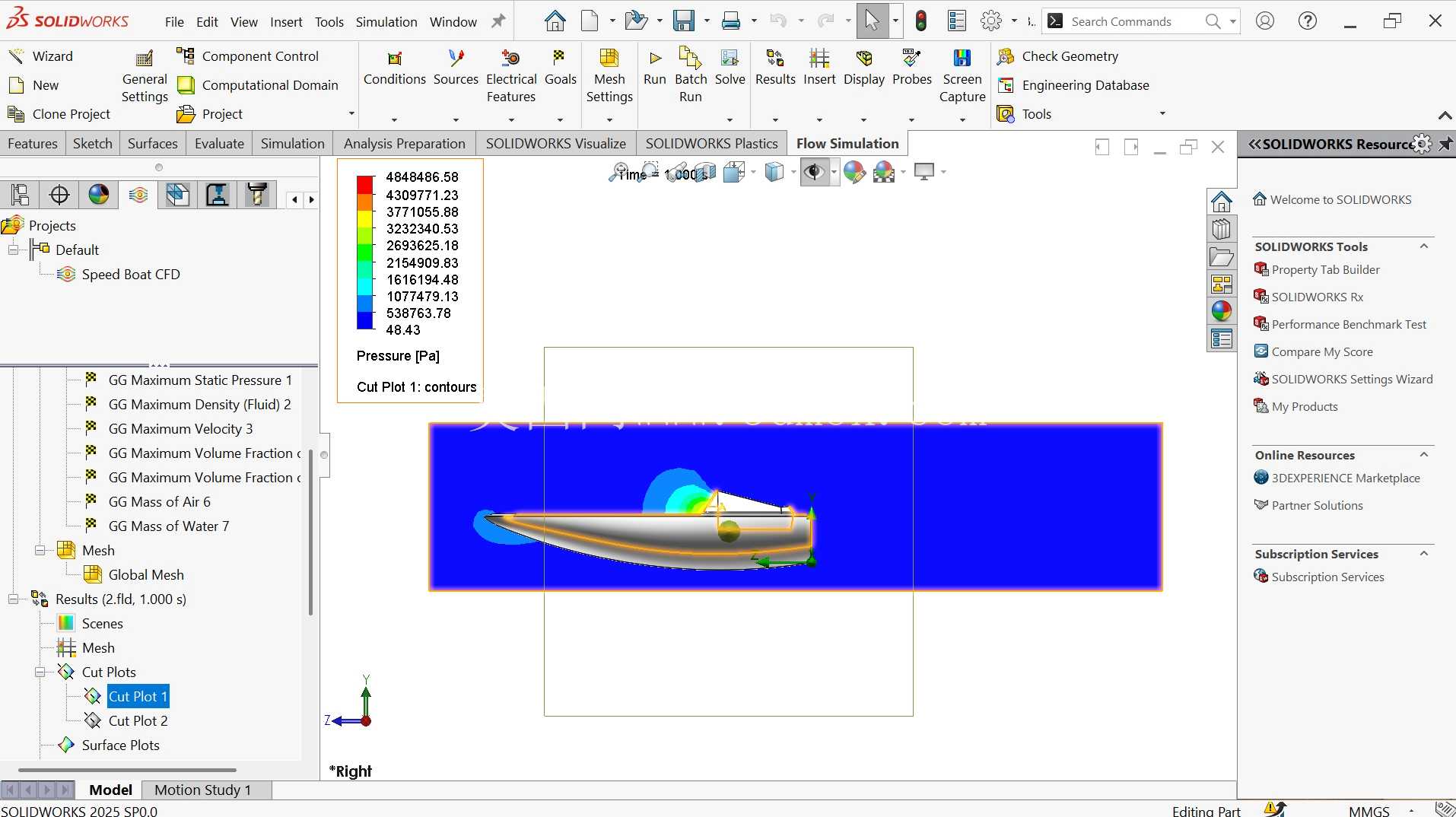

　　在船舶工程的前期研发阶段，船体外部流场的特性直接决定了航行阶段的阻力表现、航行稳定性以及后续动力系统的匹配逻辑，针对快艇这类高航速水面载具，外部水流的绕流状态、艇体表面压力分布、兴波特性的精准预判，是优化艇型设计、降低航行能耗、提升操纵性能的核心环节。这套仿真分析的建模逻辑，完全围绕快艇实际航行的真实工况搭建，首先完成艇体三维几何的简化处理，剔除对外部流场影响极小的局部细小结构，比如甲板表面的微型凸起、接缝倒角等特征，避免局部网格质量缺陷对流场计算精度造成干扰，同时根据航行状态划定足够的计算域范围：计算域入口设置在艇艏前方足够距离处，保证来流能够充分发展，出口设置在艇艉后方足够长度的区域，避免尾流区域的流动受出口边界条件的反射干扰，计算域的上下、侧方边界也预留了充足空间，消除边界对艇体周围兴波、绕流的约束效应。网格划分阶段采用混合网格策略，在艇体表面、自由液面区域也就是水和空气的交界面、艇艉尾流区域进行网格加密，精准捕捉边界层内的流动状态以及兴波的形态变化，远离艇体的区域则逐步放大网格尺寸，平衡计算精度与求解效率。边界条件的设置完全匹配快艇匀速直航的实际工况，来流速度对应设定的航速，流体域设置水和空气两种流体介质，考虑重力效应对自由液面的影响，同时开启空化相关的计算选项，预判高航速下艇体局部低压区可能出现的空化风险。从仿真输出的结果来看，艇体表面的压力云图能够直观呈现不同位置的压力分布规律：艇艏位置因为来流直接冲击形成明显的高压区，这部分区域是艇体航行阻力的重要来源之一，也是结构设计阶段需要重点考虑局部强度的位置；艇体中部的水流贴合艇身曲面流动，压力分布相对平缓，该区域的线型顺滑度直接影响摩擦阻力的大小，若存在线型突变很容易引发局部流动分离，形成漩涡区增加额外压差阻力；艇艉区域的压力变化则直接影响尾流的形成状态，合理的艉部线型能够引导水流顺畅汇合，降低尾流带来的能量损耗。

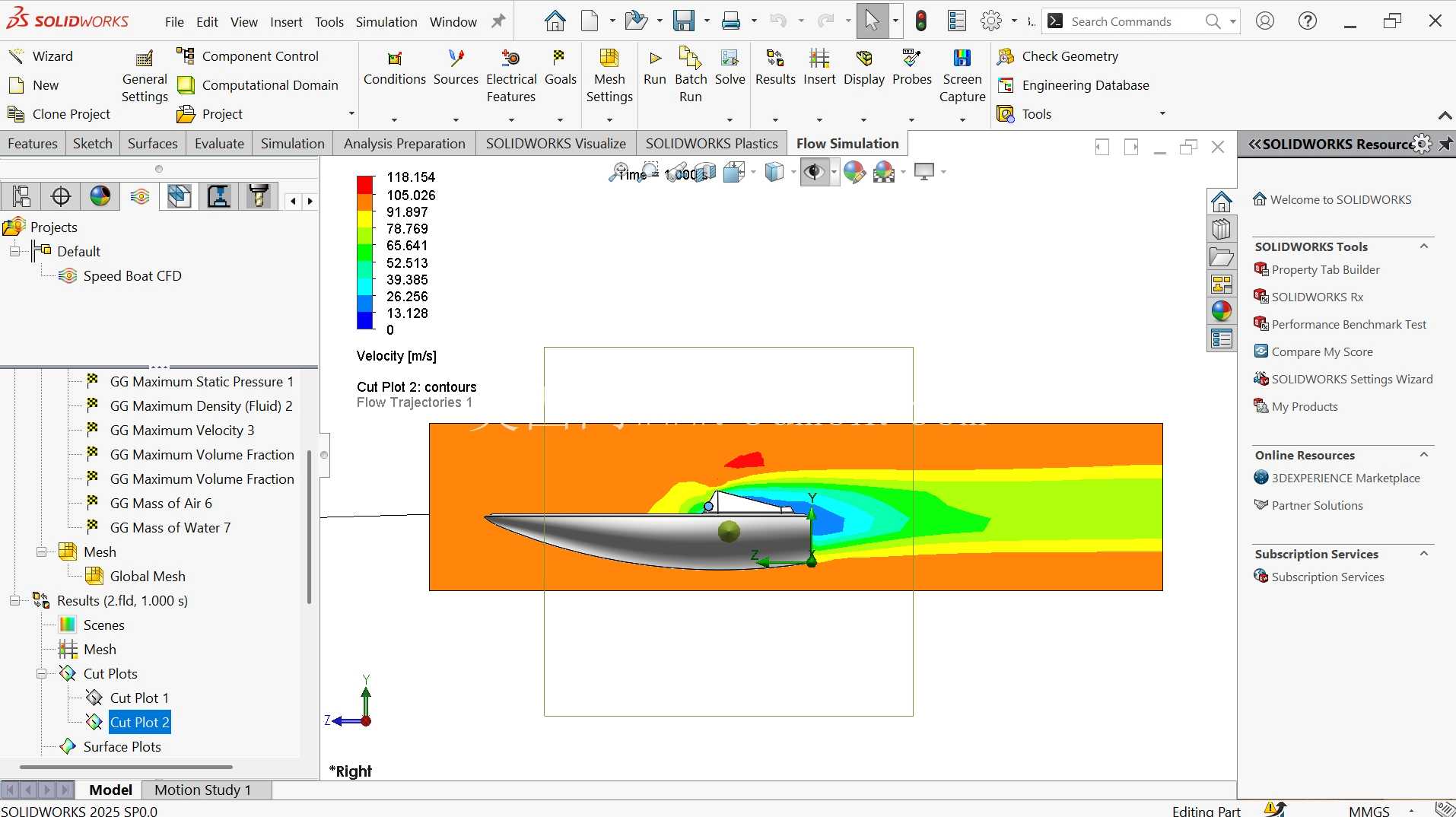

　　流场的速度分布结果可以清晰展示水流绕经艇体时的速度变化，在艇体曲面曲率较大的位置，水流速度会明显升高，对应压力降低，这部分区域如果压力低于水的饱和蒸气压，就会产生空泡，空泡溃灭时会对艇体表面造成剥蚀损伤，长期航行会影响艇体结构的完整性，通过仿真提前识别这类区域，就可以在设计阶段调整局部线型，优化压力分布，降低空化发生的概率。自由液面的仿真结果能够直观呈现航行时的兴波形态，包括艇艏的破浪高度、艇侧的波系分布、艇艉的尾流波形，这些兴波会带走大量的航行能量，形成兴波阻力，通过调整艇艏的入水角度、艇体的长宽比、艉部的压浪结构，能够有效降低兴波阻力，提升快艇的航行效率。

　　这套仿真分析的结果，能够为艇型的线型优化提供量化的数据支撑，比如对比不同线型方案下的总阻力系数、表面压力分布均匀性、尾流长度等参数，筛选出综合性能最优的艇型方案，同时也能为后续的动力系统选型提供依据，根据计算得到的不同航速下的阻力值，匹配对应功率的推进系统，保证动力储备满足设计航速的要求。在结构设计层面，仿真得到的艇体表面压力分布数据，可以作为结构强度校核的载荷输入，针对高压区域适当加强局部结构，在压力较低的区域在保证强度的前提下优化结构重量，实现艇体轻量化与结构强度的平衡。

　　需要注意的是，这类CFD仿真分析主要用于设计阶段的方案对比与流动机理认知，帮助设计人员理解不同线型对水动力性能的影响规律，实际航行过程中还会受到风浪、水流流速、载重量变化等复杂因素的影响，最终的性能验证还需要结合船模试验、实船试航的数据进行修正，但前期的仿真分析能够大幅减少方案迭代的次数，降低研发阶段的试验成本，缩短研发周期。对于从事船舶设计、流体仿真相关的工程人员来说，这类仿真案例能够清晰展示CFD分析的完整流程，从几何处理、计算域搭建、网格划分、边界条件设置到结果后处理的全环节逻辑，理解不同参数设置对计算结果的影响，掌握流场结果的分析方法，能够将仿真手段切实应用到实际的产品研发流程中，解决工程设计中的实际问题，避免仅凭经验设计带来的性能缺陷。
