M6规格100A负极黑色接线端子结构设计

在低压直流配电系统的现场布线作业中，接线端子是实现线缆与设备端可靠导通的核心基础零件，这款M6规格的100A负极黑色接线柱，主要适配12V直流供电场景下的大电流回路接驳需求，常见于车载改装电源、小型储能设备、工业控制直流柜、户外便携供电单元等场景的负极回路连接点位。从实际使用的工况来看，这类接线柱需要长期承载最高100A的持续工作电流，同时要应对车载场景下的振动、温差变化，以及工业场景下的灰尘、偶尔的液体溅落等复杂环境，因此结构设计上的细节考量直接决定了整个供电回路的稳定性。

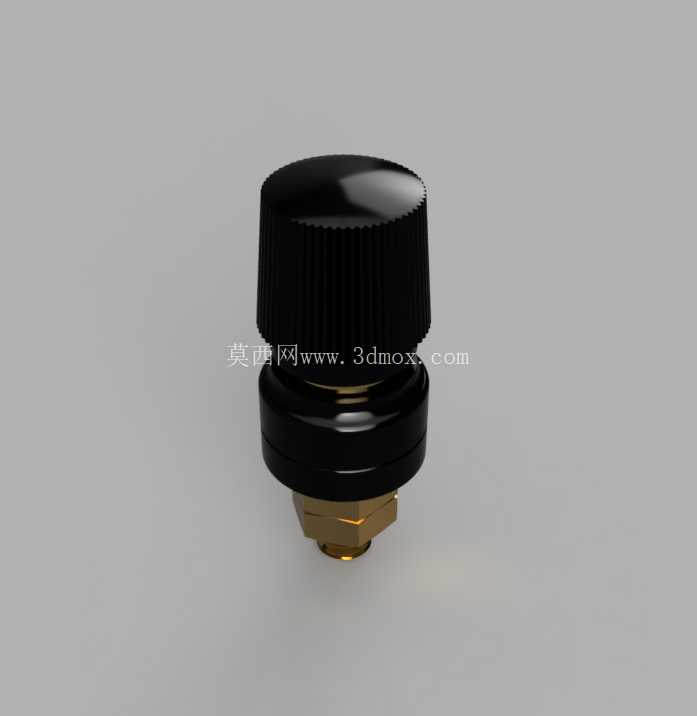

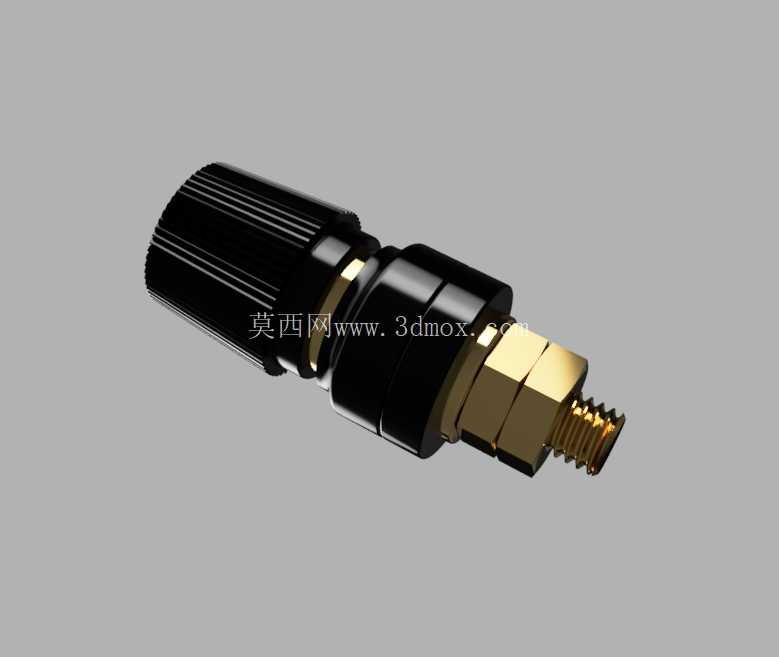

这款接线柱的整体结构分为三个核心功能段：顶部的操作段、中部的密封固定段、底部的导通连接段。顶部操作段采用带周向滚花的黑色绝缘帽设计，滚花的齿距和深度经过实际装配验证，徒手拧紧时可以提供足够的摩擦力，不需要额外工具就能达到可靠的锁紧力矩，同时绝缘帽采用耐温工程塑料材质，既可以避免操作时误触带电部位造成短路，也能在-30℃到85℃的工作温度区间内保持结构强度，不会出现低温脆裂、高温软化的问题。绝缘帽的外径控制在18mm，高度12mm，这个尺寸既保证了徒手操作的接触面积，也不会因为体积过大占用配电面板过多的安装空间，在密集排布的接线点位上，相邻接线柱的中心距只要保持25mm以上，就不会出现操作干涉的问题。

中部的固定密封段是整个接线柱实现面板安装的核心结构，采用带外螺纹的铜质基座搭配橡胶密封垫圈的设计，安装时只需要在配电面板上开出直径8mm的安装孔，将接线柱从面板正面穿入，在背面套上平垫、弹垫之后用锁紧螺母拧紧即可，配合密封垫圈可以实现IP54级别的面板防护能力，避免外界的灰尘、溅水从安装缝隙进入设备内部。基座的螺纹规格为M8×1，有效螺纹长度8mm，可以适配厚度1mm到6mm的各类金属、塑料配电面板，不需要额外定制安装转接件，通用适配性较强。中部基座和顶部绝缘帽之间设计了一圈限位凸台，凸台直径20mm，安装时凸台完全贴合面板表面，既可以分散锁紧螺母的压紧力，避免薄面板被压变形，也能作为绝缘帽和金属基座之间的爬电距离延伸结构，将带电部位和面板金属部位的爬电距离提升到6mm以上，满足低压电器的安全绝缘要求。

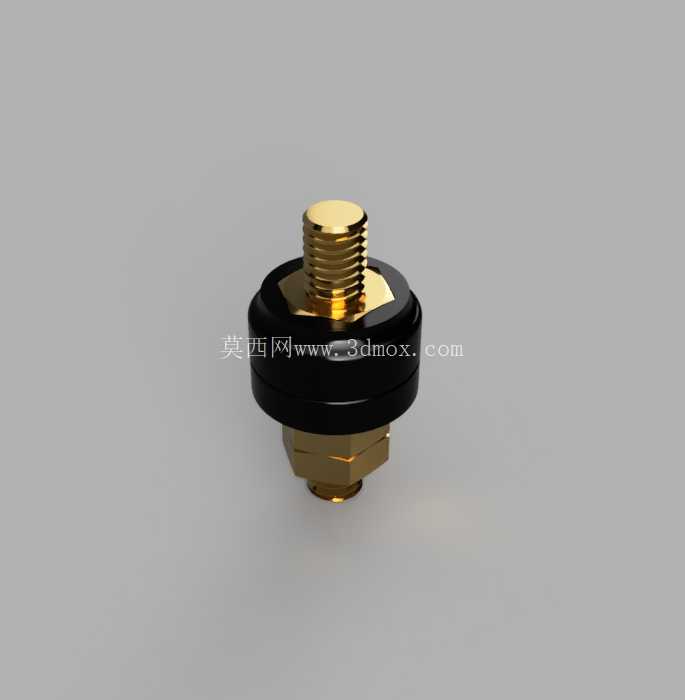

底部的导通连接段是实现电流传输的核心部位，采用H62黄铜材质整体车削加工而成，表面做镀锡处理，既可以降低接触电阻，也能避免长期使用后铜材氧化造成的接触不良。底部的接线螺纹为M6规格，配套铜质六角螺母和弹垫，适配线径6平方到16平方的多股铜芯线缆，不管是压接OT端子之后锁紧，还是直接将剥好的线芯缠绕在螺杆上锁紧，都能实现可靠的电气连接，在100A持续载流的情况下，接触部位的温升可以控制在35K以内，符合低压电器的温升要求。导通段的螺杆有效长度为10mm，即使是两个OT端子叠接的场景，也有足够的螺纹啮合长度保证锁紧力，不会出现螺纹啮合不足导致的松动、发热问题。

从设计思路上来看，这款接线柱没有采用复杂的快接结构，而是选择了最成熟的螺纹锁紧式结构，核心考量就是大电流场景下的连接可靠性——快接结构虽然操作方便，但在长期振动、温度循环的工况下，容易出现接触压力下降导致的接触电阻升高、发热烧蚀的问题，而螺纹锁紧结构配合弹垫的防松设计，可以在长期使用过程中保持稳定的接触压力，故障率远低于快接类结构。颜色上选择黑色作为负极的标识色，也是行业内通用的配色规范，在多接线柱排布的面板上，操作人员可以通过颜色快速区分正负极，避免接线错误造成的设备损坏。

在实际选型使用时，需要注意几个安装边界：首先是面板开孔的公差需要控制在±0.2mm以内，开孔过大容易导致密封垫圈压合不严密，开孔过小则会导致接线柱无法顺利穿入；其次是锁紧螺母的拧紧力矩需要控制在2N·m到3N·m之间，力矩过大会导致塑料绝缘帽被压裂，力矩过小则会导致密封失效、连接松动；另外在接线时，线缆端子的压接必须牢固，线芯不能有散丝外露的情况，避免相邻接线柱之间出现短路。这款接线柱的整体外露高度在安装完成后为22mm，背面突出面板的长度为15mm，在布局内部走线时，需要预留至少20mm的走线空间，避免线缆弯折半径过小造成的线芯损伤。

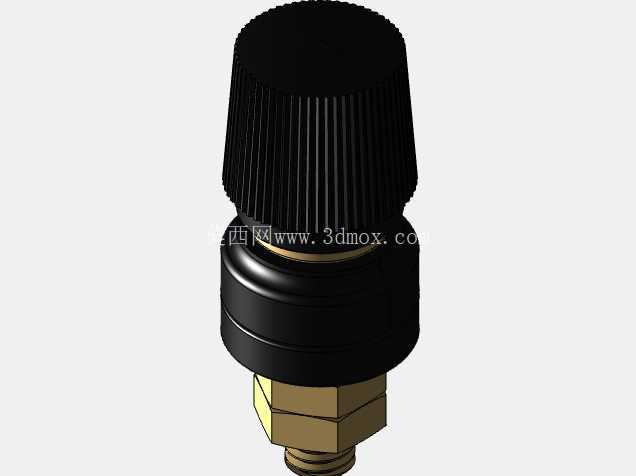

从三维建模的角度来看，这类标准电气连接件的建模重点在于各个配合尺寸的精度控制，比如螺纹的大径小径尺寸、密封垫圈的压缩量设计、滚花特征的简化处理——在进行整机装配建模时，滚花特征不需要完全还原齿形细节，只需要做外观纹理示意即可，避免占用过多的模型资源，而安装配合尺寸、接线空间尺寸则需要完全按照实际尺寸建模，保证后续做装配干涉检查、面板开孔图输出时的尺寸准确性。在做渲染验证时，黑色绝缘帽的哑光塑料质感、铜质部位的金属光泽、镀锡层的亚光金属效果都需要准确还原，方便在设计阶段就直观呈现产品的最终装配效果。
