韦伯化油器主喷嘴乳化管空气修正喷嘴组件

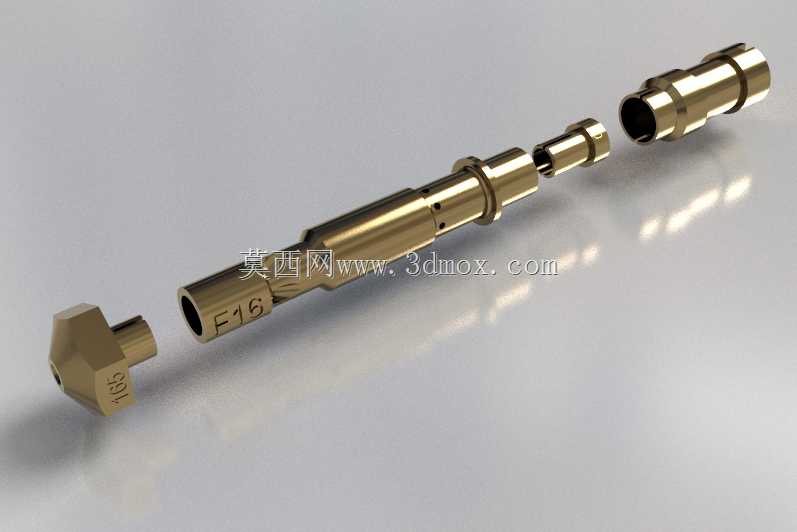

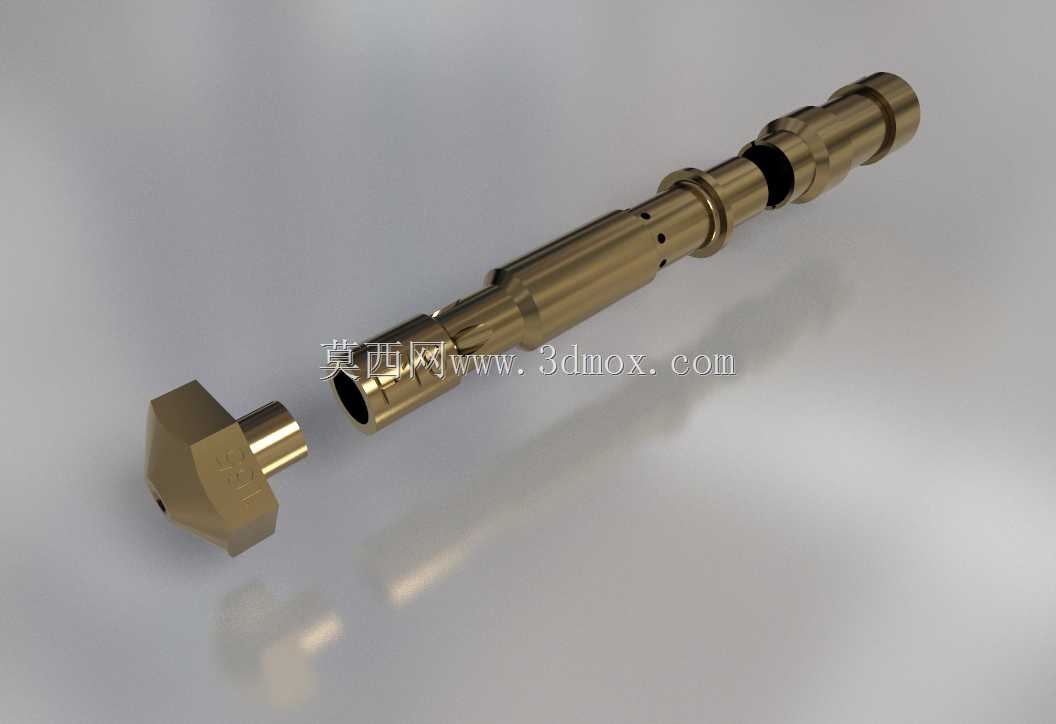

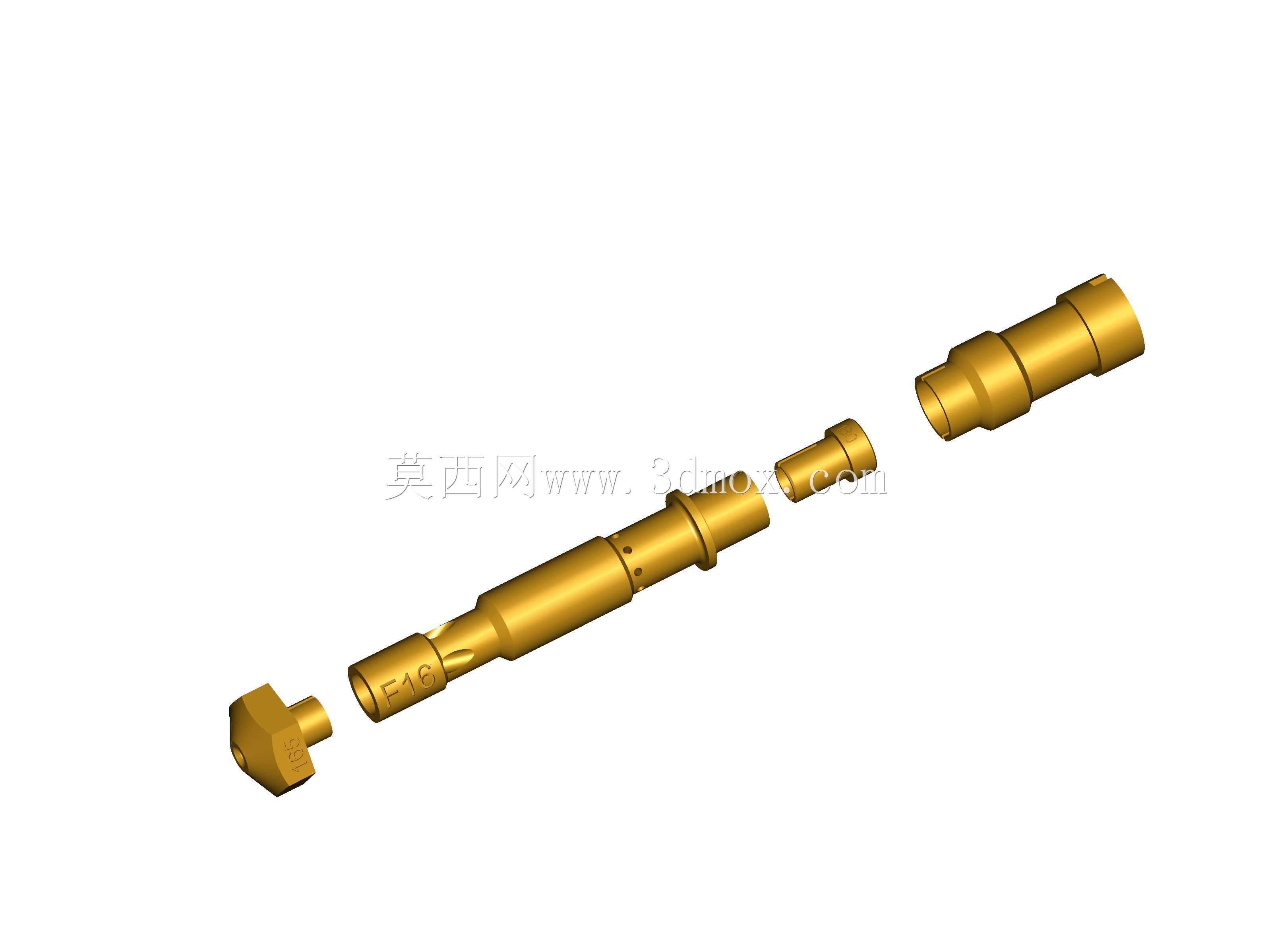

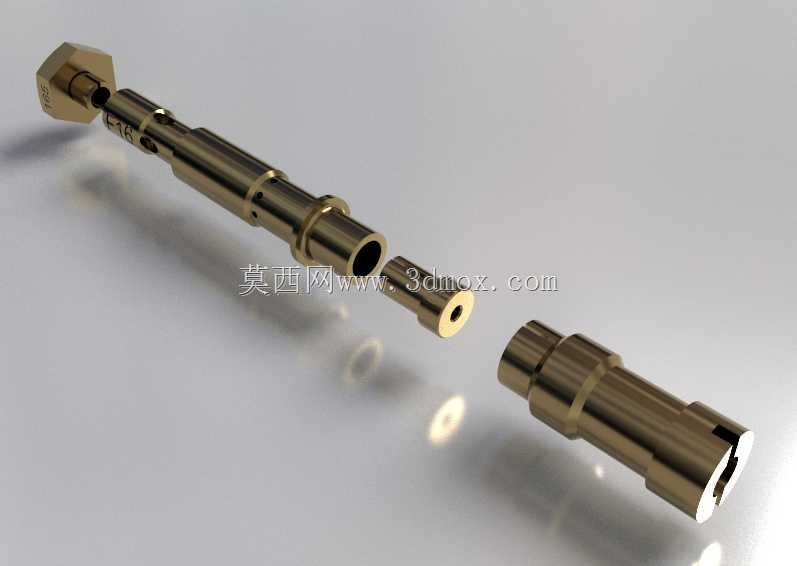

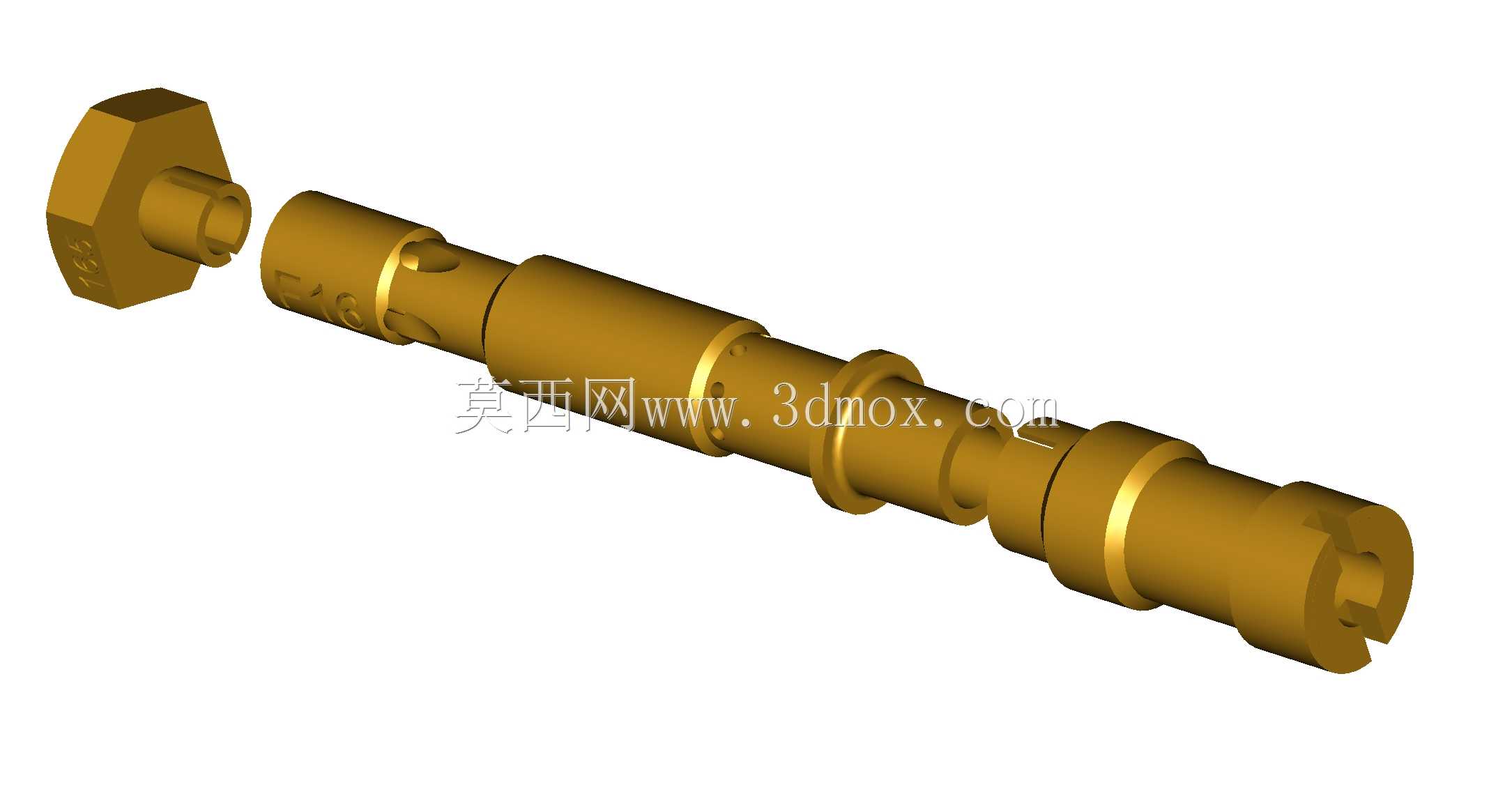

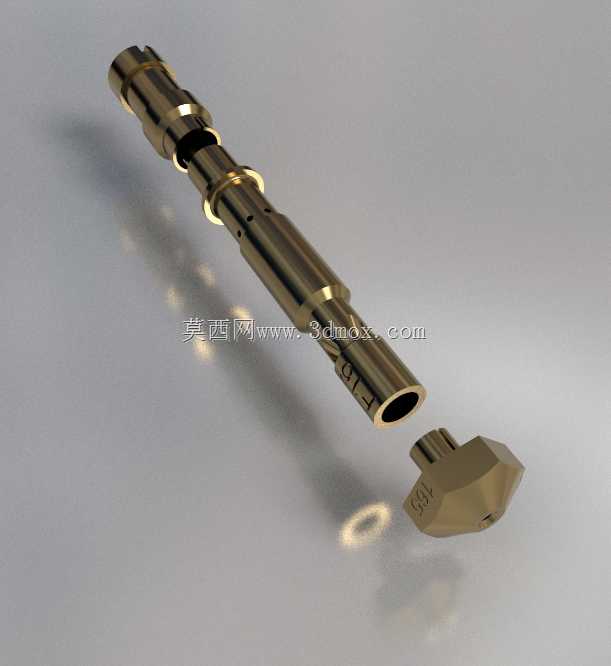

　　这套组件是韦伯DCOE、IDE系列侧吸式化油器的核心燃油计量部件，直接决定发动机不同工况下的空燃比匹配精度，广泛适配小排量高性能乘用车、老式赛车、改装摩托以及通用小型动力设备的供油系统，在化油器式内燃机的燃油雾化、混合气调配环节承担核心功能。整套组件包含主喷嘴、乳化管、空气修正喷嘴三个核心零件，三者采用同轴嵌套的装配结构，安装时从化油器中体的油道垂直装入，下端浸入化油器浮子室的燃油液面以下，上端与化油器的进气喉管负压区连通，依靠喉管处产生的进气负压将燃油从浮子室吸出，同时通过空气修正喷嘴引入的空气对燃油进行预乳化，让燃油在进入喉管前就形成细碎的油气混合泡沫，大幅提升燃油的雾化效果，保证各缸混合气分配均匀性。

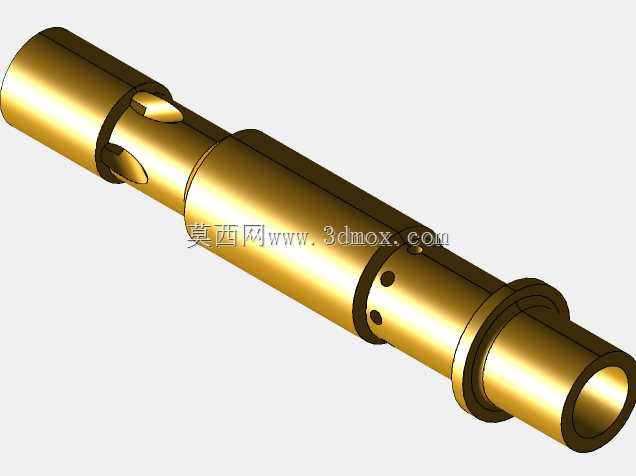

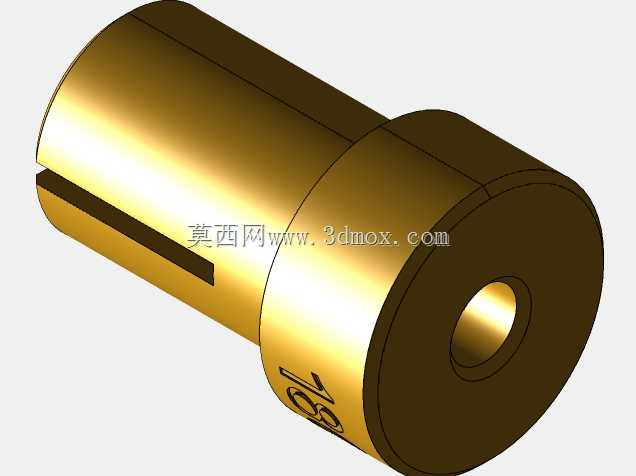

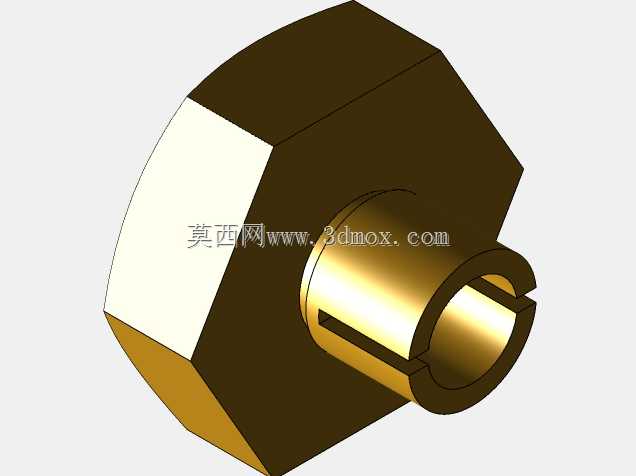

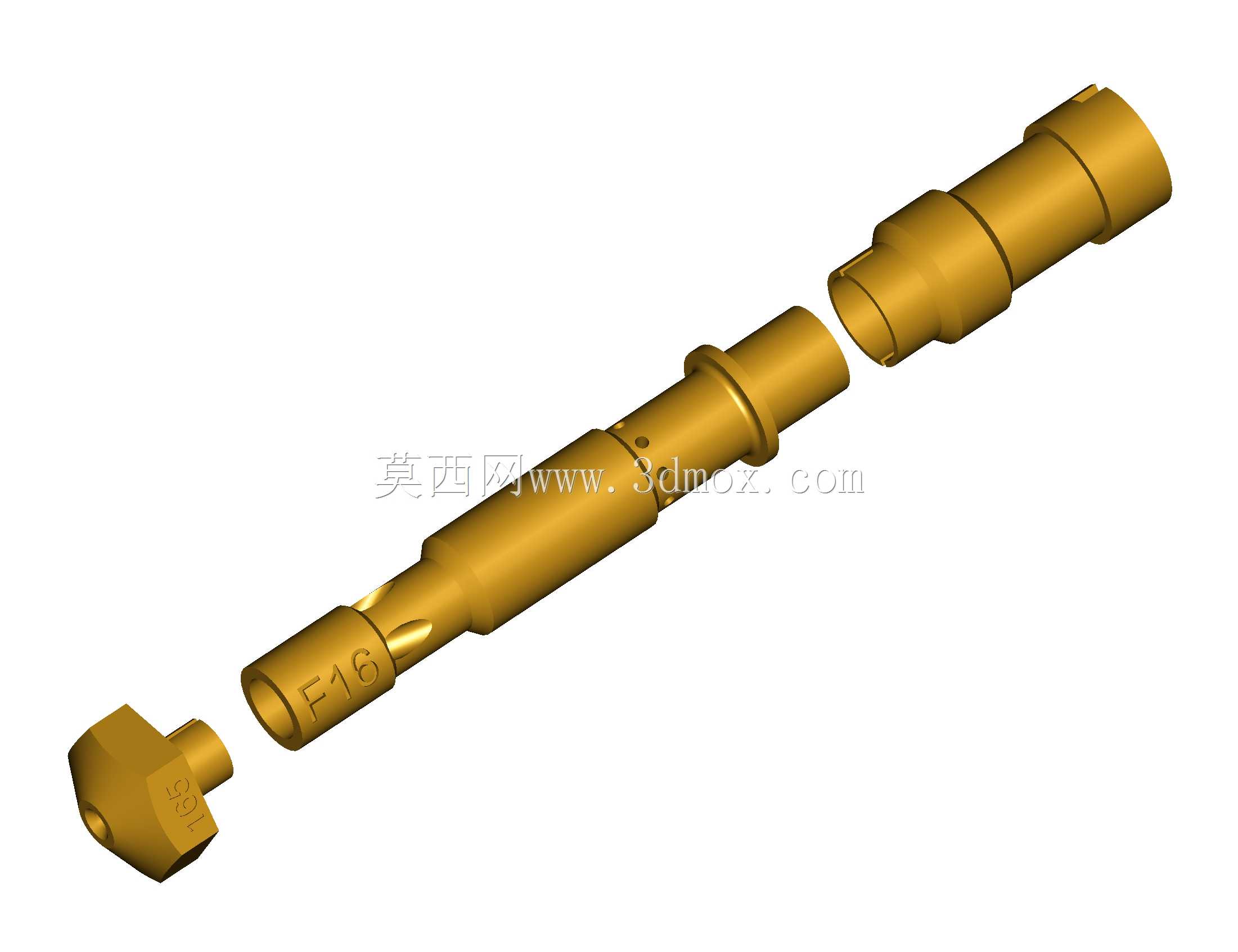

　　从结构设计逻辑来看，主喷嘴作为燃油流通的基础计量部件，内部加工有高精度的计量孔，孔径公差控制在微米级，直接决定全负荷工况下的基础供油量，零件上端的外六角结构是装配受力位，方便使用套筒工具完成拧紧固定，六角下方的轴肩位置设计有密封槽，安装时配合O型密封圈阻断浮子室与进气侧的异常泄漏，避免燃油不经计量直接流入进气道导致混合气过浓。乳化管嵌套在主喷嘴内部，管壁上分层加工有多组径向补偿油孔与空气孔，不同高度的孔位对应发动机不同的进气负压区间，当发动机处于小负荷工况时，喉管负压较低，仅乳化管上层的孔位参与工作，引入少量空气与燃油混合，保证怠速与低转速过渡的稳定性；当负荷逐渐提升，喉管负压增大，乳化管下层的孔位逐步参与供油，配合空气量的增加调整混合气浓度，避免高转速工况下混合气过浓导致燃烧不完全。空气修正喷嘴安装在乳化管的上端位置，其孔径大小直接决定引入乳化管的空气量，通过调整空气修正喷嘴的孔径，可以对全工况范围内的混合气浓度进行微调，适配不同排量、不同压缩比、不同进气效率的发动机调校需求，比如高压缩比的改装发动机需要更稀的全负荷混合气，就可以选用孔径稍大的空气修正喷嘴，增加乳化空气量来降低供油量。

　　从安装边界尺寸来看，整套组件装配后的总长度适配韦伯DCOE、IDE系列化油器的标准安装孔深度，主喷嘴的外螺纹采用化油器通用的细牙螺纹规格，无需额外改孔即可直接替换原厂同规格零件，装配后组件上端面与化油器中体的安装平面齐平，不会突出到喉管内部干扰进气气流，也不会下沉过多导致燃油吸程变长影响供油响应。零件的所有配合面都采用精加工处理，主喷嘴与化油器安装孔的配合间隙控制在0.02mm以内，乳化管与主喷嘴内孔的配合间隙控制在0.01mm以内，既保证零件可以顺利拆装更换，又避免配合间隙过大导致燃油泄漏、计量失准。零件整体采用黄铜材质加工，表面做钝化处理，既具备良好的耐燃油腐蚀性能，又有足够的加工精度保证计量孔的尺寸稳定性，长期在燃油浸泡环境下工作不会出现孔径锈蚀、尺寸变化的问题，保证供油量的长期一致性。

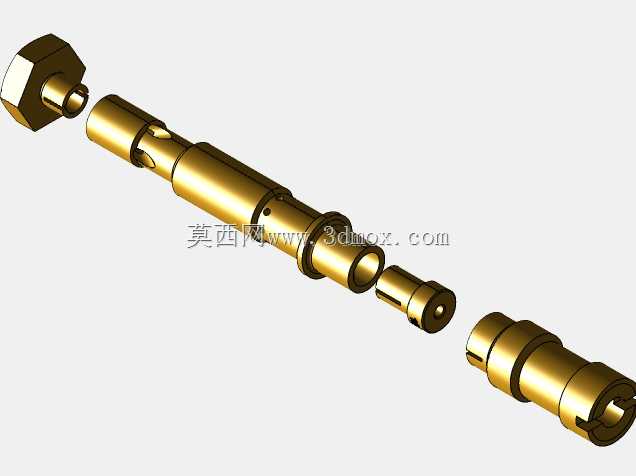

　　在实际维修与改装场景中，这套组件是化油器调校的核心替换零件，不同标号的主喷嘴、乳化管、空气修正喷嘴可以组合出上百种供油特性曲线，维修人员可以根据发动机的实际运行工况，比如怠速不稳、加速顿挫、高转速动力不足等问题，针对性更换不同规格的零件来调整空燃比，不需要更换整个化油器就能完成供油特性的匹配。相比电喷系统的喷油器组件，这套纯机械结构的供油组件不需要电子控制单元、传感器等配套部件，结构简单可靠，在老式车辆、竞赛车辆、通用动力设备的维护场景中具备不可替代的优势，零件的互换性强，同系列不同规格的零件可以通用安装，大幅降低了备件储备的复杂度。建模过程中严格按照实物的装配关系还原了各零件的配合结构，所有计量孔、密封槽、装配受力位的尺寸都与实物保持一致，既可以用于化油器的结构原理教学，也可以作为改装调校过程中的零件选型参考，还能用于3D打印制作快速样件验证装配匹配性。
