包装箱生产线龙门式自动码垛设备

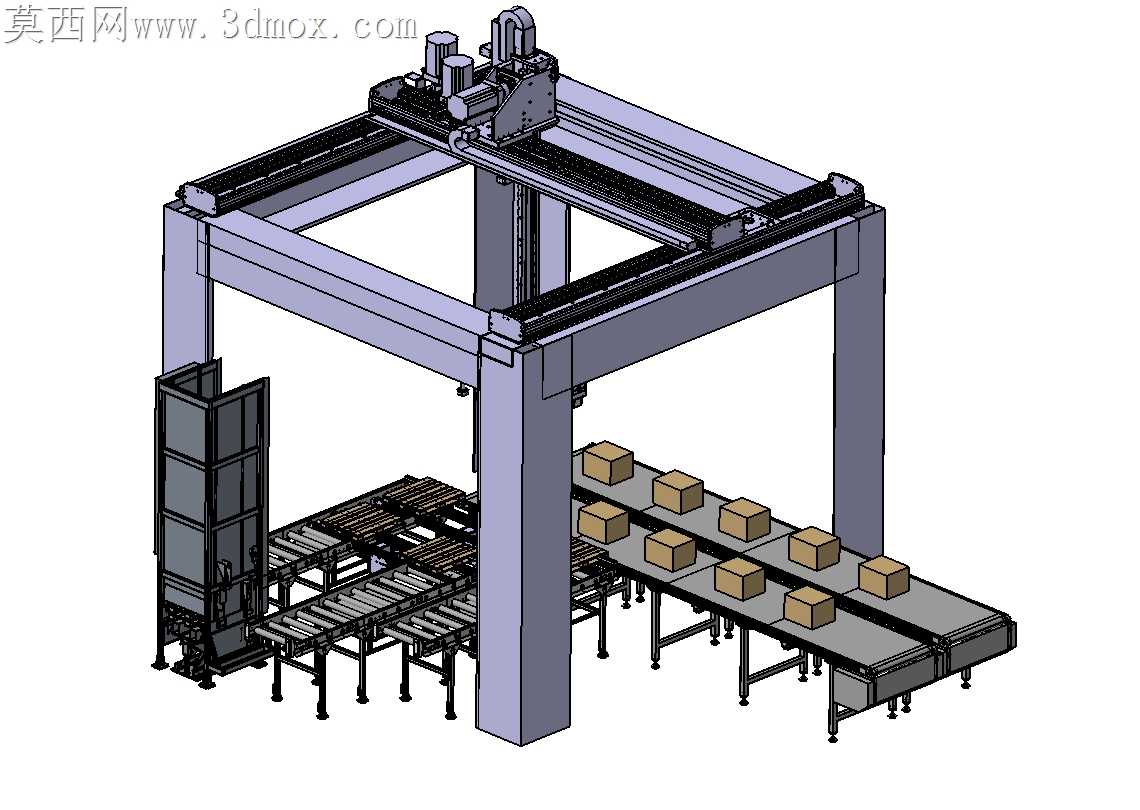

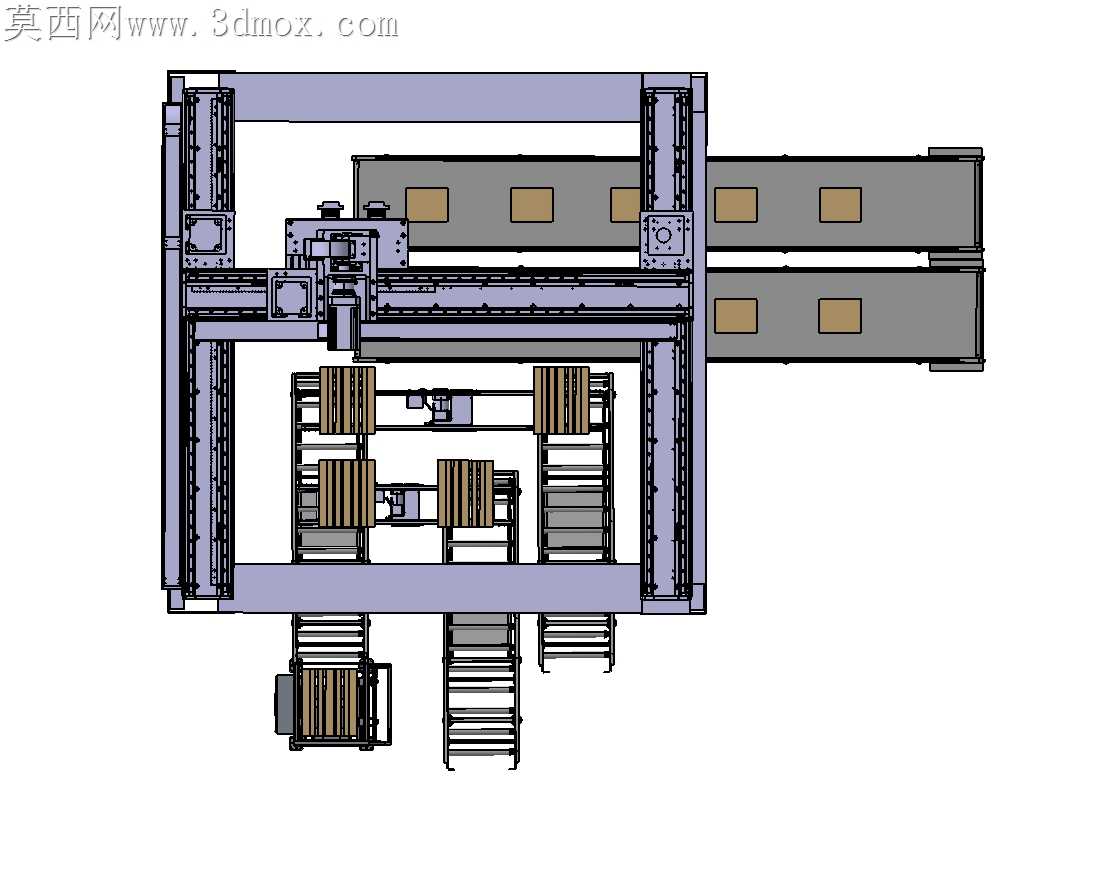

包装箱码垛工位长期存在人工堆垛效率波动大、箱体摆放错位率高、重载作业下人员劳损风险突出的痛点，这套龙门式码垛设备的结构设计完全围绕产线连续作业的稳定性做适配。龙门框架的立柱采用加厚矩形型钢焊接结构，对接横梁的连接面预留了0.2mm的铣削加工余量，现场安装时可通过配磨调整横梁水平度，避免长行程行走时Z轴提升机构出现卡滞、行走精度偏移的问题。横梁上的直线导轨安装位做了下沉式台阶设计，导轨锁紧螺栓的沉孔深度严格匹配螺栓头尺寸，既不会出现螺栓头凸出剐蹭行走滑块的问题，也能避免沉孔过深导致螺栓锁紧力不足，长时间重载运行后导轨移位。

Z轴提升滑台的导向轮采用偏心可调结构，装配时可通过调整偏心轴的旋转角度，控制导向轮与立柱导轨面的预紧间隙，间隙控制在0.05-0.1mm区间时，既能消除滑台上下运行的晃动量，也不会因为预紧力过大导致导向轮过快磨损。末端抓取机构的安装法兰做了定位止口设计，和滑台输出端的止口配合公差选H7/h6，更换不同规格的抓具时无需反复校准位置精度，拆换后即可直接投入使用，大幅缩短产线换型的调试时间。

侧边配套的辊筒输送线做了分段式设计，进料段、缓存段、出料段的辊筒间距根据包装箱的底面尺寸做了差异化设置，进料段辊筒间距更小，避免刚从封箱机送出的箱体因为底面支撑不足出现卡滞，缓存段的侧边安装了可调式导向栏板，可根据箱体宽度快速调整栏板间距，不需要额外加工连接件，松开锁紧手柄即可滑动调整位置。输送线的支脚采用带防滑减震垫的可调脚杯，地面不平整时可旋转脚杯调整输送线的整体水平度，保证箱体输送过程中不会出现跑偏、滑出的问题。

左侧的垂直提升机构用于空托盘的自动补给，提升链条的张紧装置安装在机构底部，日常维护时不需要登高作业，站在地面即可调整链条张紧度，张紧力调整到位后配装了防松锁片，避免设备运行过程中因为振动导致张紧螺栓回松。托盘承载平台的表面贴了防滑橡胶垫，托盘放置到位后不会因为提升启停的惯性出现移位，保证后续码垛时箱体的摆放位置精度。

整套设备的所有管线都采用拖链内置排布，拖链的弯曲半径严格匹配线缆、气管的最小允许弯曲半径，避免长时间往复运动后线缆出现折损、气管出现弯折漏气的问题。拖链的安装位置做了内凹式设计，不会和行走部件产生运动干涉，外部预留了可拆卸的防护盖板，日常排查管线故障时不需要拆解主体结构，拆下盖板即可快速处理问题。
