1966款本田CD125摩托车油门拉线结构

在摩托车维修与零部件复刻的实际作业场景中，油门拉线作为连接车手操控端与发动机节气门的核心传动部件，其尺寸精度、结构匹配度直接决定了车辆油门响应的线性度与骑行安全性。这款针对1966款本田CD125车型搭建的油门拉线三维结构，完全围绕实车维修替换的实际需求展开建模，所有结构参数均取自原车拆解后的实测数据，没有做任何冗余的艺术化修饰，完全服务于零部件测绘、替换件加工以及维修作业参考的实际工程需求。

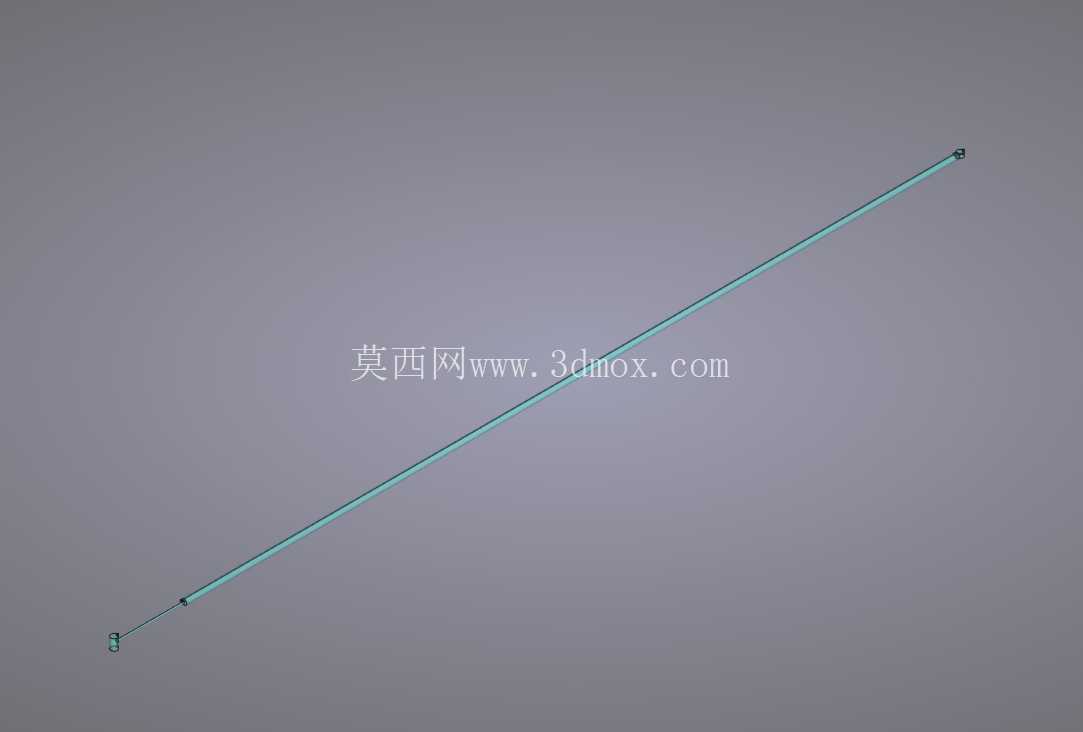

从实际功能特性来看，该油门拉线采用典型的双端固定芯索结构，外层为带防护涂层的金属螺旋护套，内部为多股绞合的钢质牵引芯线，两端分别设置与车手转把、节气门摇臂匹配的连接端头。建模过程中完整还原了护套的刚性支撑特性与芯线的滑动配合关系，既考虑了拉线在整车布线时的弯曲半径边界——护套最小弯曲半径控制在150mm以上，避免长期使用出现芯线卡滞、护套断裂的问题，也精准还原了两端连接头的卡位结构、销孔尺寸，确保替换安装时无需二次打磨修配，可直接与原车的固定座、摇臂接口对位装配。

设计思路上完全摒弃了常规建模中追求视觉效果的做法，所有结构特征均围绕维修场景的实际痛点设置：很多老款车型的原厂拉线早已停产，副厂配件往往存在芯线长度偏差、端头尺寸不匹配的问题，装车后要么出现油门行程虚位过大，要么出现节气门回位不彻底的安全隐患。建模时特意将拉线的总有效行程、护套总长度、两端端头的伸出量做了独立的特征参数化设置，维修人员可以根据自己车辆的实际磨损情况、布线走向微调长度参数，直接导出加工图纸用于定制替换拉线，不需要重新从零开始测绘。同时模型中还原了护套表面的防滑纹理、端头的防脱卡槽结构，这些细节都是实际安装时容易出现装配失误的位置，三维结构中把这些配合面的公差带做了可视化呈现，加工时可以直接参考配合尺寸选择对应的加工精度，避免出现装配过松脱落、过紧卡滞的问题。

从安装边界来看，该拉线在整车上的布线路径沿车架主梁内侧布置，模型中标注了拉线与车架线束、油箱底部、转向柱之间的安全间隙，最小间隙不小于8mm，避免转向过程中拉线与周边部件发生摩擦磨损。两端连接头的安装角度也做了对应还原，与转把基座连接的端头偏转角度匹配车把的安装倾角，与节气门摇臂连接的端头垂直于摇臂旋转平面，确保牵引过程中芯线始终处于直线受力状态，不会出现侧向分力导致的拉线磨损加快、油门手感生涩的问题。

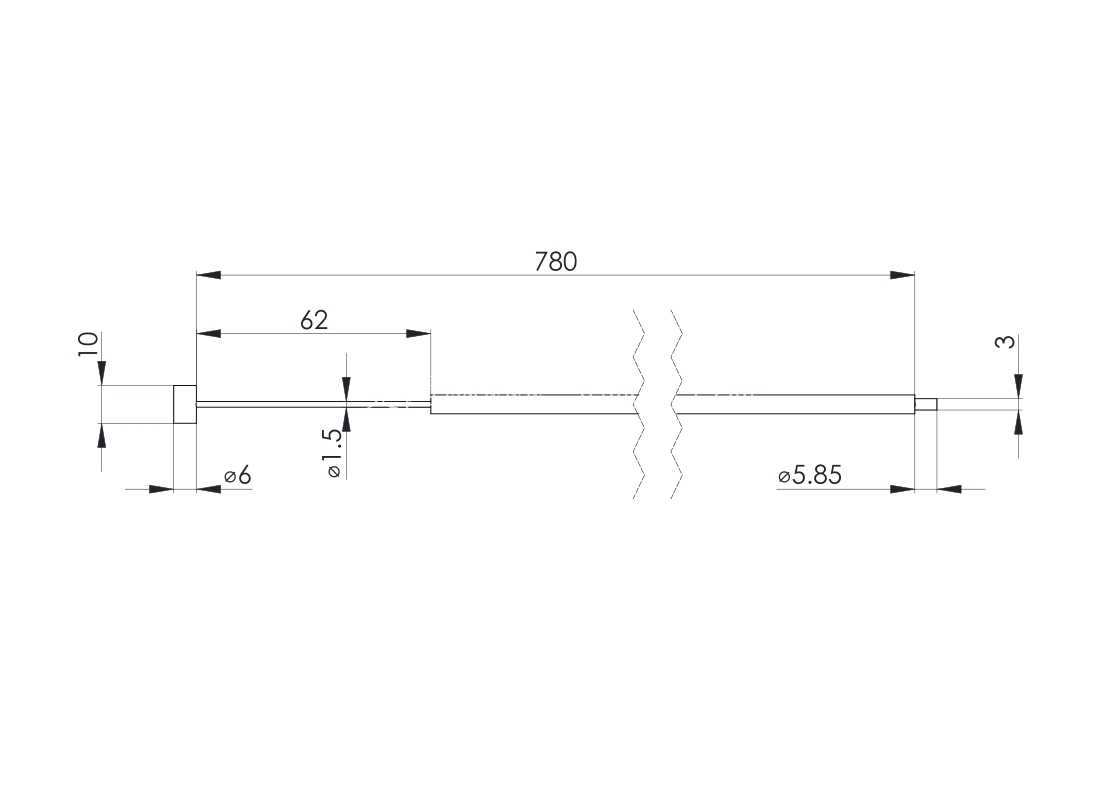

在维修作业的实际应用中，这个三维结构可以直接作为拆解作业的参考指引，维修人员在切割老化拉线之前，可以对照模型核对每一段的长度、端头结构，避免拆解后因为记忆偏差导致新做的拉线尺寸出错；对于定制加工拉线的作坊来说，模型可以直接导出各段的尺寸参数，不需要反复测量旧件，大幅降低定制配件的出错率。同时模型中还原的芯线与护套的配合间隙，也可以作为配件质量检验的参考标准，合格的替换拉线芯线在护套内的滑动阻力应该控制在5N以内，回位时无卡滞，这些参数都可以通过三维模型的运动仿真做初步验证，不需要装车后再反复调试。

不同于面向展示用的整车模型，这个油门拉线的结构完全聚焦于零部件本身的工程属性，没有添加任何与实际功能无关的装饰特征，所有倒角、圆角、卡槽结构都和实车零件完全一致，甚至连护套两端的密封橡胶套的安装位置、压缩量都做了对应还原——橡胶套的压缩量控制在2mm，既可以起到防水防尘的作用，也不会因为压缩量过大导致芯线滑动阻力增加。对于老车修复的从业者来说，这种精准的单一部件三维结构，比整车模型的实用价值更高，毕竟老车修复的核心难点就是这些早已停产的小配件的复刻与替换，精准的三维数据可以大幅降低配件定制的成本与周期，也能避免因为配件尺寸不匹配导致的后续故障。
