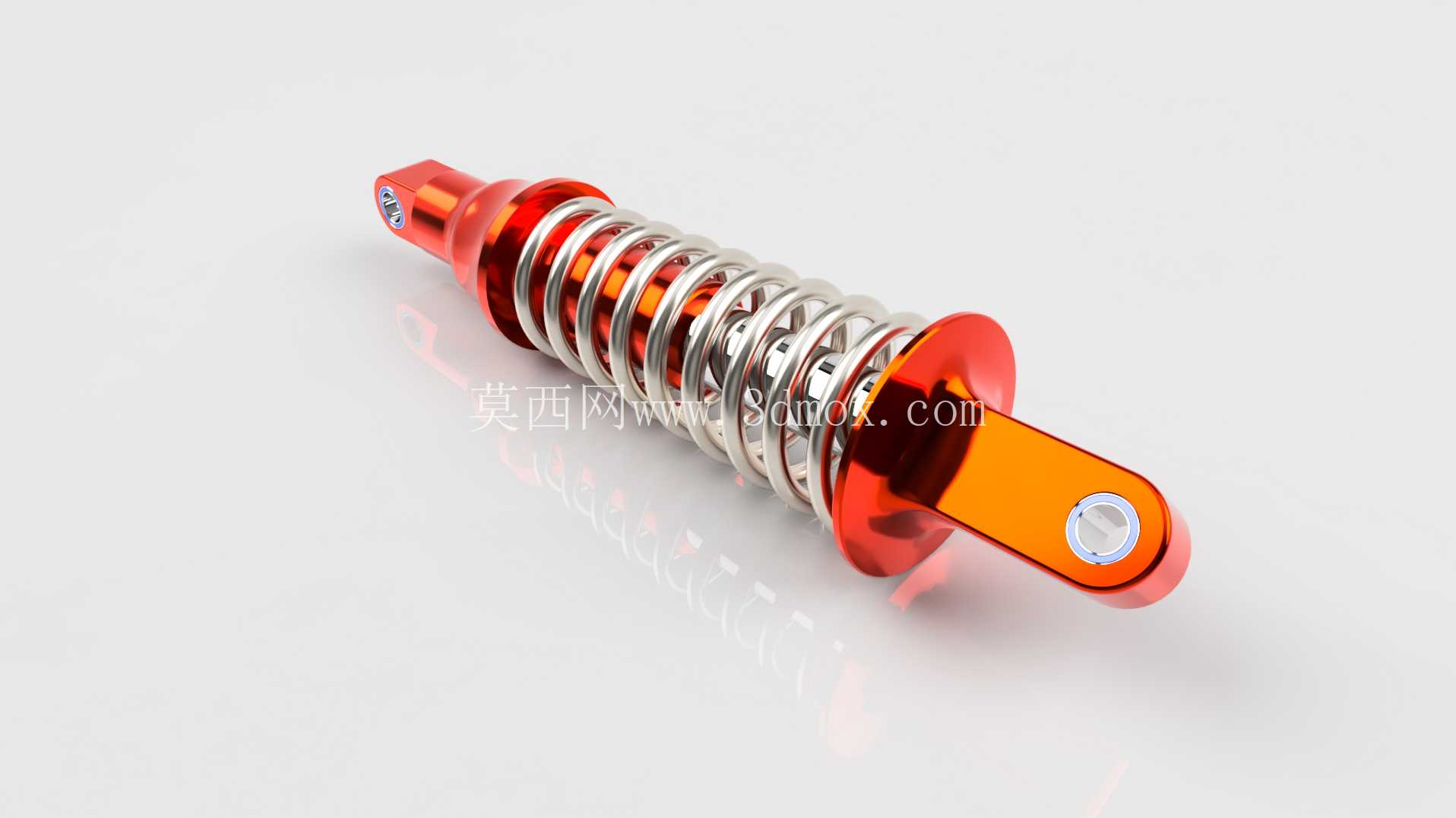

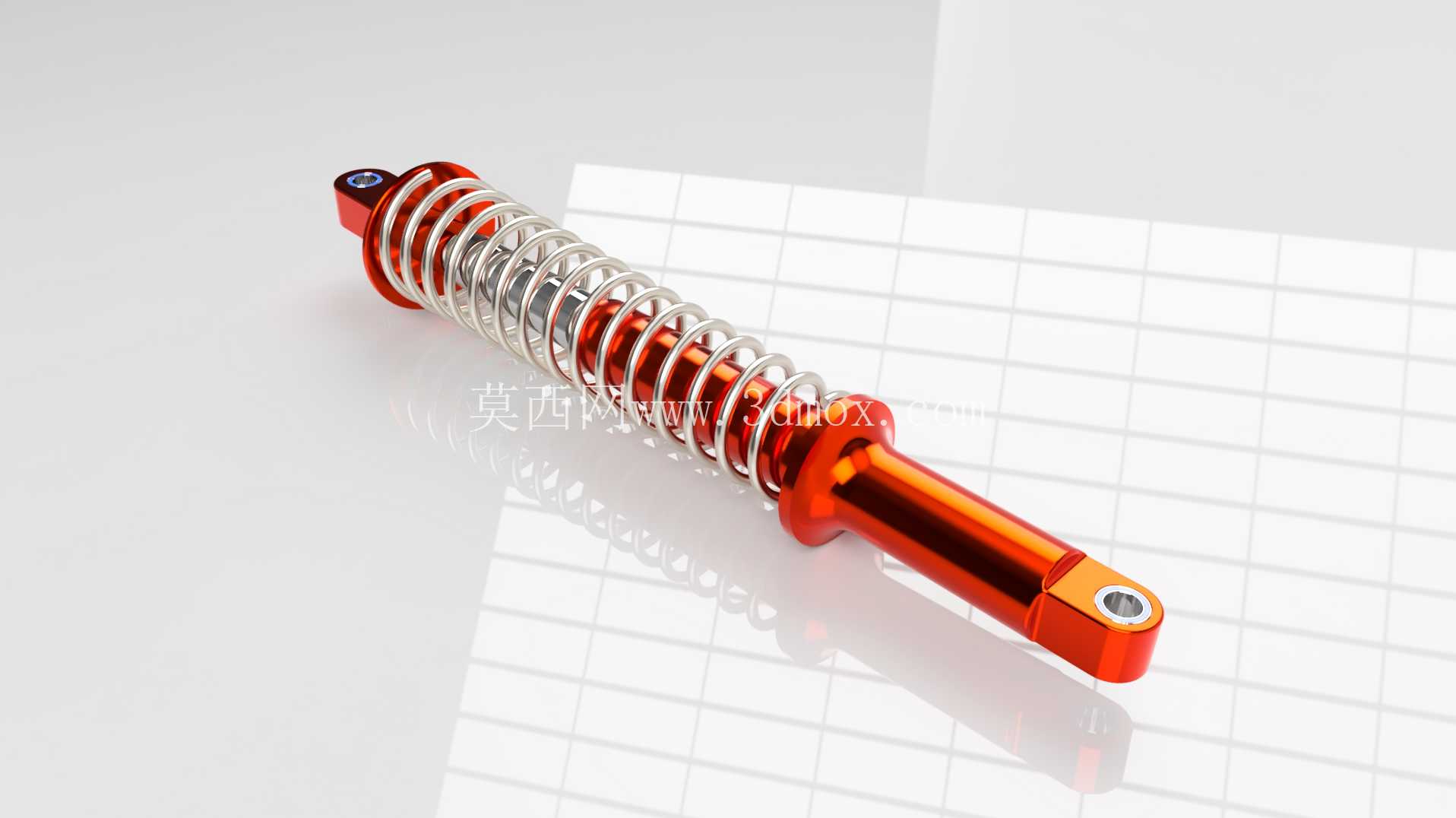

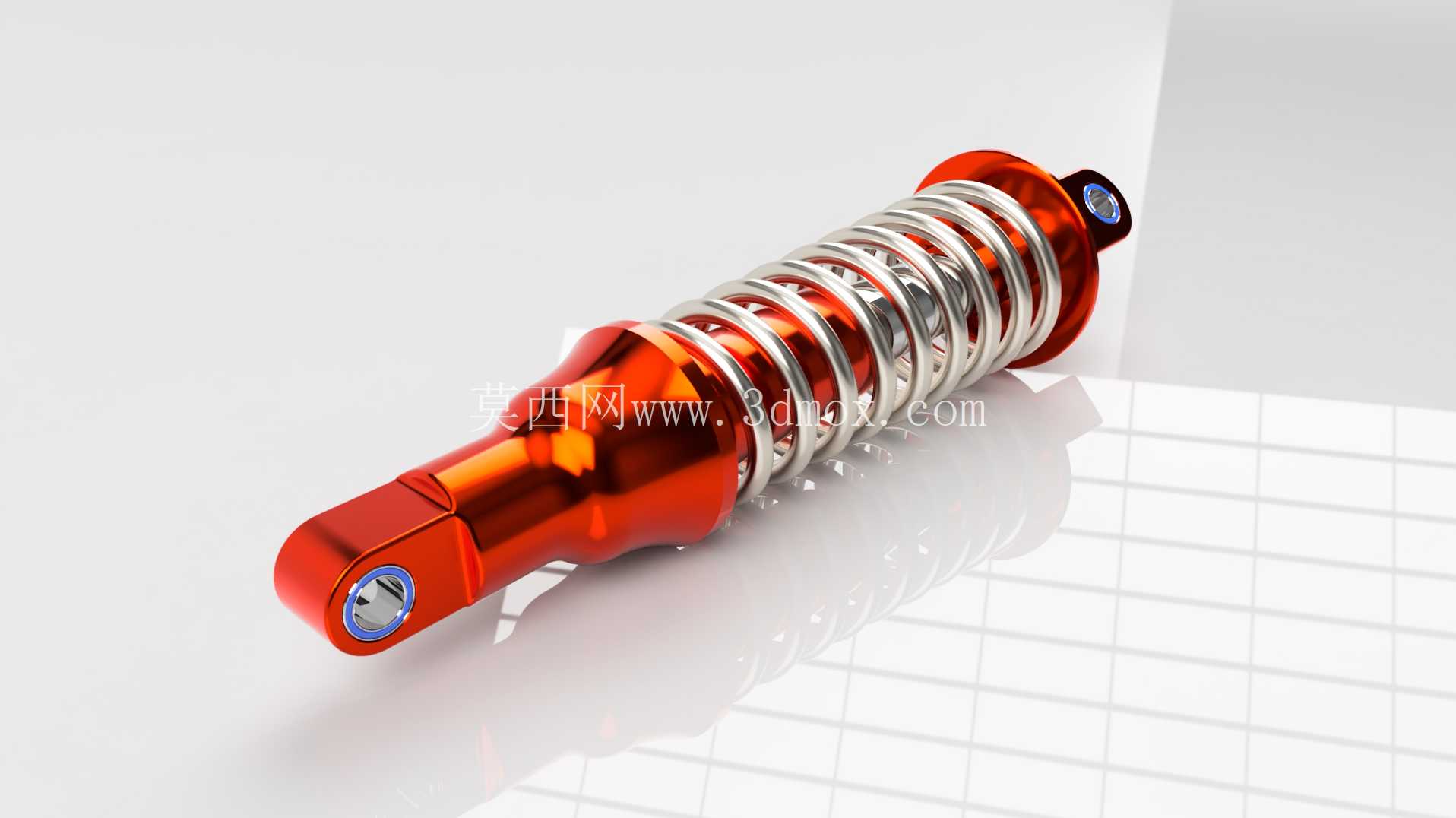

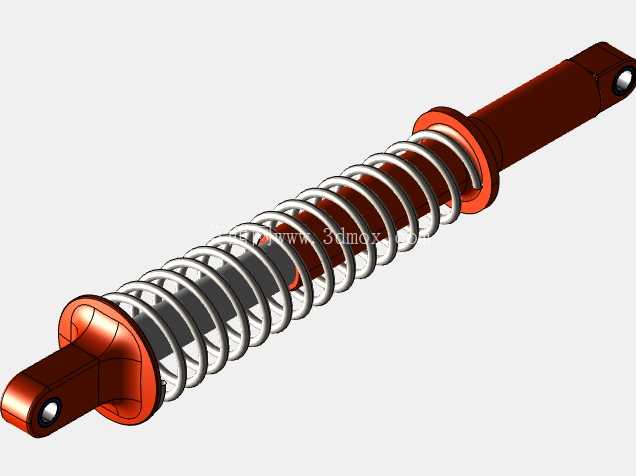

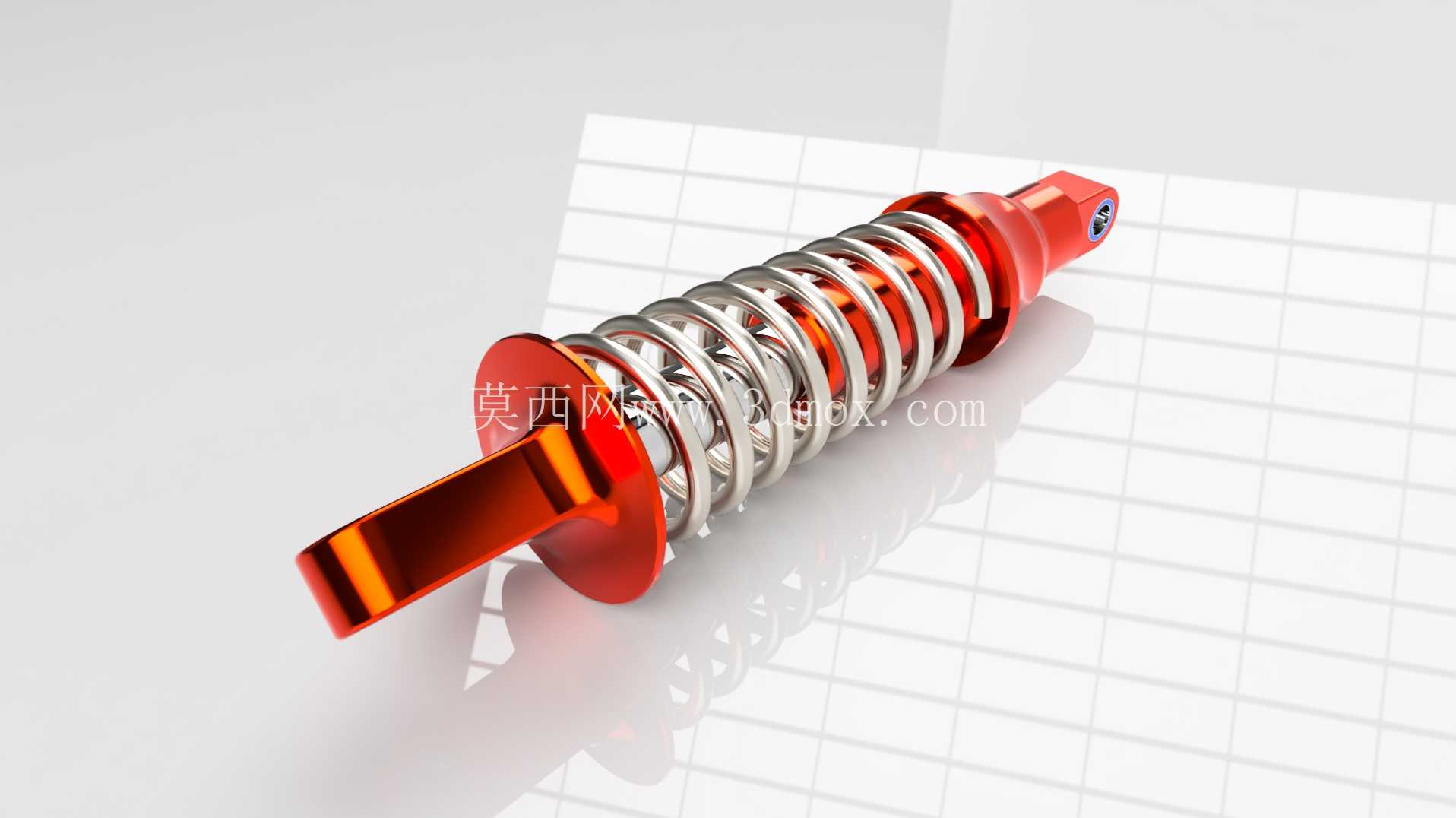

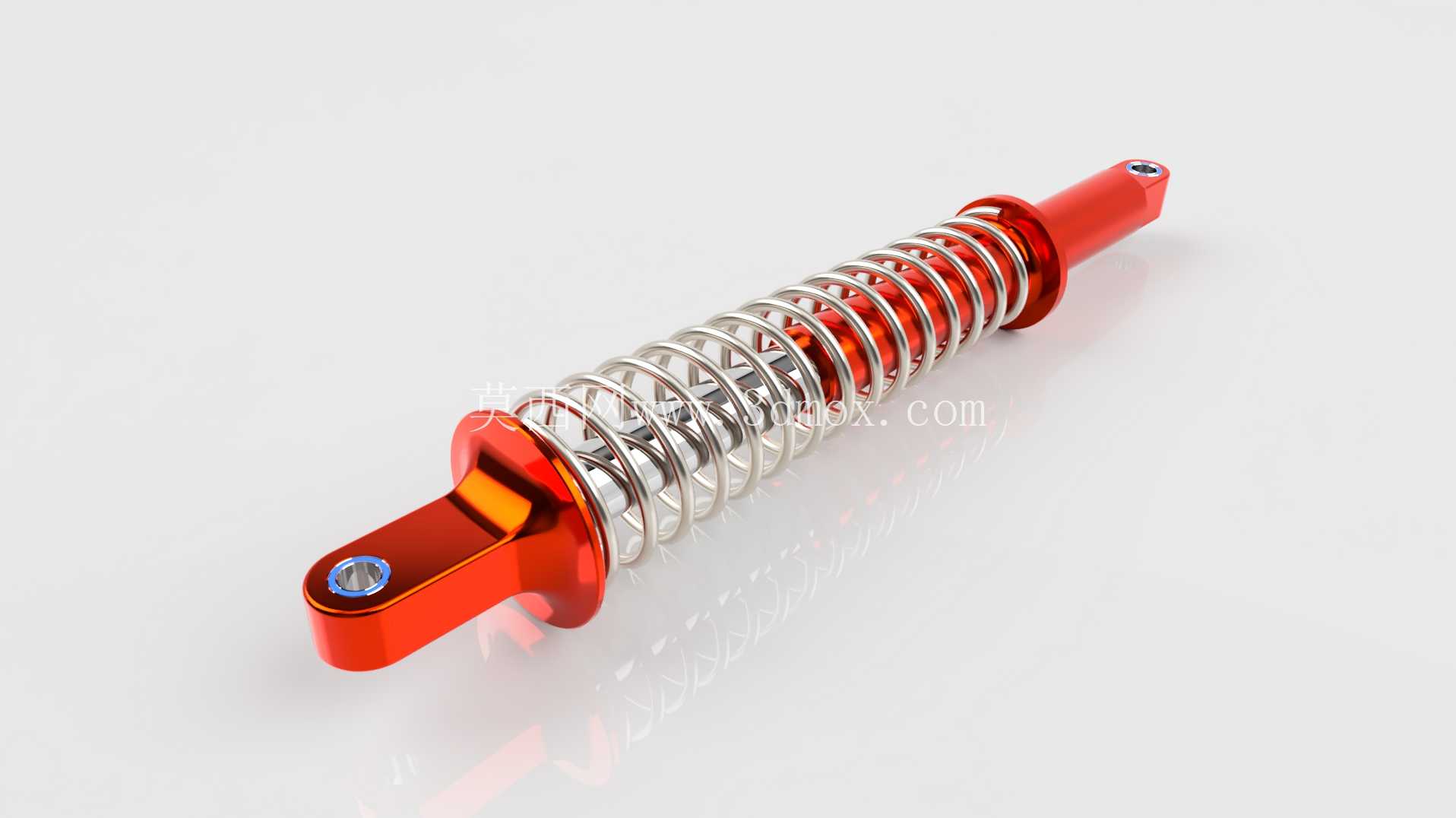

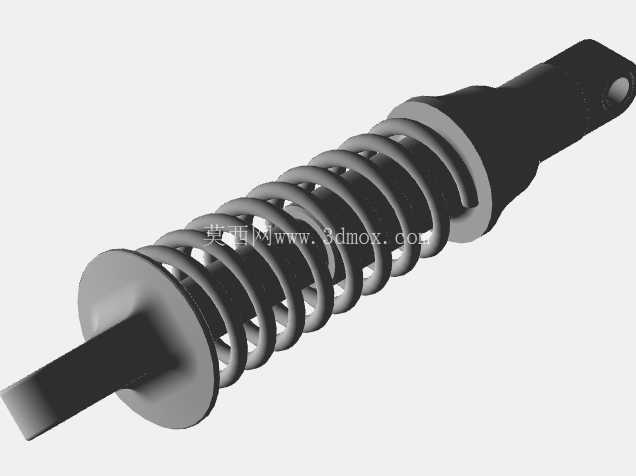

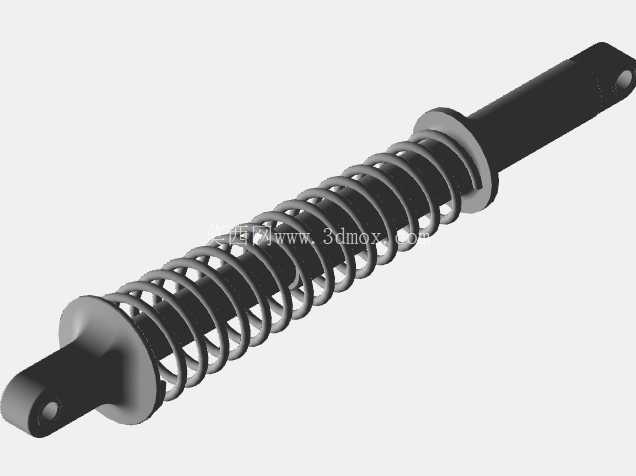

全地形车非可调式避震悬架结构

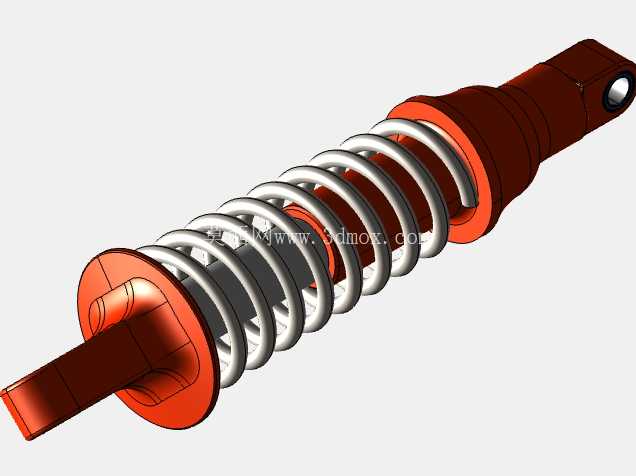

　　这类非可调式避震悬架，核心适配全地形车、农夫车这类非道路行驶的作业、休闲载具，日常使用场景覆盖山地林地穿越、沙地戈壁行驶、农场厂区短途重载转运，不需要频繁根据载重、路况调整阻尼与预压的使用场景，结构可靠性优先于调节灵活性，能大幅降低后期维护的复杂度，避免可调结构在长期泥水侵蚀、颠簸震动下出现调节机构卡滞、锁止失效的问题。从功能特性上看，该避震采用圆柱螺旋压缩弹簧作为弹性承载元件，配合筒身内部的阻尼结构，能够在车轮受到路面冲击时，先通过弹簧吸收瞬时冲击能量，再通过阻尼作用耗散振动能量，避免车轮出现多余的往复弹跳，保证轮胎与地面的接触附着力，同时缓冲传递到车架的冲击载荷，降低车架连接部位的疲劳应力，也能提升驾乘人员的乘坐舒适度。设计思路上，这款避震采用不可调的固定阻尼与固定预压设定，省去了外置调节旋钮、预压调节锁环这类额外结构，筒身与端盖的连接部位采用一体式密封结构，能更好地阻挡泥沙、污水进入筒身内部，适配全地形车经常涉水、穿越泥泞路段的使用环境，减少密封件失效导致的阻尼油泄漏问题。两端的连接吊耳采用带衬套的孔位设计，安装时可以通过销轴与车架、下摆臂的安装座连接，衬套能够过滤小幅度的横向扭动，避免安装部位因为硬连接出现应力集中断裂的问题。

　　外形尺寸上提供250mm与360mm两种长款规格，选型时需要注意安装边界：首先要确认上下安装点的中心距在避震完全伸展状态下的匹配度，避免车轮上跳极限时避震被完全压缩到底导致筒身顶死，也要避免车轮下落极限时避震被过度拉伸导致弹簧脱出、筒身拉脱；其次要确认弹簧外径与周边车架、轮拱、刹车管路的间隙，在车轮最大转向角度、最大跳动行程下，弹簧与周边部件的安全间隙不能小于10mm，防止行驶过程中出现运动干涉磨损部件；另外还要确认两端连接吊耳的宽度、安装孔直径与原车安装座的尺寸匹配，衬套的硬度要适配载具的常用载重，重载作业场景可以选择硬度稍高的衬套，休闲穿越场景可以选择偏软的衬套过滤细碎振动。结构细节上，弹簧采用不等节距设计？

　　不，这款是等节距圆柱弹簧，刚度线性稳定，在常用压缩行程内的弹力输出平顺，不会出现节距并圈后刚度突然跃升的突兀感，适合非道路场景下连续颠簸的路况，筒身表面采用阳极氧化处理，耐磨耐腐蚀性能优于普通喷漆处理，长期在户外紫外线照射、泥水冲刷下也不容易出现表层脱落锈蚀的问题。安装时需要注意，避震的上下安装方向不能装反，带有阻尼筒活塞杆的一端一般连接下摆臂侧，筒身储油端连接车架侧，这样能减少活塞杆暴露在外的长度，降低行驶中飞石击打活塞杆造成表面划伤、密封件漏油的概率；固定销轴的锁紧螺母要按照规定扭矩拧紧，并且加装开口销或者防松垫片，避免长期颠簸下螺母松脱导致避震脱落。

　　这类固定规格的避震相比可调款，零件数量更少，生产装配的公差更容易控制，批量生产时的性能一致性更好，不需要用户后期手动调整参数，安装后即可达到设计的减震性能，适合改装替换、原厂配件配套使用，不需要专业的调校经验就能完成装配，对于非专业维修的用户也很友好。在实际使用中，这类避震的承载能力匹配全地形车的常规载重，单人驾乘、满载物资或者挂载小型拖具时，弹簧的压缩行程都在设计的有效工作区间内，不会出现触底或者过硬弹跳的问题，阻尼设定偏向中低速压缩阻尼适中、回弹阻尼稍大的调校，能够在连续颠簸路面快速拉住弹簧，避免车辆出现多余的抛跳，在过坎、冲坡时也能提供足够的支撑性，减少车辆侧倾、点头的幅度。
