本田小型通用汽油机配套凸轮轴结构

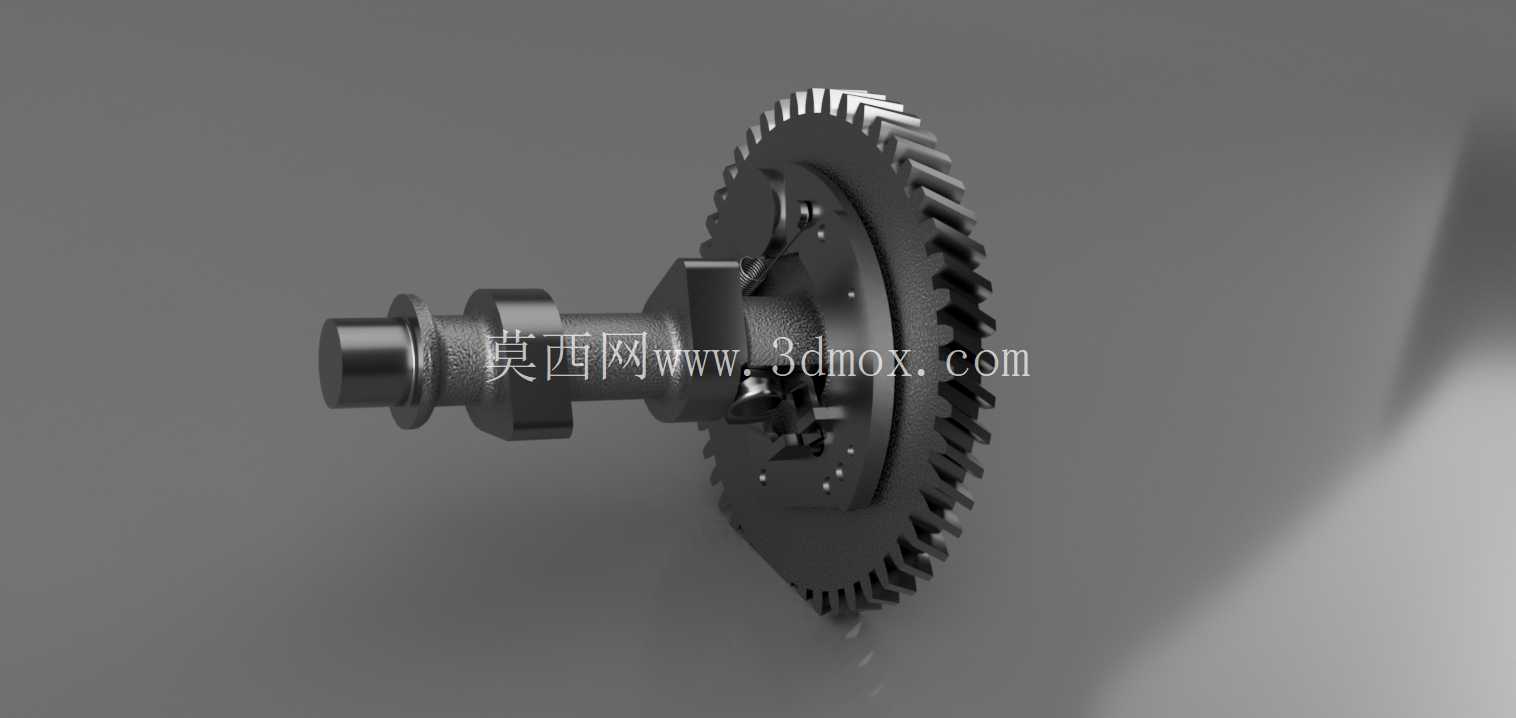

　　在小型通用汽油机的配气系统里，凸轮轴是决定进排气时序、直接影响整机动力输出与运行稳定性的核心传动部件，本次建模的这款适配GX160机型的凸轮轴，同时可兼容同缸径规格的GX200机型，覆盖3kW-5kW功率段的通用动力场景，常见于小型发电机组、家用微耕机、便携式水泵、园林打草机这类依赖小排量单缸汽油机提供动力的设备上。从结构设计逻辑来看，这款凸轮轴采用了轴齿一体化的集成式布局，将正时传动齿轮直接集成在凸轮轴的轴身一端，省去了额外的齿轮连接键与定位套结构，既压缩了整个配气传动单元的轴向安装尺寸，也减少了分体装配带来的传动间隙累积，能有效降低长期运行后正时偏移的故障概率。

　　凸轮型线的设计完全匹配顶置气门式单缸汽油机的配气相位要求，进气凸轮与排气凸轮的升程曲线经过反复校核，在保证进排气门开启重叠角符合小排量机型低速扭矩输出特性的前提下，尽可能降低气门落座时的冲击载荷，减少配气机构的运行噪音。轴身的支撑轴颈采用了阶梯式变径设计，靠近齿轮端的轴颈直径更大，用于承受齿轮啮合带来的径向载荷，靠近凸轮端的轴颈直径略小，兼顾轴身轻量化与支撑刚度的平衡，轴颈表面的粗糙度要求控制在Ra0.8以内，适配粉末冶金衬套的滑动摩擦工况，无需额外加装滚动轴承即可满足数千小时的运行寿命要求。

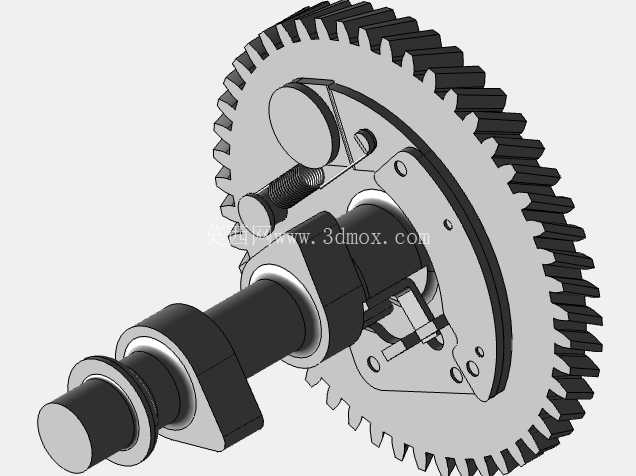

　　集成在轴端的正时齿轮采用直齿圆柱齿形，齿部参数匹配汽油机曲轴正时齿轮的模数与压力角，齿轮端面上设计有明确的正时标记凸点，装配时只需将该标记与曲轴齿轮上的对应标记对齐，即可保证配气相位的准确，无需反复调整角度，大幅降低了售后维修与整机装配的对位难度。齿轮与凸轮之间的轴段上，设计有集成式的减压机构安装位，通过离心式配重块与弹簧的配合，在汽油机启动转速较低时自动顶开排气门释放缸内压缩压力，降低手拉启动时的拉力负荷，当转速上升到额定怠速以上时，配重块在离心力作用下甩开，减压机构自动脱开，保证配气机构正常工作，这一结构也是小型通用汽油机提升启动便利性的典型设计。

　　从安装边界来看，整个凸轮轴的轴向总长度适配GX160系列机型的曲轴箱内腔尺寸，轴颈的安装位置与箱体上的衬套孔完全同轴，装配时从曲轴箱侧方的安装孔推入即可完成定位，不需要额外的轴向固定结构，依靠轴肩与箱体端面的配合即可实现轴向限位。建模过程中完全还原了实物的所有细节特征，包括凸轮型面的过渡圆角、齿轮齿根的退刀结构、减压机构的安装槽与定位孔、轴端的倒角结构，所有尺寸均按照实物测绘参数进行1:1还原，可直接用于配气机构的运动仿真验证、维修配件的测绘加工参考，也可用于小型汽油机的教学演示模型搭建。在实际工程应用中，这类集成式凸轮轴相比分体式结构，对加工精度的要求更高，尤其是凸轮型线与齿轮齿形的位置度公差，直接影响配气相位的准确性，建模时对所有配合面的公差带都做了对应标注参考，方便后续做工程图转化时直接调用。对于从事小型通用动力设备设计、维修配件开发的工程人员来说，这个高精度的凸轮轴模型可以直接用于机构干涉检查、传动链受力分析，不需要再从零开始测绘建模，能大幅缩短前期设计的周期。
