小排量摩托发动机冷却系统水泵盖结构

这款水泵盖主要适配小排量并列双缸摩托的动力单元冷却回路，是水冷系统中包覆水泵叶轮腔、衔接缸体水道与外接水管的核心承载构件，日常骑行中承担着密封冷却腔、定位水泵轴系、隔绝冷却液泄漏的多重作用，同时还要承受发动机运行带来的持续振动、冷热交变应力以及路面飞溅的泥水侵蚀。从实际装车场景来看，这类小排量运动摩托的发动机布局紧凑，水泵通常集成在离合器侧的箱体外侧，因此水泵盖的安装边界需要完全贴合发动机箱体的结合面，不能和周边的离合拉线、换挡连杆、车架安装吊耳产生运动干涉，设计时需要严格匹配箱体结合面的轮廓，所有安装孔的位置度公差控制在0.1mm以内，避免装配后出现密封面错位导致的冷却液渗漏问题。

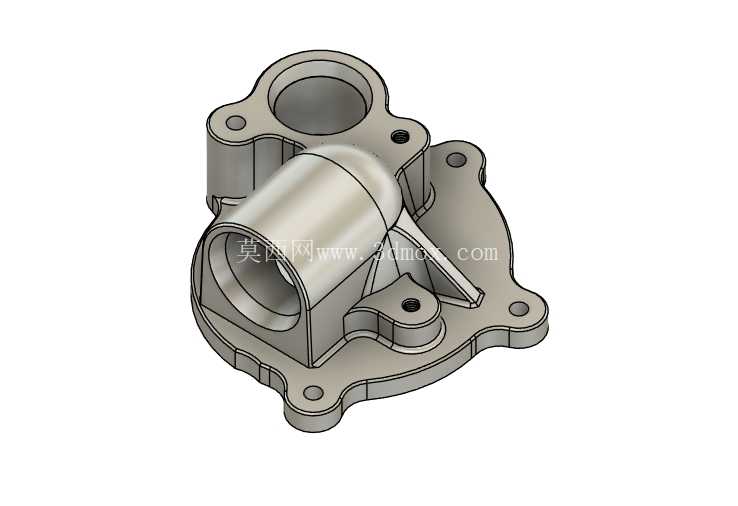

从结构设计逻辑来看，这款零件采用一体化压铸成型的思路，主体基体选用压铸铝合金材质，兼顾轻量化与散热需求，整体壁厚控制在3-4mm之间，既保证足够的结构强度承受冷却液的循环压力，也不会额外增加发动机的簧下质量。零件上的大直径斜向通孔是水泵进水腔的流道接口，对接发动机缸体出来的高温冷却液入口，上方的竖直筒状结构是水泵轴的安装定位座，内部预留了水封与轴承的安装台阶，台阶的同轴度公差要求较高，否则会导致水封偏磨、冷却液渗入轴承腔造成润滑失效。周边分布的多个带凸台的安装孔，每个孔位都做了局部加厚处理，避免螺栓锁紧时压溃铝合金基体，凸台高度统一控制在2mm，保证结合面的平面度要求，装配时配合耐油石棉密封垫就能实现可靠的静密封。

零件侧面的加强筋结构是设计中的关键细节，连接进水道接口与主体法兰、轴座部位，主要是应对发动机运行时的持续振动，避免薄壁部位在冷热交变下产生应力开裂，毕竟摩托在不同工况下冷却液温度波动范围大，冷启动时可能只有环境温度，高负荷连续骑行时冷却液温度会突破100摄氏度，没有加强筋的话长期使用很容易在应力集中的转角位置出现疲劳裂纹。法兰边缘的圆角过渡也做了针对性处理，所有外轮廓转角都采用R2以上的圆角，既方便压铸时的铝液填充，减少压铸缺陷，也能避免装配时锐边割伤密封垫，影响密封效果。

在实际维修与配件替换场景中，这款水泵盖的外形尺寸完全遵循原厂动力单元的安装边界，总高度不超过70mm，法兰面最大轮廓尺寸控制在90mm范围内，不需要改动周边的任何附件就能直接替换原厂件，接口的内径尺寸和原厂水管卡箍的安装位完全匹配，维修时不需要额外更换水管或者调整卡箍位置。流道内部的过渡位置都做了顺滑处理，没有明显的台阶或者锐角，减少冷却液循环时的流阻，避免在腔体内形成涡流造成不必要的压力损失，保证冷却系统的循环效率，让发动机在高转速运行时也能维持稳定的工作温度。

从压铸工艺的实现角度来看，这款零件的分型面设置在法兰结合面位置，所有侧孔都采用抽芯结构成型，避免后续机加工的工序量，降低批量生产的成本，轴座内的轴承安装位、密封面位置预留了0.2mm的机加工余量，压铸成型后只需要精加工这几个关键配合面就能满足装配要求，其余非配合面直接保持压铸表面状态，兼顾生产效率与零件精度。零件表面没有多余的装饰结构，所有结构都服务于功能需求，外露的表面可以做喷丸或者阳极氧化处理，提升耐腐蚀性，应对日常骑行中的泥水、雨水侵蚀，延长配件的使用寿命。
