摩托车后悬挂三角连接摆臂结构设计

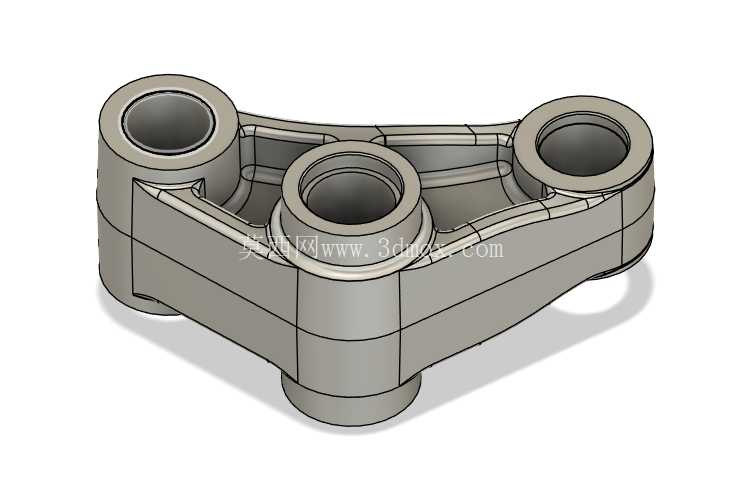

　　这款三角结构摆臂是中小排量运动摩托车后悬挂系统的核心传力构件，主要承担车架、后轮摇架与后减震器三者之间的力传递与运动轨迹约束作用，在整车行驶过程中，需要同时承受路面冲击带来的多向交变载荷，包括后轮跳动时的纵向冲击力、过弯侧倾时的横向扭矩，以及减震压缩回弹过程中的反复拉压载荷，是保障后悬挂运动平顺性与整车操控稳定性的关键部件。从结构布局来看，该摆臂采用三铰点三角布局，三个带衬套安装位的轴套分别对应三个连接端点，其中两个同轴度要求较高的铰点用于连接后轮主摇架与车架副安装位，第三个居中布置的铰点用于连接后减震器下端，这种三角构型能够在有限的安装空间内优化悬挂杠杆比，让减震器的阻尼特性与弹簧刚度匹配更符合中小排量仿赛车型的运动调校需求，在过减速带、坑洼路面时能够将后轮的垂直跳动位移按照设定比例转化为减震器的压缩行程，避免减震器直接承受硬冲击，同时在激烈驾驶过弯时，能够减少悬挂多余的横向形变，提升后轮循迹性。

　　设计过程中，三个轴套的内孔尺寸公差按照衬套压装要求设定，轴套外壁与主体连接部位做了渐变式的加强筋过渡，避免应力集中导致的疲劳断裂，主体的壁厚分布经过载荷路径优化，在三个铰点之间的传力路径上适当增加壁厚，非受力区域做了局部挖槽减重，在保证结构强度满足1.5倍额定冲击载荷的前提下，尽可能降低构件自身重量，减少悬挂下质量，提升减震响应速度。安装边界方面，三个铰点的中心距严格匹配对应车型的后悬挂几何参数，安装时需要保证两个侧置铰点的同轴度误差不超过0.05mm，避免衬套偏磨导致的行驶异响与操控虚位，轴套内孔预留了润滑脂槽的安装空间，适配常规的橡胶金属复合衬套，能够过滤路面传递的高频细碎振动，同时保留足够的支撑性满足运动驾驶需求。

　　在实际装车应用中，该摆臂的运动轨迹经过多轮动力学仿真验证，在减震全行程压缩与回弹过程中，不会与周边的后轮挡泥板、排气前段、车架横梁发生运动干涉，三个连接位的螺栓锁紧扭矩按照对应车型的维修手册要求设定，能够在长期交变载荷下保持连接可靠性，不会出现松动位移的问题。从结构工艺性来看，该摆臂采用压铸工艺成型，主体的拔模斜度按照压铸工艺要求设置在1°-1.5°之间，所有转角位置都做了R2以上的圆角过渡，避免压铸过程中出现充型不足、冷隔等缺陷，成型后三个轴套内孔需要进行精加工，保证尺寸精度与表面粗糙度满足衬套压装要求，表面做喷丸处理提升疲劳强度，适配量产车型的配件生产与售后替换需求。
