简易结构斯特林发动机原理演示结构

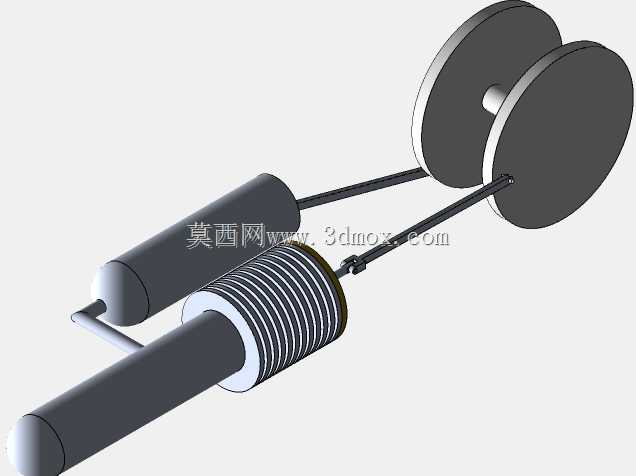

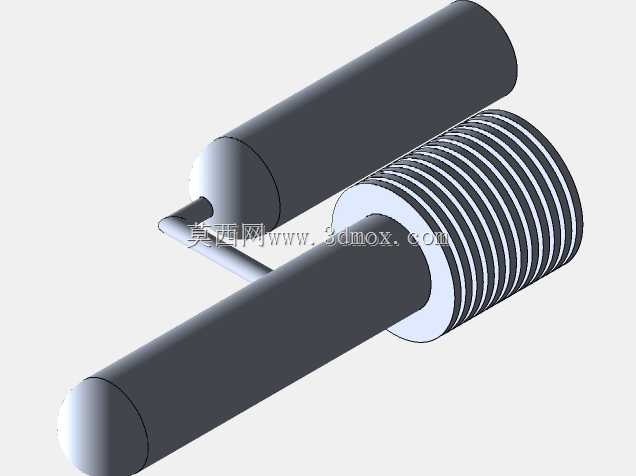

　　这套斯特林发动机结构，核心定位是原理验证与教学演示场景使用，区别于工业级量产动力设备，没有做严苛的热力参数匹配计算，更侧重直观展示外燃机的循环工作逻辑，适合机械原理教学、科创作品制作、热力循环演示等场景使用。从结构组成来看，整套装置分为加热置换腔体、动力活塞组件、曲柄连杆传动机构、双飞轮储能结构四个核心部分，各部件的连接关系完全遵循斯特林循环的动作逻辑：置换活塞负责在冷热腔之间疏导工质流动，动力活塞承接工质膨胀收缩的压力变化，通过连杆将直线往复运动转化为曲轴的旋转运动，末端的双飞轮结构依靠自身转动惯量储存动能，抵消曲柄连杆机构过死点的阻力，保证整套机构运转的连续性。设计思路上优先考虑结构的易加工性与动作直观性，

　　没有采用复杂的密封结构与精密配气设计，所有传动部件都外露展示，观察者可以直接看到从活塞往复到飞轮旋转的完整动力传递路径，不需要拆解外壳就能理解整套循环的动作时序。从安装边界来看，整套结构沿动力输出轴方向的总长度控制在较小范围内，横向宽度以双飞轮的外缘直径为最大边界，高度方向以加热腔体的顶端为最高点，放置在普通实验台面上即可完成组装与运转演示，不需要额外的大型安装基座，各运动部件的运动包络都做了预留，运转过程中不会出现部件干涉的情况。功能特性层面，这套结构可以直观展示外燃机的工作特点：只要对加热端持续施加稳定热源，置换活塞推动工质在冷热腔之间循环流动，工质受热膨胀、遇冷收缩的压力差就会推动动力活塞往复动作，进而带动飞轮持续旋转，

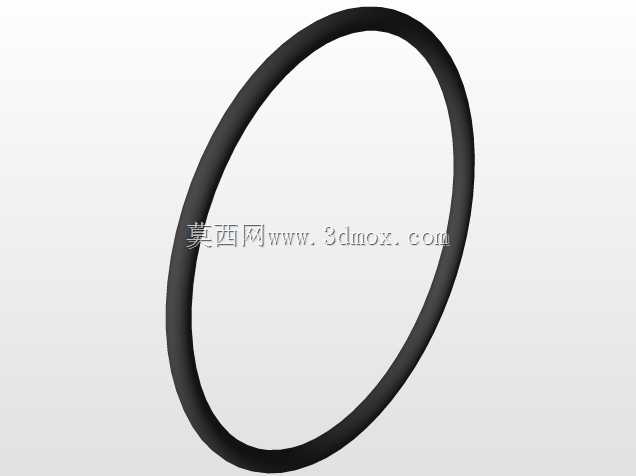

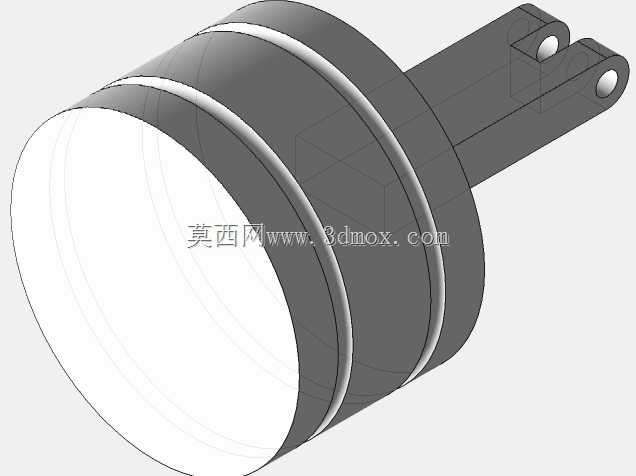

　　整个过程不需要内燃机那样的爆燃做功过程，运转噪音更低，也可以适配多种不同类型的热源。需要注意的是，这套结构没有做活塞位移、曲柄臂长度、连杆长度的参数匹配计算，因此实际运转的效率、转速稳定性都达不到工业应用级别的要求，不能直接作为动力源搭载到其他设备上，核心作用是帮助结构设计从业者理解斯特林循环的动作逻辑，熟悉曲柄连杆机构的运动仿真方法，掌握飞轮惯量匹配的基本设计思路，也可以作为科创教具的基础结构进行二次优化，比如调整各运动部件的尺寸参数、增加密封结构提升气密性、优化冷热腔的换热效率，都可以在这套基础结构上完成迭代。在三维建模过程中，各部件的配合关系都按照实际装配逻辑设置：活塞与缸体之间保留合理的间隙模拟滑动配合，连杆与曲柄、

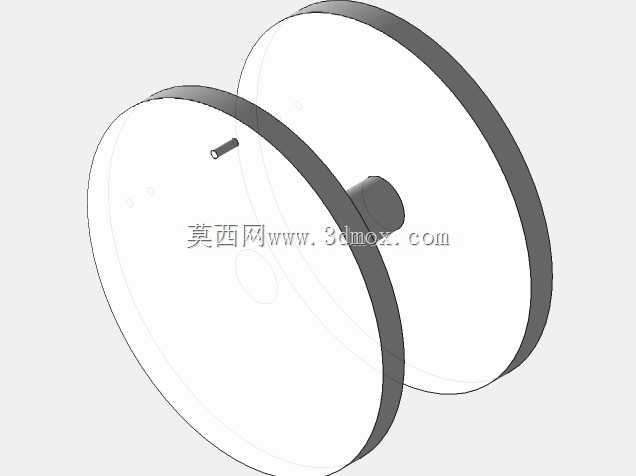

　　活塞的连接位置设置转动副约束，飞轮与曲轴之间设置固定连接，完成装配后可以直接进行运动仿真，验证各部件的运动行程是否存在干涉，检查曲柄转动过程中连杆的摆角是否在合理范围内，对于初学者理解往复运动转旋转运动的机构设计逻辑有很强的参考价值。外形设计上没有做多余的装饰性结构，所有部件的形状都服务于功能实现：缸体采用等直径圆筒结构降低加工难度，飞轮采用圆盘式结构简化建模与加工流程，连杆采用细长杆结构在保证强度的前提下降低运动惯量，整体风格简洁务实，完全围绕原理展示的核心需求设计，没有冗余的造型元素。
