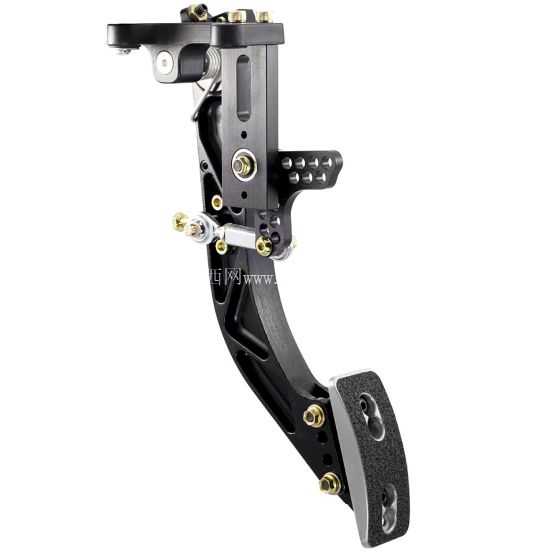

仿Tilton600系列汽车加速踏板结构设计

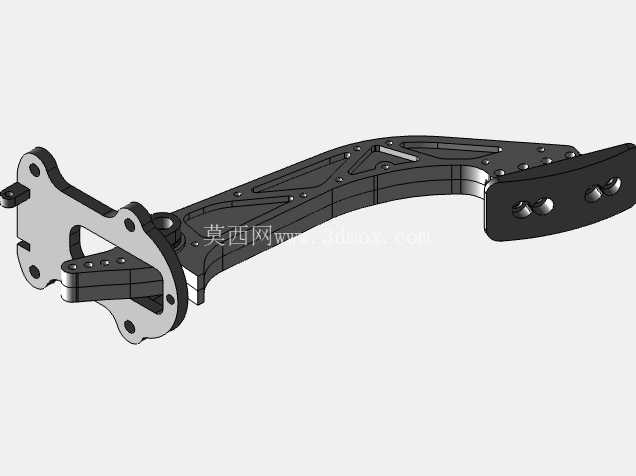

这款加速踏板的结构设计参考了竞技级踏板的受力逻辑，整体采用多块分体式板材切割拼接成型，主体承力部分选用10毫米厚度的金属板材加工，在保证结构刚性的前提下，通过拓扑优化的镂空结构去除非受力区域的多余材料，有效降低了踏板总成的自身重量，适配竞技改装场景下对簧下质量、操控响应速度的严苛要求。

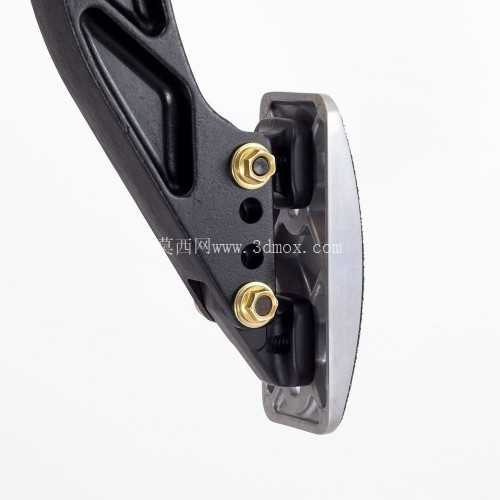

从实际装车应用场景来看，这类踏板多用于性能车改装、赛道日竞技车辆以及定制化赛车的座舱操控系统搭建，区别于民用量产车的注塑一体踏板，分体切割焊接/栓接的结构可以根据不同车型的座舱防火墙安装位、驾驶员的腿部操作习惯做小范围的安装角度调整，适配更多非原厂布局的改装座舱。踏板的踩踏接触端做了加宽的摩擦面设计，表面预留了防滑纹理的安装位，能够匹配不同款式的防滑踏板皮，避免激烈驾驶时鞋底打滑出现操作失误。

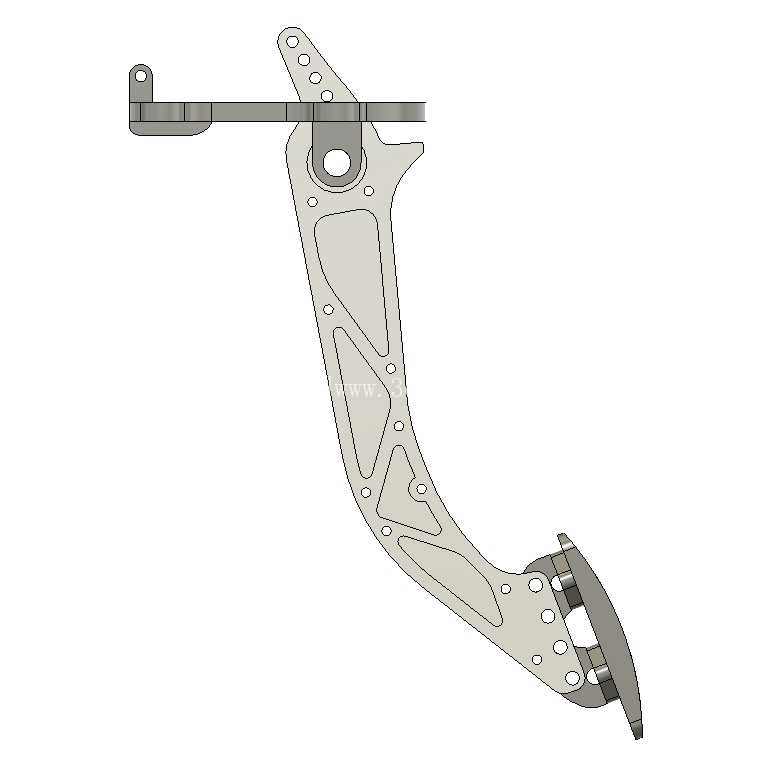

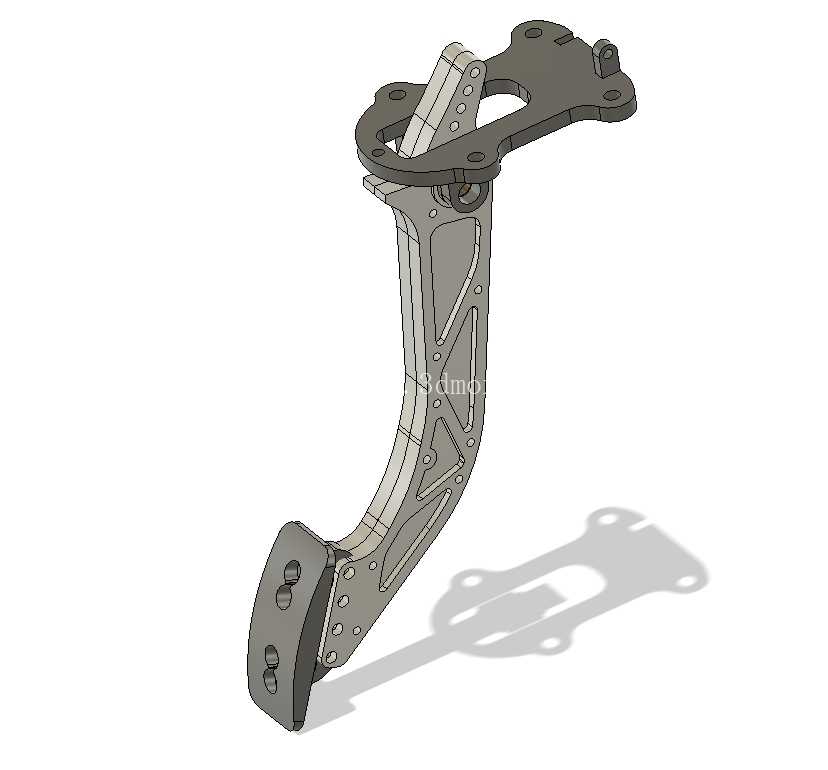

设计过程中首先确定了踏板的旋转枢轴位置，枢轴点设置在踏板上部的安装基座处，基座上预留了多个螺栓安装孔，孔位的分布兼顾了原厂安装位的兼容性与定制改装时的位置调整余量，安装基座的轮廓做了切边处理，避免与周边的防火墙隔音层、转向柱护板、制动踏板支架产生运动干涉。踏板臂的曲面走向完全贴合人体工程学逻辑，从枢轴点到踩踏面的力臂长度经过反复校核，既保证了踩踏行程的线性反馈，也能让驾驶员在跟趾操作时轻松完成油门与制动踏板的衔接动作，踏板臂上的镂空加强筋沿着受力方向分布，在大力度踩踏时不会出现结构形变，保证油门开度信号的精准传递。

安装边界方面，上部安装基座的横向宽度控制在120毫米以内，纵向安装深度不超过80毫米，能够适配绝大多数紧凑型性能车的防火墙安装空间，踏板臂向下延伸的总长度控制在220毫米左右，踩踏面的最低位置与地板的预留间隙符合赛车安全规范，不会出现踏板踩到底后与地板剐蹭的问题。枢轴位置采用自润滑衬套的安装预留位，长期高频踩踏也不会出现松旷异响，分体式的结构设计也方便后期维护，某一部分出现磨损或碰撞损坏时可以单独切割替换对应板材部件，不需要整体更换踏板总成。

从受力特性来看，踏板整体的受力路径从踩踏面沿着踏板臂的加强筋直接传导到上部枢轴与安装基座，没有多余的受力分支，每一处镂空的边缘都做了圆角过渡处理，避免应力集中导致的板材开裂，安装孔的位置都做了凸台加强处理，螺栓锁紧后不会因为长期震动出现孔位变形。踏板的整体轮廓做了倒角处理，所有外露的边缘都没有尖锐棱角，避免安装和驾驶过程中划伤线路或驾驶员肢体。
