仿生眼球拨号联动机械结构设计

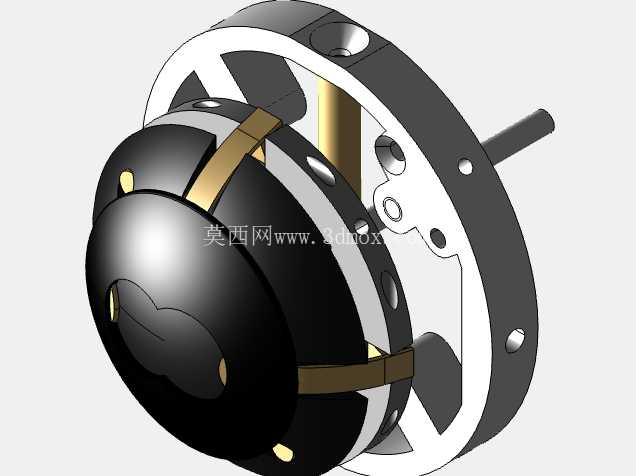

　　这套仿生眼球拨号联动结构，最初的设计出发点是为拟人化机甲、仿真人偶、互动展示装置提供可实现精准角度调节的眼部动作执行单元，区别于常规的静态仿真眼部装饰，整套结构可通过外部输入的拨动力矩，实现眼球水平、俯仰两个自由度的角度偏转，同时通过限位结构保证偏转角度处于仿真人眼的合理活动区间内，避免过度偏转带来的违和感。从结构组成来看，外部采用环形金属安装基座作为整个机构的承载主体，基座上预留了多个沉头安装孔，可直接通过螺栓固定在机甲头部的安装框架内，基座的环形内圈设置了多组定位凸台，用于安装眼球的支撑框架，支撑框架采用分体式卡接结构，将球形眼球主体包裹在内部，同时预留出足够的活动间隙，保证眼球转动时不会与支撑框架发生运动干涉。

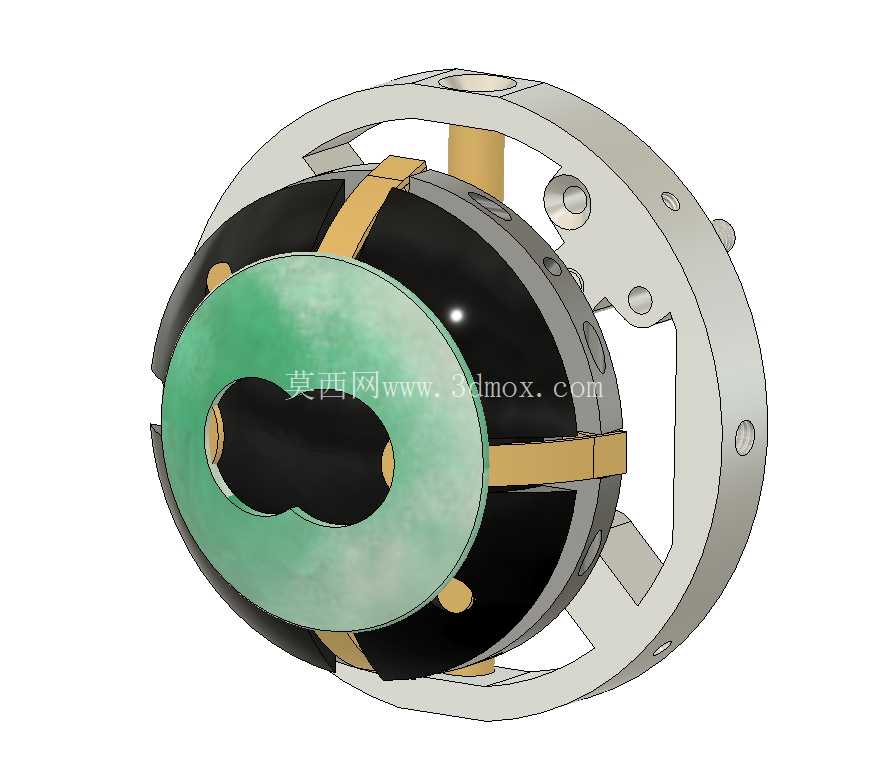

　　眼球主体的前侧设置了仿虹膜的绿色环形端盖，端盖中部开有8字形的双瞳孔透光孔，可在内部加装LED光源实现瞳孔发光效果，端盖通过周向均匀分布的三个卡扣与眼球主体固定，拆卸维护时无需拆解整个支撑框架即可单独更换端盖样式。连接眼球与支撑框架的是三组呈120度均匀分布的金色弹性传动带，传动带采用高弹性耐磨材质，既可以在拨号调节时传递拉力带动眼球偏转，也可以在无外力输入时依靠自身弹性将眼球复位至初始居中位置，相比传统的齿轮传动结构，这种弹性带传动的运行噪音更低，且不存在齿轮啮合间隙带来的动作迟滞问题，更适合用于近距离展示的互动装置。在安装边界方面，整套机构的最大外径为环形基座的外圆尺寸，安装时需要在头部壳体上预留对应直径的圆形安装位，基座的轴向厚度可根据头部壳体的内部空间进行适配调整，眼球前侧的端盖表面与基座前端面基本齐平，不会突出安装平面过多，避免与人偶面部的其他结构发生干涉。实际应用场景中，这套结构除了用于机甲模型、可动人偶的眼部动作实现外，还可经过尺寸缩放后用于科普展示装置的人眼运动原理演示，或是互动娱乐设备中的视线追踪模拟部件。

　　设计过程中重点考虑了手动拨号调节的操作手感，传动路径上的所有转动配合位置都做了间隙优化，既不会因为间隙过大导致眼球晃动，也不会因为配合过紧导致调节时阻尼过大，手动拨动眼球调整角度时的阻尼感均匀，调整到任意角度后都可以依靠传动带的摩擦力保持位置稳定，不会出现自行滑落复位的情况。支撑框架与环形基座之间采用销轴连接，销轴的配合面做了抛光处理，减少转动时的摩擦阻力，销轴两端设置了防脱卡簧，避免机构多次动作后销轴脱出导致结构散架。眼球主体采用中空结构设计，内部预留了足够的走线空间，可穿过光源供电线、动作传感器信号线等线缆，中空腔体的内壁做了圆滑过渡处理，避免线缆在眼球转动过程中被内壁棱角刮破绝缘层。

　　整套结构的所有零部件都采用可拆分设计，没有采用永久性连接工艺，单个零件出现磨损后可单独更换，降低后期维护成本，比如弹性传动带长期使用出现松弛后，可直接拆下旧传动带更换新件，无需拆解整个机构。在动作逻辑上，当从外部拨动拨号端时，力矩通过基座后侧的传动柱传递到支撑框架，带动支撑框架绕水平销轴转动实现眼球俯仰动作，同时支撑框架内部的联动槽会带动眼球绕垂直销轴转动实现水平偏转，两个方向的动作可独立调节也可联动实现，可模拟出人眼上下左右转动的真实状态，偏转角度范围设置为水平方向左右各30度，俯仰方向上下各20度，完全覆盖正常人眼的日常活动角度范围，不会出现动作幅度过大导致的失真问题。
