双非对称尾翼燕尾型全位移船体设计

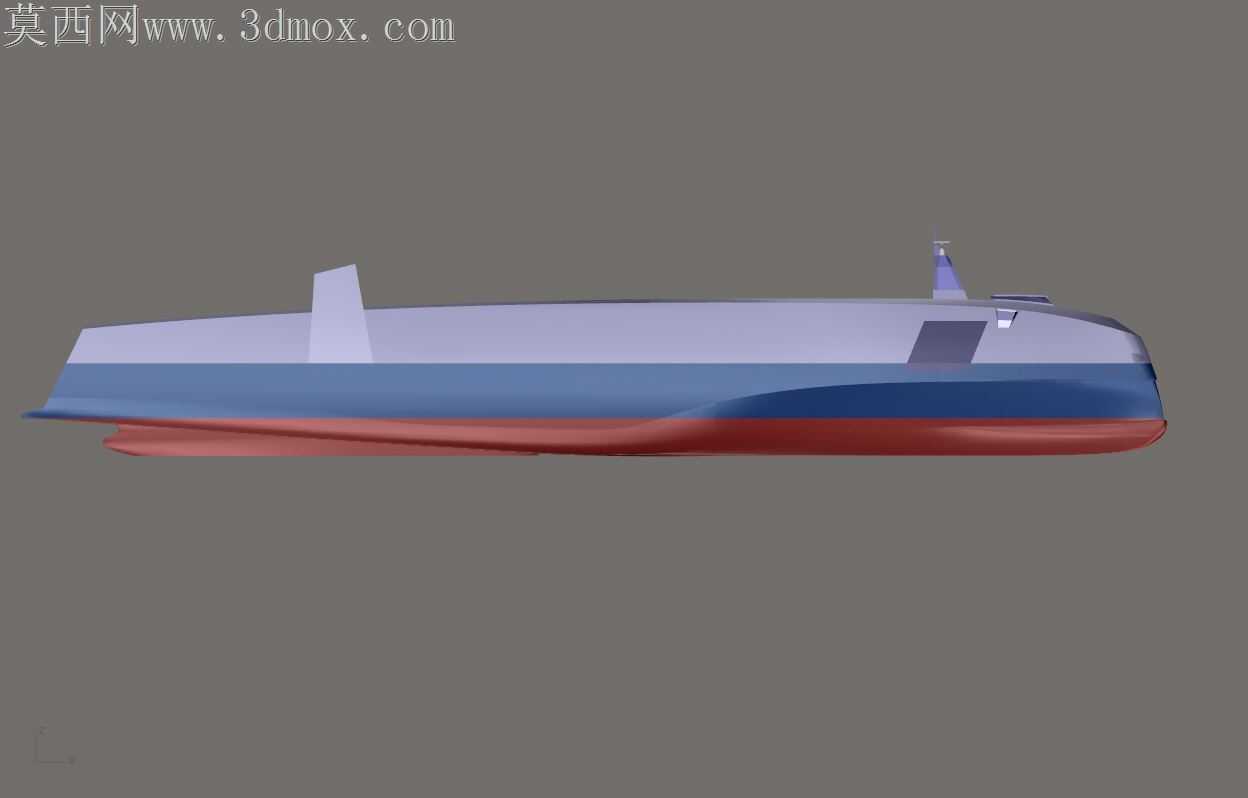

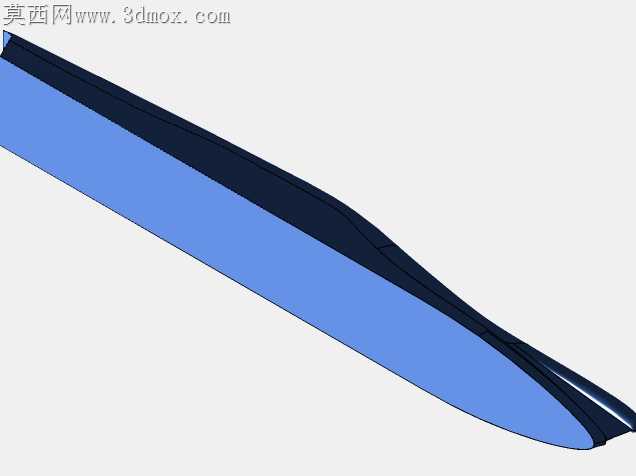

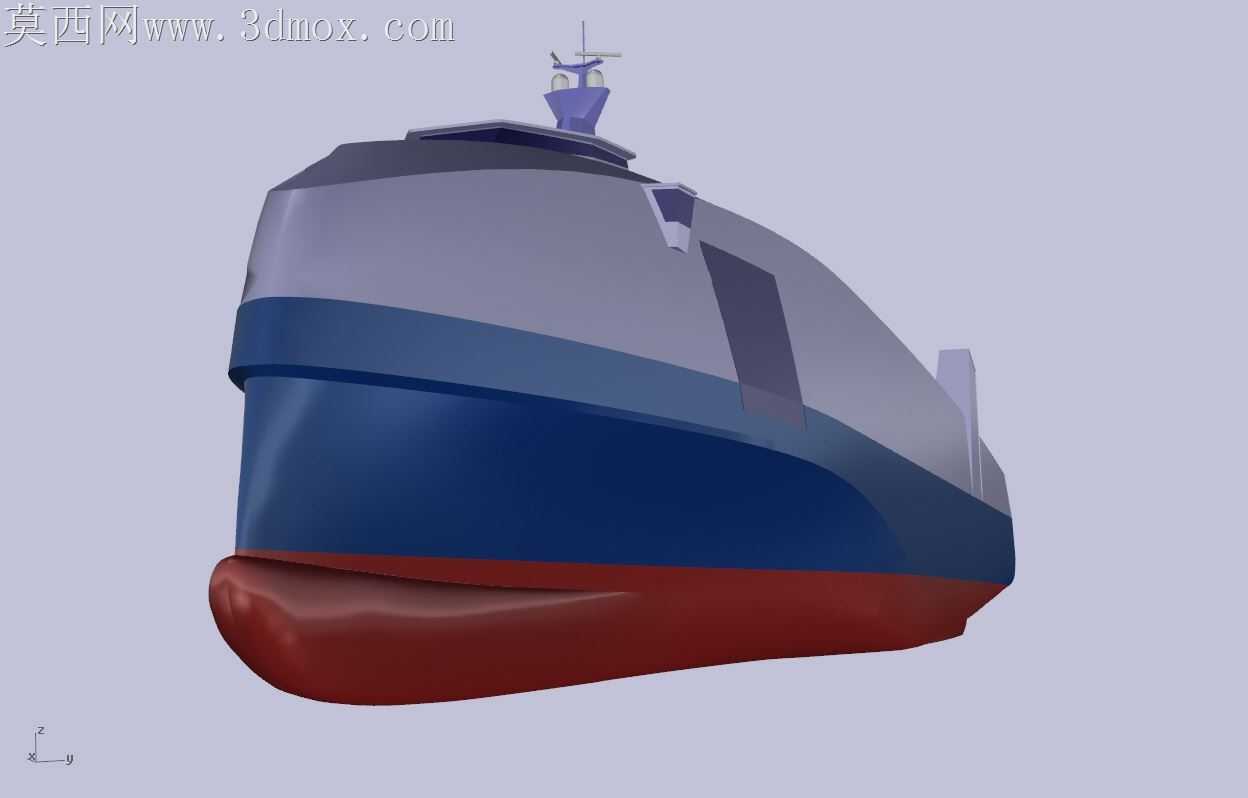

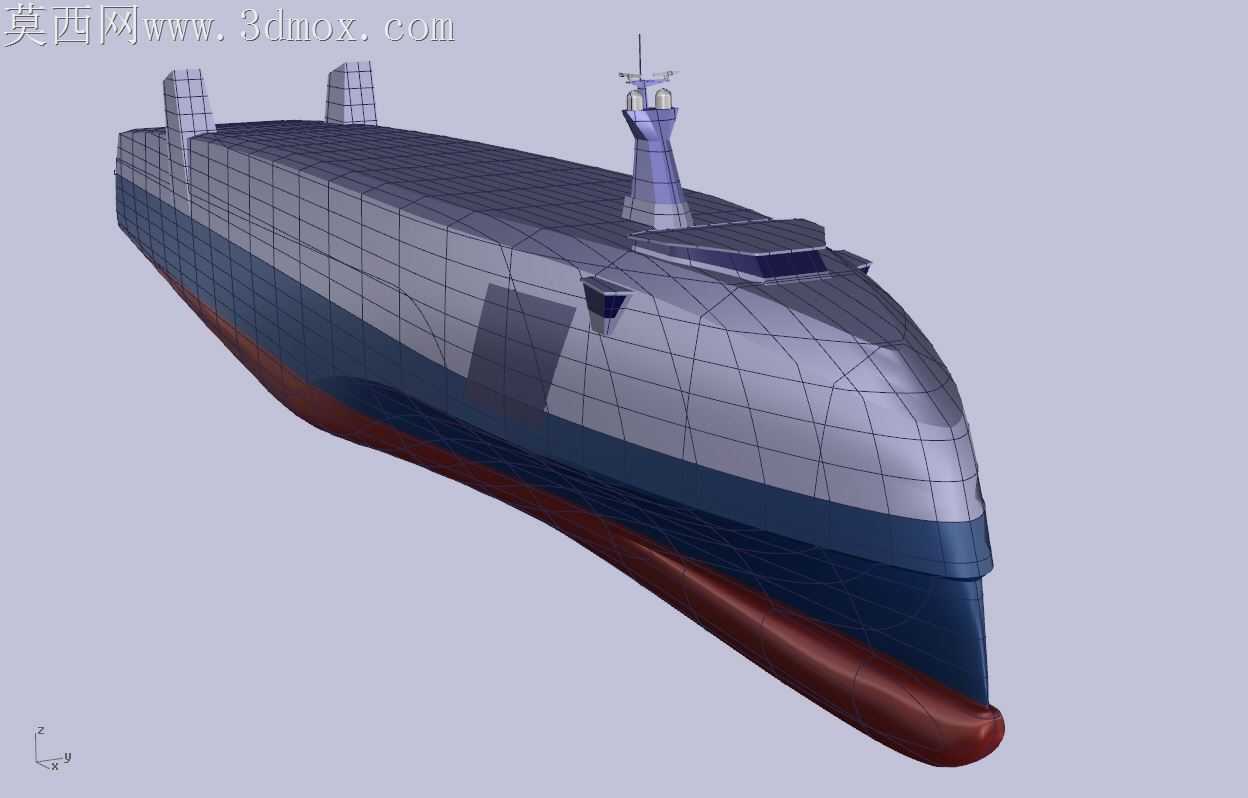

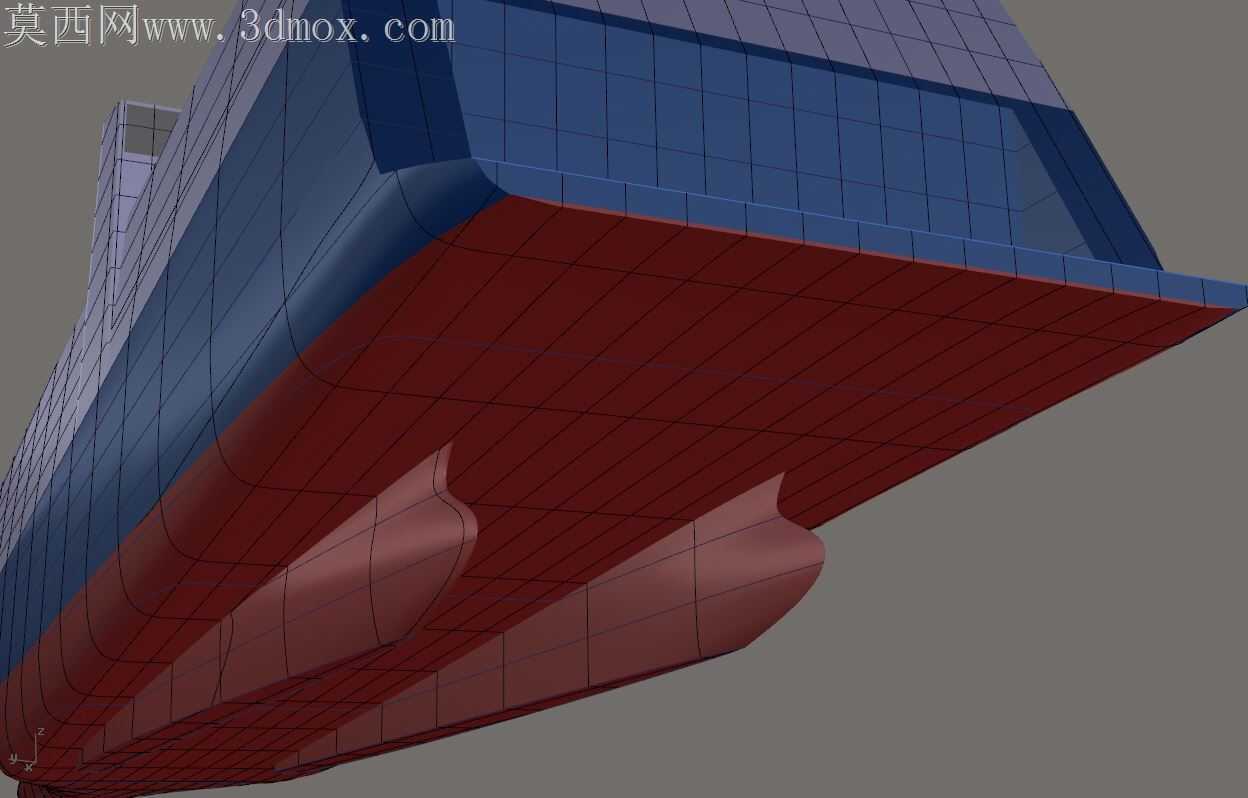

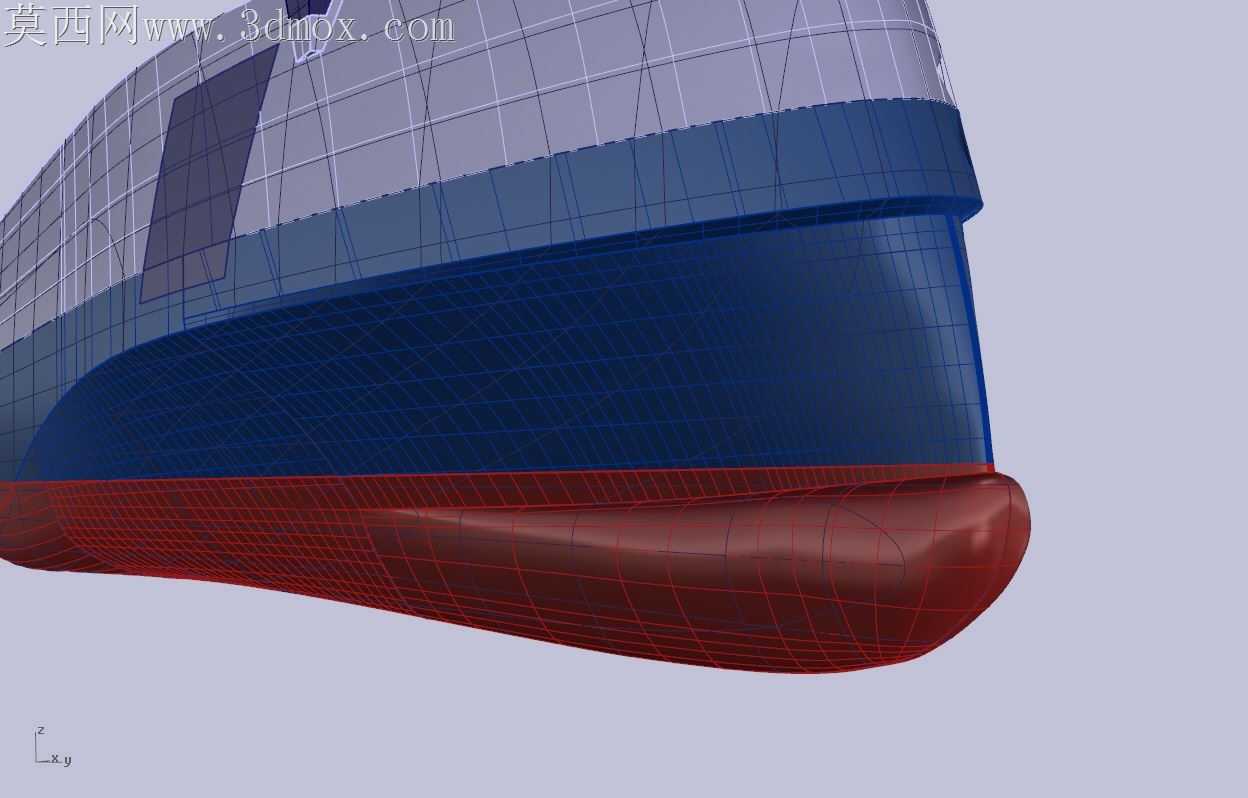

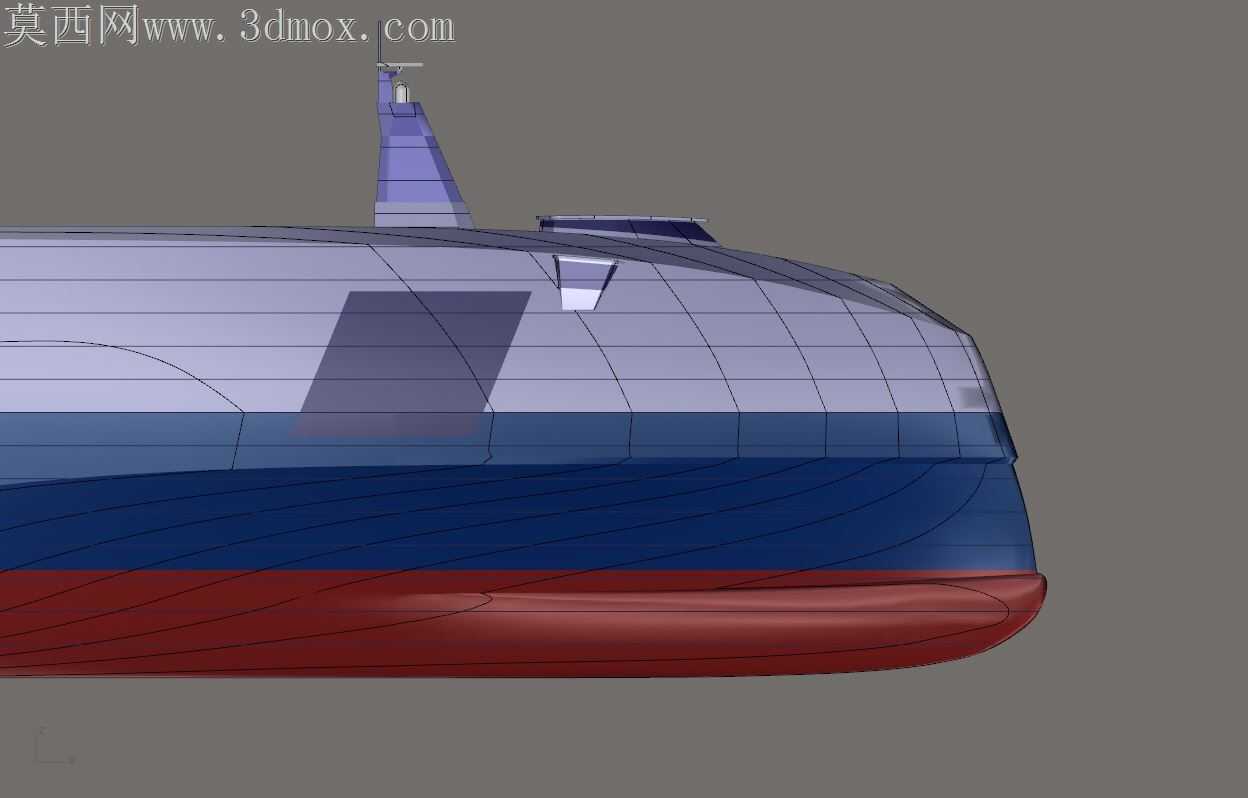

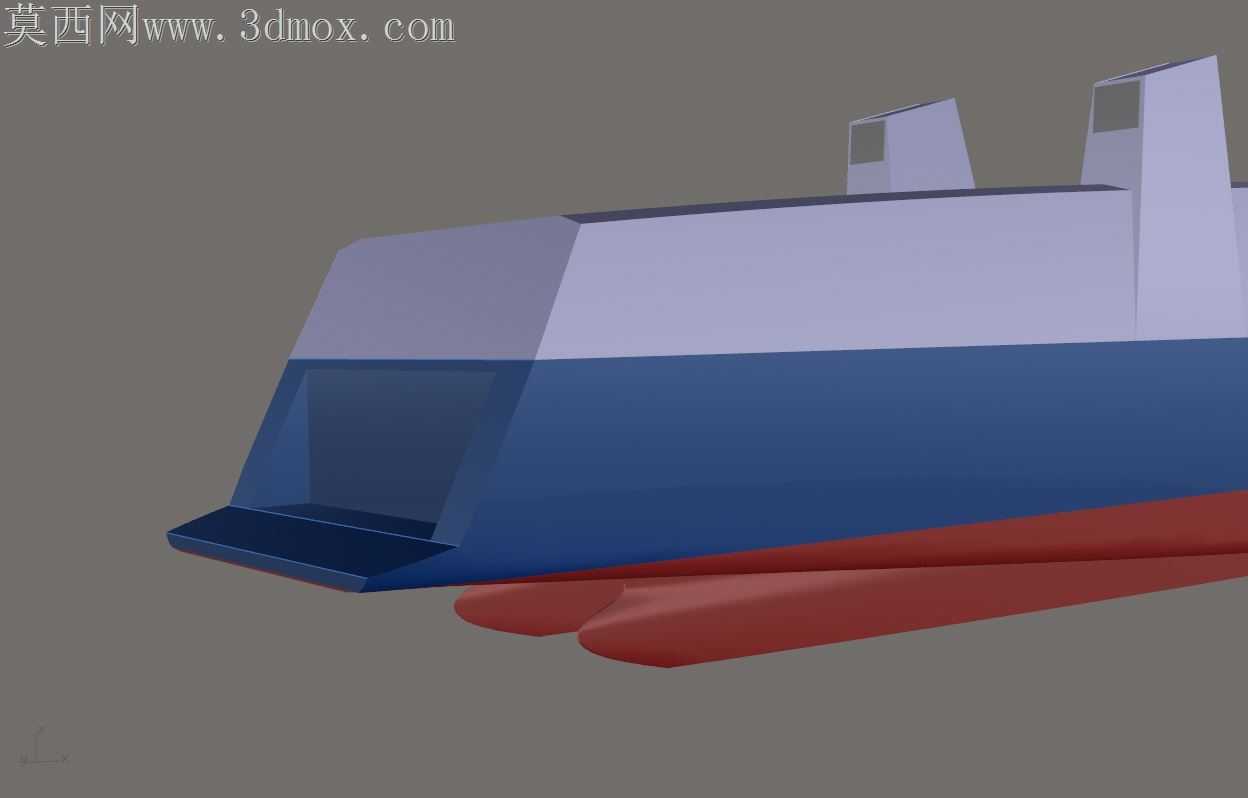

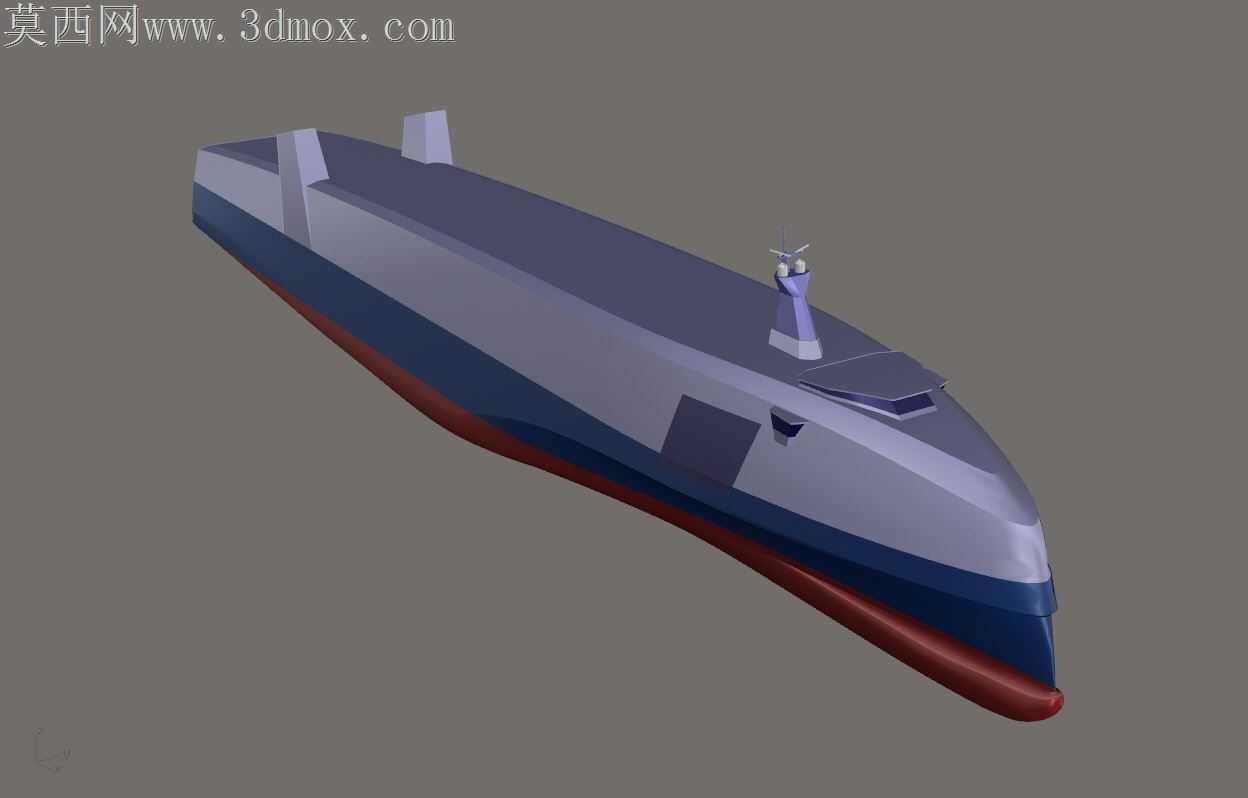

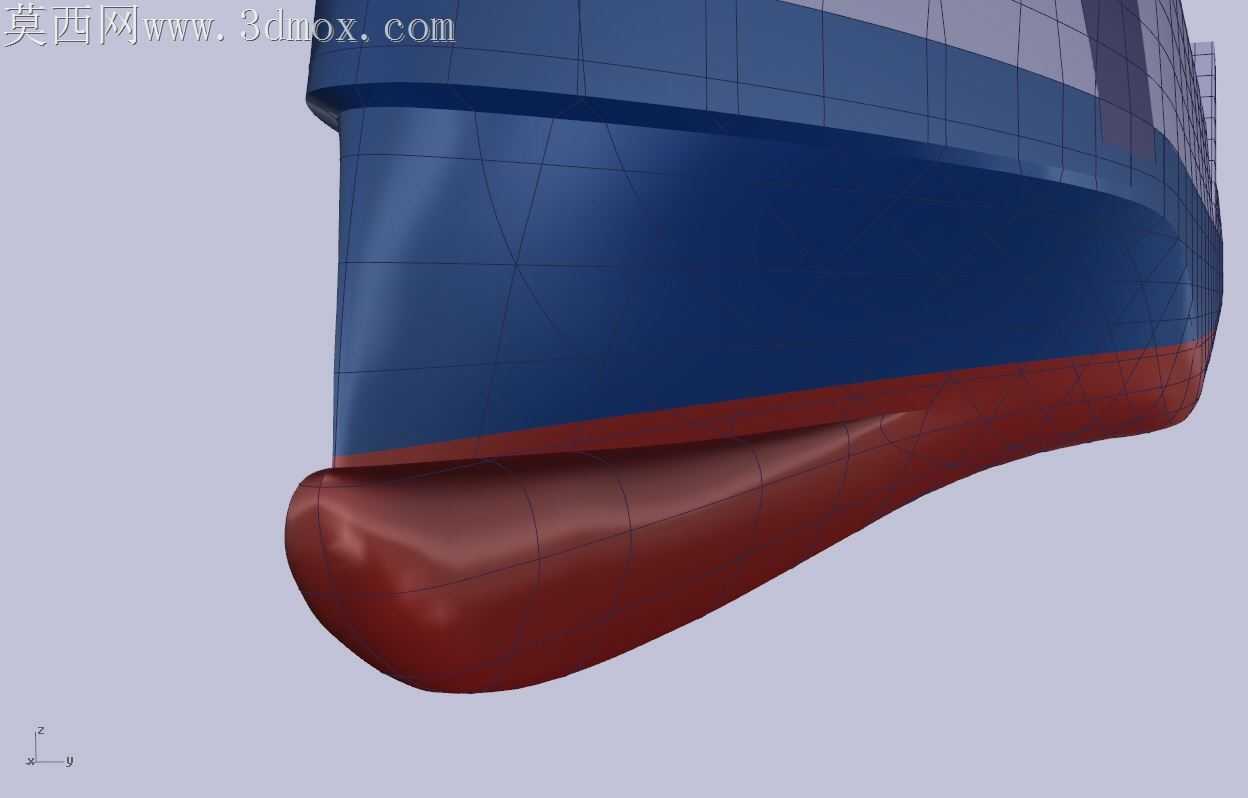

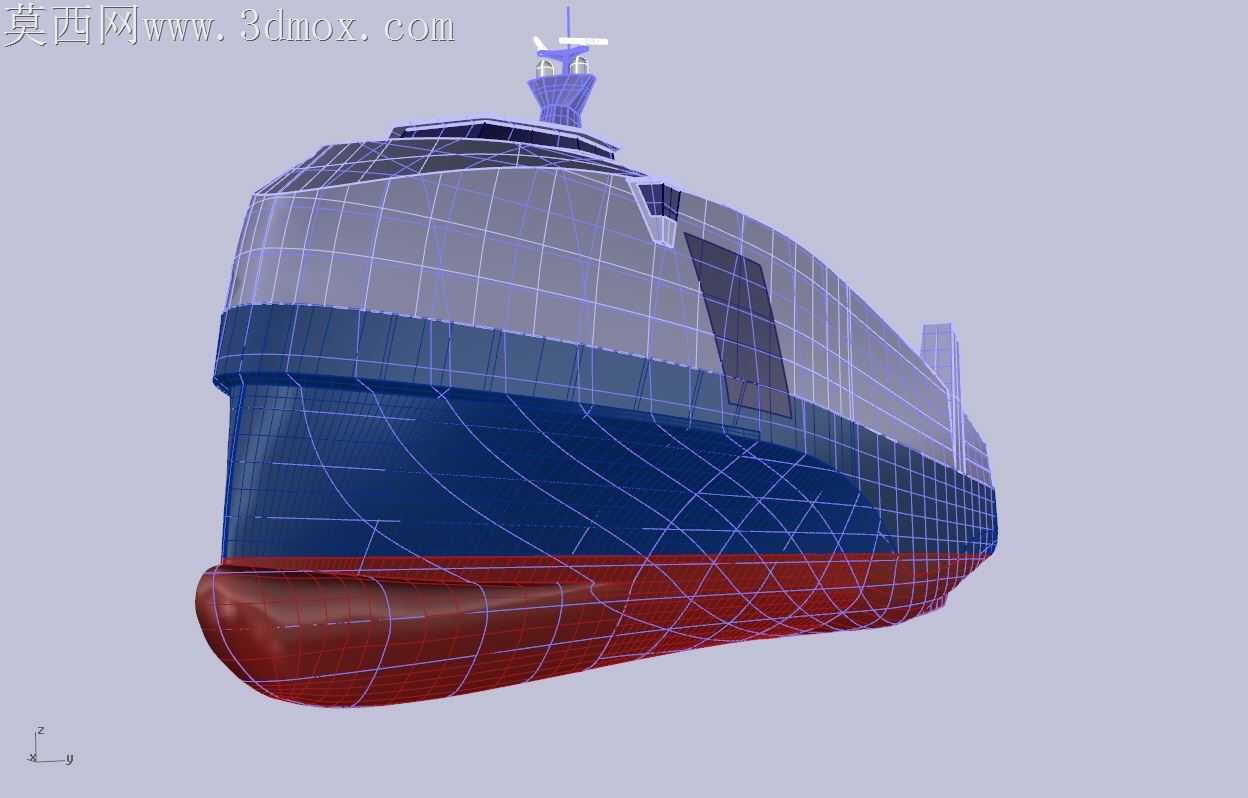

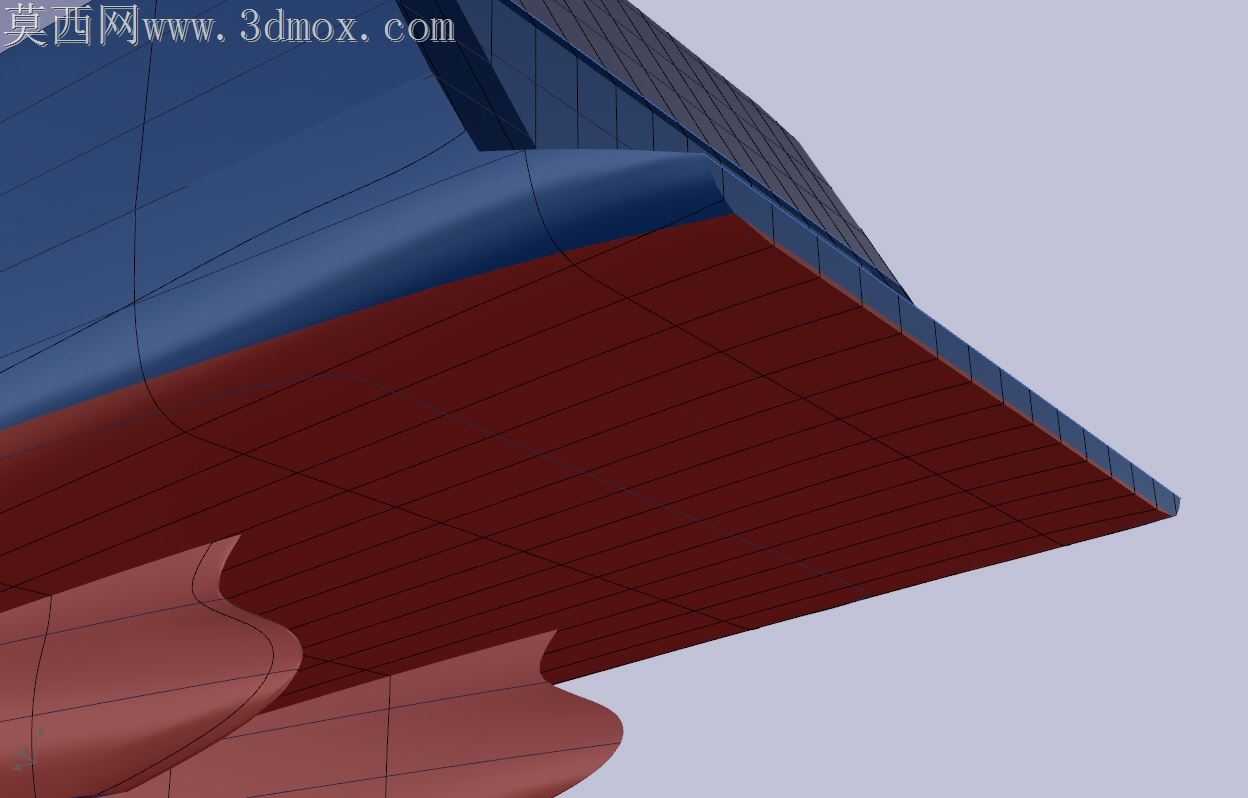

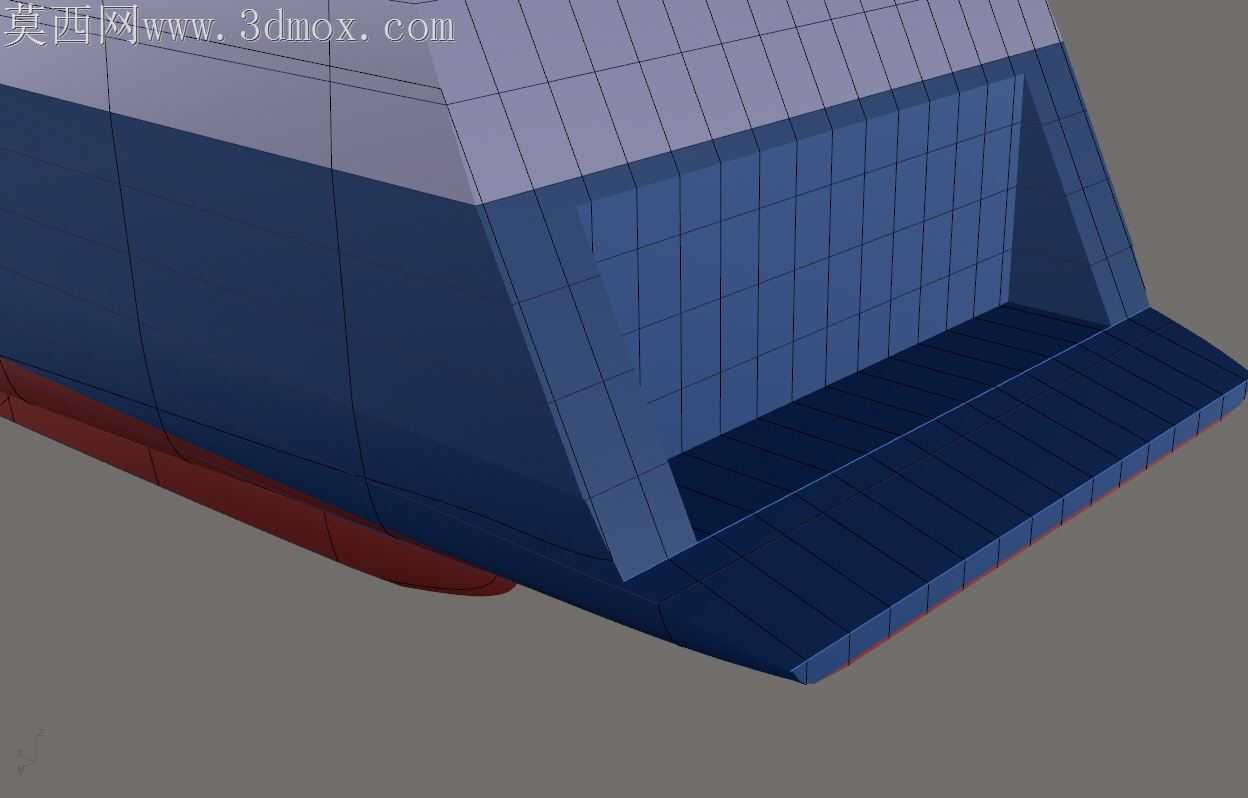

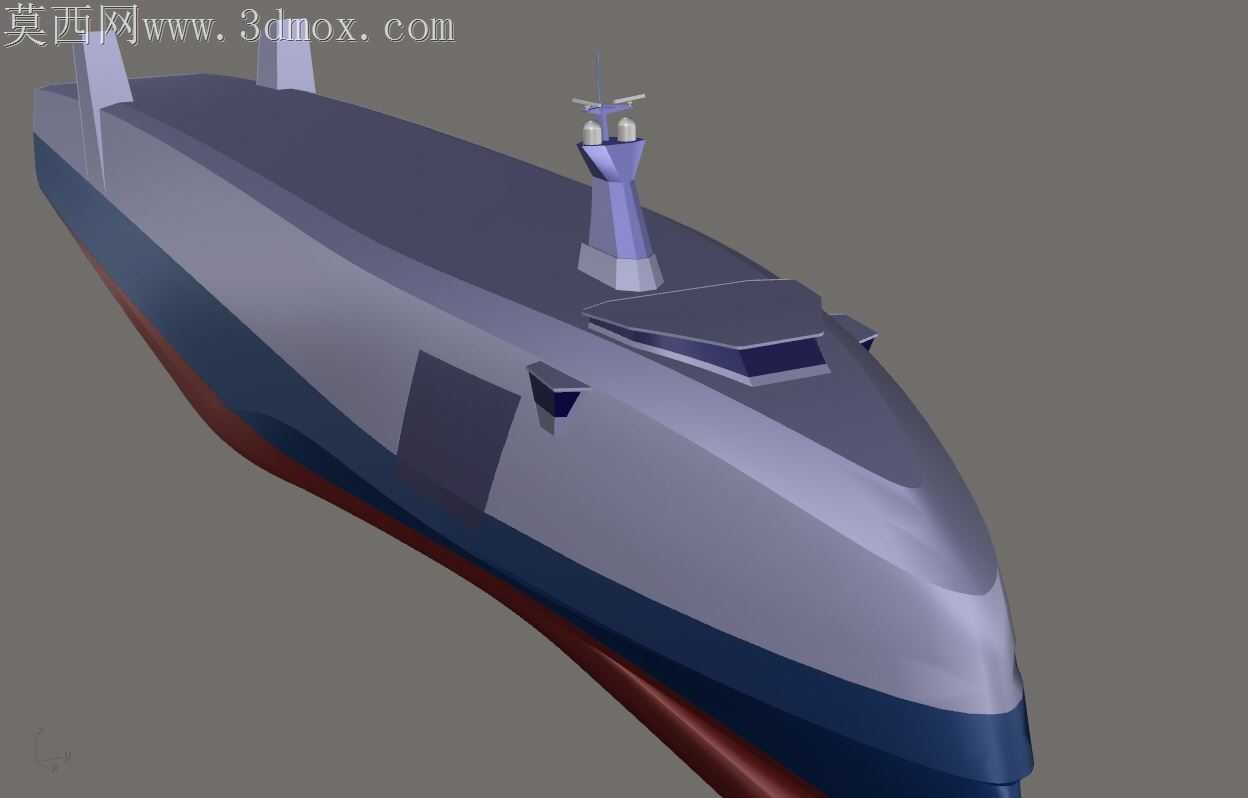

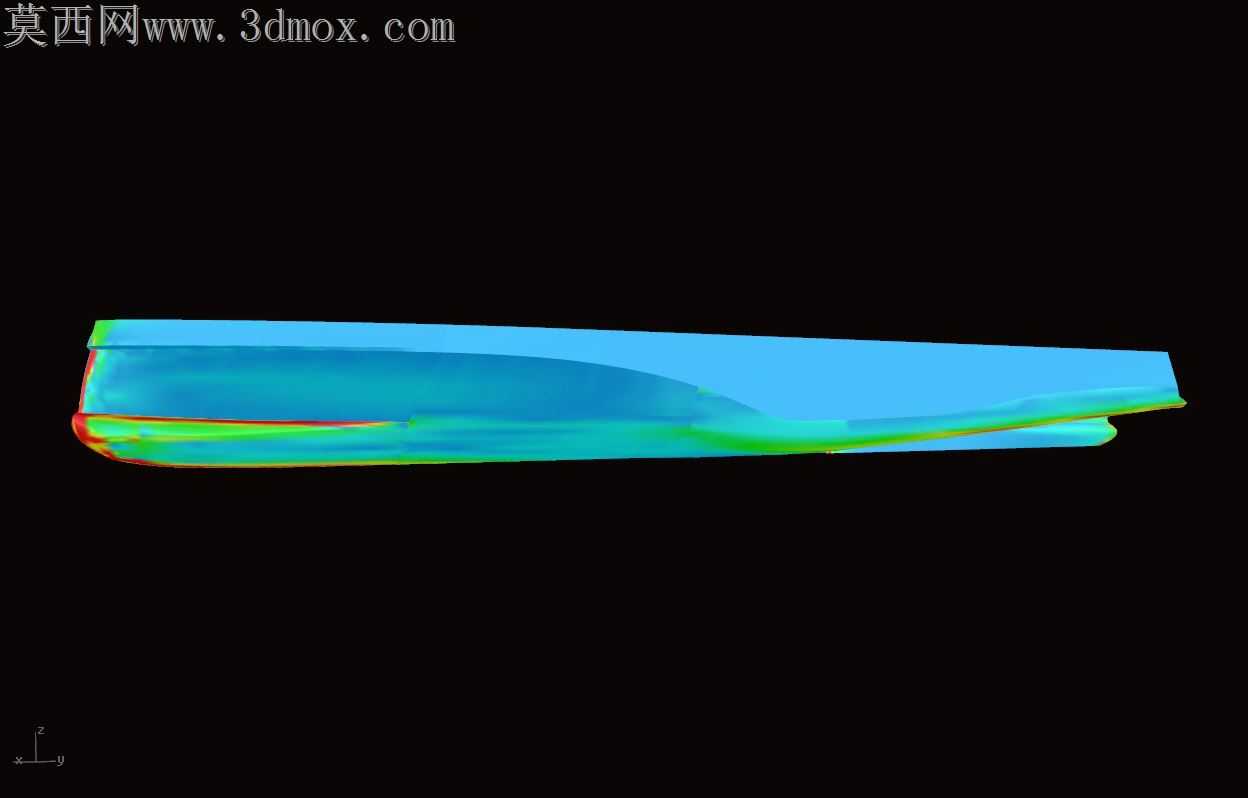

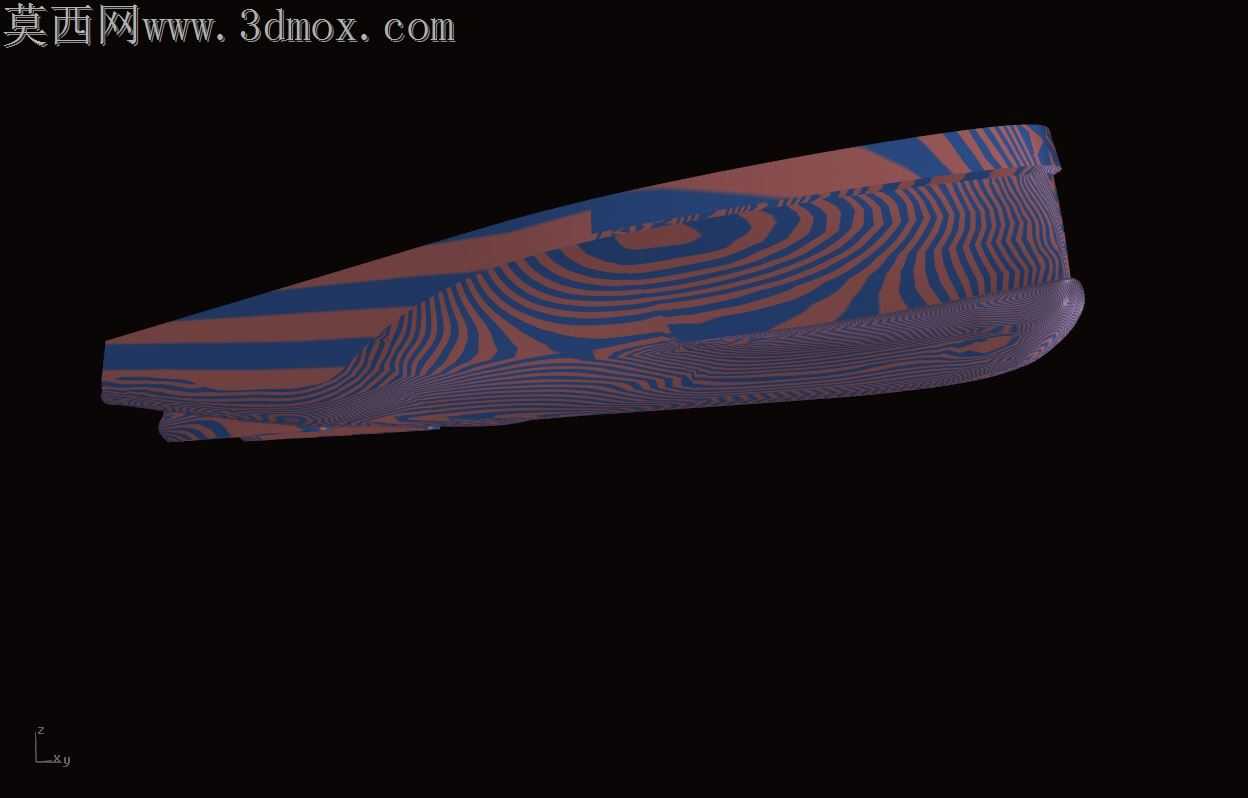

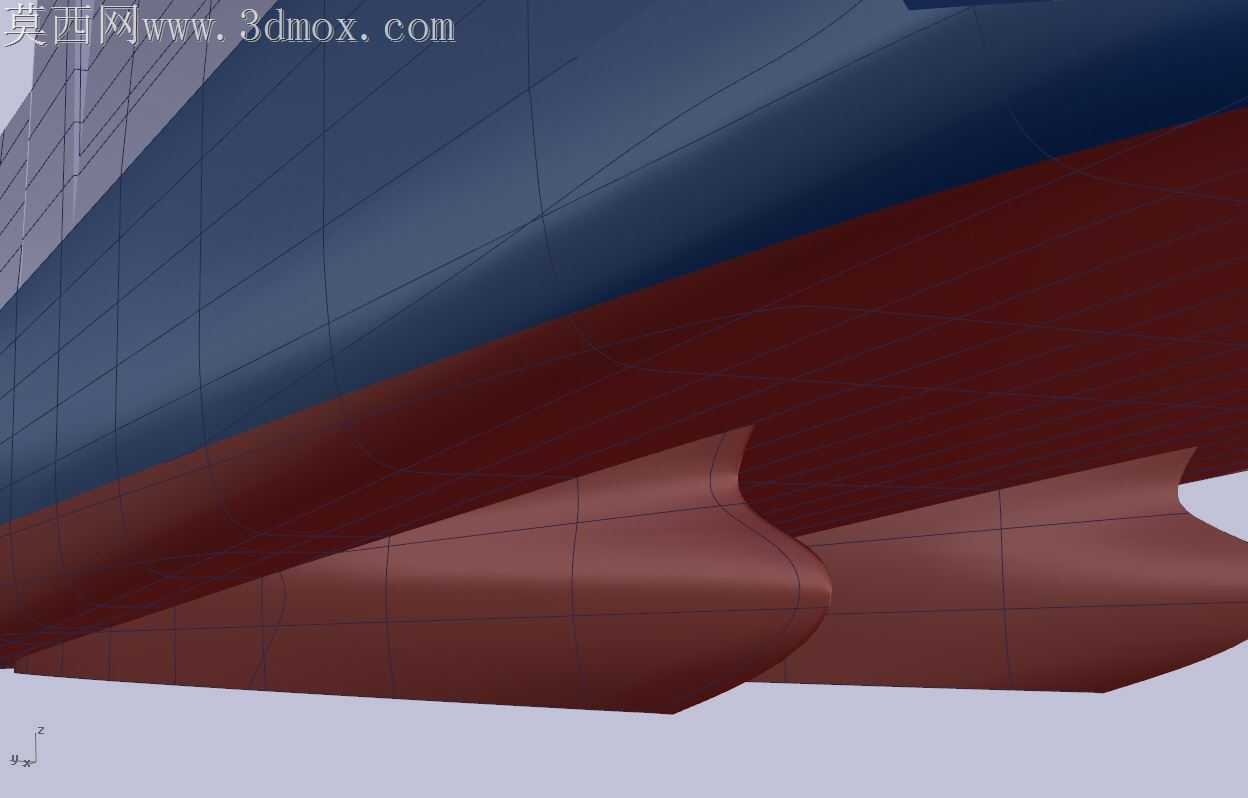

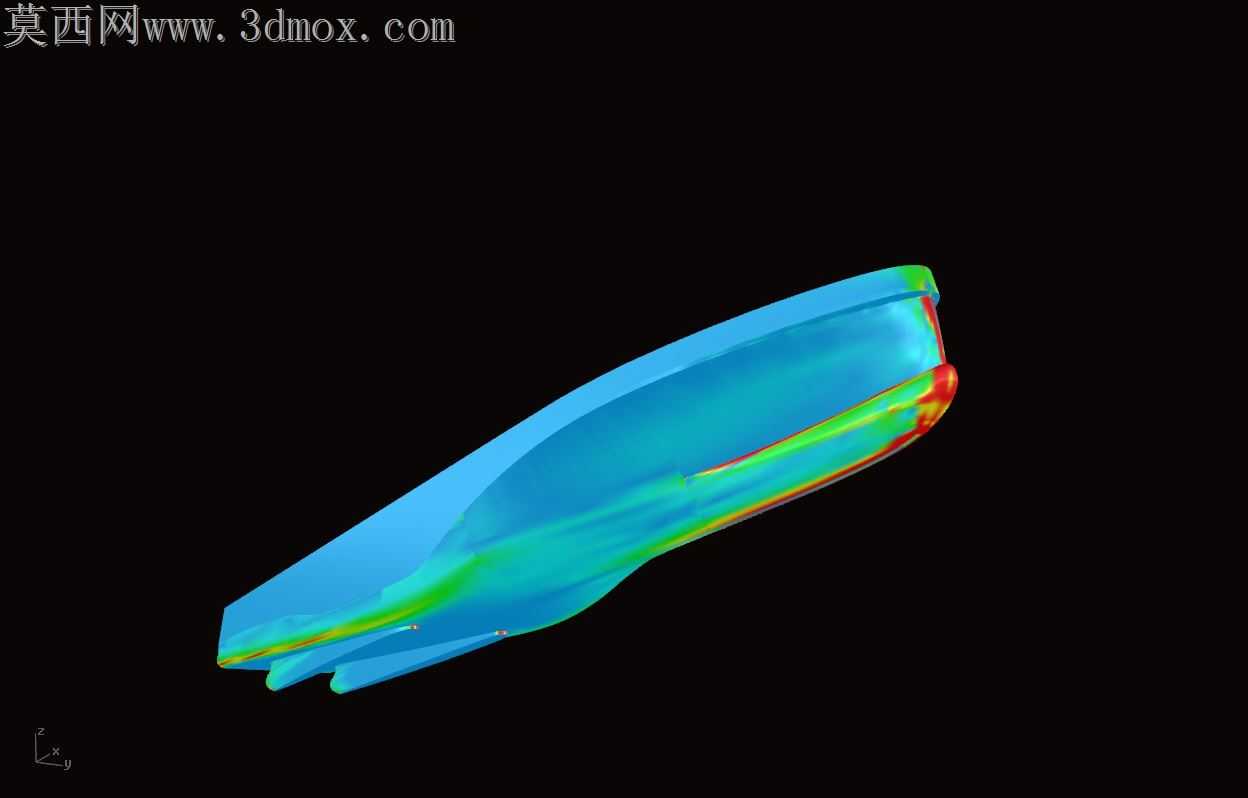

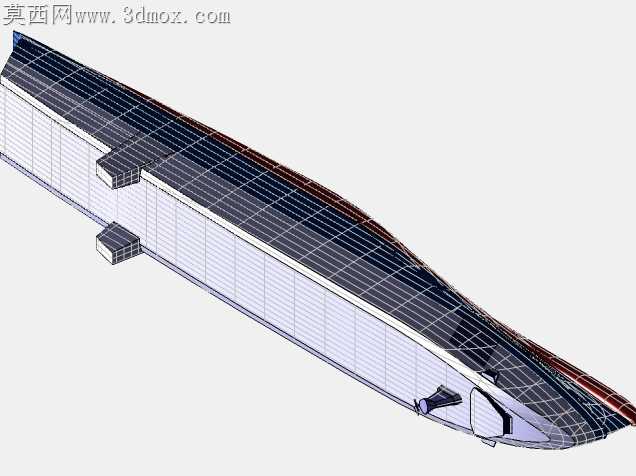

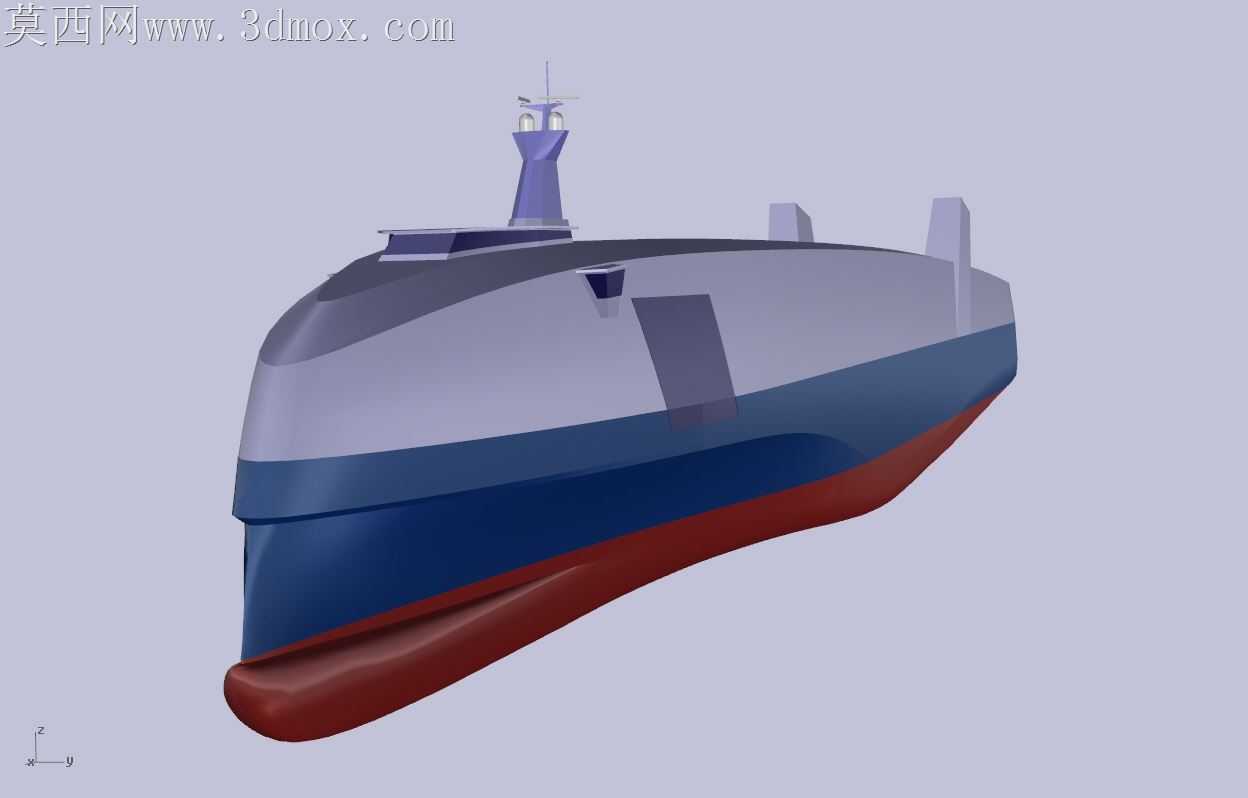

常规全位移船体在高海况回转时，尾流对称性破缺带来的偏航力矩会让舵面负载陡增，近岸航行时还容易因尾流冲刷岸基引发淤积问题，这款双非对称尾翼燕尾型船体的曲面设计，正是针对这类实际航行痛点做的定向优化。船艏部分的曲面没有沿用常见的前倾式球鼻艏单一曲率逻辑，而是把水线上下的曲率做了分层处理，水线以下的曲面顺着船底红棕色部分的弧度缓慢抬升，曲率变化率控制在极小的区间内，避免航行时水线位置产生碎波增阻；水线以上的外飘曲面则做了渐次收窄的处理，上层建筑与主船体衔接的位置做了顺滑的曲率过渡，没有生硬的折角，既可以降低上浪概率，也能减少侧风作用下的风阻面积。主船体的网格划分顺着曲面流线方向排布，没有出现跨流线的三角面畸变，后续做CFD水动力仿真时，可以直接复用曲面的UV线划分流体网格，省去大量几何修复的工作量。燕尾型船尾的双非对称翼面没有做左右完全镜像的处理，左舷翼面的下反角比右舷小1.2度，对应船舶右旋螺旋桨工作时产生的横向伴流差，航行时可以抵消部分螺旋桨带来的单边侧推力，降低直航时的舵角修正量。上层舰岛的位置没有放在船体中轴线上，而是略微偏向舷侧，给主甲板留出连贯的通行空间，舰岛本身的曲面也做了多面体切角处理，边角位置全部做了圆角过渡，避免雷达波直角反射的同时，也能降低强风环境下的风噪振动。船底的红棕色防污区与上部深蓝色船壳的分界曲面，没有做成简单的平面交线，而是顺着船身长度方向做了高低起伏的弧度变化，对应不同吃水深度下的水动压力分布，减少船壳表面的压力差阻力。烟囱出口的位置做了内凹的曲面导流结构，排出的废气会顺着曲面引导向船尾方向飘散，不会倒灌到舰岛的观察窗位置，也避免废气颗粒附着在船壳表面留下难以清理的污渍。整个船体的曲面拼接处全部做了G2连续处理，没有曲率突变的棱线，后续做模具加工时，五轴铣削可以走连续的刀路，减少接刀痕的打磨工作量，曲面的壁厚也顺着船体受力分布做了渐变，船底龙骨位置的壁厚比舷侧厚30%，不需要额外加装加强筋就能满足结构强度要求，同时控制整体重量。
