流线型竞赛单体船体曲面造型设计

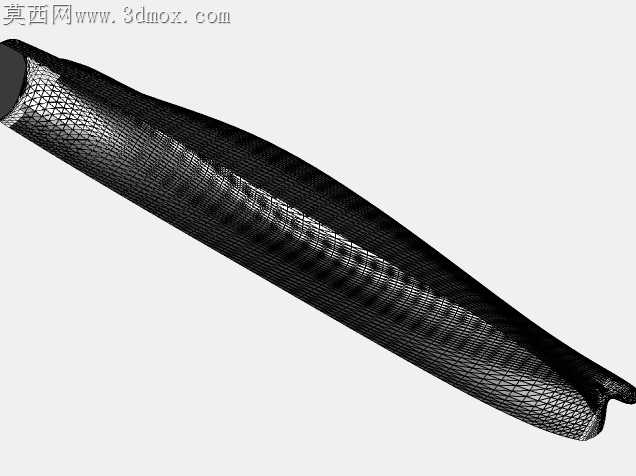

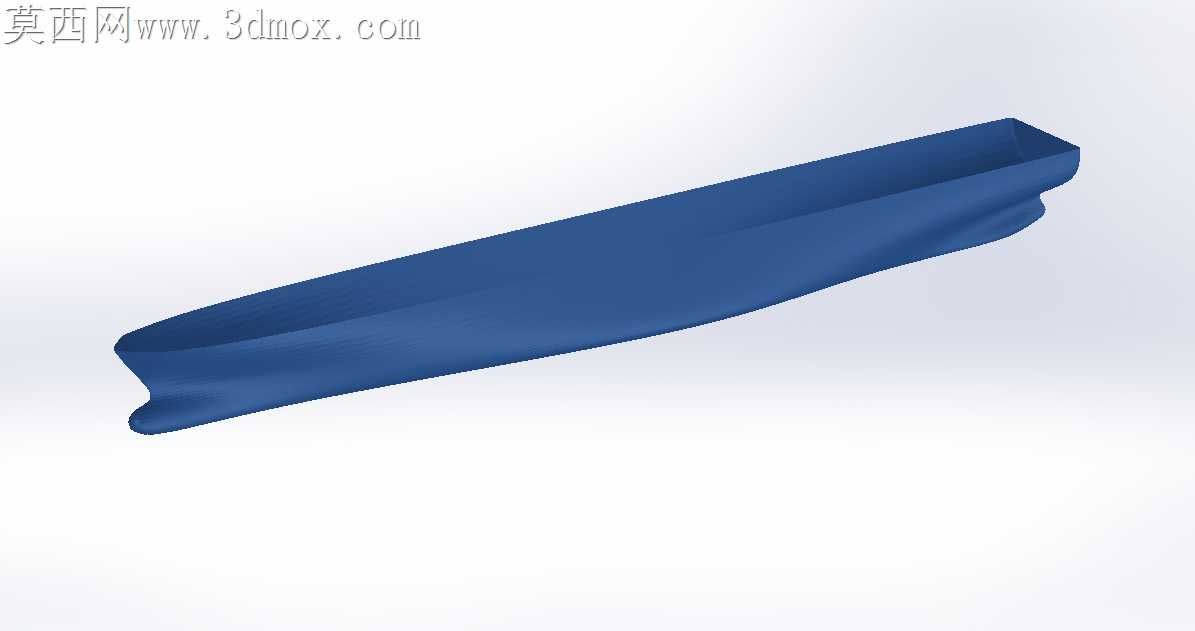

常规民用船体的曲面放样往往要兼顾载货空间与建造成本，曲面曲率变化平缓，很少会为了航行水阻表现做极致的曲面收敛，而面向技术竞赛提交的这款单体船体，从曲面连续性处理上就瞄准了静水航行的低阻需求。船艏位置的曲面收窄没有采用常规的圆弧切角处理，而是顺着水线面的走向做了三段曲率渐变的过渡，靠近水线位置的曲面曲率半径压到最小，避免航行时船艏推水形成的涡流裹挟船体增加阻力，往上靠近甲板的位置曲率逐步放大，既保留了甲板边缘的安装余量，也不会让曲面出现突兀的折角破坏整体流线。船身中段的曲面没有做完全对称的等宽处理，靠近船艉三分之一的位置，单侧曲面做了极细微的内收，这个尺度的变化在常规建模里很容易被忽略，却能在高速航行时引导船身两侧的水流快速向船艉汇聚，减少船尾伴流带来的能量损耗。船艉的曲面收尾没有直接切平做挂机安装面，而是顺着船底曲面的走向向上抬升了1.2度的倾角，这个角度刚好能让螺旋桨工作时打出的水流顺着曲面平顺导出，不会在船艉形成低压区拖拽船身。做曲面光顺处理的时候，特意避开了常规的全局曲率自动平滑，船底靠近舭部的位置保留了极细微的曲率变化，这个位置是船体航行时横摇阻尼的主要来源，过度平滑会让船体在转向时侧倾幅度超出安全阈值，细微的曲率凸起刚好能在不增加额外附体阻力的前提下，提升船体的航向稳定性。甲板边缘的曲面翻边高度控制在15毫米，翻边的内侧做了1毫米的内凹卡槽，不用额外加装密封压条就能和甲板盖板形成贴合密封，避免航行时浪涌溅入船体内部。整个船体的曲面拆分没有采用常规的左右对称建模后镜像的方式，而是顺着水流的走向做了连续的单曲面构建，曲面拼接处的G2连续性误差控制在0.02毫米以内，不管是后续做CNC木模加工还是玻璃钢翻模，都不会在曲面接缝处出现肉眼可见的棱线，也省去了后期大量的打磨修型工作量。船身内部的加强筋位置也顺着曲面的曲率走向排布，没有采用垂直于甲板的竖直筋条，而是顺着曲面法线方向做倾斜布置，既不会破坏外曲面的受力均匀性，也能减少筋条位置的应力集中，在船体受侧向浪涌冲击时，冲击力能顺着曲面和筋条快速分散到整个船身，不会出现局部应力过大导致的船体变形。
