捷豹V12发动机凸轮轴对齐专用工装

　　在大排量V型12缸发动机的维保与装配作业中，凸轮轴相位的精准对齐直接决定了配气机构的正时精度，一旦出现相位偏差，轻则引发发动机怠速抖动、动力输出迟滞、气门异响，重则会出现气门与活塞运动干涉，造成气门弯折、活塞顶蚀、连杆变形等不可逆的核心部件损伤，这类故障在高压缩比的V12高性能机型上的发生概率远高于普通直列四缸机型。捷豹V12机型作为经典的大排量高性能动力单元，其双列气缸的凸轮轴布置结构特殊，缸盖上部的正时校对基准位没有通用的适配工装，常规维修作业中往往采用划线、撬动凸轮轴临时固定的方式，不仅校对效率低，在紧固凸轮轴链轮螺栓的过程中，很容易因为受力导致凸轮轴发生角位移，最终出现正时偏差。

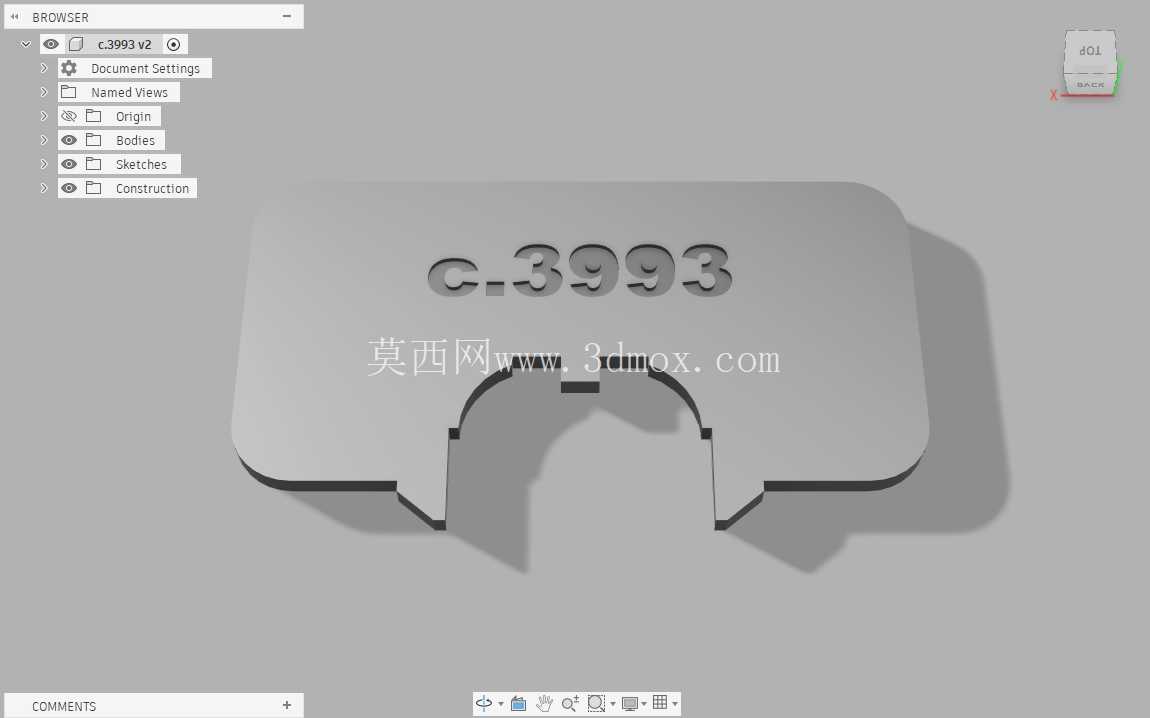

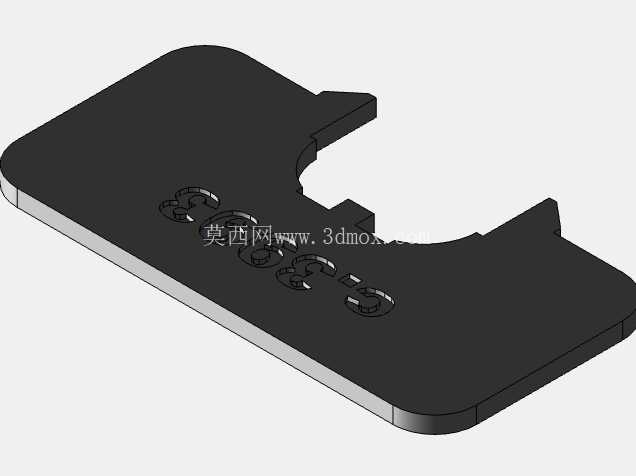

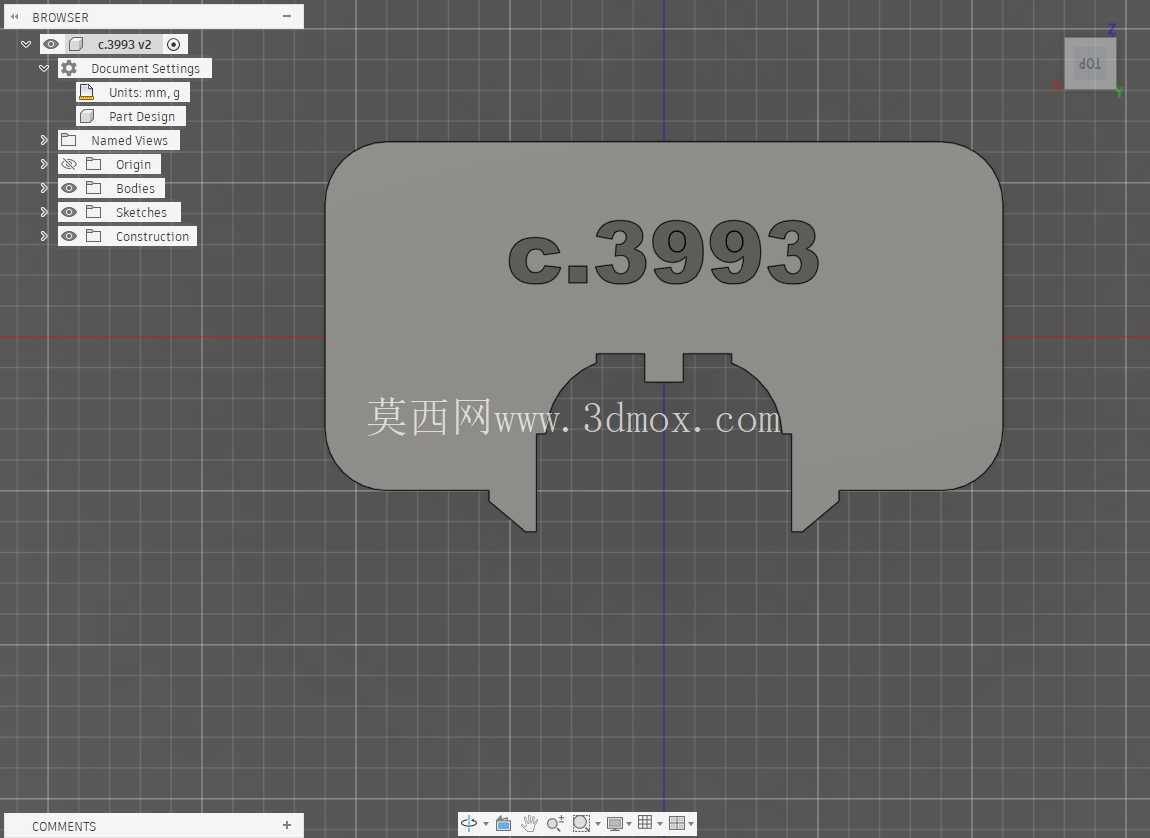

　　这款凸轮对齐工装正是针对该机型的缸盖上部轮廓、凸轮轴端部定位特征开发的专用校对工具，整体采用板式结构设计，主体轮廓完全贴合捷豹V12缸盖上部的安装边界，两侧的凸耳结构对应缸盖上部的定位基准面，中间的内凹弧形轮廓完全避让凸轮轴端部的链轮安装座与正时标记区域，工装放置到缸盖对应位置后，可同时卡合双列凸轮轴的定位基准面，将两根凸轮轴牢牢锁定在正时要求的初始相位角度，无需额外的辅助固定措施。从设计逻辑来看，这款工装没有采用复杂的多点锁紧结构，而是通过整体轮廓的仿形匹配实现定位，工装的下表面与缸盖上部的加工面完全贴合，两侧的凸起卡位刚好嵌入缸盖上部的铸造凹槽内，安装后不会出现横向、纵向的位移，中间的缺口位置刚好留出凸轮轴链轮的安装与螺栓紧固操作空间，作业人员在锁紧链轮固定螺栓的过程中，工装可以完全抵消凸轮轴受到的扭转力矩，不会出现轴体转动导致的相位偏移。

　　在实际维修场景中，使用这款工装时，只需将发动机转动至一缸上止点位置，将工装平放到缸盖上部的对应位置，确认工装与缸盖贴合无间隙、两侧卡位完全卡入基准槽后，即可直接进行凸轮轴链轮的紧固、正时链条张紧等操作，无需反复核对凸轮轴的相位标记，相比传统的校对方式，单台发动机的正时校对作业时间可缩短60%以上，同时完全避免了人为操作导致的相位偏差问题。工装的外形尺寸完全匹配捷豹V12缸盖的上部安装空间，边缘做了圆角处理，不会刮伤缸盖的加工表面，整体厚度经过精准计算，放置后不会与气门室盖的安装位产生干涉，完成正时校对作业后可直接取下，不会残留任何安装痕迹。

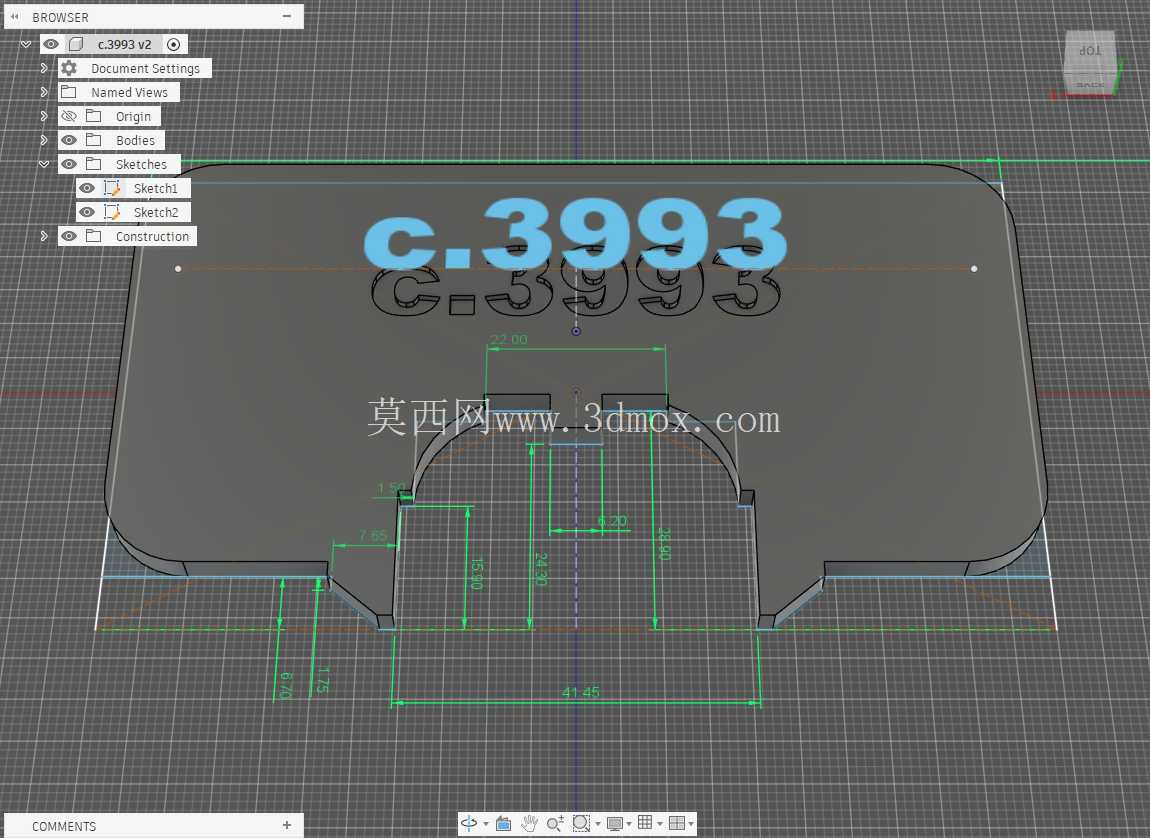

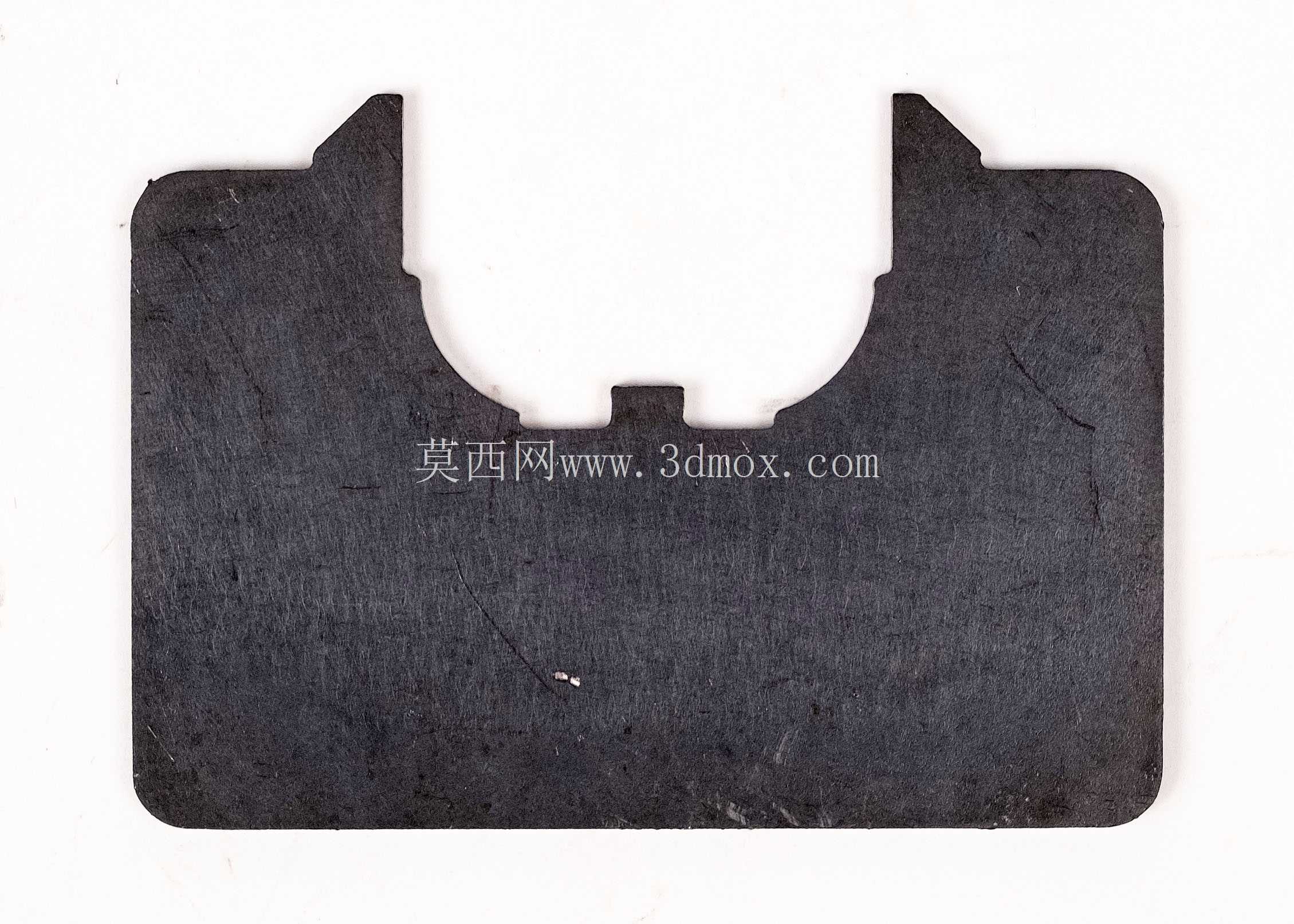

　　对于从事高端大排量发动机维保、发动机改装重建的技术人员来说，这类专用工装是保证装配精度的核心辅助工具，相比通用型的正时固定工具，仿形结构的专用工装不需要调整卡位，定位精度更高，也不会因为适配不同机型出现卡位松动的问题，尤其在V12这类双列凸轮轴的机型上，单块工装即可同时完成两侧凸轮轴的相位固定，不需要分别使用两个独立的固定工具，避免了两侧凸轮轴固定角度不一致的问题。在建模过程中，这款工装的所有轮廓尺寸都完全匹配缸盖的实际测量数据，定位面的公差控制在0.1mm以内，完全可以满足正时校对的精度要求，工装的结构简单，加工难度低，既可以采用钢板线切割加工制作实体工装，也可以作为三维设计参考，用于开发适配同系列机型的其他维保工装。在实际的发动机装配流程中，凸轮轴对齐工序是缸盖装配环节的核心质控点，尤其是高性能发动机的配气相位公差要求极高，往往控制在1°曲轴转角以内，没有专用工装的情况下，很难稳定达到这个精度要求，这款工装的结构设计完全围绕该机型的实际结构特征展开，没有多余的结构，所有轮廓都服务于定位与操作避让的核心功能，没有为了外观增加不必要的造型，完全符合工业工装的实用化设计逻辑。
