丘吉尔J17密封件专用尺寸测量工装

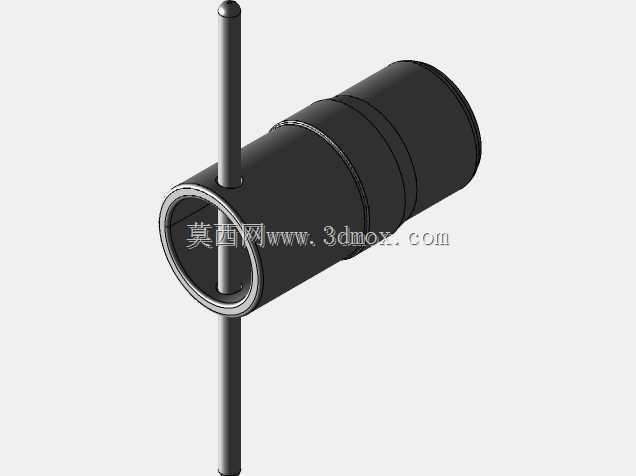

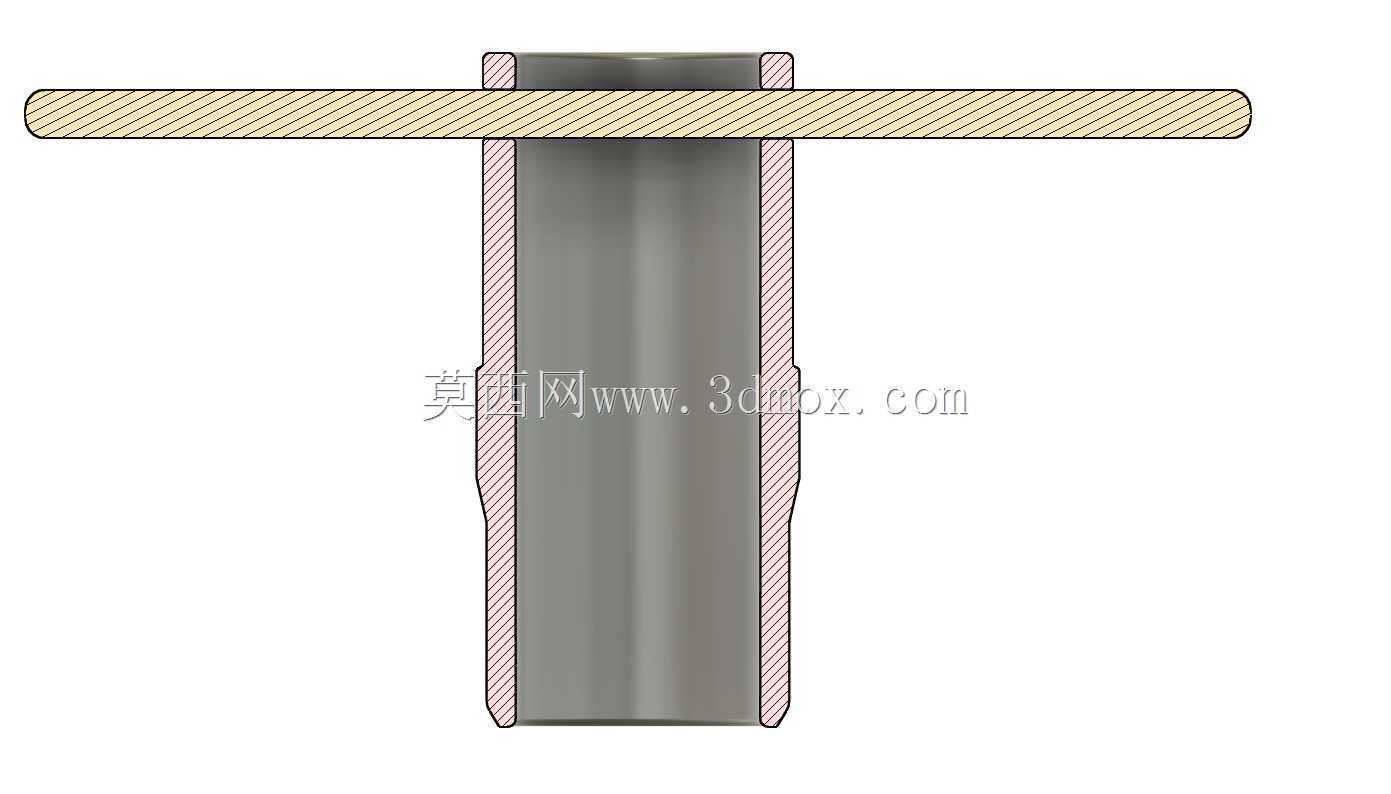

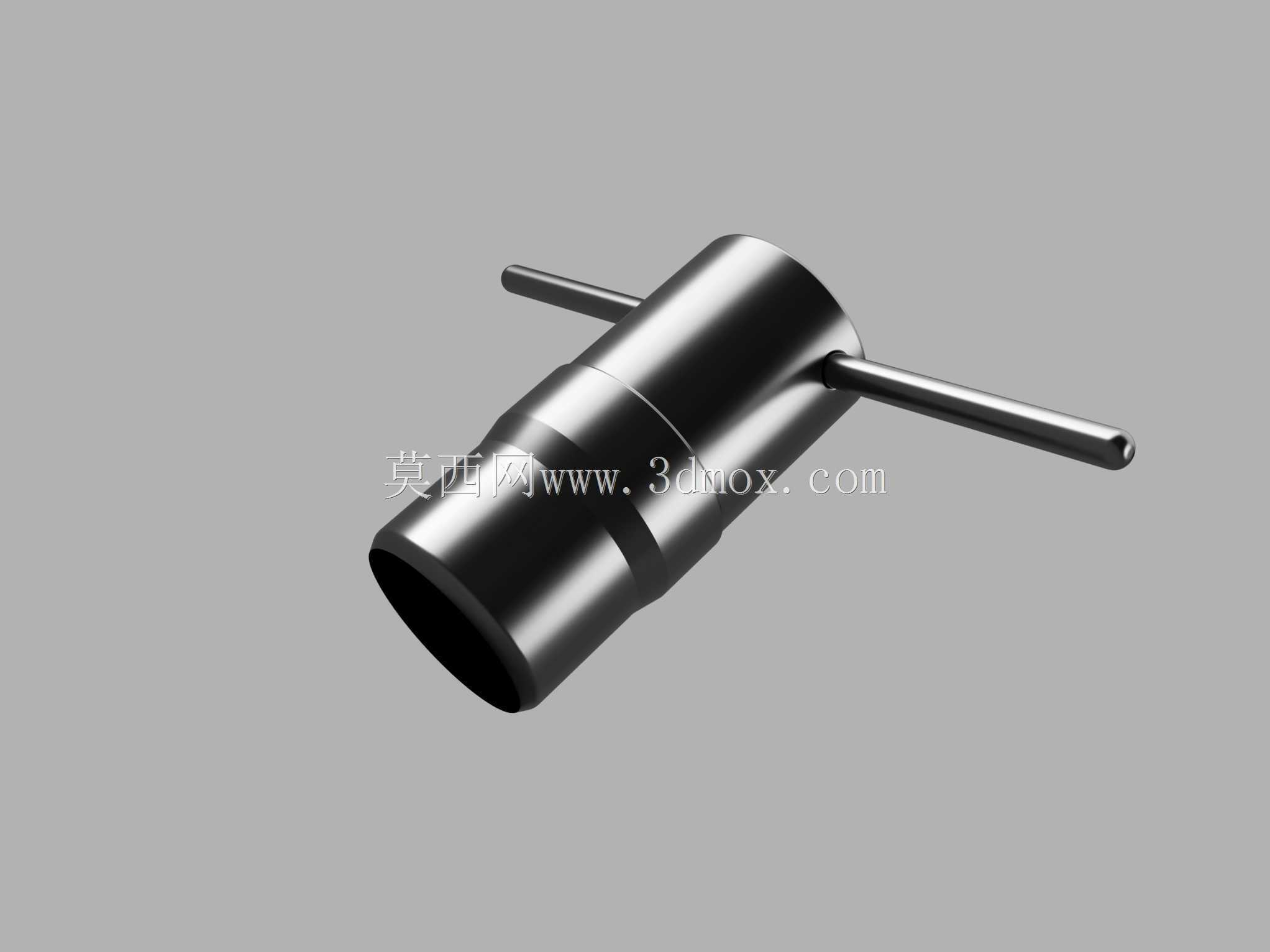

　　车间里做老式美洲虎V12动力总成维保的师傅都清楚，J17位的密封件拆装检测一直是个容易出纰漏的环节——这个位置的密封嵌在深腔里，普通卡尺、塞规伸进去之后没法保证测量轴线和密封安装孔同轴，测出来的内径、密封唇口磨损量偏差经常超过0.1mm，要么误判密封失效拆换完好件，要么漏判磨损导致装配后出现渗漏。这套测量工装就是专门针对这个检测痛点做的，整体主体是阶梯变径的圆柱套筒结构，套筒外圆的公差带按密封安装孔的基准间隙配做，插入被测孔之后套筒外圆直接和孔内壁贴合定位，从根源上消除测量时的轴线倾斜误差。套筒侧向横穿两根平行的光杆操作手柄，手柄和套筒主体采用过盈压装配合，两端伸出长度对称，作业时双手捏持手柄就能平稳把套筒推入深腔，

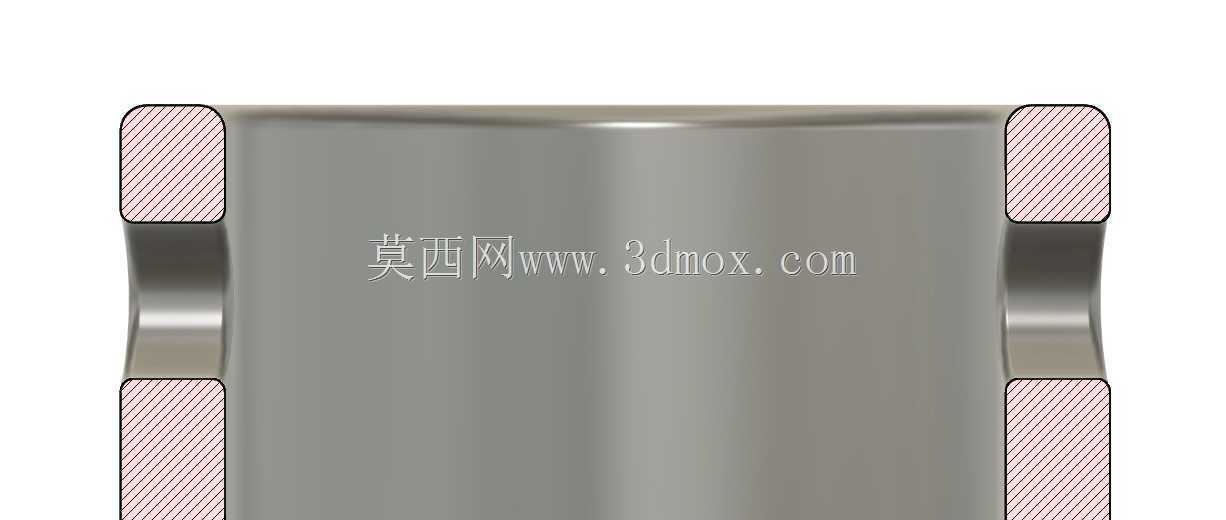

　　不会像单杆工具那样插入时出现偏转卡滞。套筒的前端测量端做了避让倒角，进入密封唇口时不会刮伤橡胶密封的工作面，内部的测量基准端面经过精加工，测量时可以配合深度尺直接读取密封件的嵌入深度、唇口张开尺寸，也可以在套筒内部加装百分表测头，直接比对密封件的磨损量和全新件的基准差值。从安装边界来看，套筒主体的最大外圆和被测J17密封腔的公称尺寸匹配，侧向手柄的伸出总长度预留了足够的操作空间，即使在发动机周边管路密集的狭小工位，也不需要拆解周边附属管线就能完成操作。设计思路上完全走极简实用路线，没有多余的复杂结构，所有配合面都是回转体特征，加工时一次装夹就能完成外圆、内孔的车削成型，同轴度容易保证，

　　后期磨损之后只要更换套筒主体的衬套部分就能恢复精度，手柄可以通用复用。这套工装除了用于售后维保环节的密封件入厂检测、装配前复检，也可以放在零部件返修工位，用来判定拆下的旧密封是否还能重复使用，避免过度维修带来的配件浪费，也杜绝密封失效漏检带来的返工风险。
