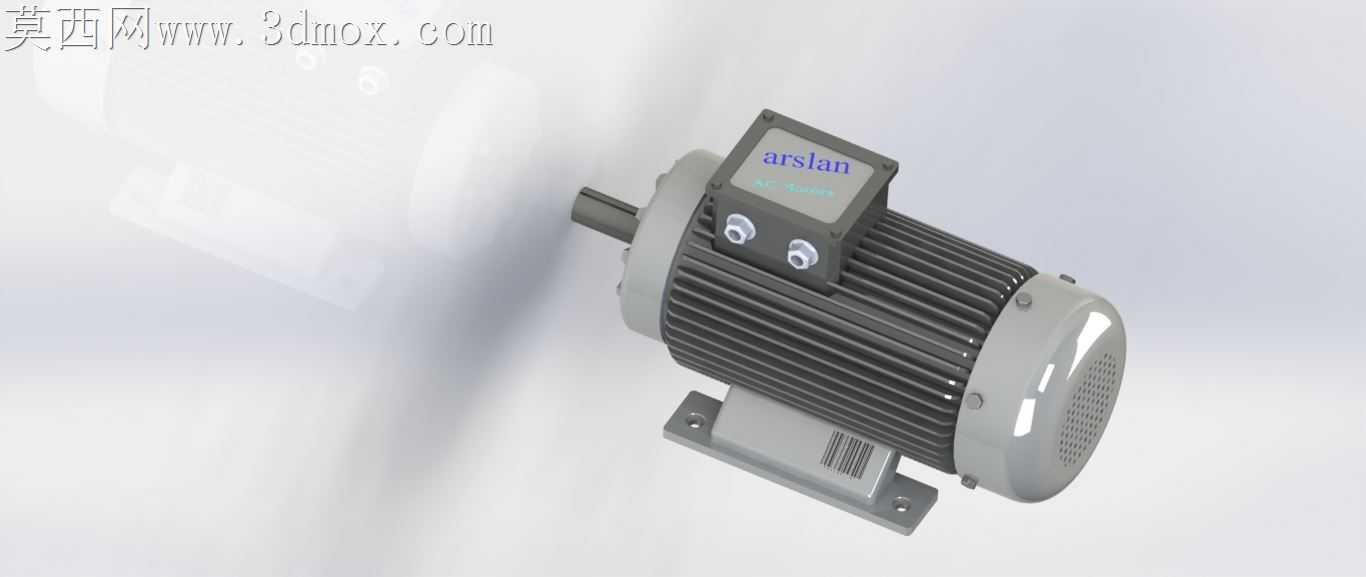

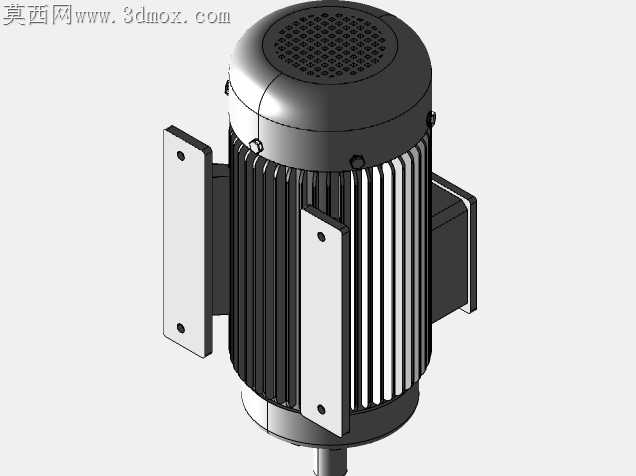

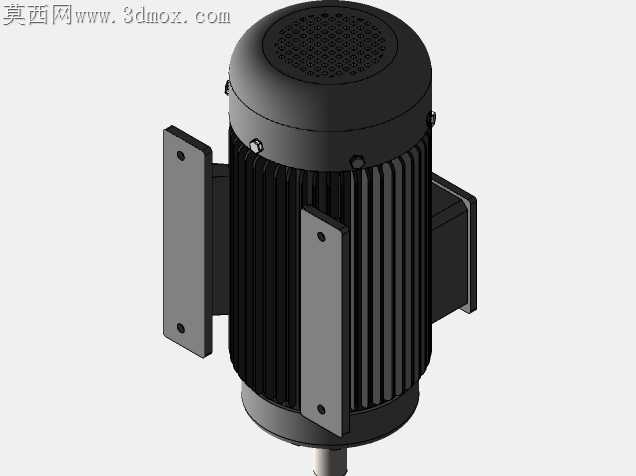

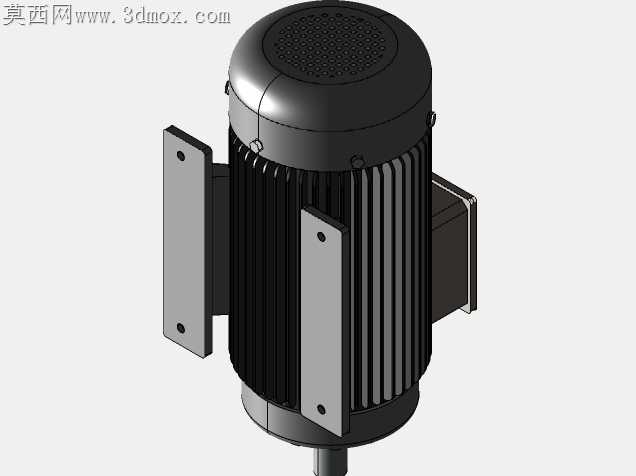

车间里常规卧式电机的安装脚断裂返修率常年居高不下,不少故障源于设计阶段未考虑铸件冷却收缩带来的安装面翘曲,以及带载启停瞬间的剪切应力集中。这款电机的安装底座做了局部加厚过渡,没有采用直角拼接的生硬结构,而是在支脚与机壳衔接处做了渐变圆弧过渡,圆弧半径控制在壁厚的1.2倍,既不会因为过渡段太厚导致铸件内部出现缩松缺陷,也能分散启停瞬间的冲击力,避免支脚根部应力集中开裂。
机壳外壁的散热筋没有采用等间距等厚度的常规排布,靠近输出轴端的散热筋密度比尾端高出15%,因为输出端靠近轴承位,运行时轴承摩擦生热加上绕组端部的热量叠加,是整机温度最高的区域,加密散热筋能在不增加整机重量的前提下提升该区域的散热效率,散热筋的拔模斜度控制在1.5度,既满足砂型铸造的脱模要求,也不会因为斜度过大导致筋条顶端过薄,在转运、装配过程中出现磕碰崩缺。
接线盒的位置没有放在机壳正上方,而是偏移了30度朝向侧面,现场布线时不用刻意抬高线缆弯曲半径,也能避免车间顶部滴漏的冷凝水直接顺着接线盒缝隙渗入内部,接线盒与机壳的衔接面做了一圈嵌入式密封槽,装配时嵌入耐油橡胶圈,不用额外打密封胶就能达到IP54的防护等级,后期检修拆解也不会因为残胶清理不干净影响二次密封效果。
输出轴的轴伸端做了退刀槽与密封圈安装位的同轴度约束,两个配合面的同轴度公差控制在0.02mm以内,避免长期运行后密封圈偏磨出现漏油,轴端的键槽采用圆角端铣加工,没有采用尖锐的直角端,能减少键槽根部的应力集中,避免频繁正反转时轴端从键槽位置出现疲劳断裂。尾端的风罩采用卡扣加螺栓的双重固定方式,日常清理散热风道积尘时不用完全拆下所有螺栓,松开卡扣就能掀开风罩清理,卡扣的卡合量预留了0.5mm的形变余量,不会因为长期运行震动导致卡扣松脱。
端盖与机壳的配合止口采用H7/h6的间隙配合,止口深度比常规设计深2mm,装配时能自动找准同轴度,不用反复敲打调整端盖位置,也能避免运行过程中端盖出现径向窜动,导致轴承跑外圈的故障。轴承室的内壁做了环形储油槽,润滑脂能在槽内缓慢释放,延长轴承的补脂周期,储油槽的边缘做了倒角处理,不会在装配轴承时刮伤轴承外圈的表面。
