古董福特卡车右扶手枢轴板结构

　　该零件为老式福特载重卡车乘员舱右侧座椅扶手的枢轴承载构件，采用铸钢材质一体铸造成型，主要应用于92-93款福特F系列卡车的船长椅右侧扶手安装位，承担扶手翻转过程中的载荷传递与枢轴定位功能。在实际车辆使用场景中，这类扶手枢轴板长期承受乘员倚靠扶手时的垂直载荷、扶手反复翻转带来的交变扭矩，加上老款车型服役年限较长，原金属材质在长期应力作用下容易出现磨损、弯曲甚至断裂失效，是老车修复作业中常见的替换零部件。从结构设计思路来看，该零件采用一体化压铸成型的结构布局，主体为带弧度的承托板形态，中部设置凸起的轴套结构作为扶手翻转的枢轴安装位，轴套内孔预留足够的配合间隙，可适配原厂规格的枢轴销穿装，保证扶手翻转过程中无卡滞、旷量控制在合理范围内。

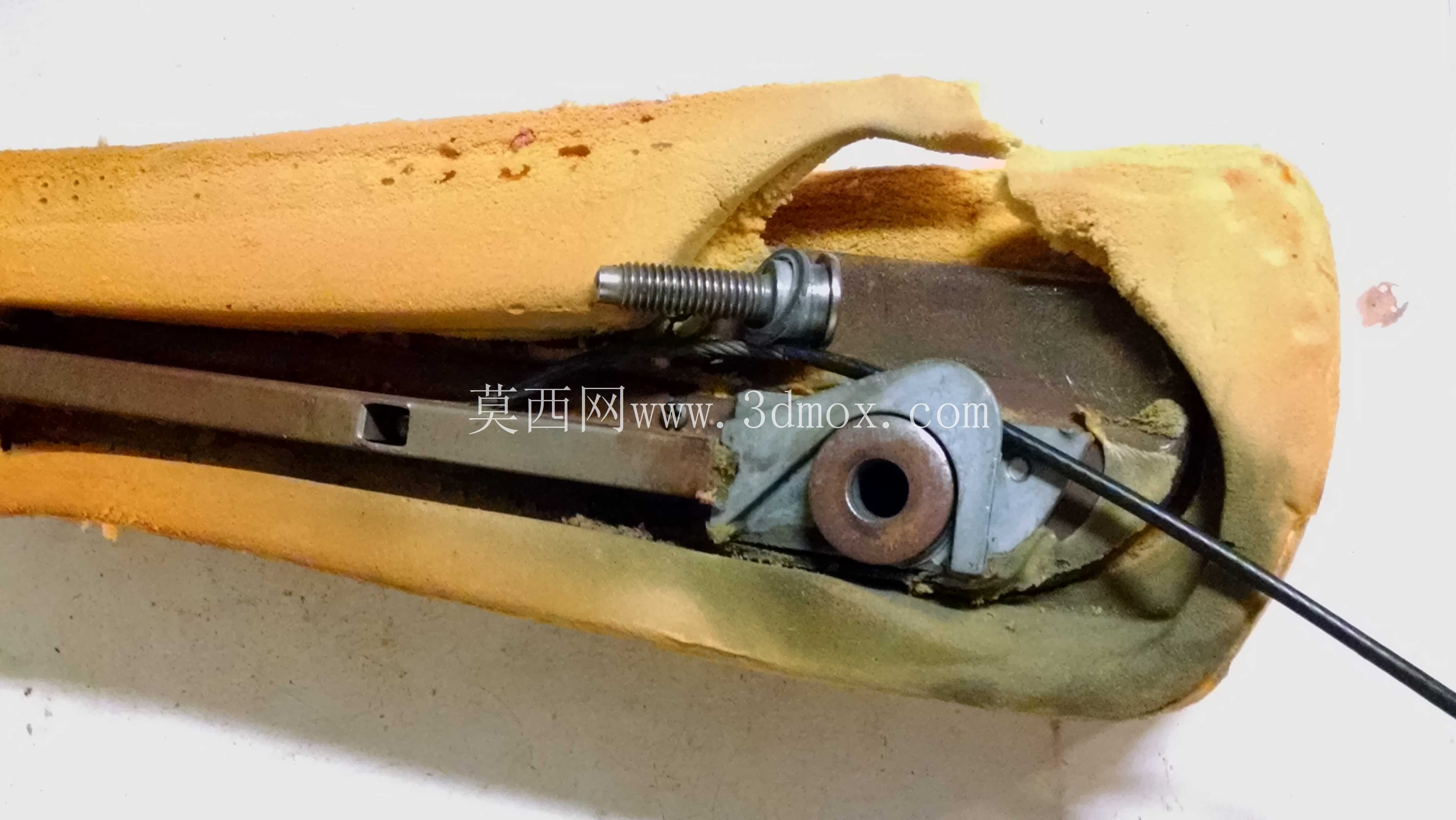

　　板体上分布的多个沉头安装孔，位置完全匹配座椅侧支架的预装螺柱点位，安装时无需额外打孔适配，直接通过螺栓即可将构件固定在座椅金属骨架的对应安装面上，安装边界完全贴合原厂座椅侧围的曲面轮廓，不会与周边的座椅调节机构、内饰护板产生运动干涉。零件的外形轮廓随扶手根部的运动轨迹做了适配性的弧度设计，边缘做了倒角处理，避免装配过程中割伤内饰面料或操作维修人员的手部，板体上设置的加强筋结构从轴套位置延伸至各个安装孔位，在不显著增加零件整体重量的前提下，提升了构件的抗扭、抗弯强度，能够承受乘员倚靠时的最大载荷而不产生塑性变形。

　　在老车修复的实际作业中，这类枢轴板的三维建模需要严格匹配原厂件的安装点位尺寸、轴套的同轴度以及板体的曲面弧度，否则会出现扶手安装后翻转不畅、与周边部件干涉、固定螺栓无法对位等问题。建模过程中需要重点关注轴套内孔的尺寸公差、安装孔的位置度公差，以及板体与座椅贴合面的平面度要求，确保加工或3D打印制作出的替换件能够直接装车使用，无需二次修配。该零件的失效形式多集中在轴套位置的磨损旷量、板体受力位置的裂纹以及安装孔的滑牙，建模时可在不改变安装边界的前提下，适当增加轴套位置的壁厚、对安装孔位置做局部加厚处理，提升替换件的使用寿命，同时不影响零件与周边部件的装配关系。

　　在整车装配体系中，这类小尺寸的结构件虽然不直接参与车辆的行驶承载，但作为内饰功能件的核心承载部件，其尺寸精度与结构强度直接影响乘员的使用体验，过薄的板体容易在长期受力后产生弯曲变形，导致扶手下垂、翻转异响，尺寸偏差过大则会导致装配困难，甚至无法安装。从铸件的工艺角度来看，该零件的结构设计充分考虑了压铸成型的工艺要求，各部位壁厚过渡均匀，没有明显的壁厚突变位置，能够减少压铸过程中产生的缩孔、冷隔等铸造缺陷，成型后只需对安装面、轴套内孔做少量机加工即可达到装配精度要求，适合小批量的铸件生产或定制化的修复件制作。
