摩托车发动机进气歧管三通结构设计

在小排量摩托车动力系统的进气管路布局中，这类Y型三通结构的进气连接构件，主要承担单腔化油器或节气门体向双进气道气缸分配混合气的核心功能，常见于并列双缸小排量摩托、大排量单缸双火花塞机型的进气段改造场景，也可适配小型通用动力机械的双进气口供气布局。从实际装车工况来看，该构件安装在节气门体与气缸盖进气口之间，需要持续承受进气脉动带来的交变压力，同时还要耐受发动机舱传导的持续高温，以及进气过程中可能携带的少量燃油蒸汽腐蚀，因此结构设计上首先要保证管路内壁的顺滑过渡，避免气流在转角处形成紊流影响充气效率。

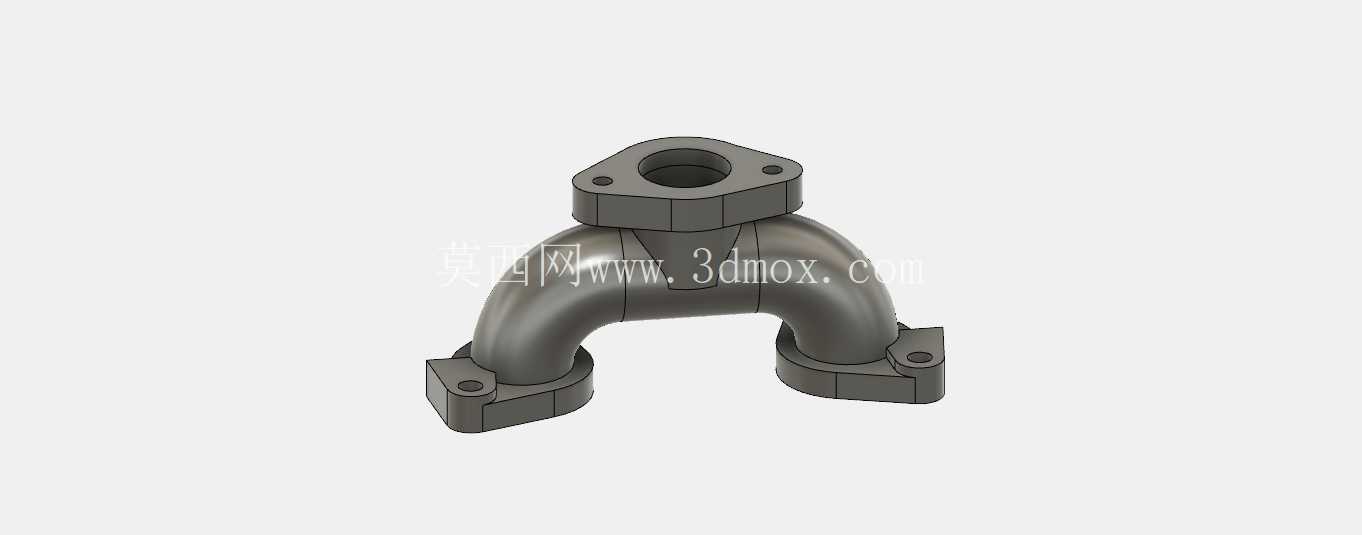

从结构设计逻辑来看，整体采用对称式Y型布局，上端单法兰接口用于对接节气门体出口，两个下伸弯管的法兰接口分别对应气缸盖的两个进气道安装位，三个接口均采用带安装孔的法兰式连接结构，每个法兰面都预留了螺栓过孔与密封槽位，安装时配合耐油橡胶密封垫即可实现端面密封，无需额外打胶，方便售后拆装维护。弯管段的曲率半径经过反复校核，既保证了气流从单入口到双出口的分流平顺性，又尽可能压缩了整体安装高度，避免与摩托车车架的主梁、油箱底部产生安装干涉。

在安装边界的尺寸控制上，上端法兰采用两孔对角安装布局，法兰中心的通孔直径匹配常见的28mm口径节气门体出口尺寸，两个下接口的法兰同样采用两孔安装结构，接口中心距适配主流小排量并列双缸发动机的进气道间距，弯管的外轮廓做了均匀的壁厚过渡，法兰与弯管衔接处做了大圆角加强处理，避免压铸成型后出现应力集中，在长期振动工况下产生开裂问题。整个构件的壁厚控制在均匀的3mm左右，既满足压铸工艺的成型要求，避免壁厚差异过大导致的缩孔、冷隔缺陷，又能控制构件整体重量，不会给发动机进气端增加过多的安装负载。

实际建模过程中，首先确定三个接口的中心坐标，以进气气流的最优路径为基础构建中心样条线，在弯管转角处保证样条线的曲率连续，避免出现硬折角导致的气流阻力陡增；之后以中心样条线为路径扫掠出管路的基础实体，再在三个端部延伸出法兰结构，对法兰安装孔的位置做公差校核，保证与对接件的安装孔位同轴度控制在0.1mm以内，避免安装时出现螺栓强行别劲的问题。针对压铸工艺的需求，所有的脱模方向都做了统一的拔模斜度，内壁转角处都做了不小于R2的圆角处理，既方便压铸模具的抽芯脱模，又能减少应力集中点。

从实际使用场景的适配性来看，这种对称式三通进气结构相比传统的硬管焊接结构，一体化压铸成型的构件气密性更好，不存在焊缝漏气的隐患，同时管壁的内壁粗糙度可以通过压铸工艺控制在Ra3.2以内，减少气流沿程阻力，帮助提升发动机的进气充量，在高转速工况下能更顺畅地为两个气缸供给混合气，避免两个气缸进气量不均导致的动力输出不平顺问题。在安装空间适配方面，整体结构的外轮廓最大宽度控制在两个下接口法兰的外边缘尺寸，安装后不会超出发动机缸体的宽度范围，适配多数跨骑式摩托车的车架安装空间，不需要对原车的油箱、车架做额外切割改造即可直接替换安装。
