轮式重载运输小车带吊装承载结构设计

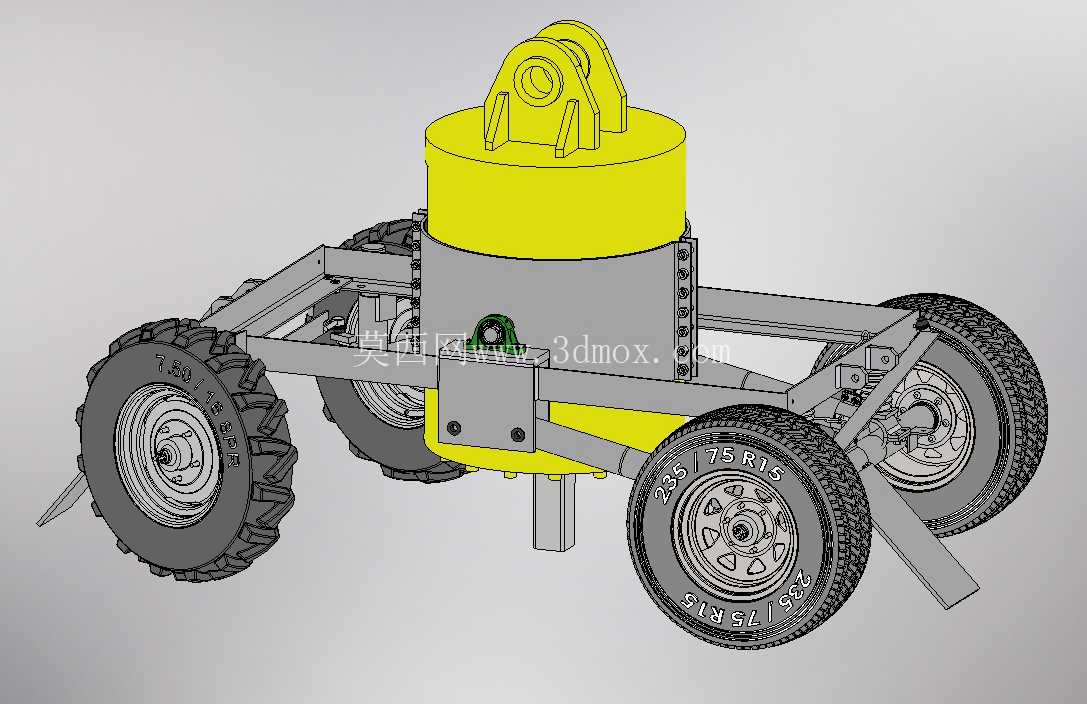

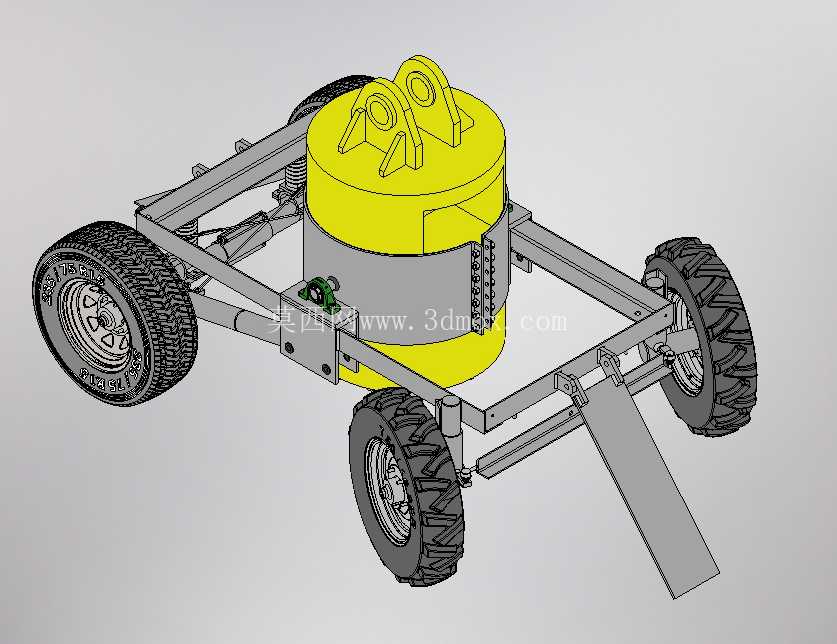

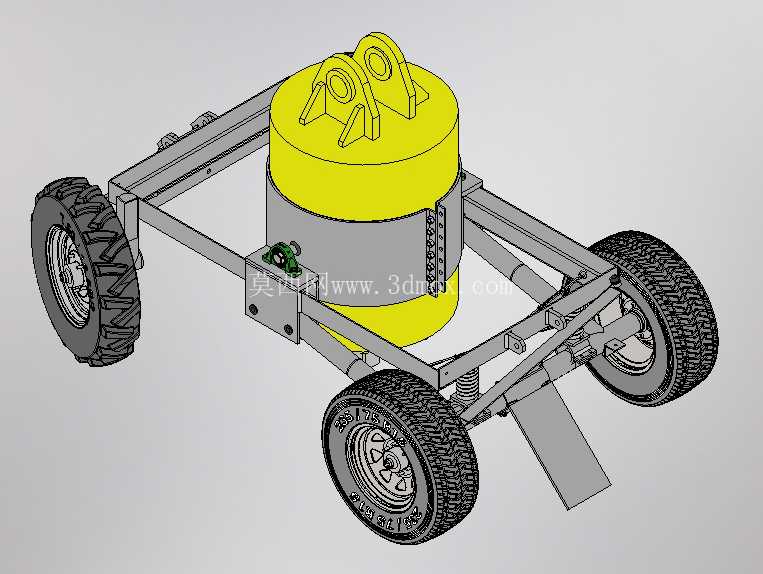

　　该轮式重载运输装置主要面向厂区内重型工件短距离转运、户外非铺装路面小型重载物资搬运场景设计，可适配吊装作业环节的物料承接与转运需求，解决常规小吨位转运设备无法兼顾吊装对接、复杂路面通行的痛点。从结构设计逻辑来看，整体采用四轮独立悬架式底盘布局，车架主体为矩形钢管焊接成型的框式结构，中部预留圆柱形承载舱安装位，可直接对接顶部吊装吊耳传递的垂向载荷，避免载荷直接作用于行走机构造成结构变形。顶部设置的双吊耳结构采用一体化铸造成型后与上部承载端盖螺栓连接，吊耳开孔尺寸适配常规起重吊钩、卸扣的安装边界，可直接配合车间天车、户外小型起重机完成上料吊装作业，无需额外设计转接工装。

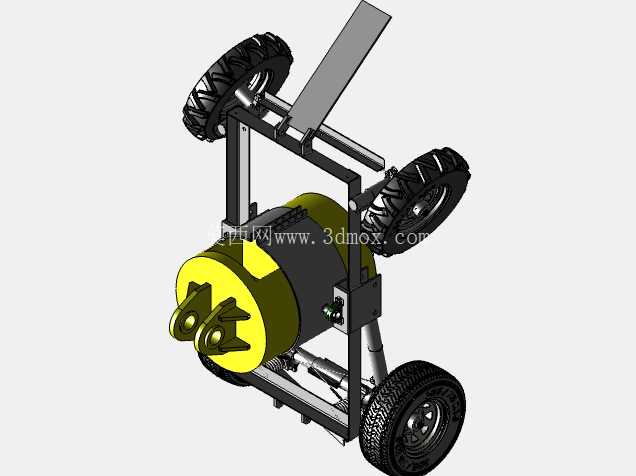

　　承载舱分为上下两段，上部为吊装受力端，下部为载荷容纳腔，侧壁采用阵列螺栓紧固的拼接结构，可根据实际转运物料的尺寸调整腔体内部固定结构，适配不同规格圆柱形工件、配重块的装载需求。行走系统选用大花纹越野橡胶轮胎，搭配钢制轮毂与独立悬架结构，单轮悬架设置螺旋弹簧与阻尼减震部件，可在碎石、凹凸不平的非硬化路面通行时抵消路面冲击，避免承载舱内的精密工件、易碎重载物资受震动损坏；前轮组保留转向连接结构，可通过前端延伸的牵引踏板连接牵引设备，也可在短距离转运时通过踏板施加人力完成转向操控，踏板采用倾斜式钢板焊接结构，表面预留防滑纹路安装位，作业人员踩踏时可提供足够摩擦力。

　　车架的载荷传递路径经过优化，顶部吊耳承载的重量通过承载舱侧壁直接传递至车架中部的两根纵向主梁，再通过主梁分散至四个车轮的悬架安装座，避免局部应力集中导致的车架开裂，所有焊接位置均预留倒角过渡结构，建模时已考虑焊接工艺的焊脚尺寸要求，可直接导出工程图用于生产下料。安装边界方面，整车宽度控制在常规厂区通道的通行尺寸范围内，长度方向预留前端牵引踏板、后端悬架的安装空间，整车高度满足常规车间门洞的通行高度要求，承载舱的直径尺寸适配常见的圆柱形压铸模具、重型配重块的装载规格，轮胎与车架之间预留足够的跳动间隙，避免悬架压缩时轮胎与车架发生干涉。

　　从功能特性来看，该装置无需额外动力系统，依靠外部牵引或吊装配合即可完成作业，结构简单可靠，维护成本低，既可以作为压铸车间内模具转运的专用工装，也可用于户外工地小型重型配件的短距离搬运，顶部吊耳结构可在转运到位后直接通过起重设备将承载舱连同物料一同吊离车架，无需额外的卸料工装，大幅提升转运作业的效率。建模过程中对所有运动部件均做了干涉检查，悬架上下跳动行程内无结构卡滞，轮胎转向角度范围内与车架、承载舱均无接触，所有螺栓连接位置均预留了扳手操作空间，实际装配时无需特殊工装即可完成组装。
