QA1球头悬架连接构件压铸成型结构

该构件属于车辆底盘悬架系统的核心传力部件，主要承担车轮与车架之间的多向力传递作用，在车辆行驶过程中，既要缓冲路面颠簸带来的纵向、横向冲击载荷，又要配合转向机构完成车轮的角度偏转动作，是兼顾承载与活动铰接功能的关键零件。从实际装车场景来看，这类球头结构广泛应用于乘用车、改装赛车以及特种作业车辆的前悬下摆臂、转向拉杆末端位置，工作过程中需要持续承受交变载荷，铰接位置的耐磨性能、配合间隙直接决定了底盘行驶的操控稳定性与零件使用寿命。

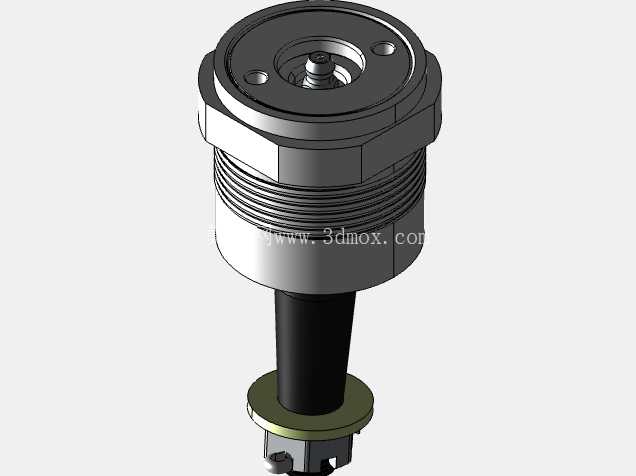

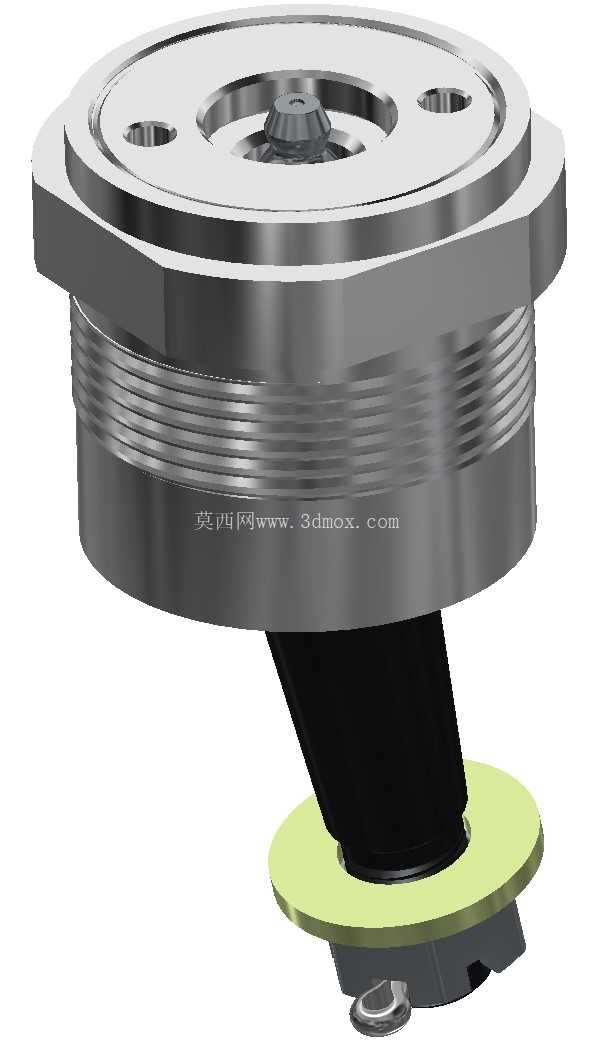

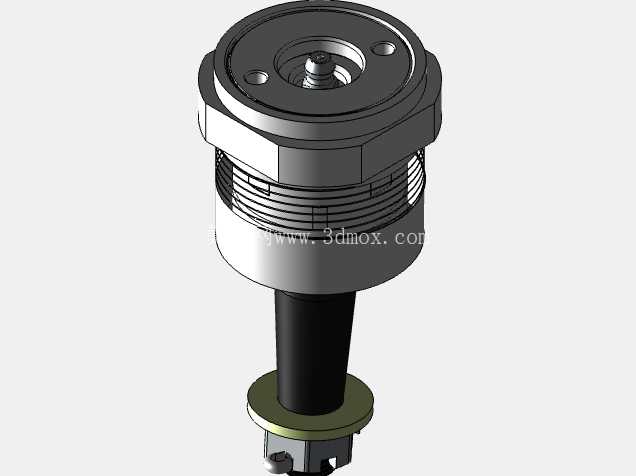

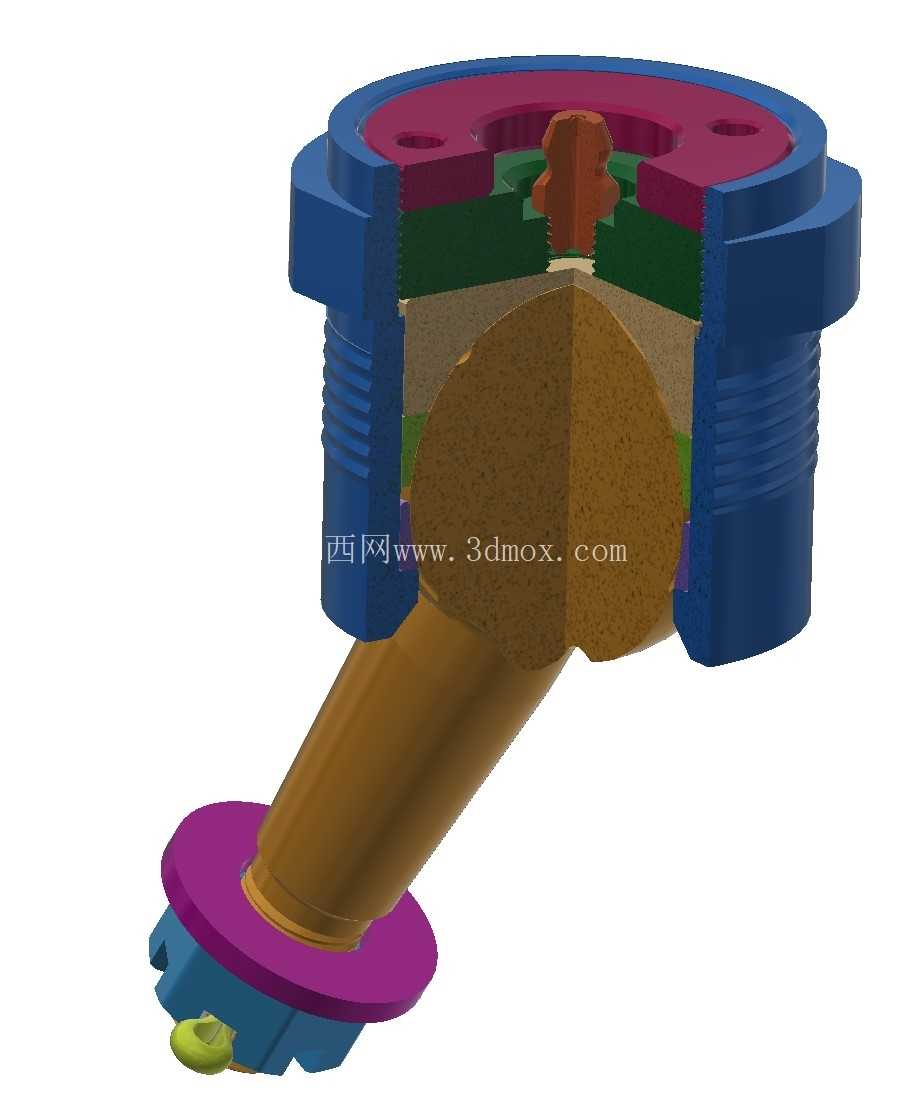

从结构设计逻辑来看，该构件采用分体组合式结构，上部法兰盘为安装基准面，盘面设置两个对称的定位销孔，用于与悬架摆臂或转向节的安装面精准定位，法兰外沿加工有六角形止口边，方便装配时使用工具施加锁紧扭矩，避免安装过程中构件跟转。法兰下方的外圆柱面加工有连续外螺纹，用于配合锁紧螺母调整安装预紧量，同时可以适配不同厚度的安装支座，螺纹段的长度经过匹配计算，保证在极限调整行程内仍有足够的螺纹啮合长度，防止行驶中出现松脱风险。中部的球头腔体为核心功能区，内部封装球铰结构，球头销可在腔体内实现一定角度的多向摆动，满足悬架跳动、转向动作时的角度补偿需求，腔体端部设置密封结构安装位，用于加装防尘护套，阻挡路面泥沙、水渍进入球铰摩擦副，避免早期磨损失效。下部伸出的球头销锥面为车轮侧连接端，锥度设计可以保证与转向节安装孔的过盈配合，传递扭矩时不会出现相对滑移，销体根部设置的环形垫片安装位，用于调整装配间隙，同时缓冲轴向冲击载荷。

从安装边界尺寸来看，上部法兰盘的外径尺寸适配主流改装悬架的安装座开孔范围，两个定位孔的中心距符合通用改装件的安装孔位标准，无需额外打孔即可直接适配多款车型的悬架升级改装需求；螺纹段的公称直径与螺距匹配行业通用的锁紧螺母规格，维修更换时无需定制特殊紧固件；球头销的摆动角度经过校核，在悬架上下极限跳动、转向最大角度时，球头销不会与腔体发生运动干涉，同时密封护套的伸缩量完全覆盖整个摆动行程，不会出现护套拉扯破损的情况。压铸成型的本体结构在壁厚设计上采用均匀过渡原则，法兰与螺纹段衔接位置设置圆角过渡，避免压铸过程中出现缩孔、应力集中问题，球头腔体的壁厚满足径向承载要求，在承受极限侧向冲击时不会出现腔体开裂变形。零件表面的加工基准统一，法兰安装面、螺纹中径、球头销同轴度均控制在合理公差范围内，保证装配后运动顺畅无卡滞，铰接位置的摩擦力矩符合底盘调校的需求，不会出现转向回正不畅或者行驶中球头松旷的问题。
