土壤压实度与硬质层检测渗透仪结构

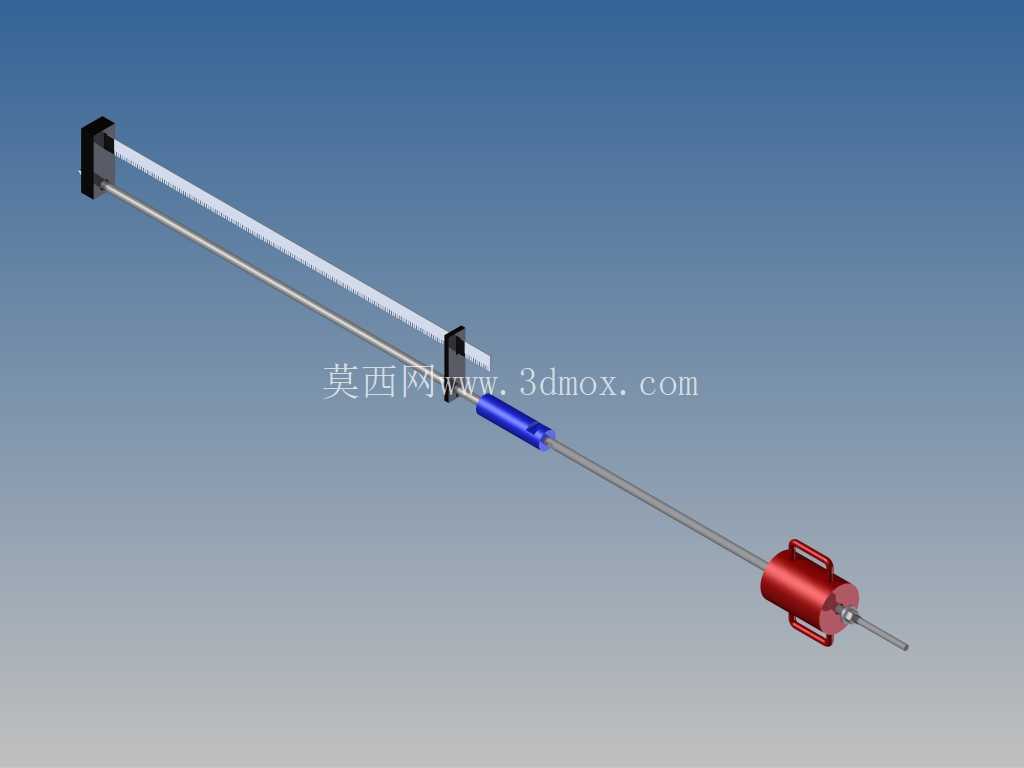

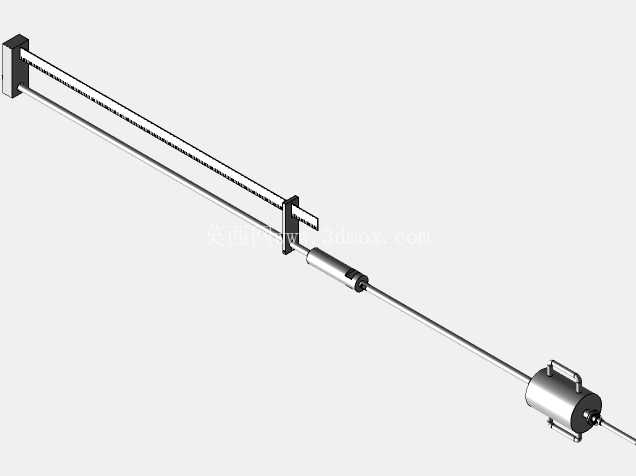

　　在岩土工程勘察、农田土壤质量评估、道路路基施工质量核验等场景中，土壤压实度与硬质层分布的原位检测是必不可少的环节，传统环刀取土检测需要开挖土层取样，不仅破坏原有土体结构，检测效率也难以满足大面积普查的需求，这款土壤渗透检测设备正是针对这类场景开发的原位检测装置，可在不进行大面积开挖的前提下，完成不同深度土层的压实度判定与硬质层位置识别。从结构设计来看，整套设备采用长杆式直推布局，核心探测杆选用高强度不锈钢薄壁管材加工，杆身做了哑光耐磨处理，避免野外作业时泥土粘附影响刻度读取，杆体总长度适配常规0-1.2米深度的土层检测需求，可覆盖农田犁底层检测、路基基层压实度核验、园林绿化种植层评估等绝大多数浅层土壤检测场景，杆身侧面蚀刻有毫米级深度刻度，作业时可直接读取探头贯入深度，无需额外搭配测距工具。设备末端的贯入驱动模块采用小型化旋转冲击一体化结构，内置的微型动力单元可输出稳定的轴向贯入力与低幅周向振动，既能在松散耕作层中依靠恒定压力匀速推进，遇到硬质层时也可通过低幅振动辅助穿透，避免硬质地层对探头造成刚性冲击损坏，驱动模块外壳做了防滑滚花处理，野外作业时操作人员可单手握持控制推进方向，模块尾部预留了通用快接接口，可根据检测需求更换不同规格的渗透探头，适配不同渗透性等级的土壤检测要求。

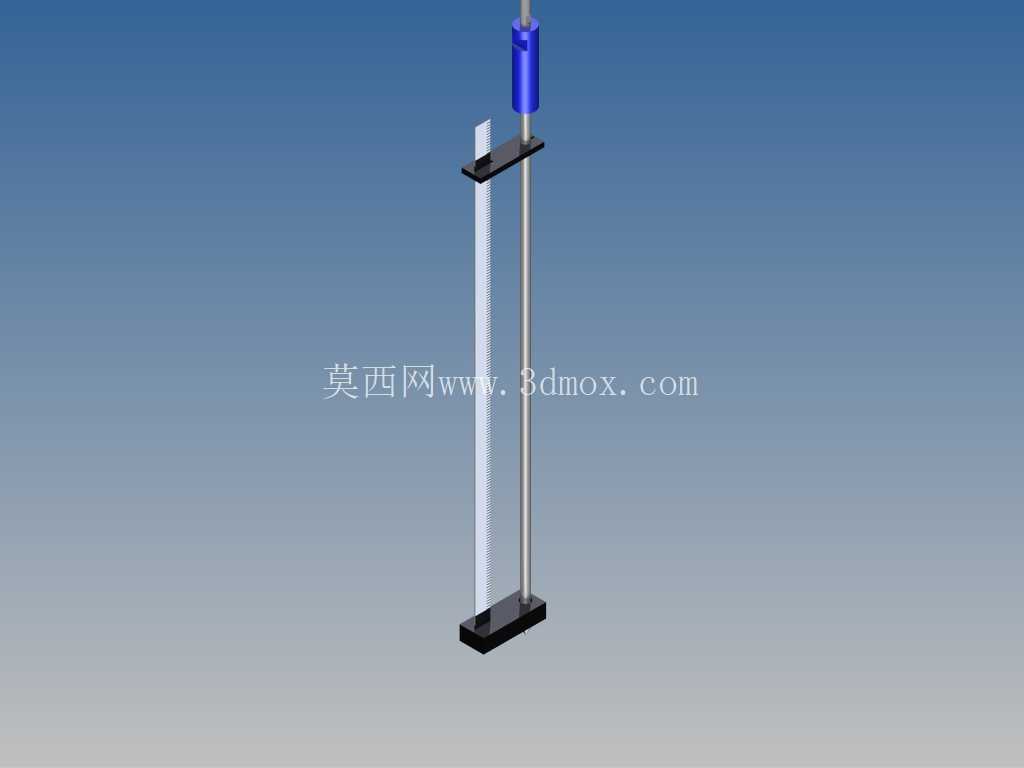

　　探测杆中部设置的定位滑座是整套设备的精度保障结构，滑座通过线性轴承与探测杆配合，可沿杆身无卡顿滑动，作业时将滑座底面贴合在整平后的地表基准面，即可抵消地表不平整带来的深度测量误差，滑座上集成的阻尼锁定结构可在探头停止推进时自动锁定杆身位置，避免杆身因土层回弹出现位移，保证深度读数的准确性。设备顶端的固定支座用于作业时的临时支撑，在硬质土层检测场景中，可将支座通过地钉固定在地表，配合驱动模块完成恒定压力的贯入作业，避免人工施压时的压力波动影响检测数据的一致性。

　　从功能实现逻辑来看，这款设备依靠恒定贯入压力下的进尺速率变化判定土层压实度，当探头在恒定压力下匀速推进时，对应土层为松散压实度不足的区域，当进尺速率出现明显下降甚至停滞时，即可判定当前深度存在硬质层，配合渗透检测功能，还可同步完成不同土层的渗透系数测定，一次贯入作业即可获取两项核心土壤参数，相比传统单一功能的检测设备，野外作业效率可提升40%以上。设计过程中针对野外作业的恶劣工况做了多处针对性优化，所有外露金属部件均做了镀锌镍合金防腐处理，可适应高湿度、高盐碱度的土壤环境，避免长期使用后出现锈蚀卡滞；驱动模块的密封等级达到IP65，雨天作业或接触泥浆时不会出现内部电路短路问题；整套设备拆解后可放入长度1.2米的便携防护箱，总重量控制在7.5公斤以内，单人即可完成携带与全流程检测作业，无需额外辅助人员。

　　在安装边界方面，设备无需固定安装基础，作业时仅需将检测点位的地表浮土清理整平，保证定位滑座与地表完全贴合即可开始检测，作业完成后将探头拔出即可转移至下一个检测点，不会对检测区域的土层造成大面积破坏，尤其适合对表层植被保护要求较高的农田、草坪、生态修复区域的检测作业。针对不同的检测场景，设备预留了功能扩展空间，探测杆可通过标准接长杆拼接，最大检测深度可拓展至3米，满足深层路基、地质初勘等场景的检测需求；驱动模块的压力输出可通过旋钮进行多档位调节，可根据黏土、砂土、碎石土等不同土质类型选择合适的贯入压力，避免压力过大导致探头损坏或压力过小无法穿透硬质层的问题。整套结构没有冗余的复杂传动部件，日常维护仅需在每次作业完成后清理杆身附着的泥土，定期在轴承部位涂抹少量润滑脂即可，维护成本远低于传统的大型原位检测设备，适合基层检测单位、野外勘察团队长期高频使用。
