超烷

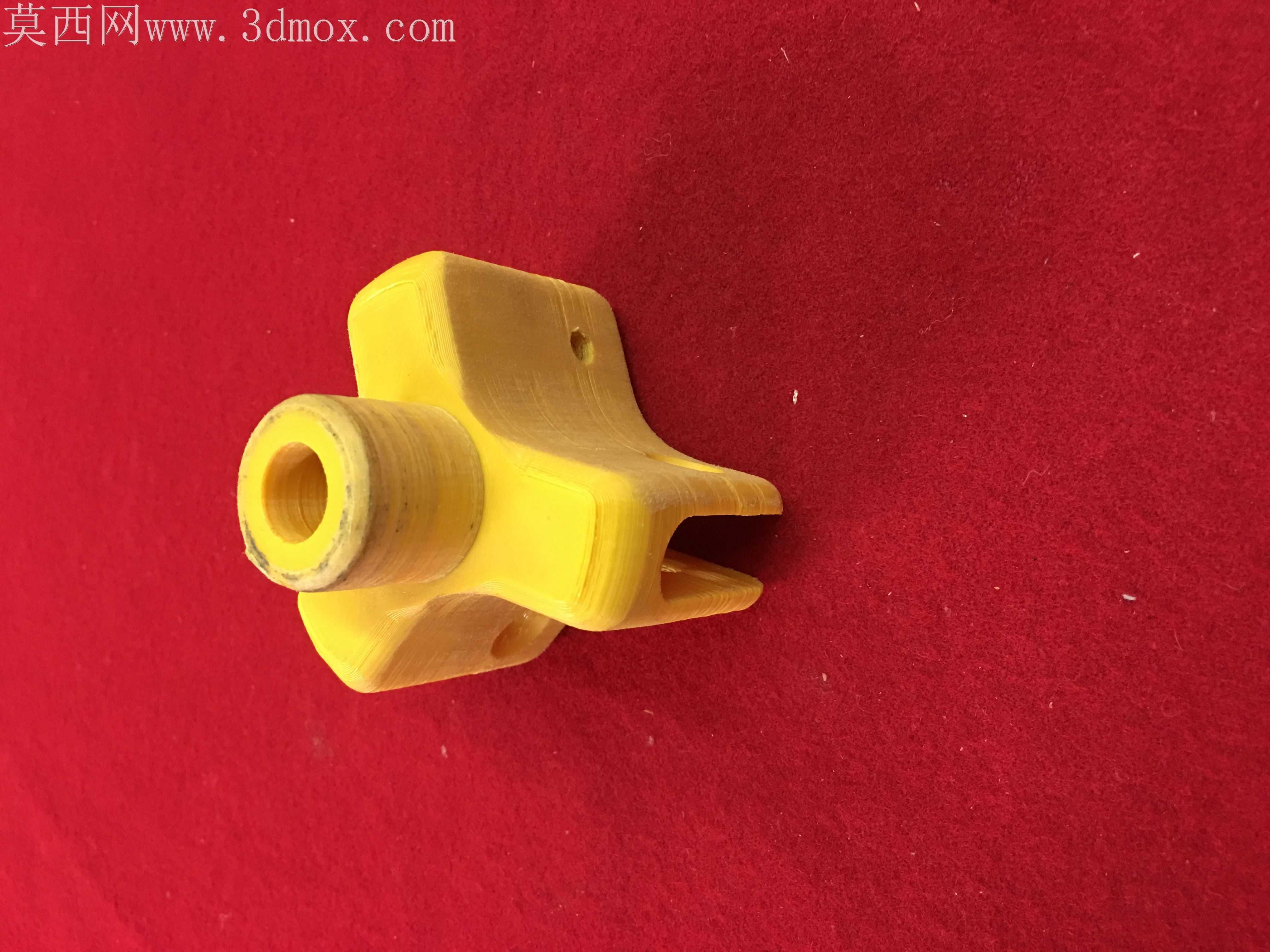

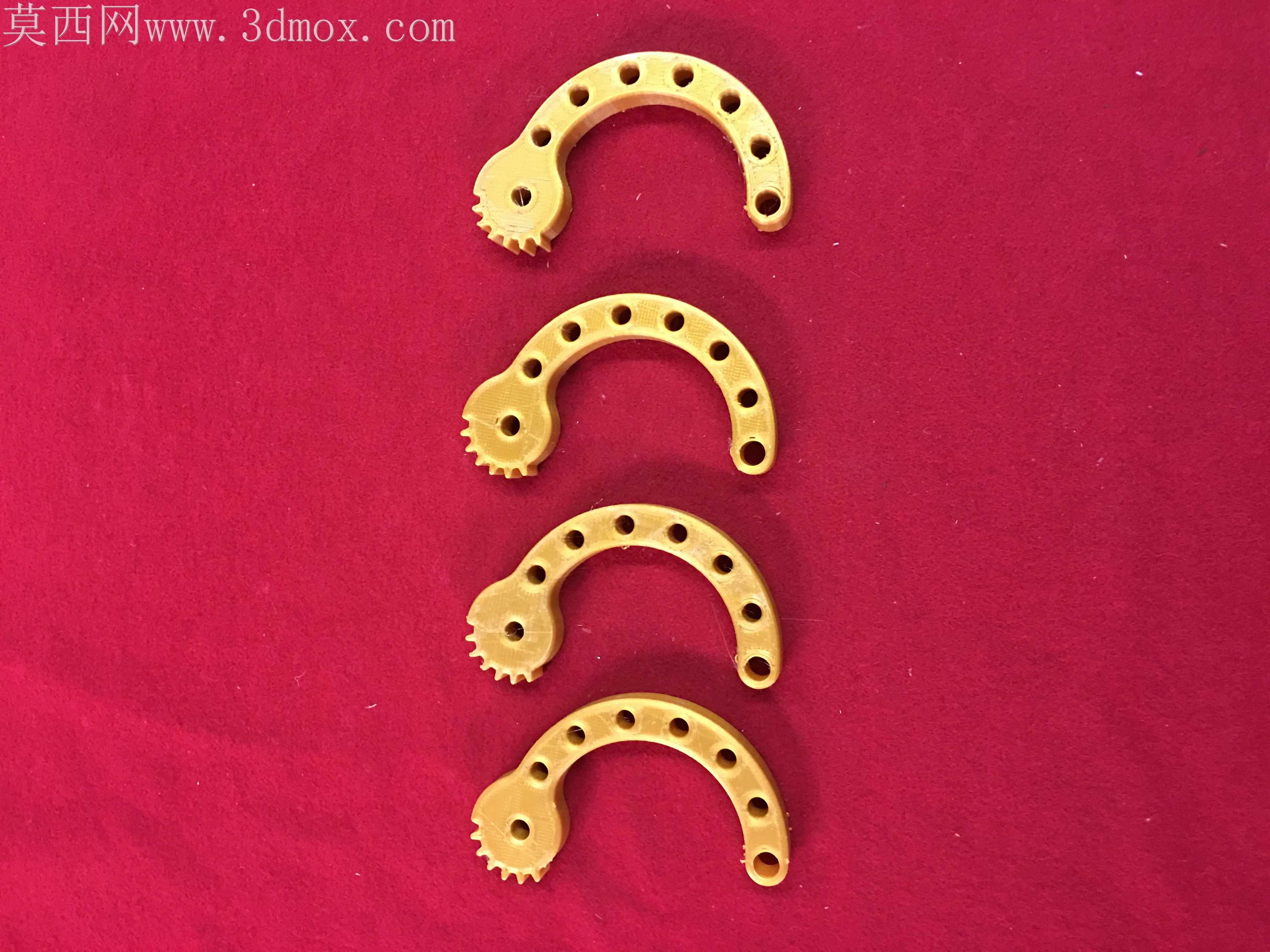

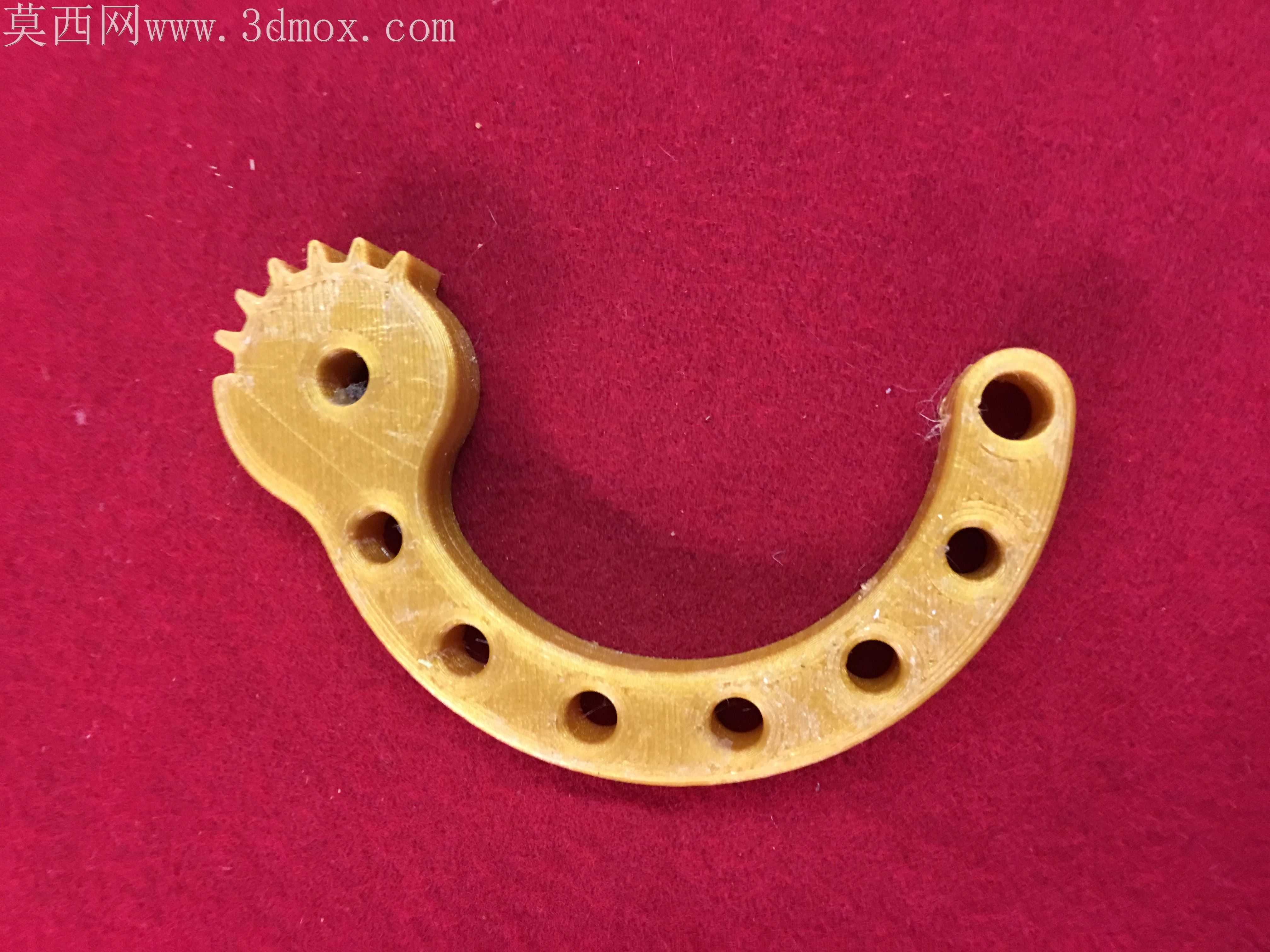

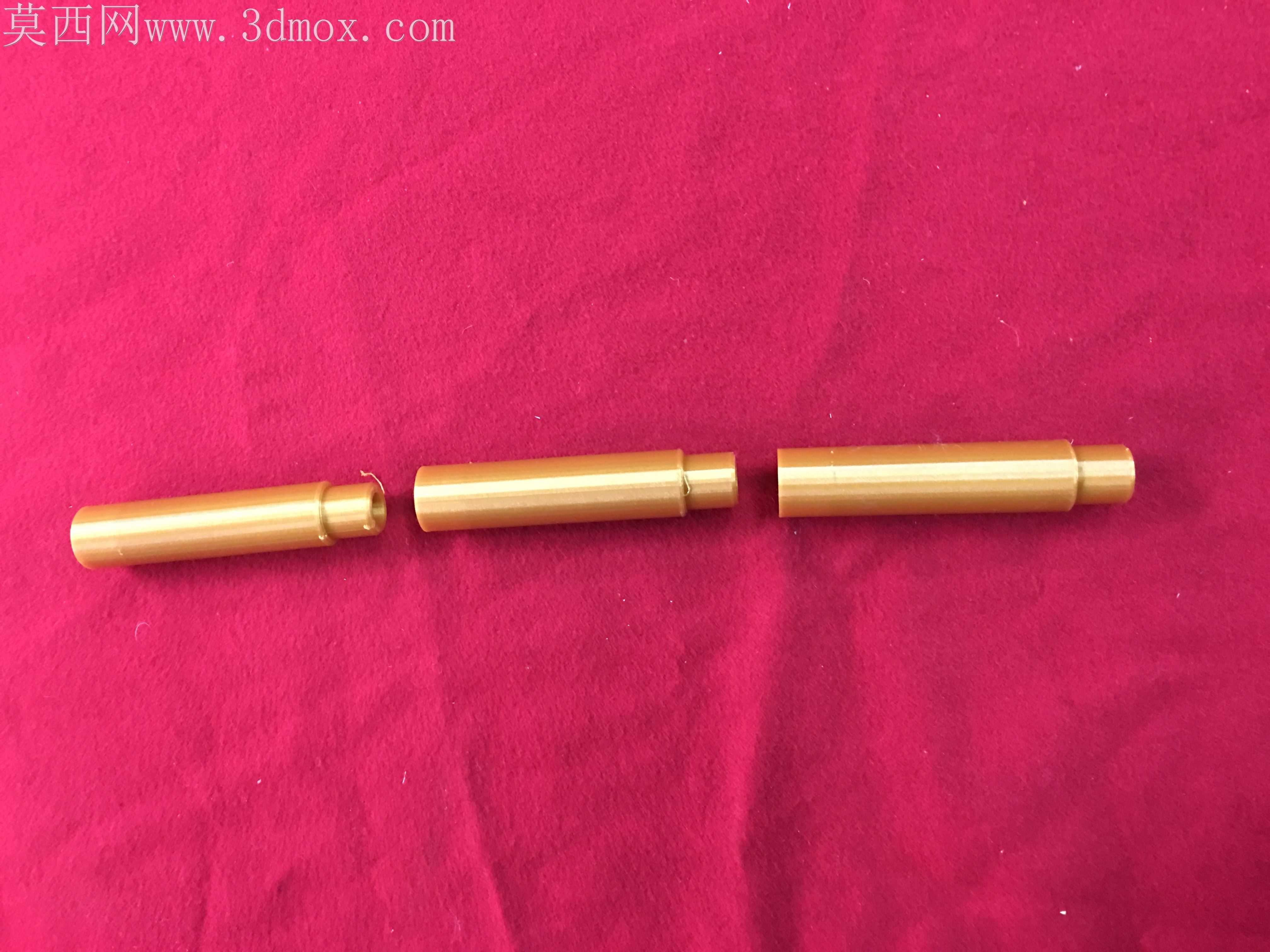

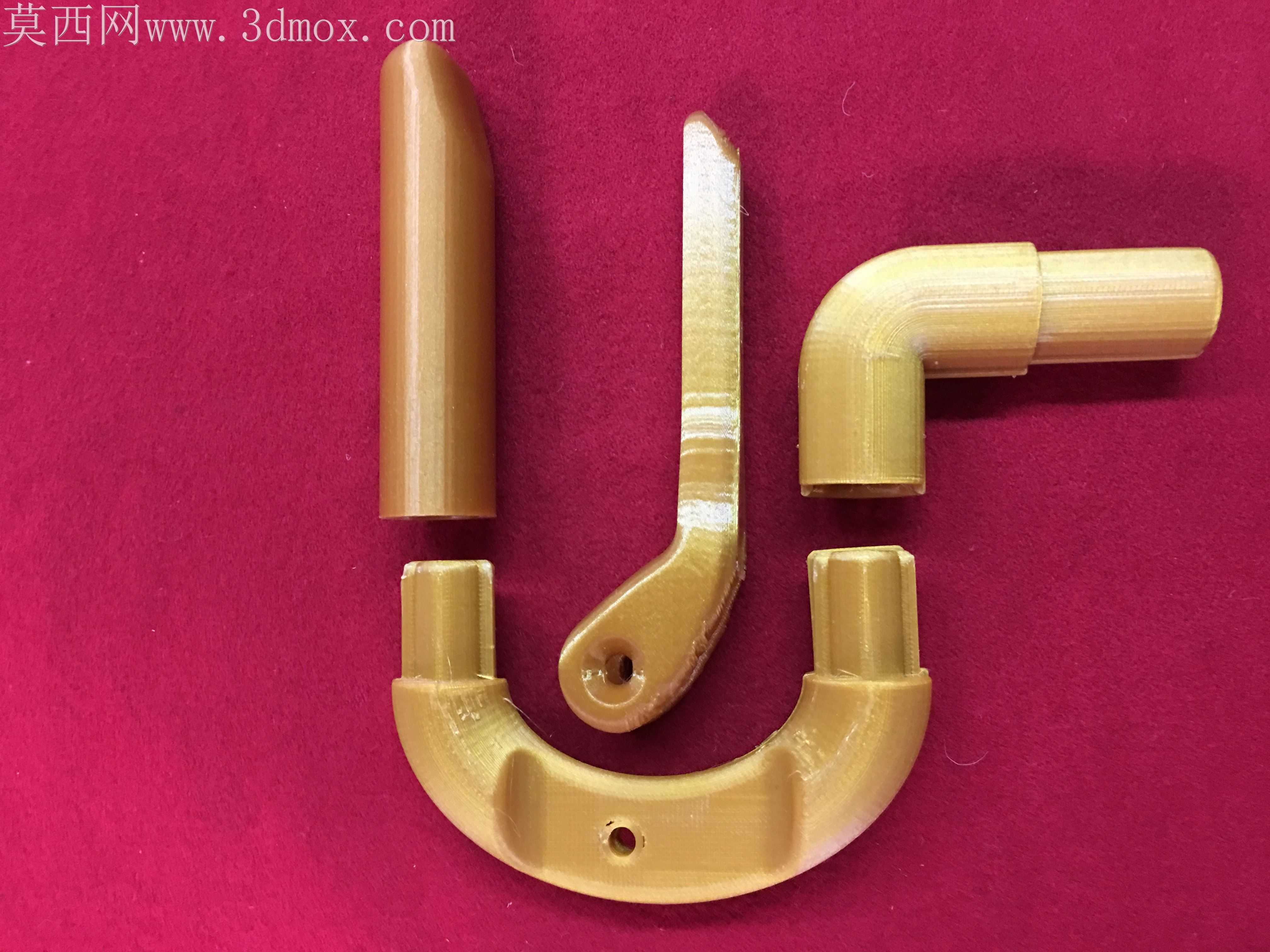

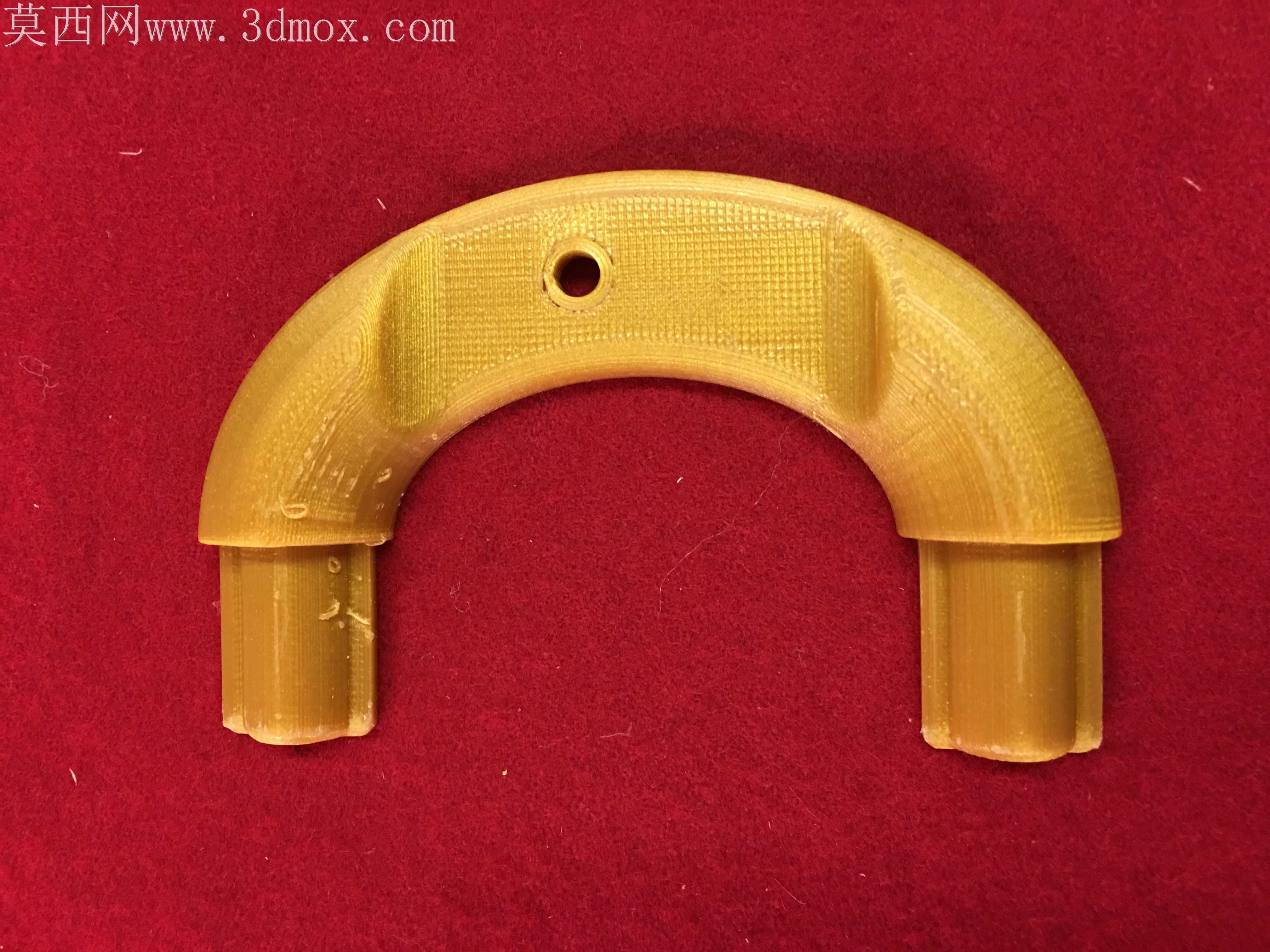

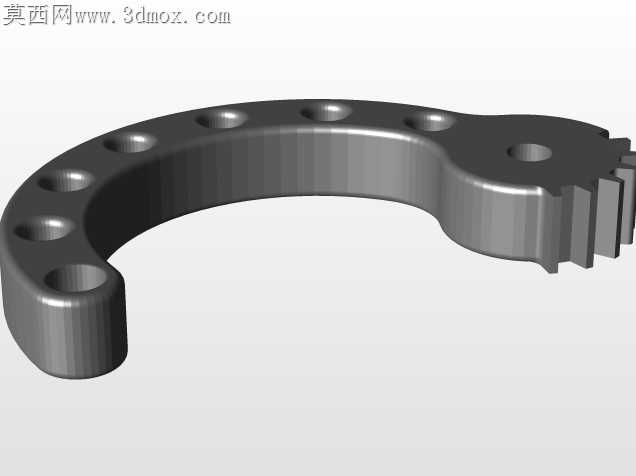

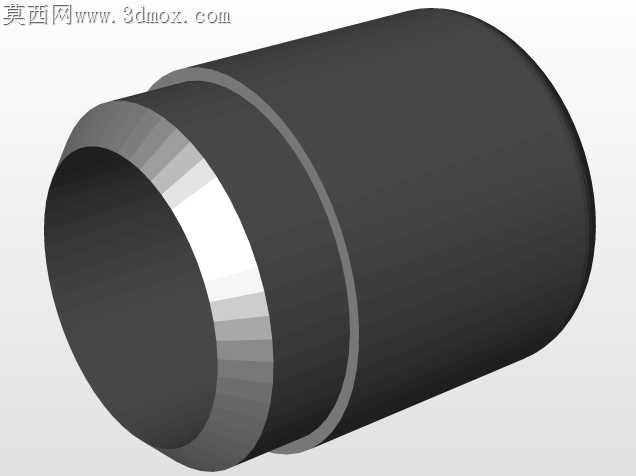

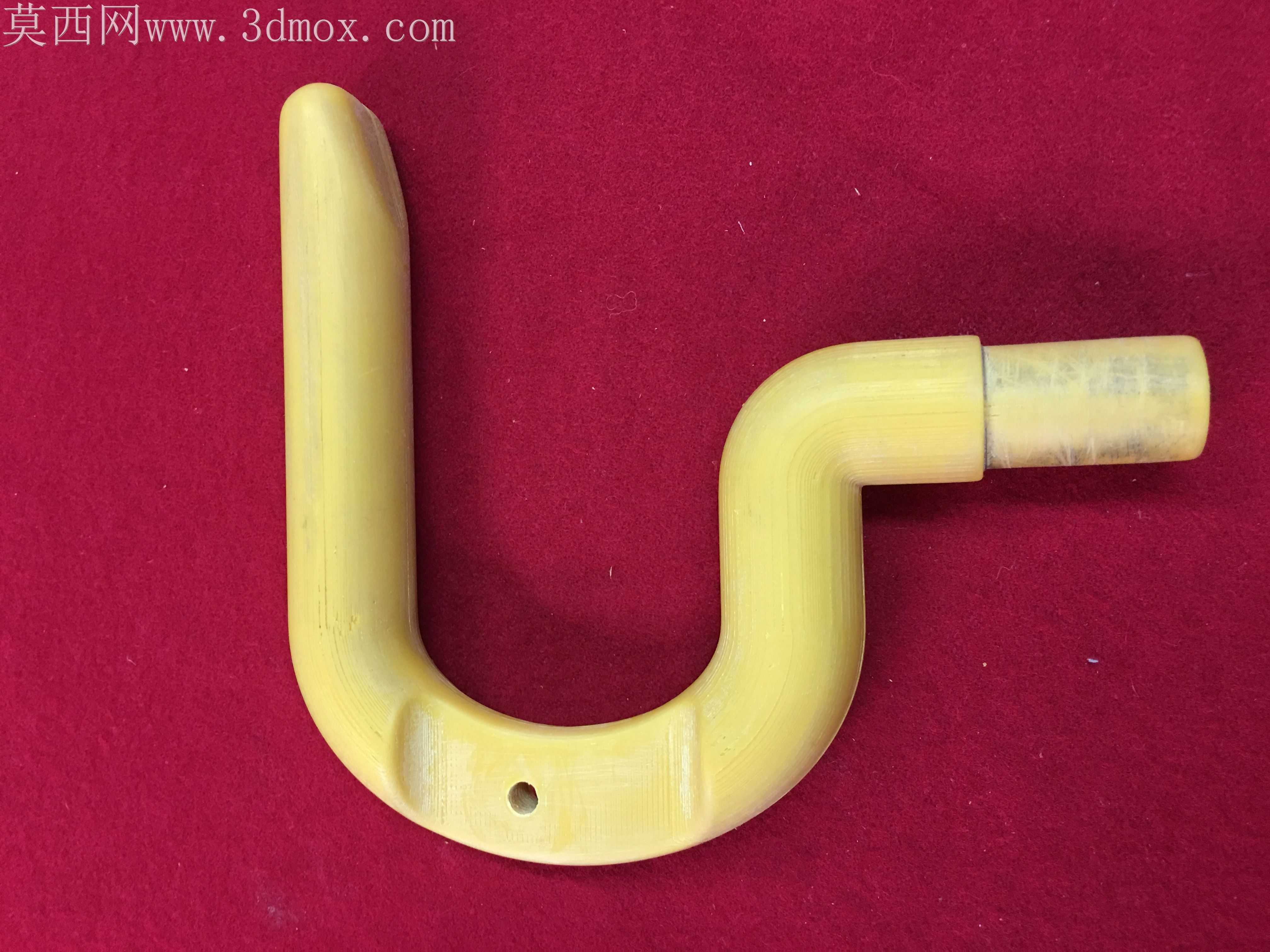

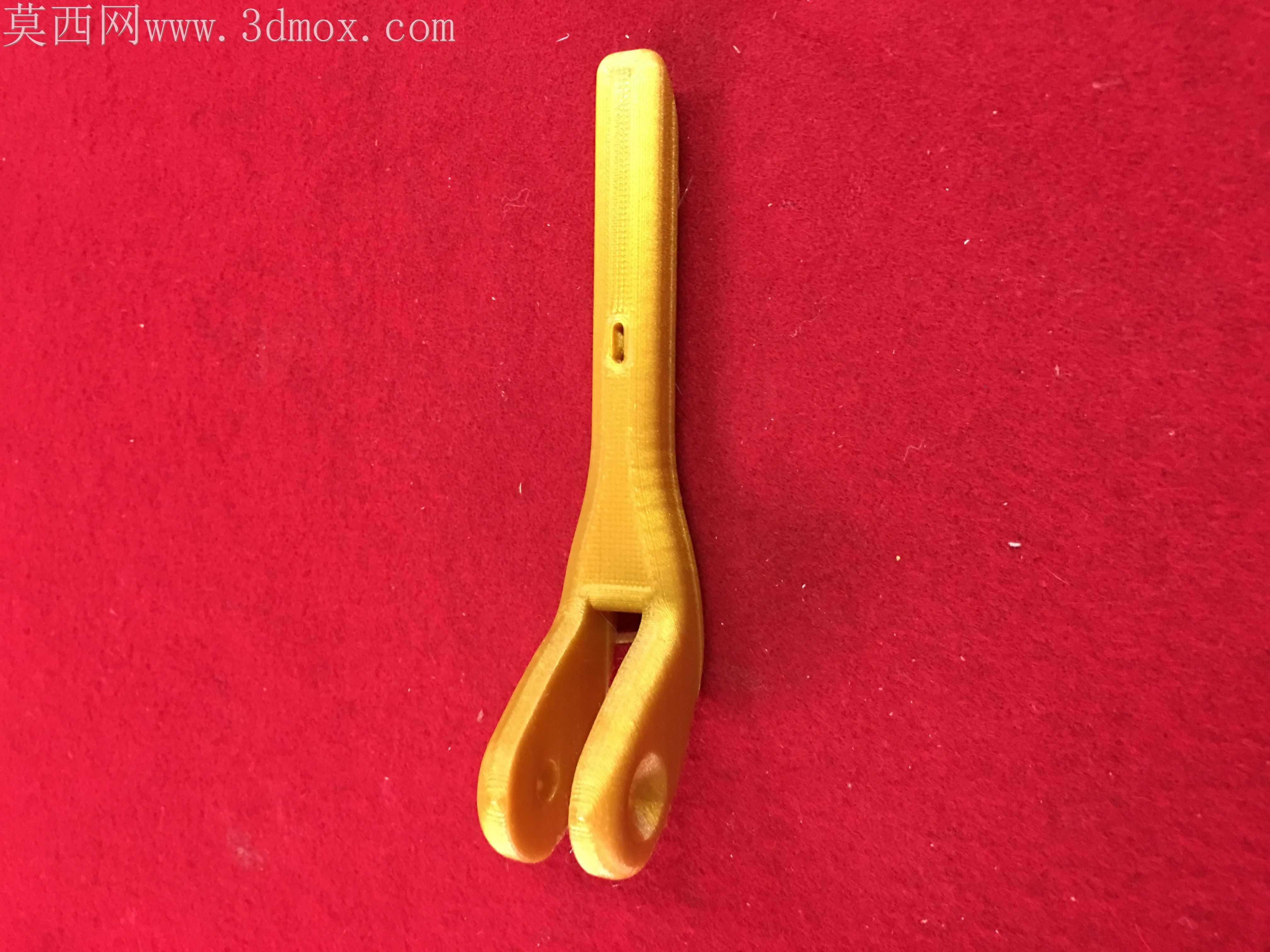

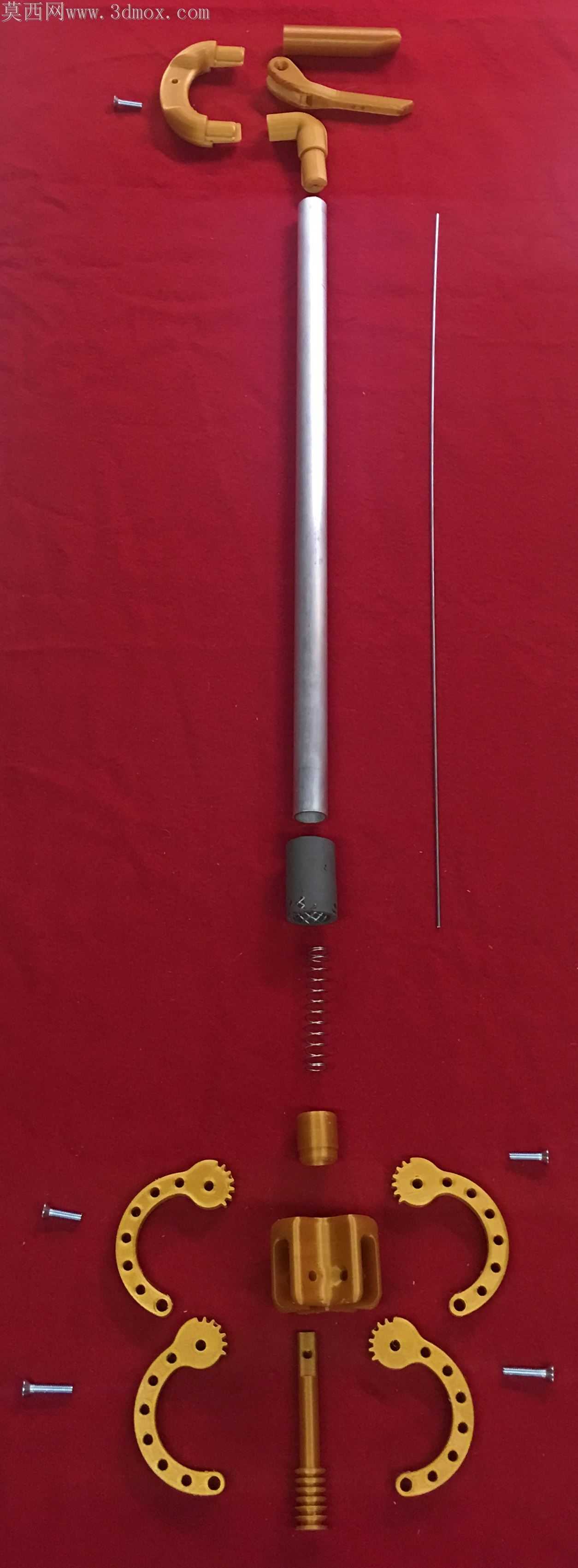

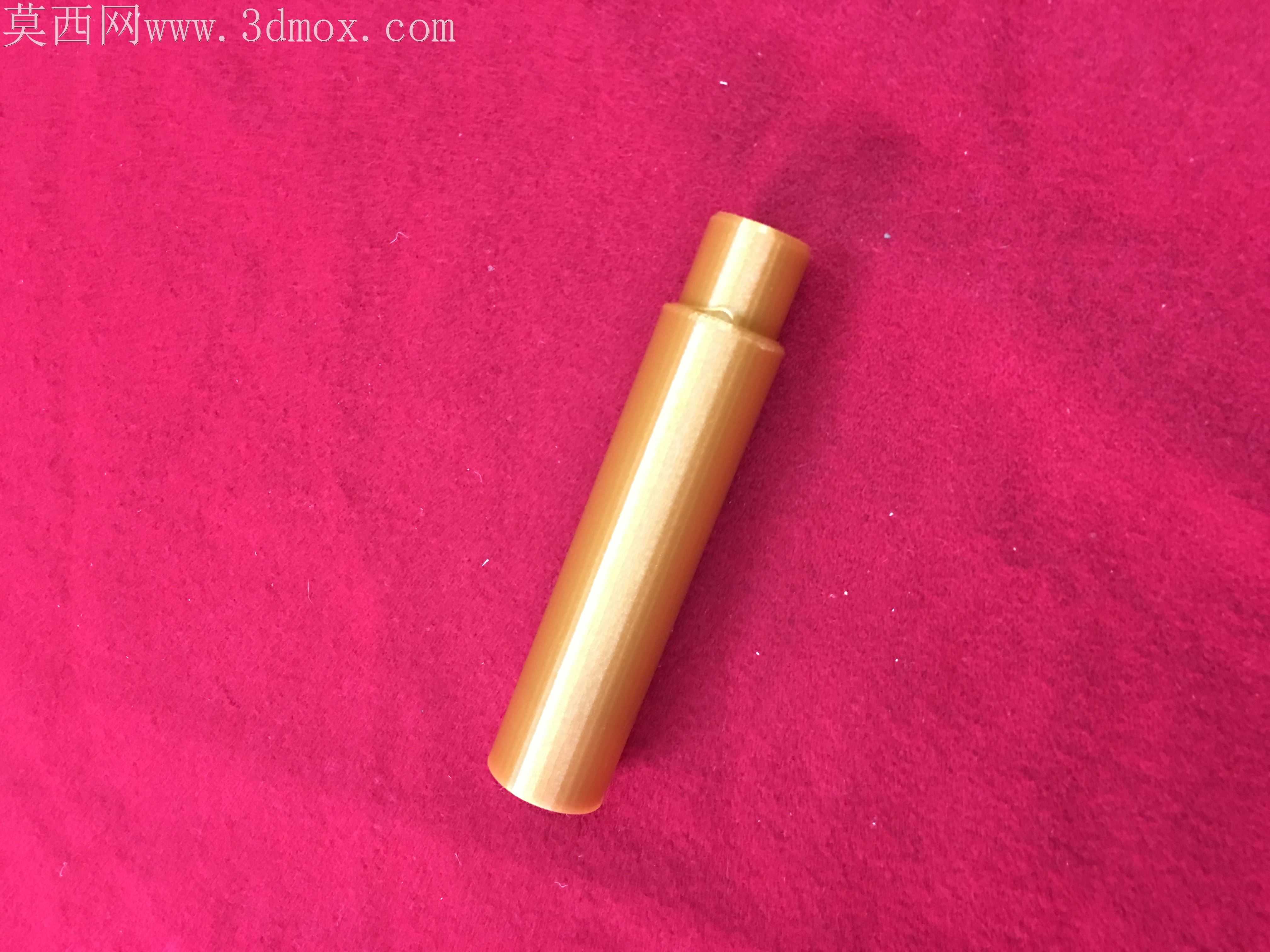

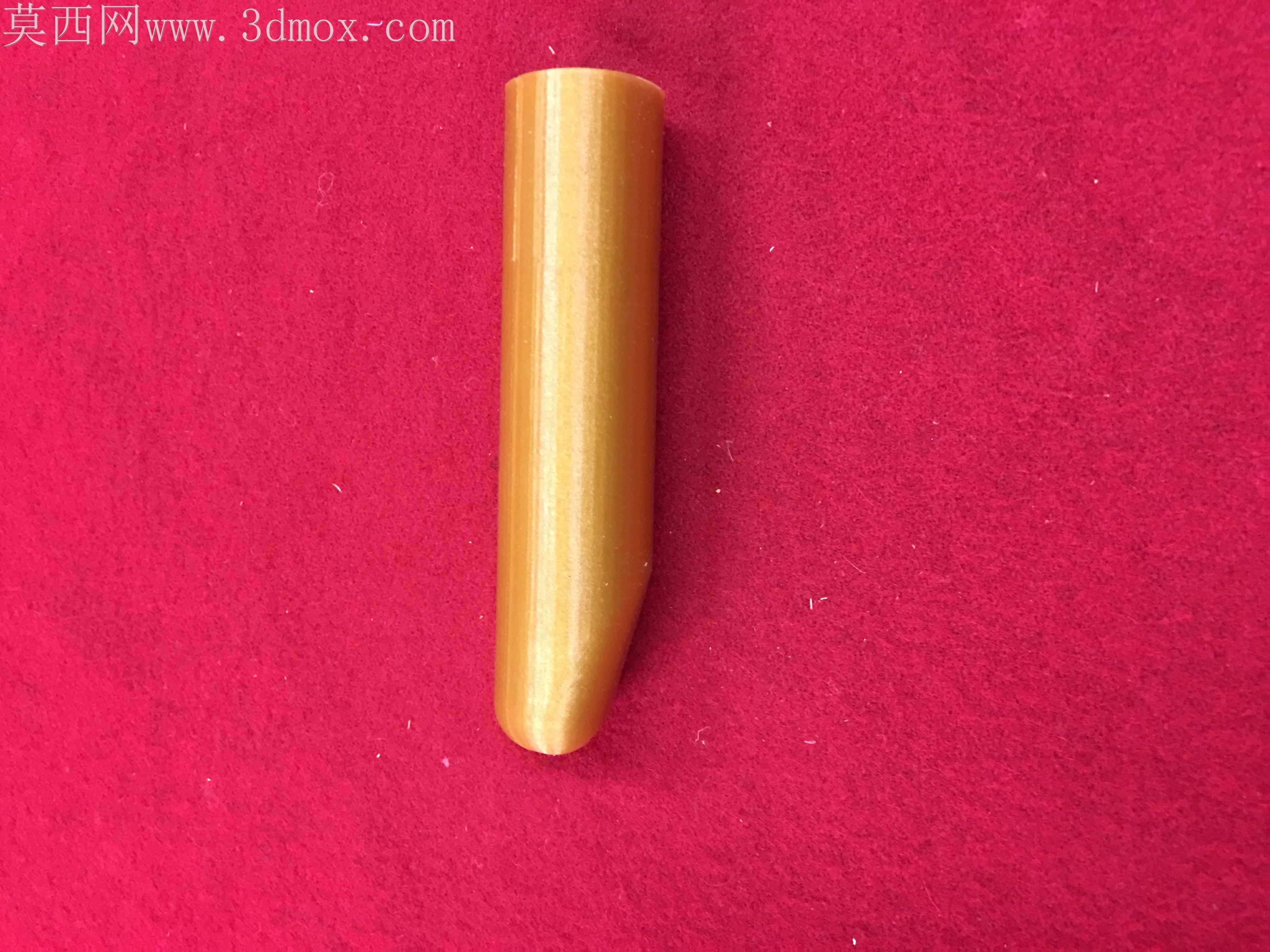

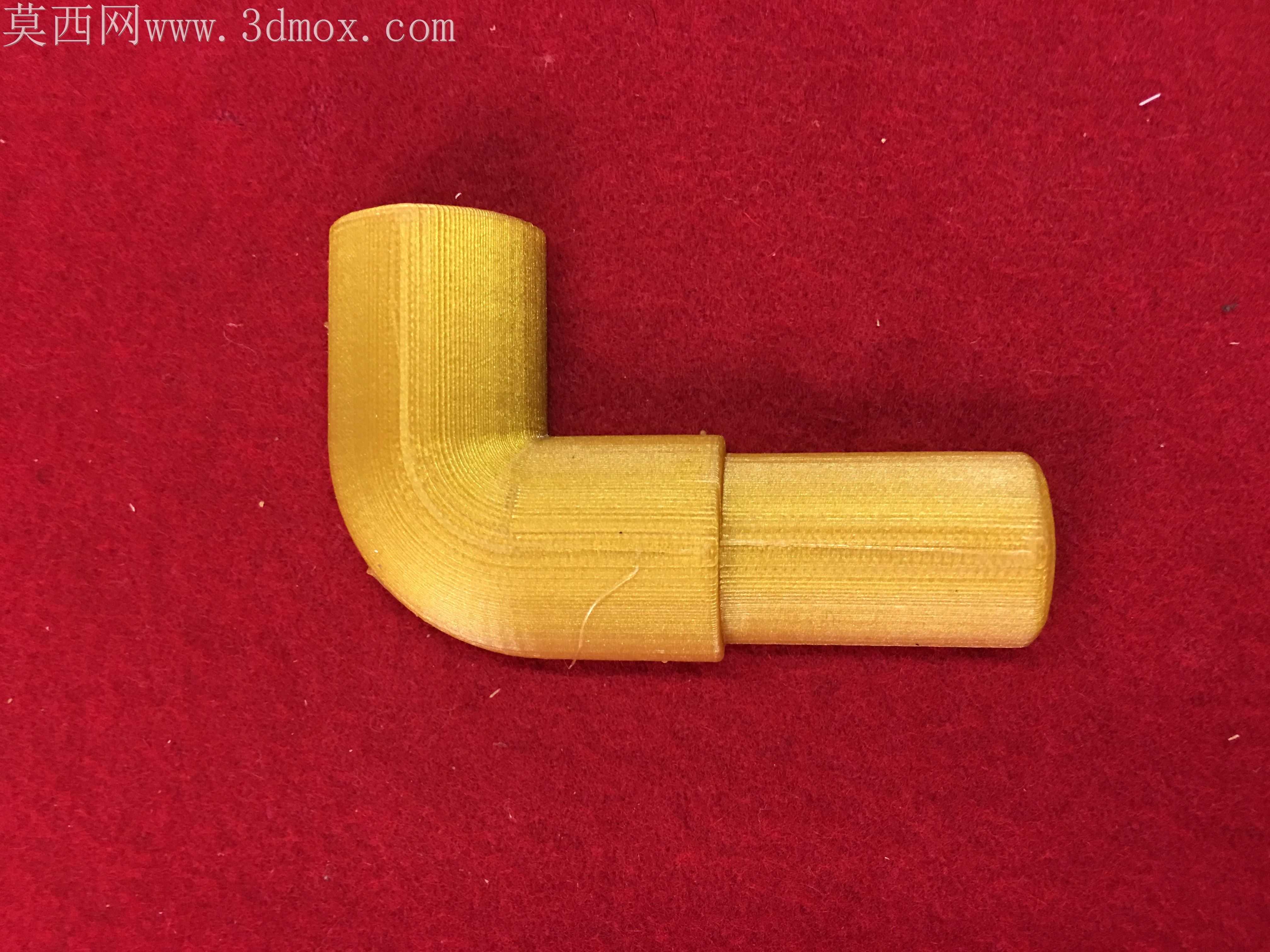

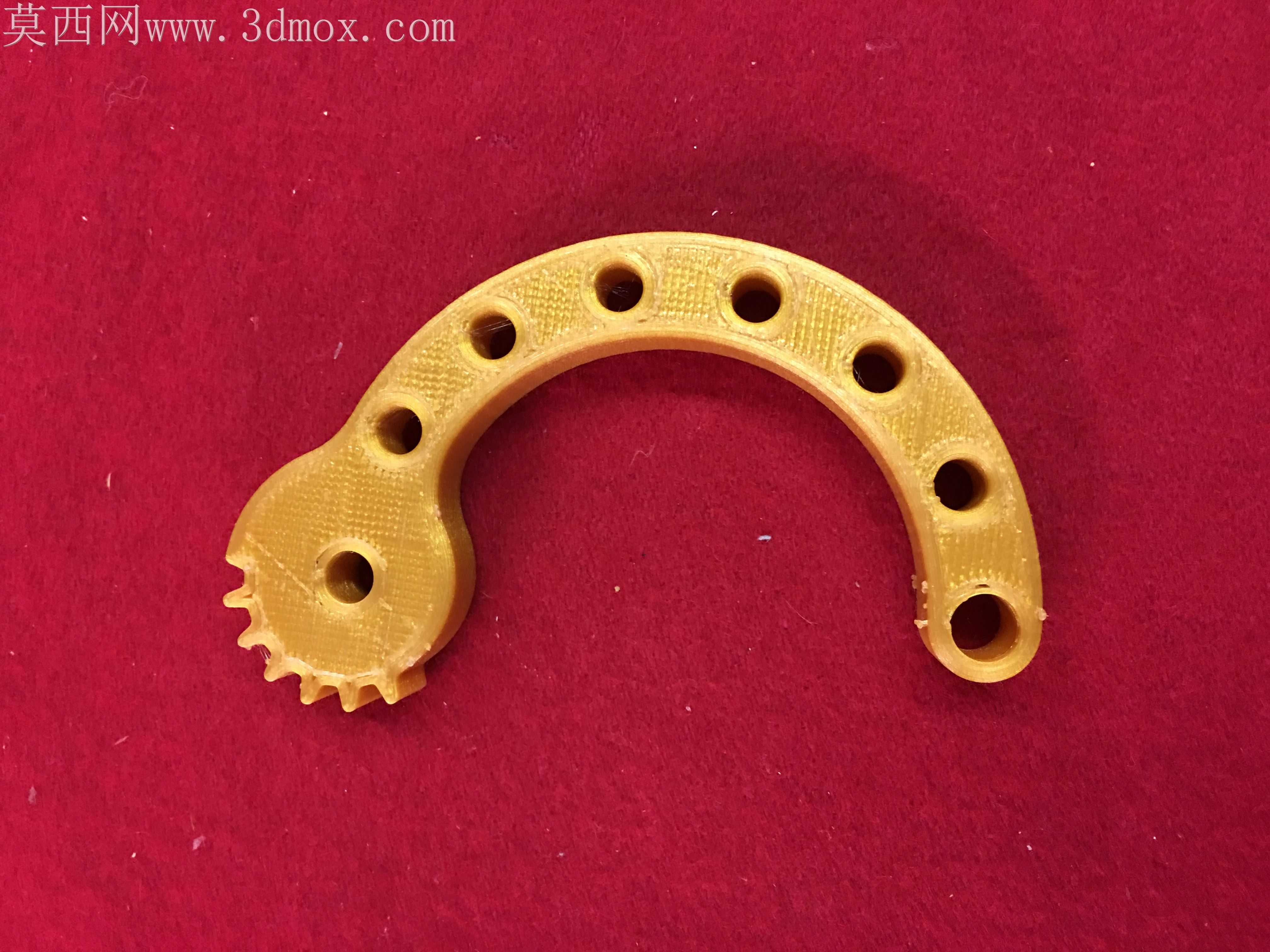

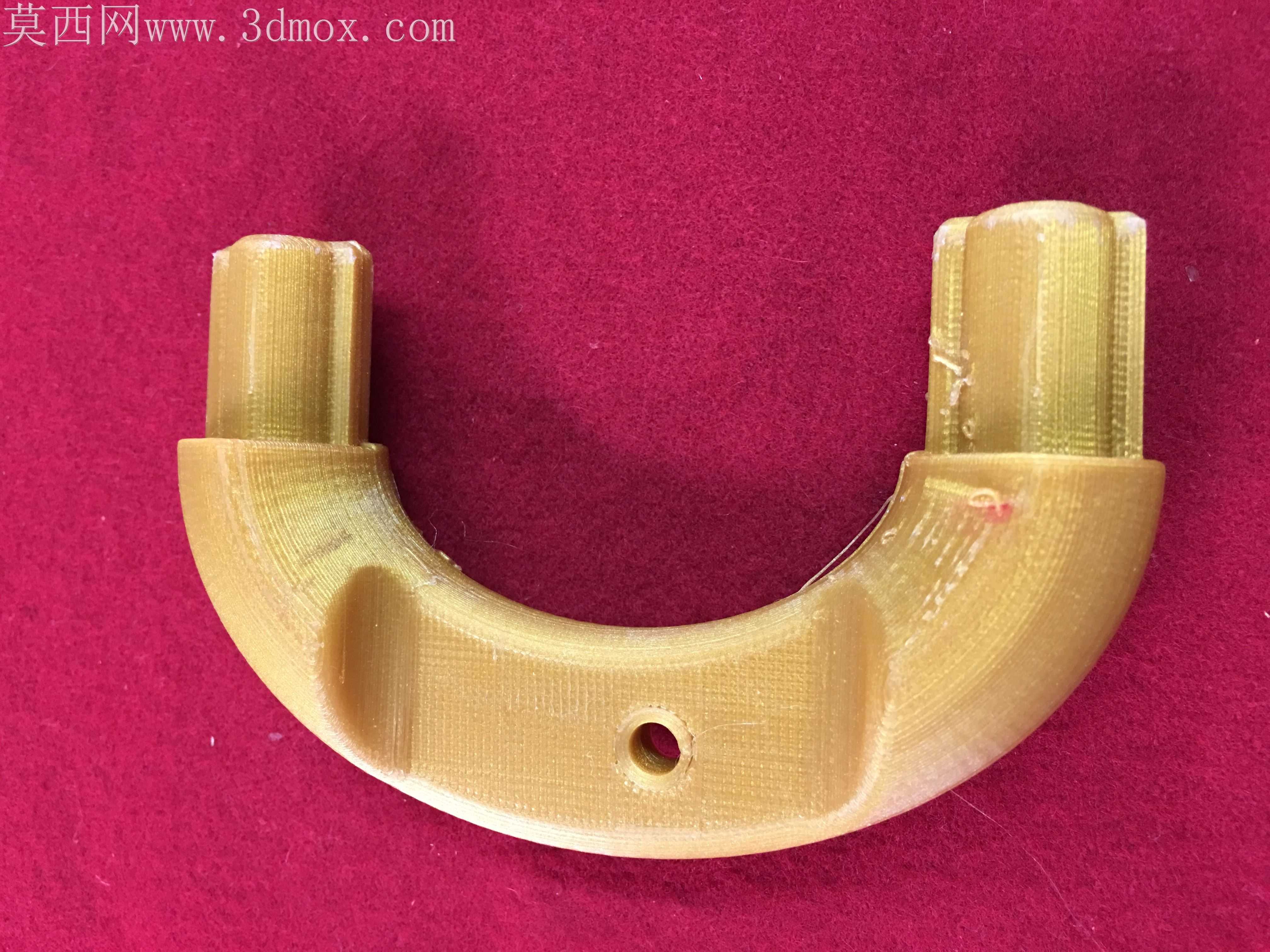

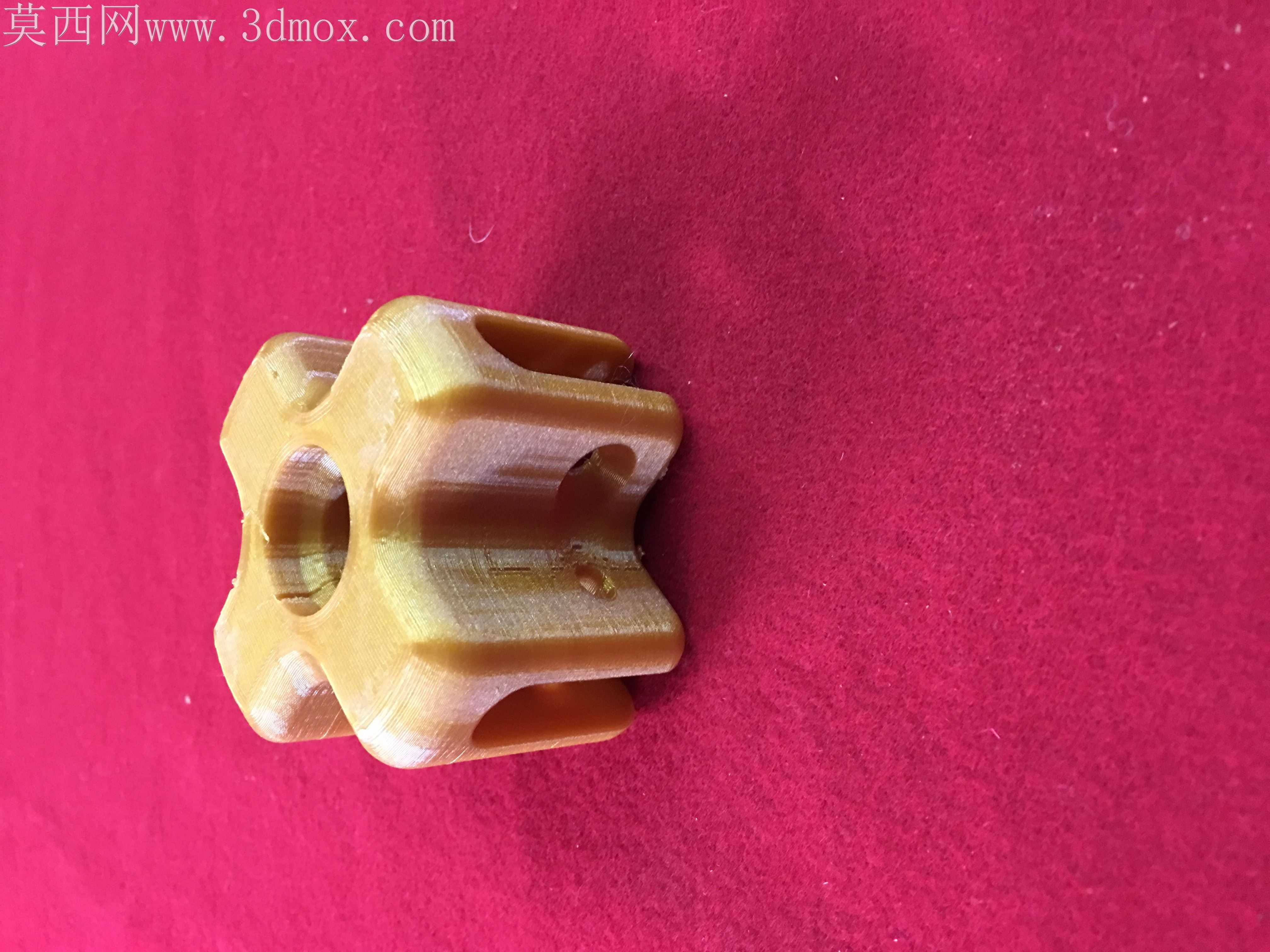

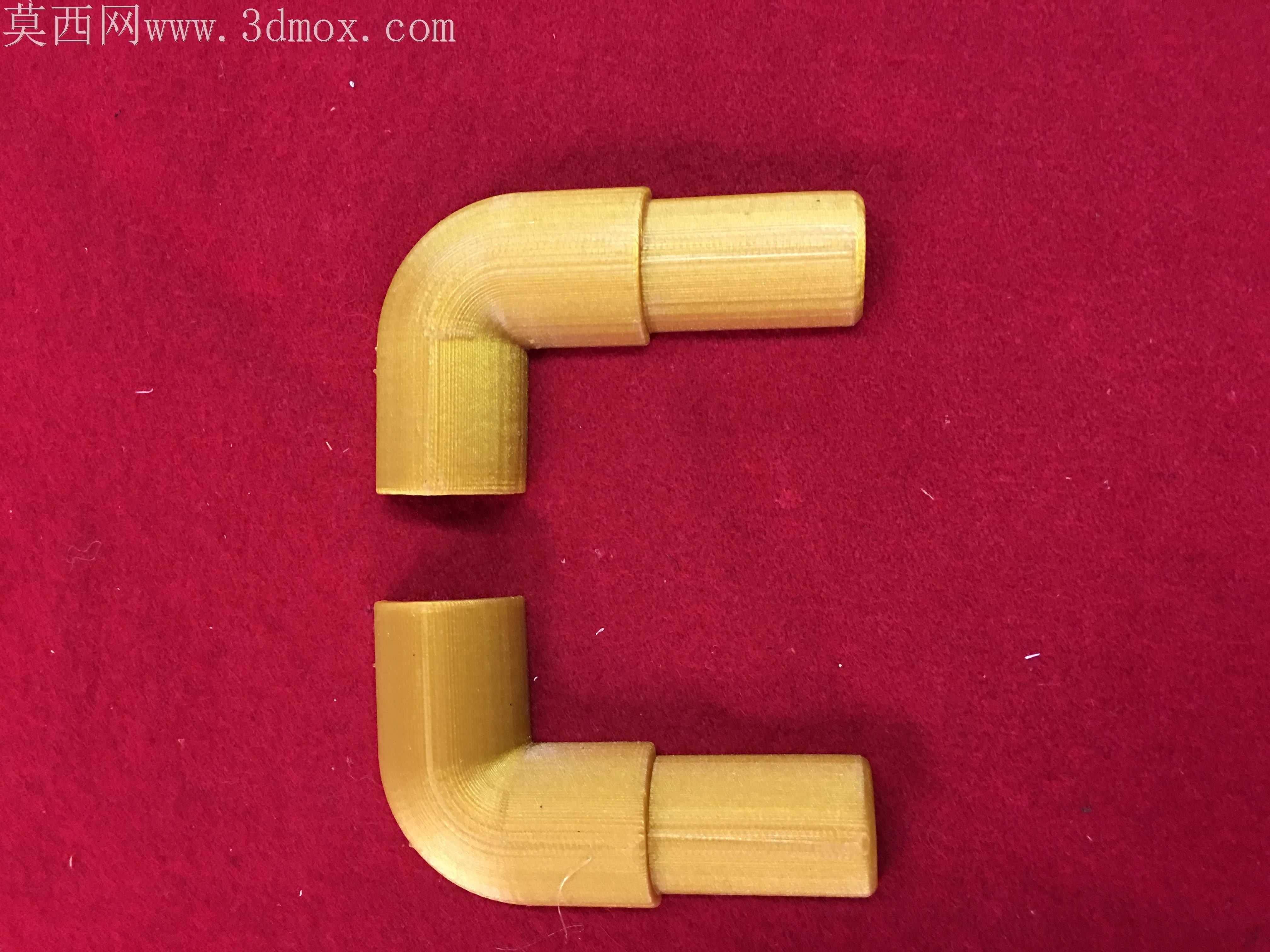

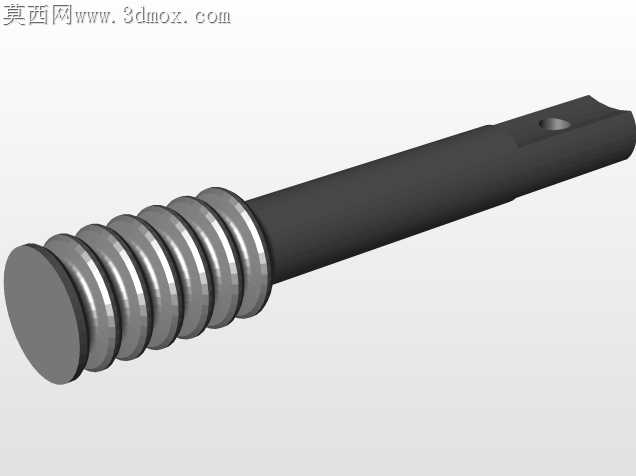

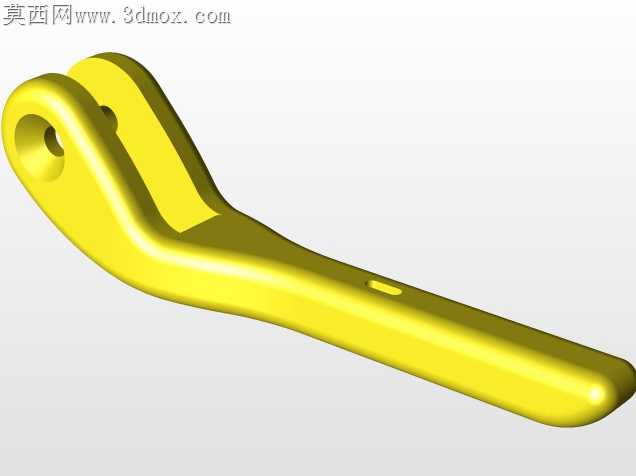

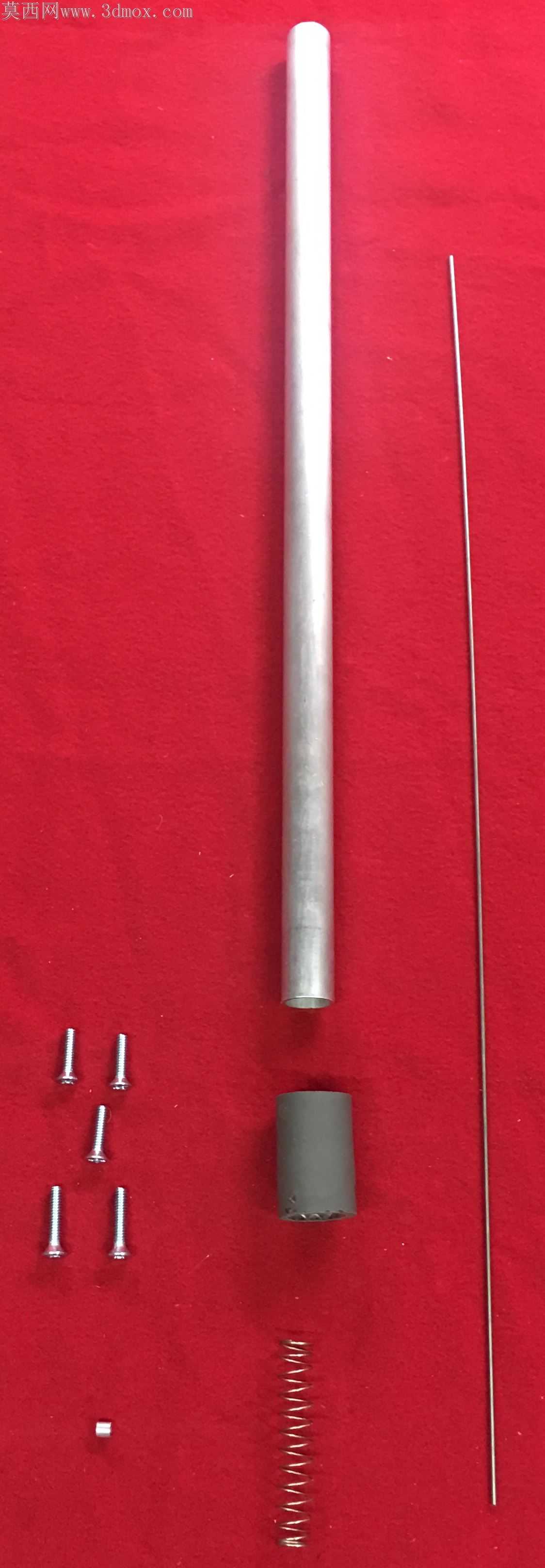

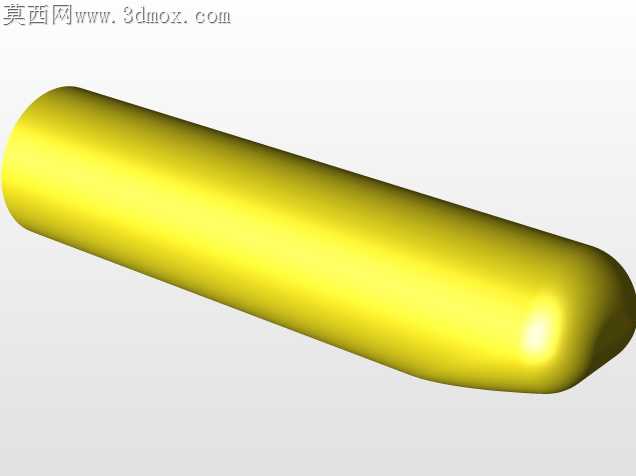

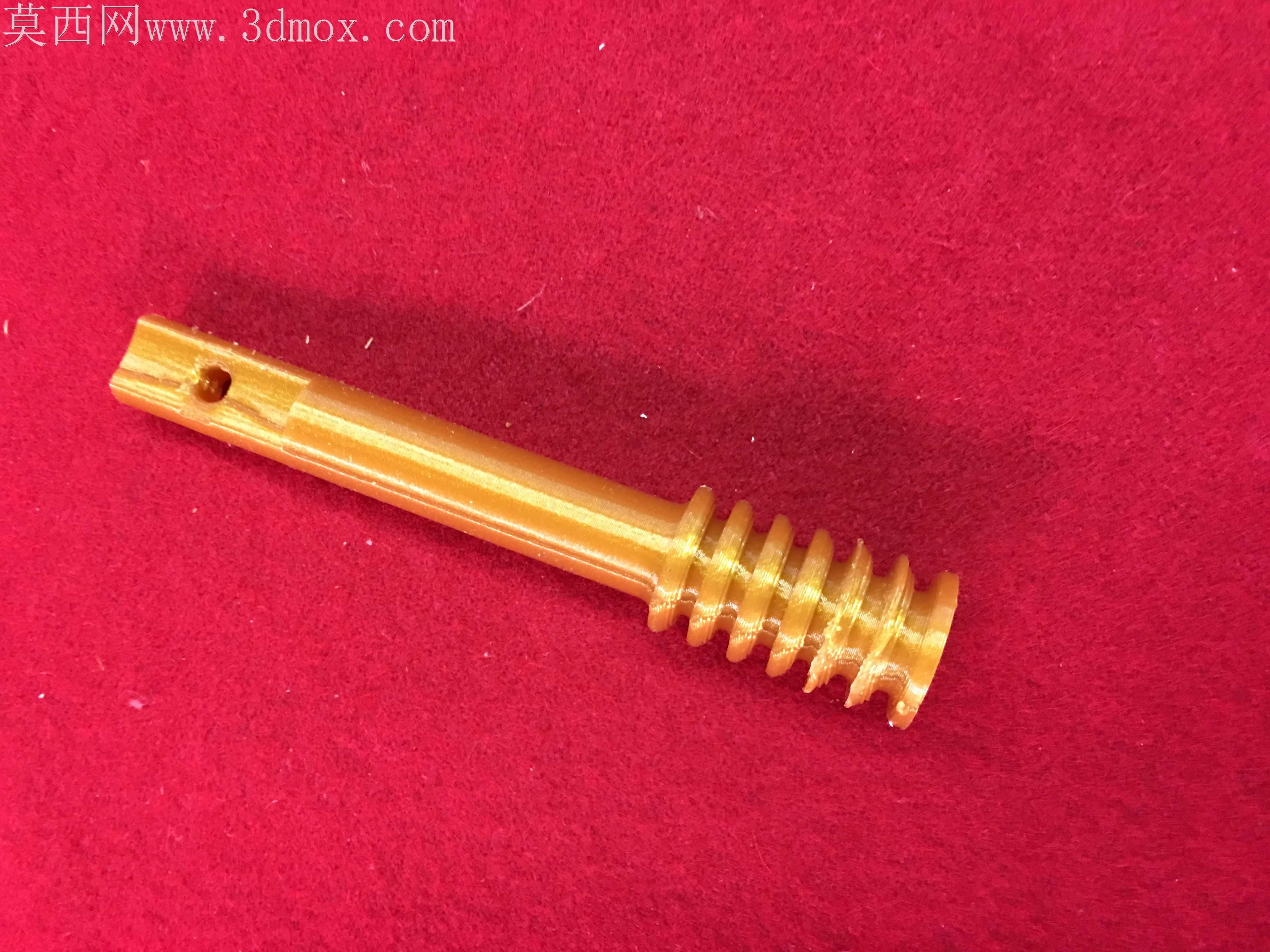

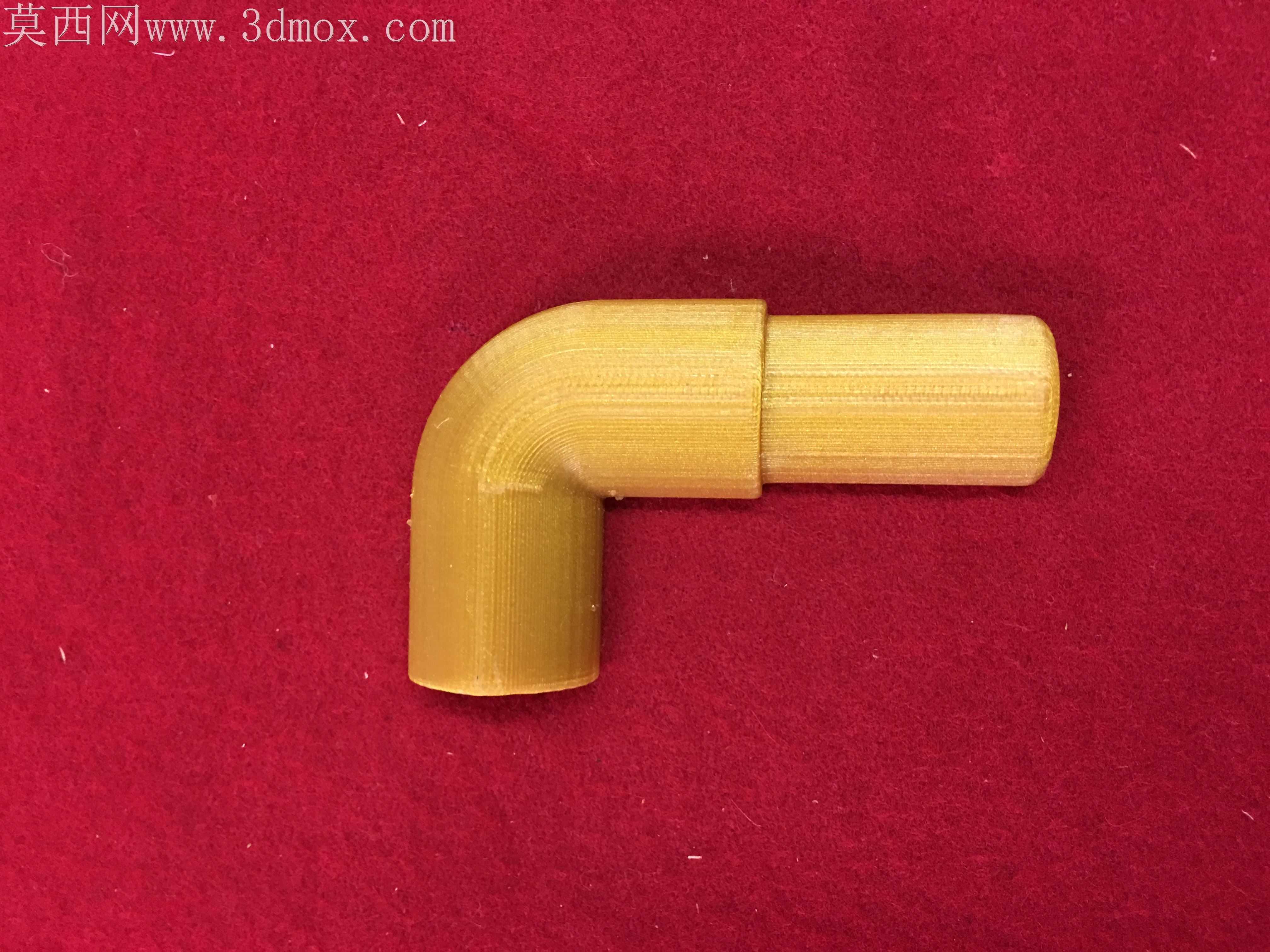

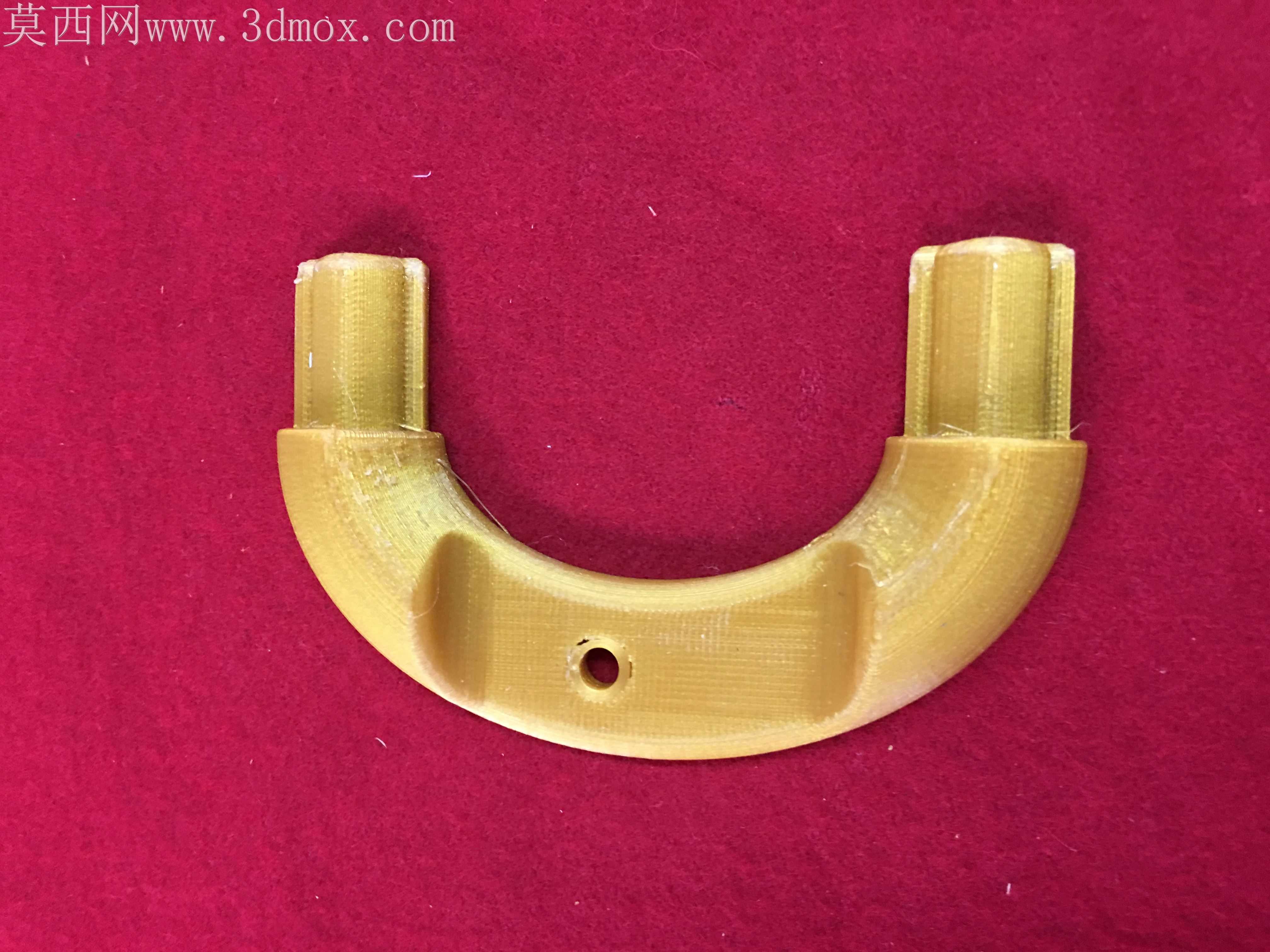

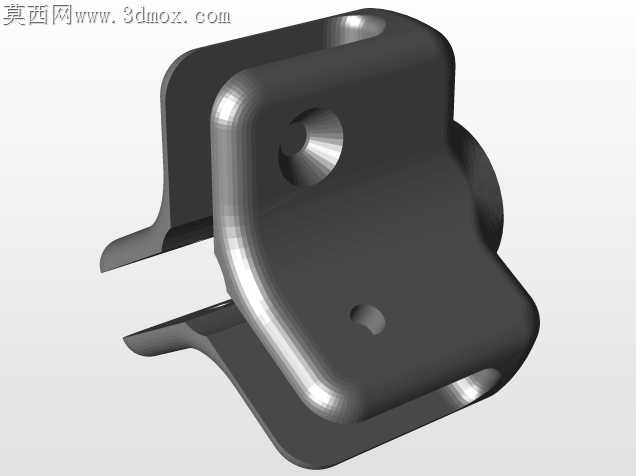

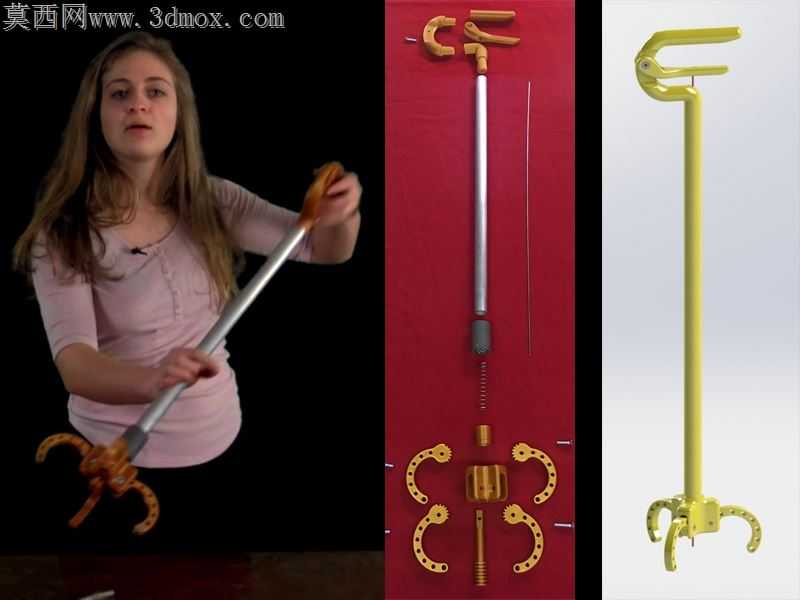

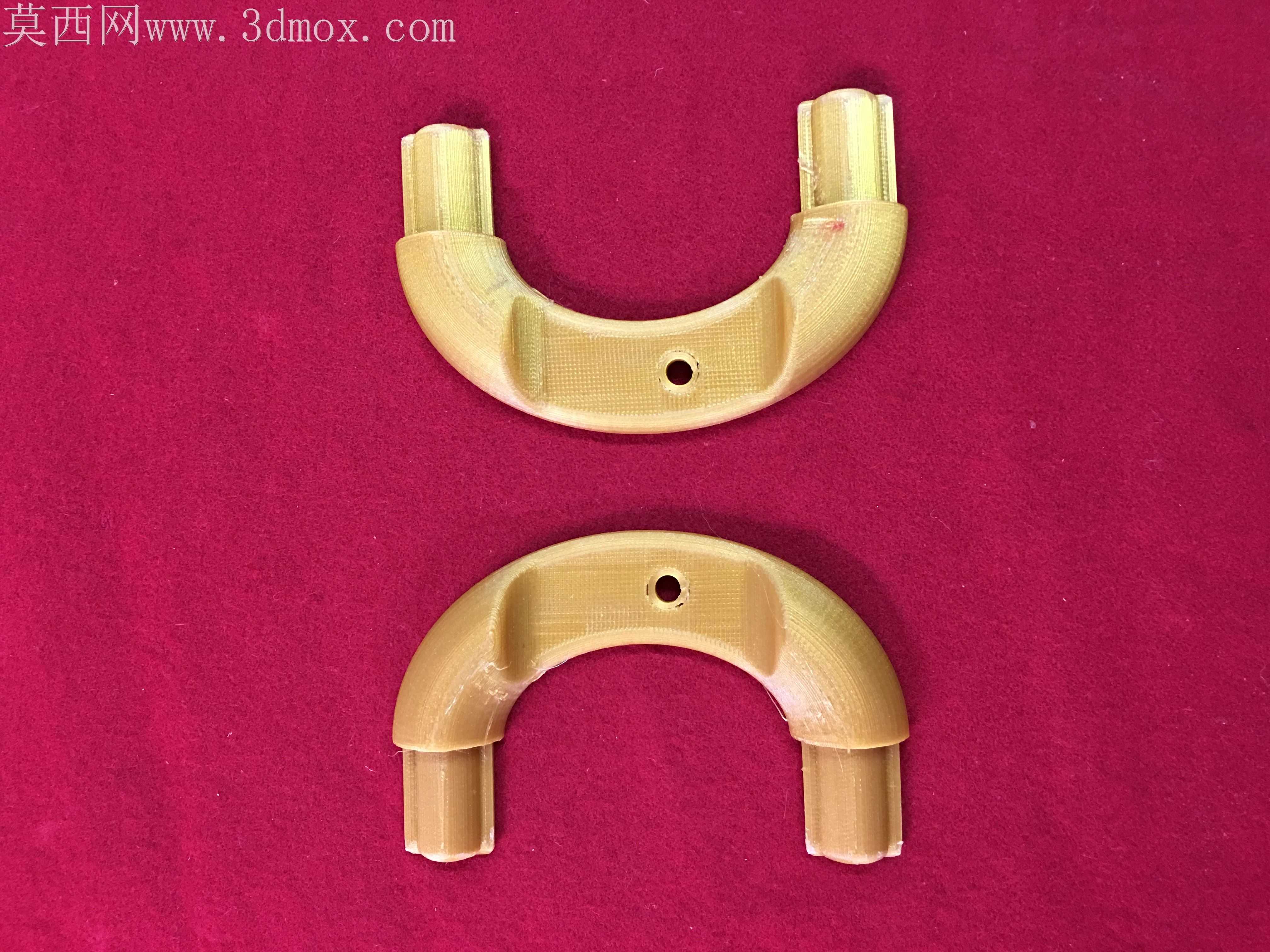

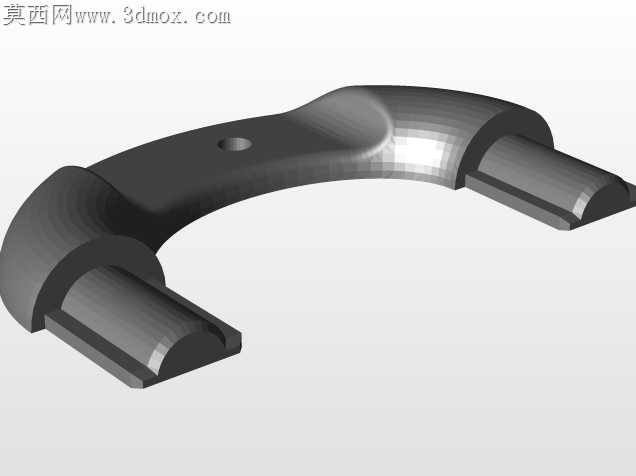

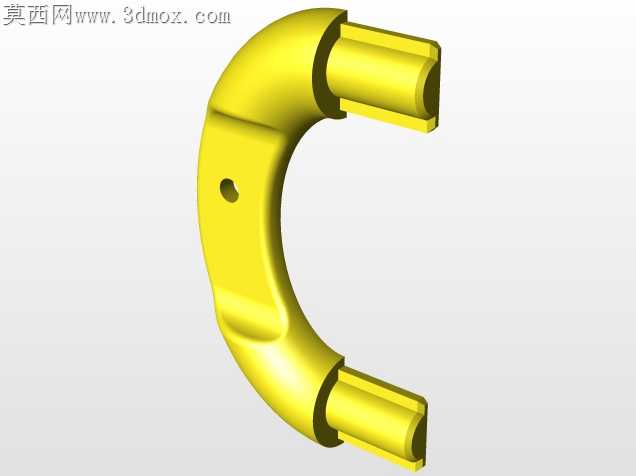

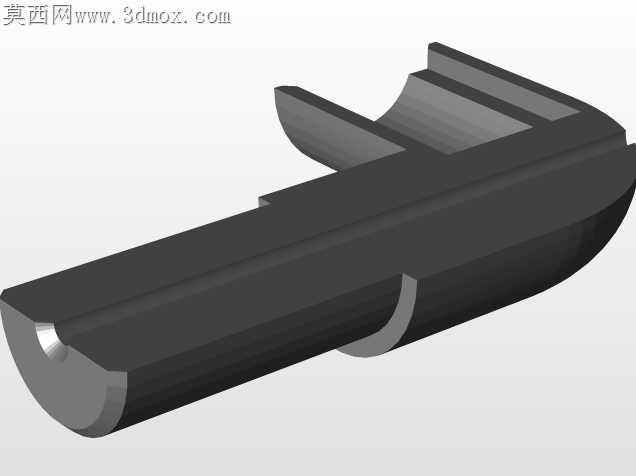

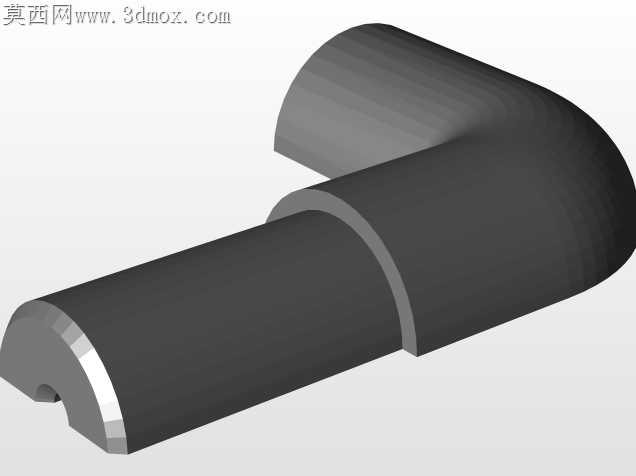

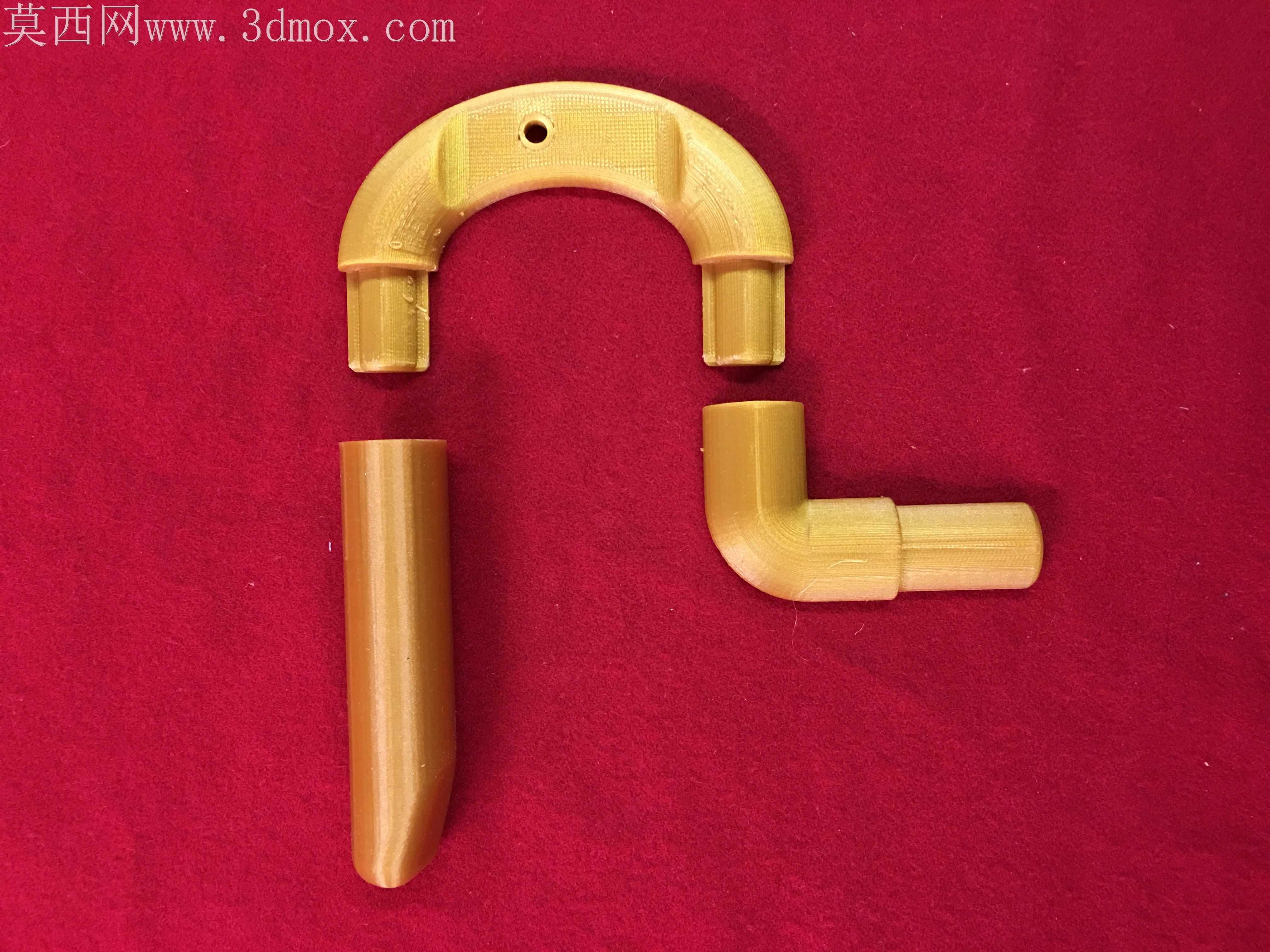

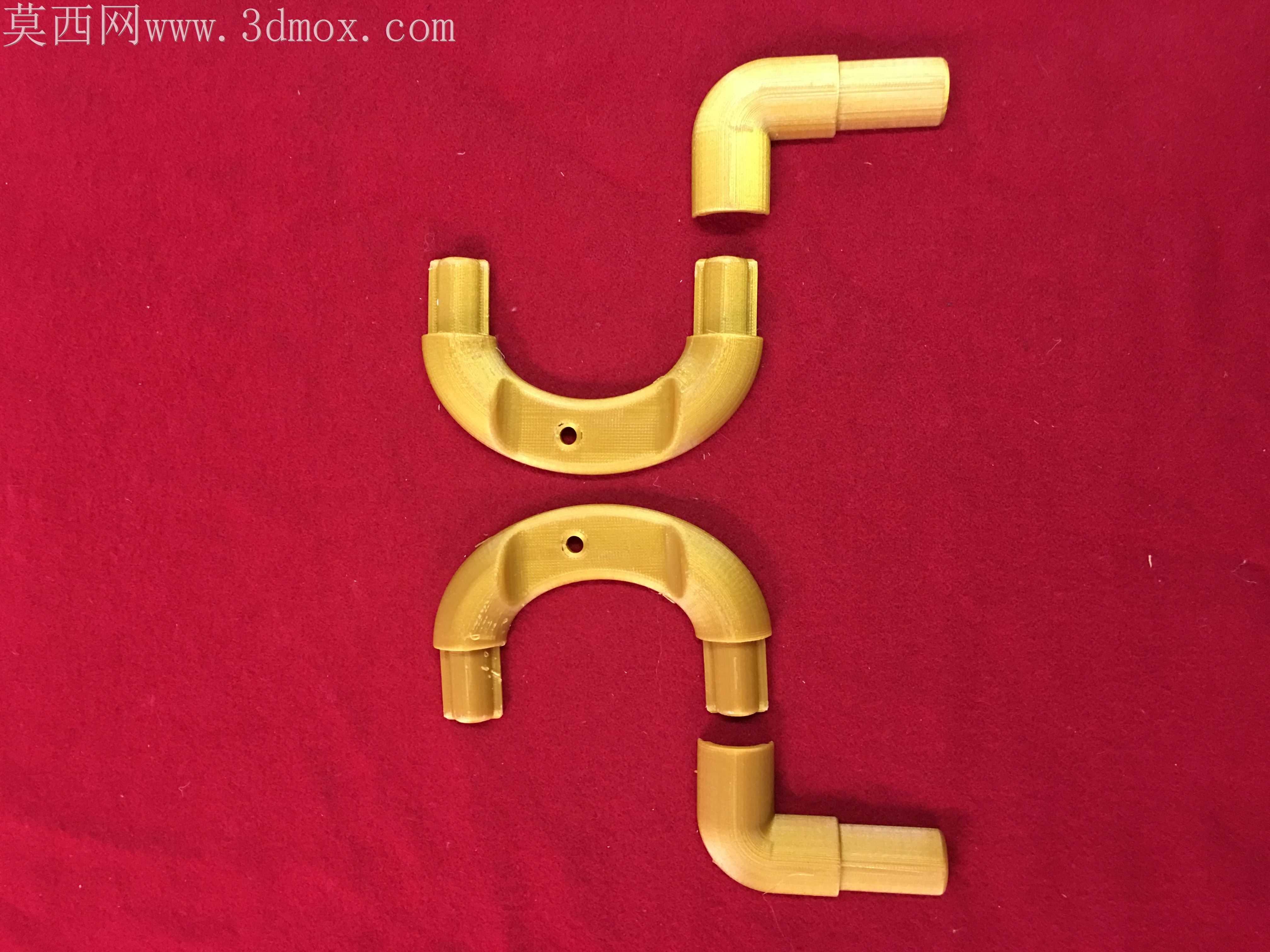

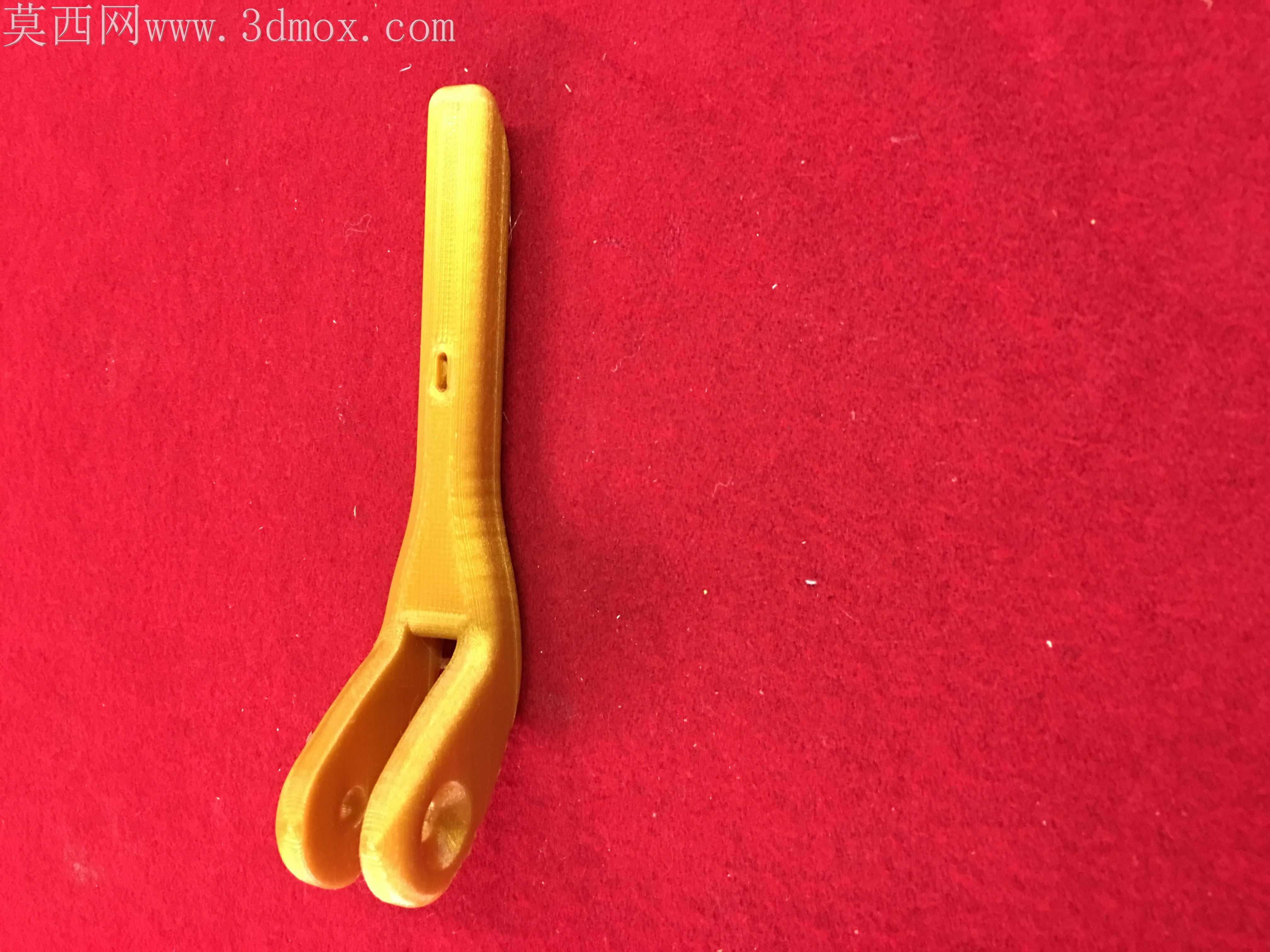

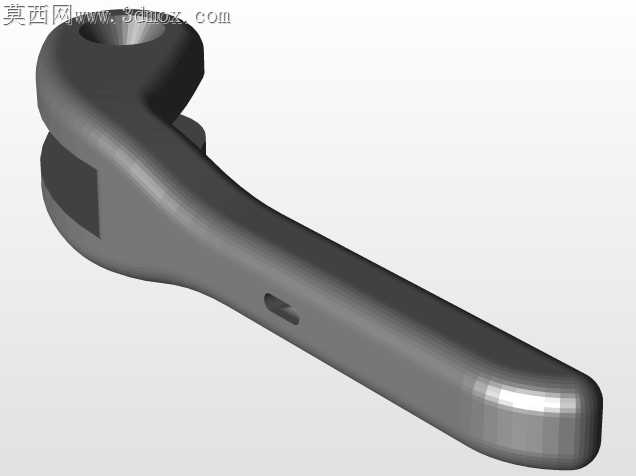

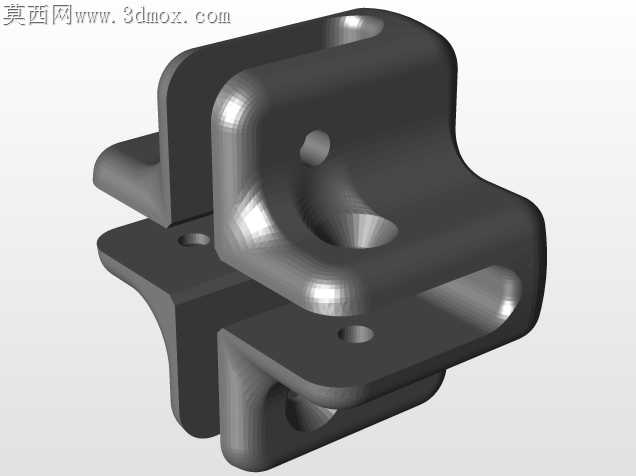

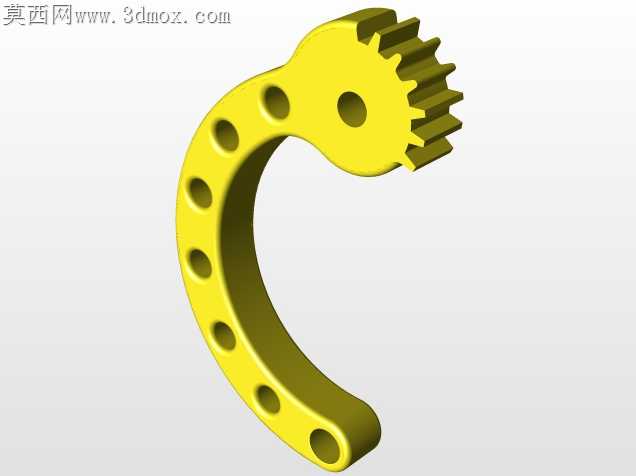

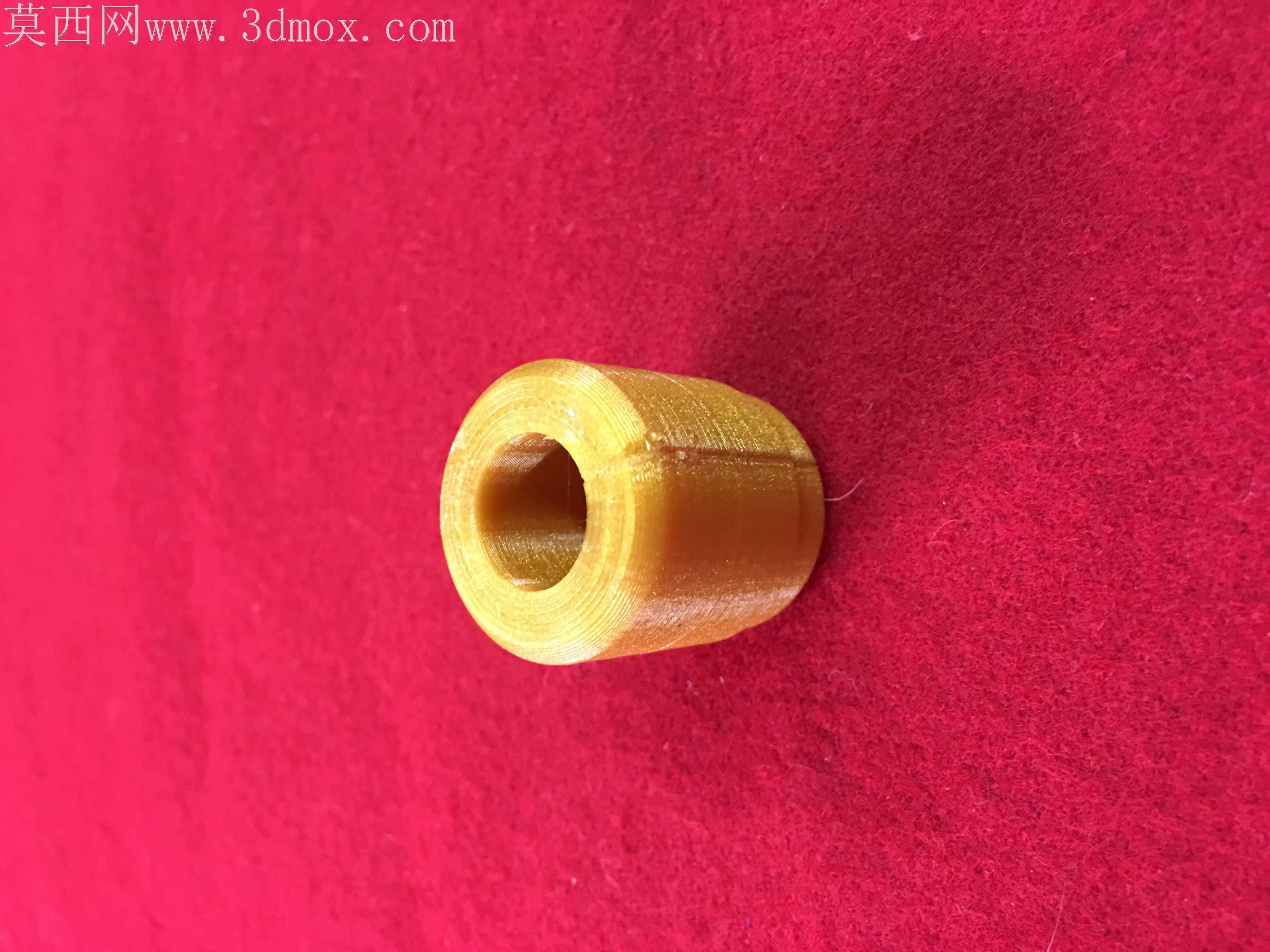

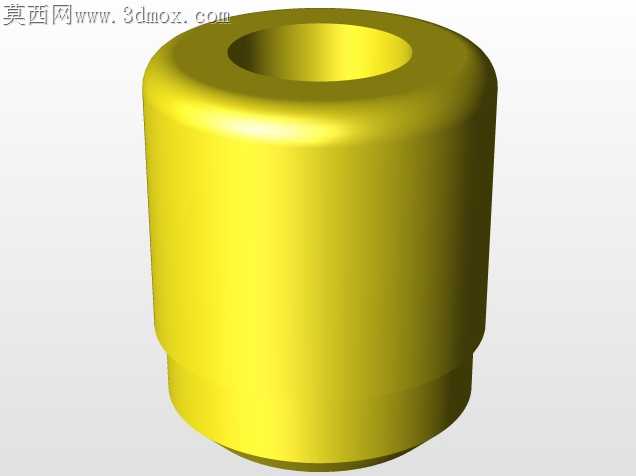

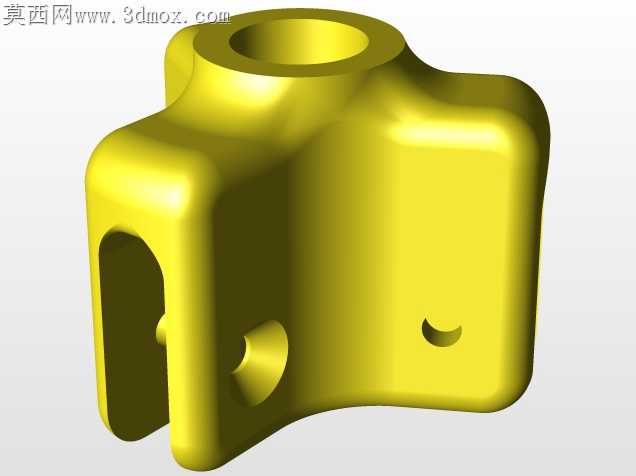

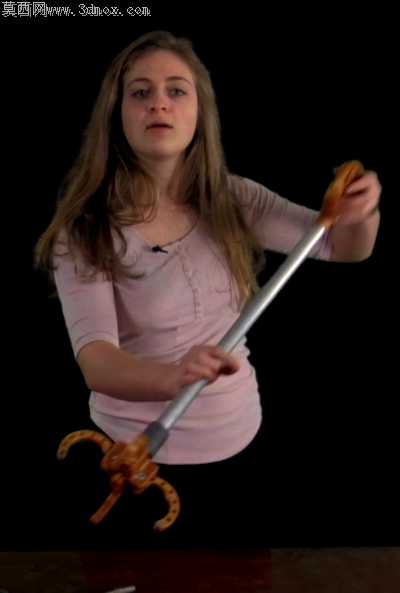

超级手杖是一种重新设计的多用途手杖，它将三个简单的辅助设备组合成一个易于使用的工具。组合的设备包括：一个独立的手杖，抓斗，和磁性拾音器工具。此设备允许用户只携带一个设备而不是三个。超级手杖方便，使用方便经久耐用科普利高中（CHS）的工程队在一位朋友的祖父母从地上捡起一件衣服时摔倒后研制出了这种超级手杖。外公外婆由于行动不便，需要一直用手杖走路。该小组着手设计、开发和制造一种装置，她不仅可以用来走路，还可以用来捡起日常用品，如衣服、瓶子、咖啡杯，甚至小金属物品，如钥匙甚至银器。团队设计的是一个完全三维打印，高度耐用的超级拐杖超级手杖是一个混合体，当它的结构，它可以完全三维打印。然而，为了使其耐用和有效，紧固件、弹簧、中间轴和弯曲点都是由现成的、易接近的材料制成，这些材料都是从家得宝采购的。许多原型的设计、制造和测试（实际上，通过CAD软件和物理方法）都有不同的结果。通过测试，研究小组确定，最好的超级甘蔗设计有四个爪，用于独立稳定，嵌入磁铁和铝轴。该团队还设计和测试了三个下巴设计，有无分段3D打印轴。这两种设计都采用了简单、坚固、轻便、符合人体工程学的设计，并共享了所有现成的相同设计部分最终零件设计满足竞争设计要求、我们打印机的能力（尺寸和公差）和材料强度。首先，CHS工程团队使用SolidWorks开发并使用3D CAD模型虚拟测试设备的功能和强度。第二，设备要大，由打印，所以团队把大部件分解成小部件（以满足的要求）。例如，手柄大于设计规范所允许的尺寸，并且在没有曲面支撑的情况下很难打印，因此为了解决这个问题，团队将手柄切成两半，将其剖切、贴标签并编制索引。这些更改按计划工作，因此团队所要做的就是在打印完所有部件后将它们粘在一起。团队在设计和打印零件时必须考虑的最后一件是3D打印机的公差。研究小组希望所有的零件都能很容易地装配在一起，并用胶水粘合，同时将紧固件穿入各个零件中。螺纹设计很简单；使用螺钉和螺纹图表计算出了1/4-20螺钉的孔尺寸，然后小组攻出了孔。使零件容易装配在一起是更困难的，但该团队最终设计并制造了所有的配合零件。01“更小/更大，并倒角所有配合角。这种调整使它接近精确，但一些拟合仍然是必要的任何原型。所有的原型都产生了一个超级手杖，它被设计、开发、测试和共享，以帮助祖父母以及其他许多可能需要辅助设备的人。3D打印方法为了打印原型，团队使用Matter Control将.stl文件转换为G代码。.stl文件被导入到软件中，并定位在打印机工作台上，这样它们就可以平放，不需要任何类型的支持材料。此时，零件已准备好转换为G代码，导出到闪存驱动器，并带到打印机进行打印。该小组用来打印原型的3D打印机是罗斯托克MAX V3 delta型打印机，采用原子纯金v2-PLA灯丝。经过一系列的测试后，他们得出结论：打印机设置在强度、打印速度和质量上提供了最好的平衡以下是原子的纯金v2-聚乳酸（平均直径1.7653）喷嘴直径-0.5毫米温度-50度挤压温度。-210个度缩回-4mm挤出倍增器-1.01层高度-0.02mm顶部/底部固体层-1MM填充密度-30%填充类型-三角形筏板/支架-无
