16吨重载移位滑动搬运机组结构设计

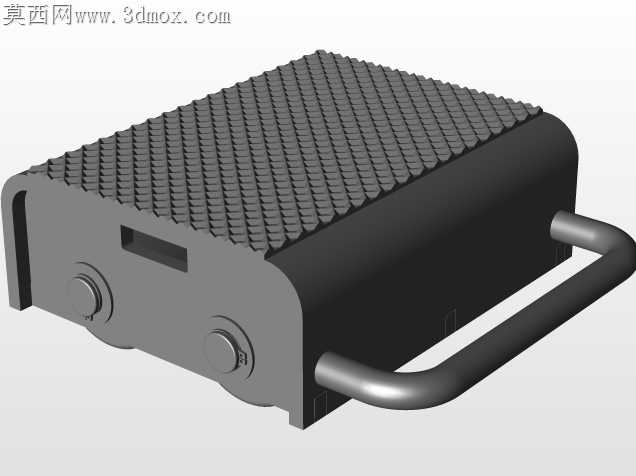

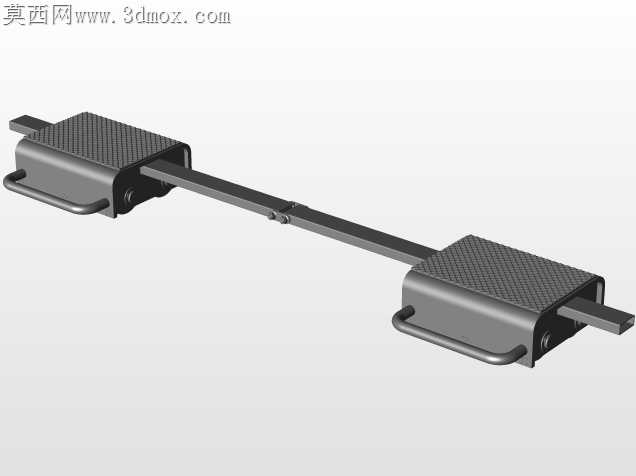

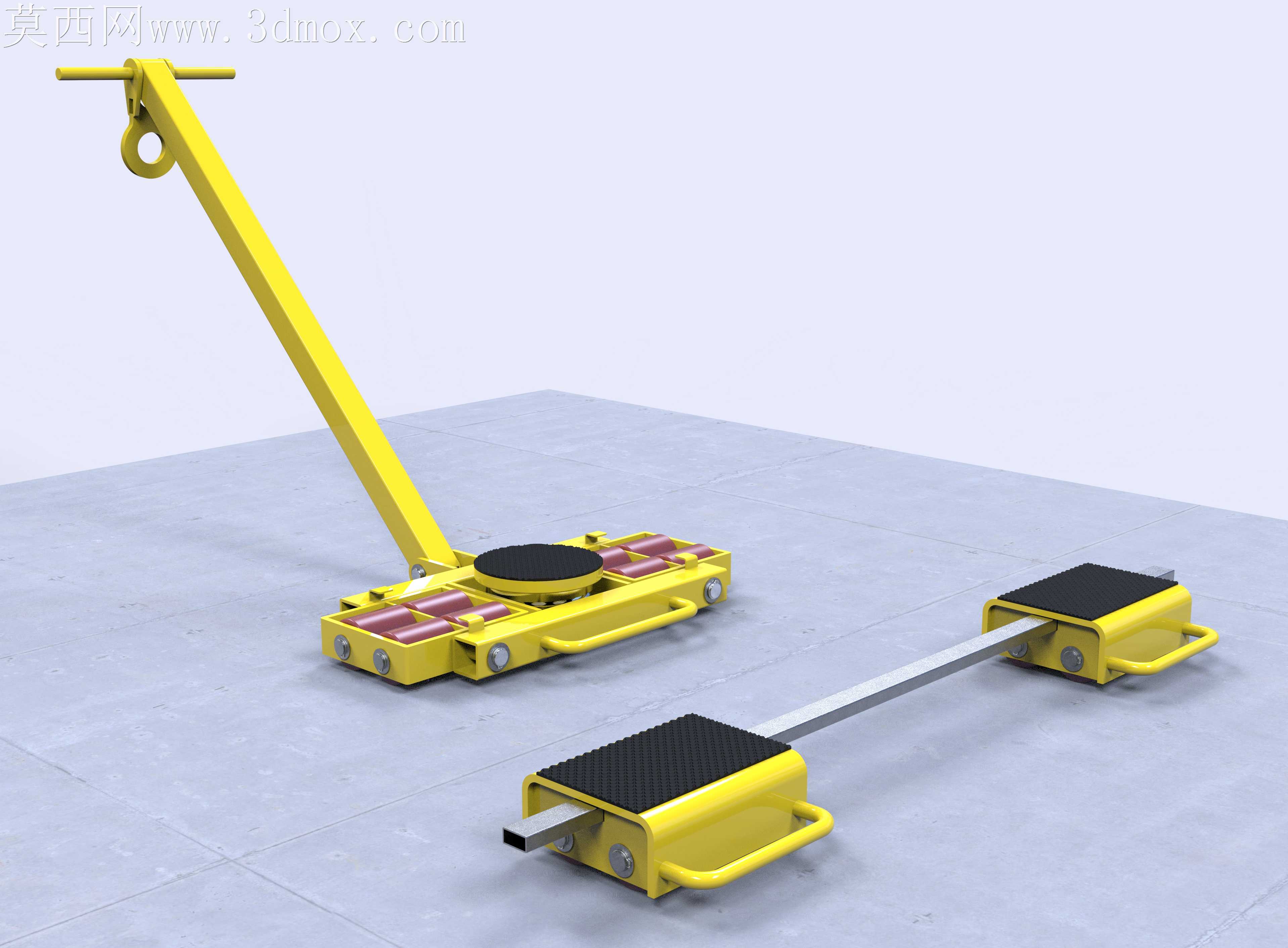

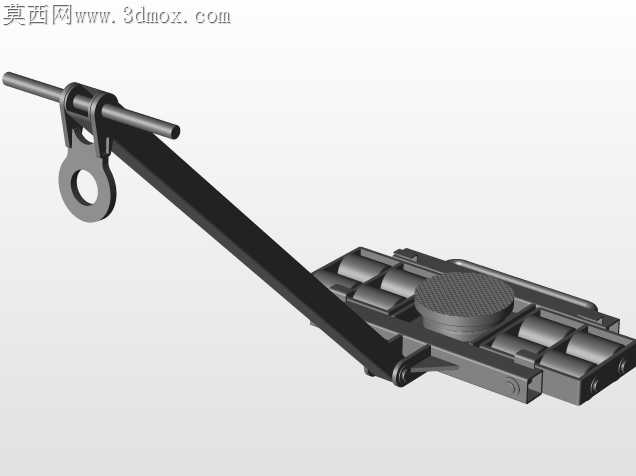

车间重型设备移位作业里，普通搬运小坦克常出现转向卡滞、承载面受力不均、多台联动不同步的问题，这套16吨级滑动搬运机组的结构设计，完全围绕现场重载移位的加工适配需求打磨，每一处细节都对应实际作业里的痛点做了取舍。牵引端的操作杆没有做一体化焊接结构，杆身与底座转盘的连接位置预留了0.2mm的装配间隙，配合底部镶嵌的自润滑铜套，哪怕地面存在3°以内的倾斜，转向时也不会出现杆身别劲、转盘抱死的情况，杆身顶端的吊环没有采用外凸式焊接，而是做了内嵌式折弯成型，避免狭窄通道移位时吊环剐蹭周边设备，同时吊环的承重阈值单独做了冗余设计，哪怕牵引时出现瞬时冲击力，也不会出现吊环断裂的隐患。承载单元的防滑垫没有采用整面粘贴的工艺，而是做了嵌入式卡槽固定，橡胶垫表面的菱形防滑纹深度控制在2mm，既保证与重型设备底面的摩擦力足够，又不会因为纹路过深导致设备放置时出现偏移，垫体下方的承载板做了局部加厚处理，对应滚轮的受力位置额外加了3mm的加强筋，避免长期重载后承载板出现下凹变形。联动连接杆的两端没有做刚性固定，而是采用了插销式快拆结构，插销与孔位的公差控制在H7/g6，既能保证两台承载单元联动时的同步性，又能在遇到地面凸起或小幅度高差时，允许两端承载单元存在微小的角度偏转，不会因为刚性连接导致滚轮悬空、受力集中在单台单元上。底座侧边的搬运把手没有做突出式设计，而是折弯成与底座侧面齐平的内嵌结构，既方便作业人员抬运调整位置，又不会在移位过程中剐蹭地面杂物。滚轮的安装位置做了内凹处理，滚轮外缘与底座侧边预留了5mm的安全距离，哪怕沿墙边移位，也不会出现滚轮蹭到墙面导致卡滞的情况，滚轮的轮架采用了分体式铆接结构，相比焊接轮架，铆接位置存在微小的活动余量，遇到不平整地面时滚轮可以自适应贴合地面，避免单轮受力过载。整套机组的所有棱角位置都做了R3的圆角处理，没有尖锐的焊疤外凸，既避免搬运过程中划伤作业人员，也不会剐蹭被移位设备的漆面。牵引端底座的转盘位置做了防尘密封圈设计，避免车间内的铁屑、灰尘进入转盘缝隙，长期使用也不会出现转向卡顿的问题，承载单元的插销连接位置预留了润滑脂注油孔，日常维护时不用拆解结构就能直接加注润滑脂，降低现场维护的难度。
