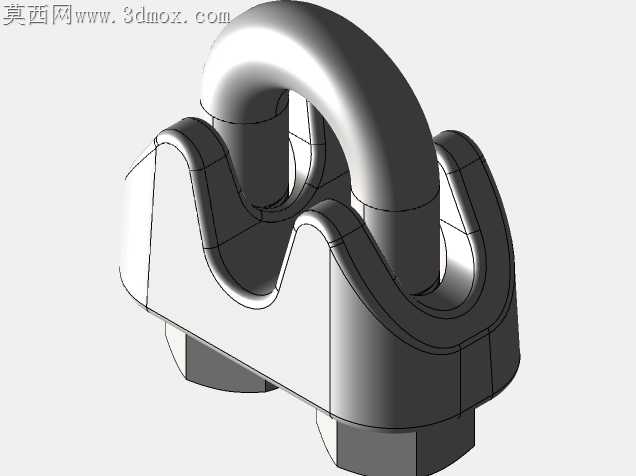

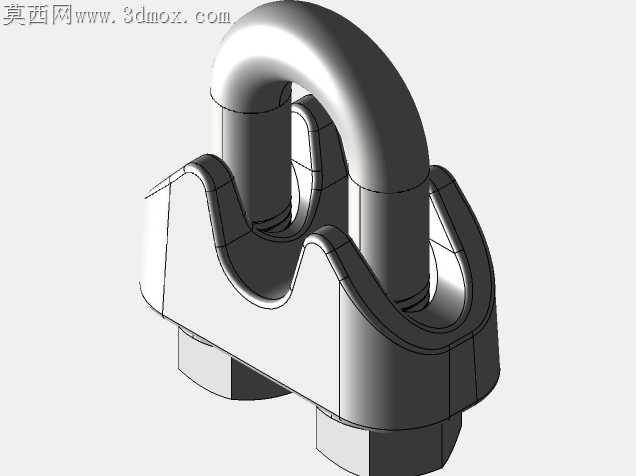

德标DIN EN 13411-5钢丝绳夹结构设计

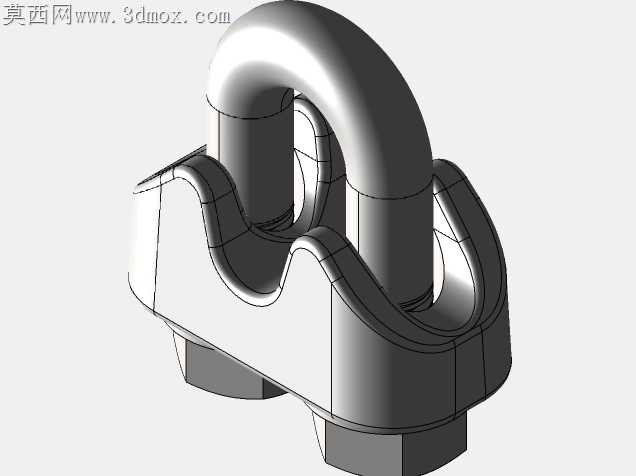

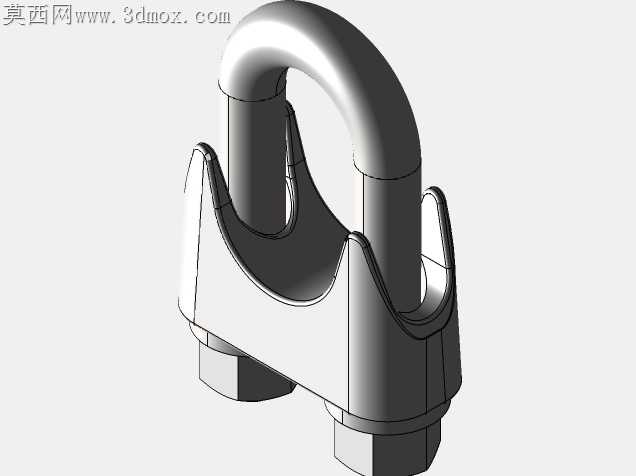

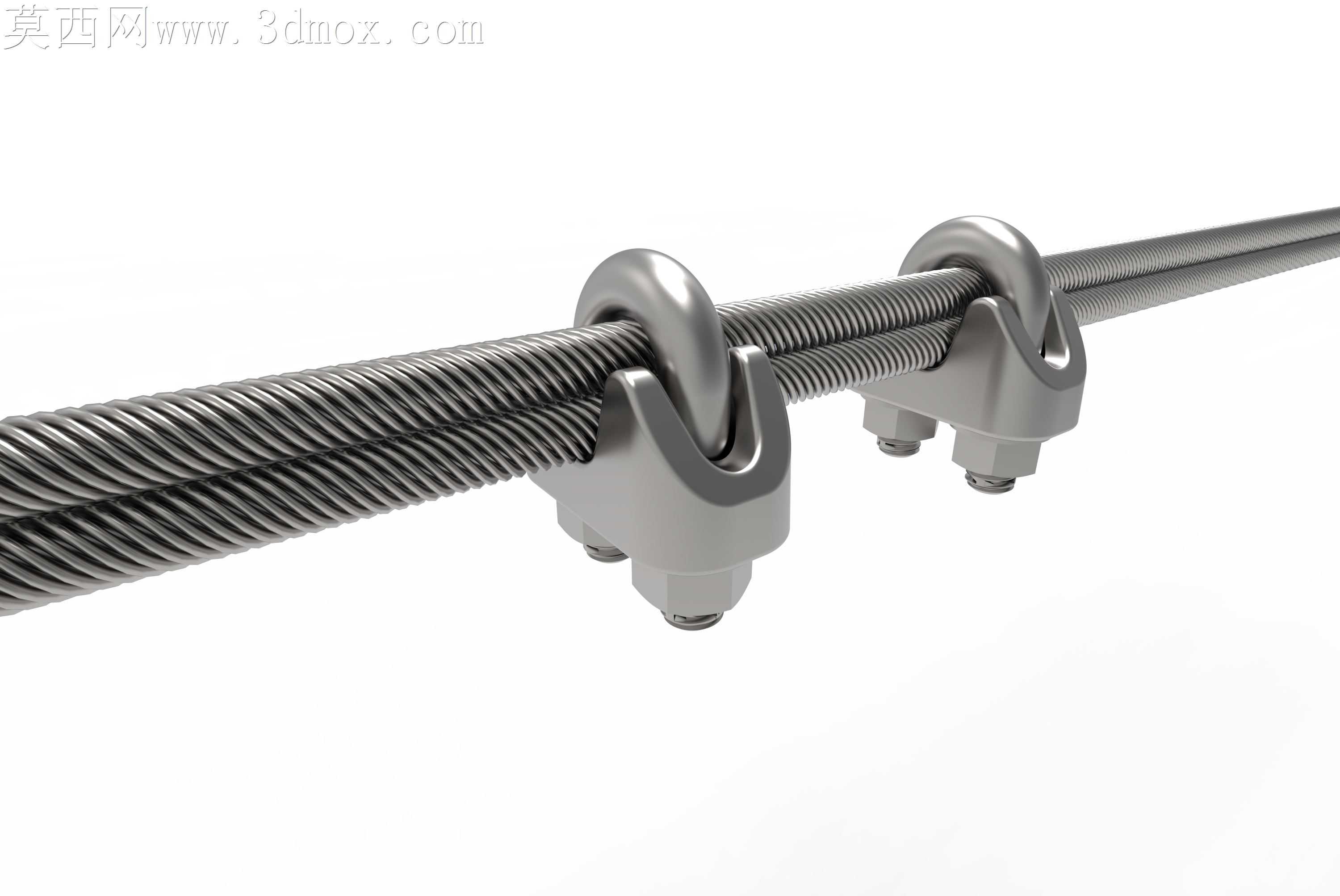

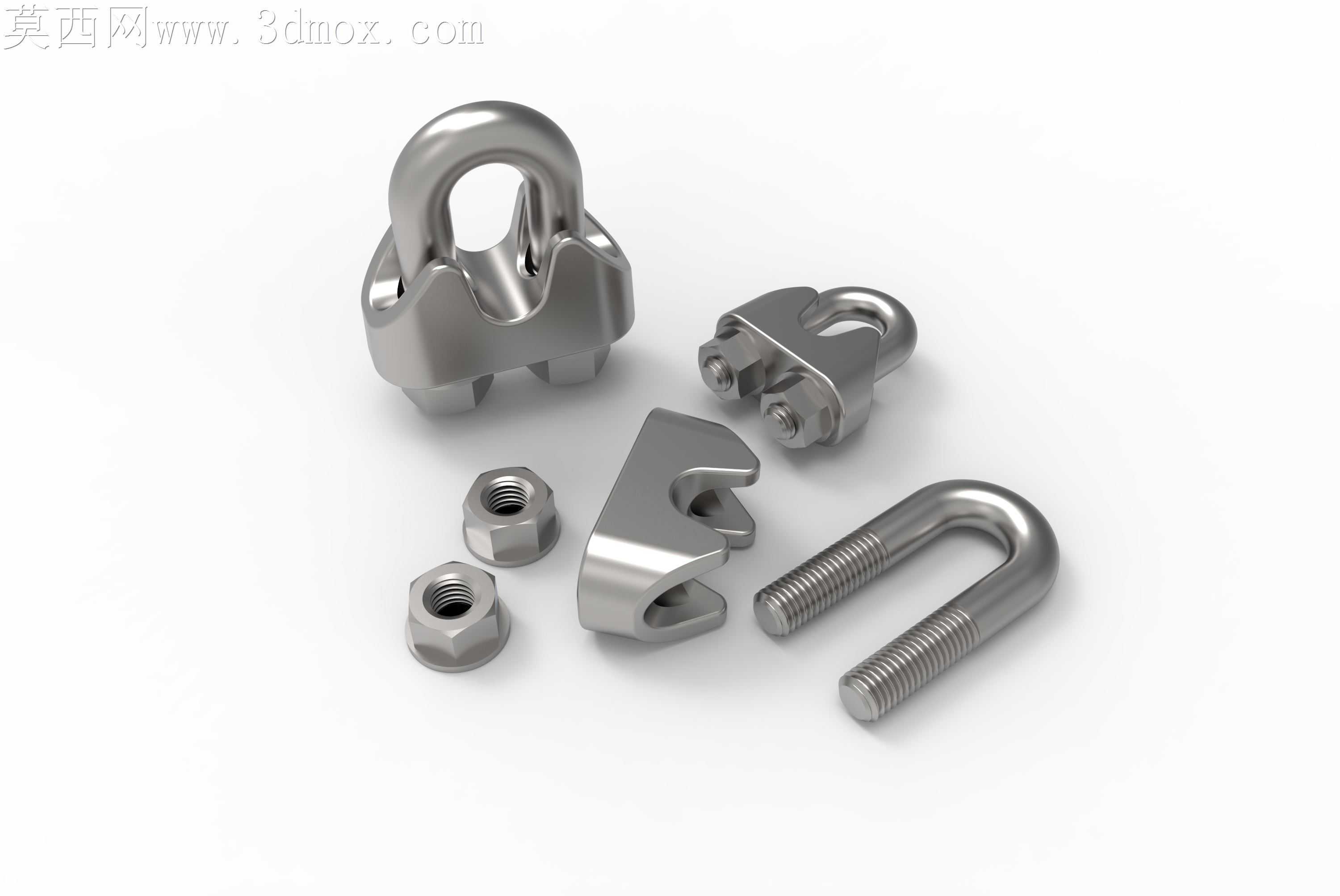

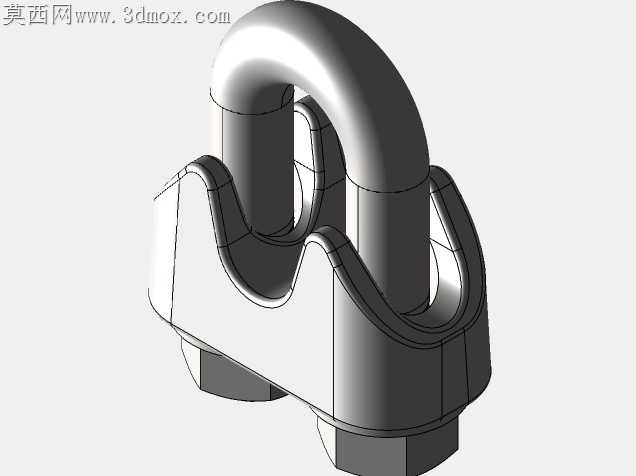

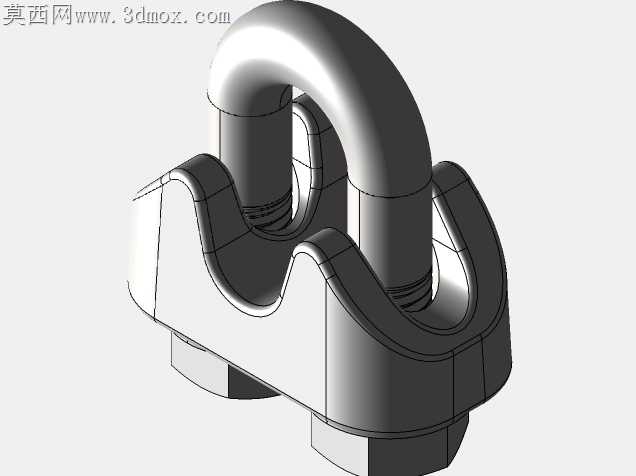

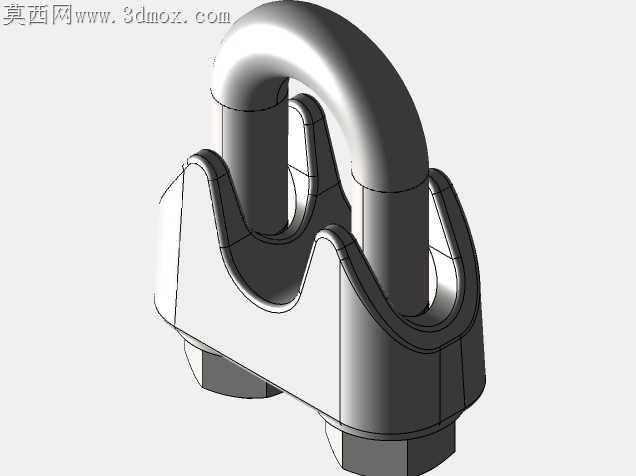

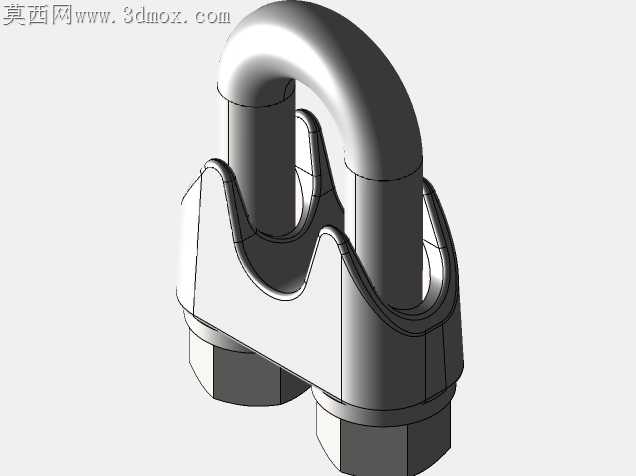

起重索具现场作业里，钢丝绳夹的压合错位、螺栓预紧力不均是高频隐患，轻则导致钢绳滑移松脱，重则引发吊装坠落事故，这套德标钢丝绳夹的结构设计，完全围绕压合受力的均匀性做了细节打磨。U型螺栓的弯折圆弧做了0.2mm的过渡圆角处理，没有尖锐折角，不会在夹紧时切割钢绳外层钢丝，弯折段的同轴度公差控制在0.1mm以内，和夹座的U型槽贴合时不会出现单侧翘起的问题，两个螺纹段的长度差不超过0.05mm，锁紧时两侧螺母的旋入行程一致，不会出现一侧压死另一侧虚接的情况。夹座的压合面不是平面，做了和钢丝绳捻距匹配的弧形凹槽，凹槽表面的粗糙度控制在Ra3.2，既不会因为太光滑导致夹紧摩擦力不足，也不会因为太粗糙硌伤钢绳表面，夹座两侧的螺母承压面做了下沉式的平垫定位槽，螺母锁紧时不会发生偏摆，预紧力能垂直传递到压合面上，不会产生侧向分力导致夹座歪斜。配套的六角螺母做了加厚处理，比普通标准螺母厚3mm，螺纹啮合长度更长，吊装受冲击载荷时不会出现滑牙脱扣的问题，螺母的端面和螺纹轴线的垂直度公差控制在0.08mm以内，锁紧时和夹座承压面完全贴合，不会出现点接触导致的应力集中。整套零件的拆分结构完全适配现场拆装需求，不需要专用工具，普通扳手就能完成锁紧作业，夹座的外侧做了两个小的防滑凸棱，徒手对位时不会打滑，U型螺栓的端部做了15度的导入倒角，穿入夹座安装孔时不会卡滞，哪怕是高空作业戴厚防护手套，也能快速完成对位穿装。压合状态下，夹座的弧形槽和U型螺栓的圆弧段形成完整的圆形抱合腔，刚好包裹住对应公称直径的钢丝绳，钢绳被夹紧后每一处外层钢丝都能均匀受力，不会出现局部压痕过深导致的断丝隐患，反复拆装三次后，抱合腔的形变量不超过0.03mm，依然能保持足够的夹紧力，完全满足起重索具反复使用的工况要求。
