电动卡丁车驱动用集成式电机变速传动结构

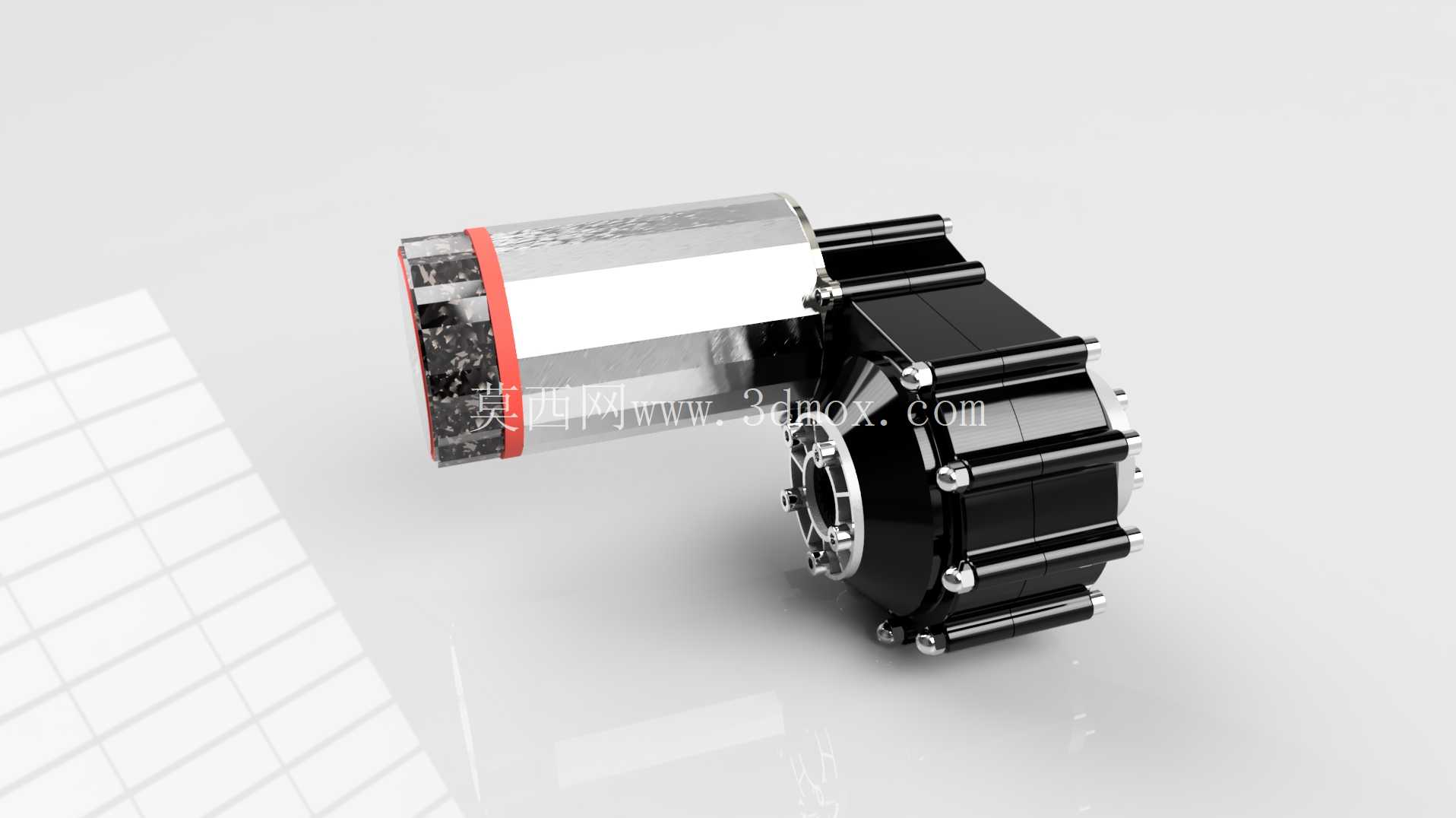

　　这套传动结构主要面向小型电动休闲卡丁车的动力输出场景，适配单电机后置后驱的整车布置方案，解决了常规电动卡丁车直驱方案扭矩输出区间窄、低速爬坡无力、高速续航损耗大的实际痛点。在场地竞技类卡丁车运营场景中，频繁的加减速、弯道出弯动力响应、连续坡道行驶都对传动系统的扭矩放大能力提出了明确要求，这套集成式结构将驱动电机与减速变速单元做了同轴一体化布置，大幅压缩了动力总成的轴向安装空间，给车架侧的电池布置、转向机构避让留出了足够余量。从结构设计逻辑来看，设计阶段优先考虑了传动链路的刚性传递需求，电机输出端直接耦合变速腔的输入齿轮组，取消了额外的联轴器连接结构，既减少了动力传递过程中的间隙损耗，也降低了装配环节的同轴度调校难度。

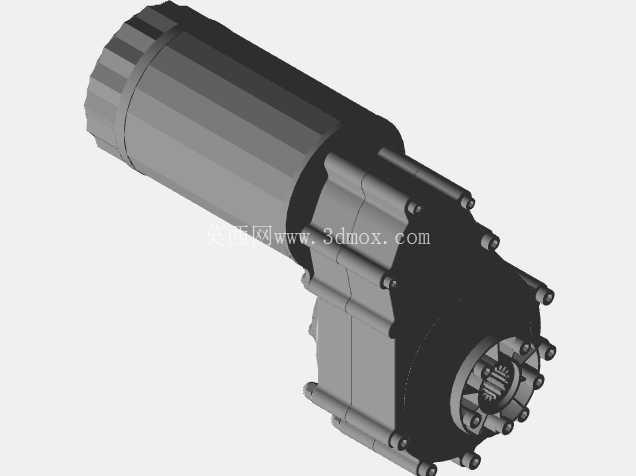

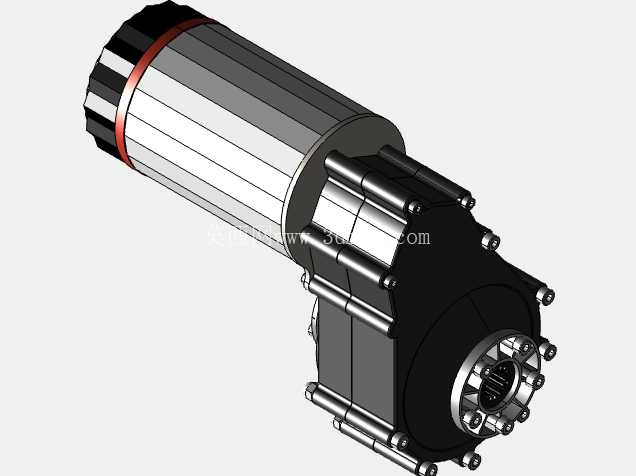

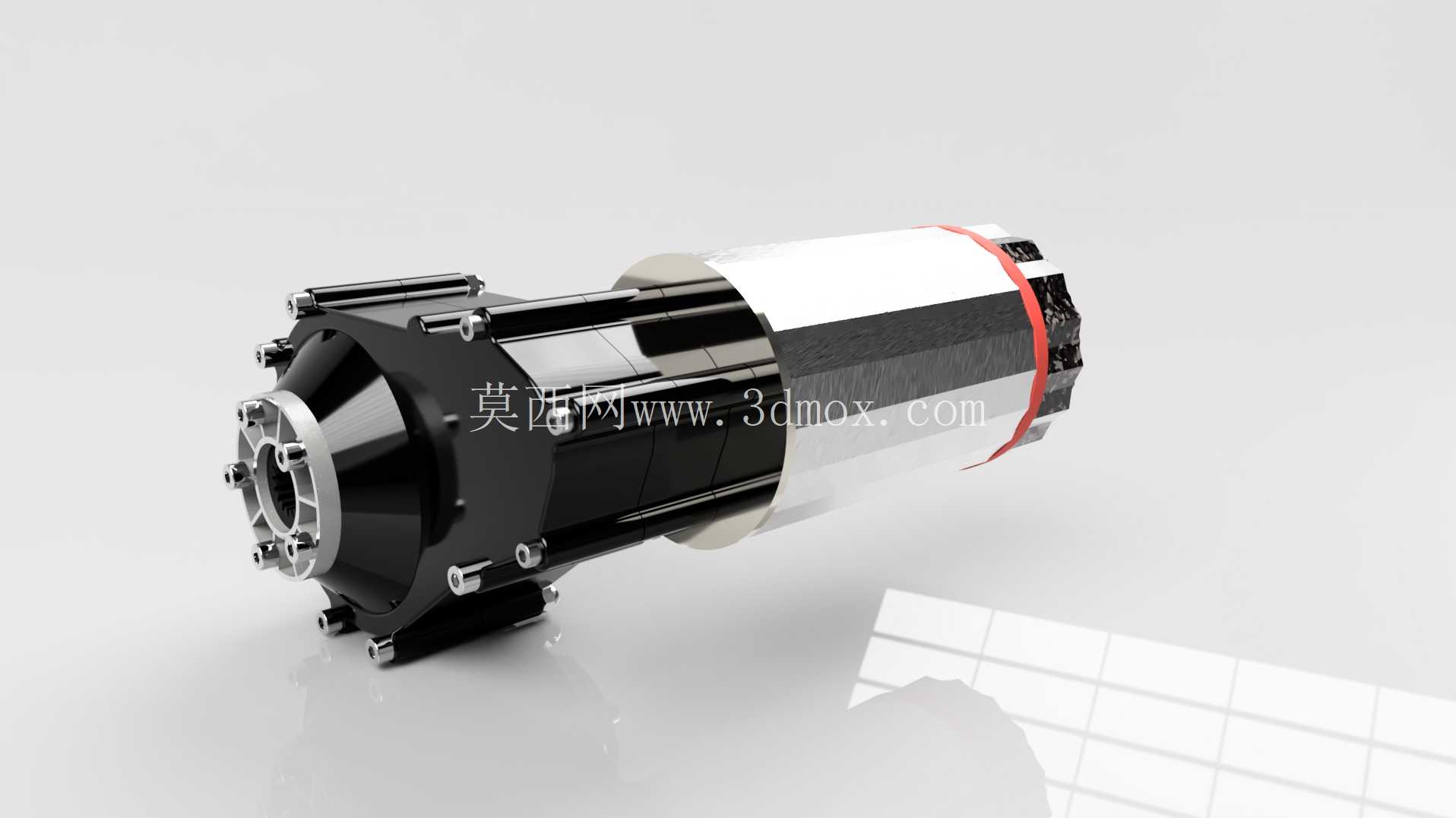

　　变速腔体采用分体式拼合结构，结合面布置定位销孔与密封槽，既满足腔体内部齿轮、轴承的装配便利性，也能避免长期运行过程中润滑脂渗漏，适配户外场地多尘、颠簸的运行环境。壳体外部的周向紧固螺栓采用等距排布设计，保证腔体结合面的压合应力均匀分布，不会因为长期颠簸振动出现局部密封失效的问题。输出端采用法兰式连接结构，可直接匹配卡丁车后轮的驱动半轴连接接口，安装法兰的孔位公差按照h7级精度设计，保证半轴装配后的同轴度，减少高速运转过程中的径向跳动量。

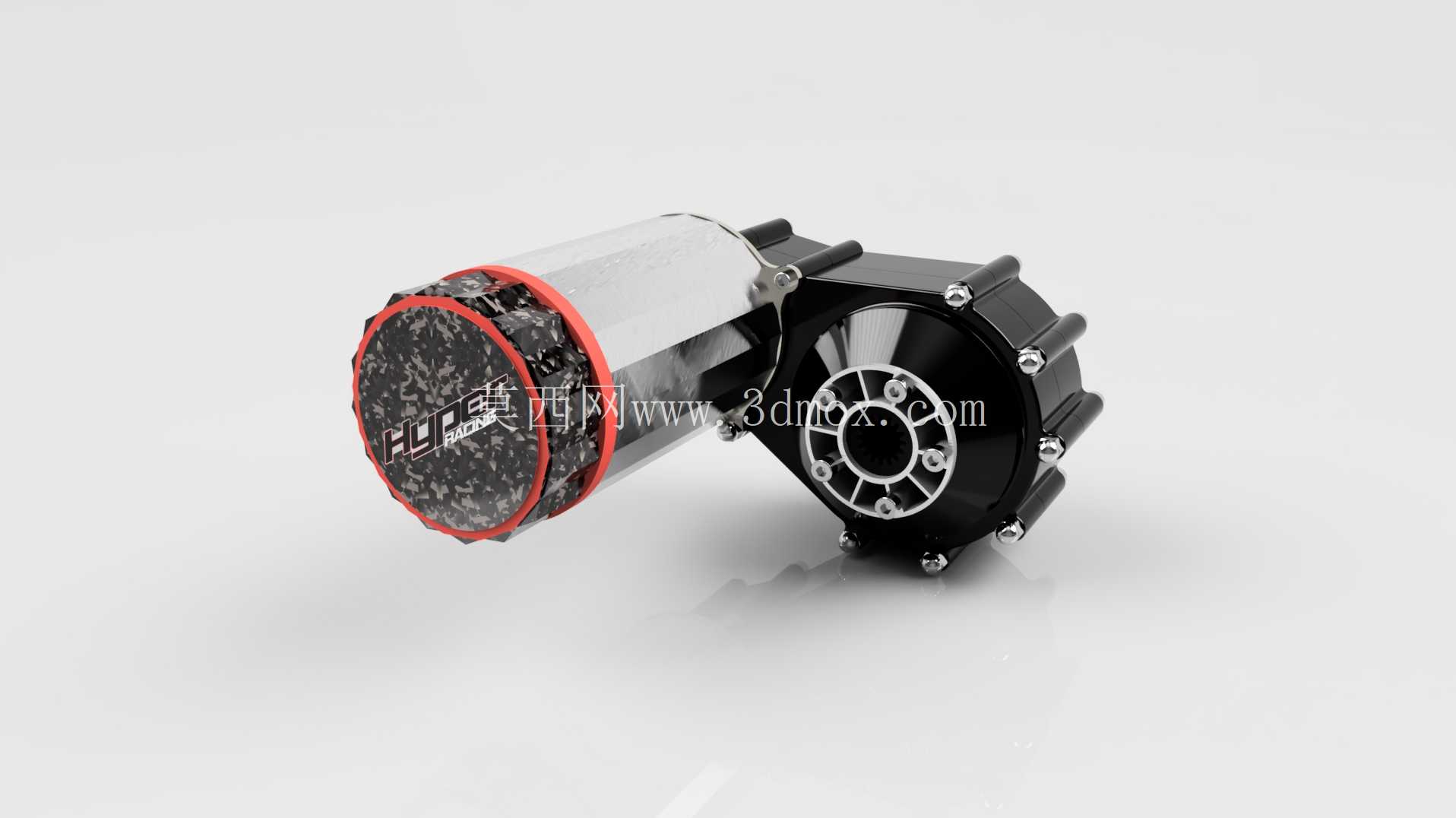

　　从安装边界来看，整套动力单元的径向最大尺寸控制在160mm以内，轴向总长度不含输出轴端为220mm，适配常规25mm管径的卡丁车车架安装位，配套的安装支架可直接通过U型螺栓固定在车架主梁上，不需要对原有车架做额外的切割改型。电机外壳采用散热筋一体化设计，在车辆行进过程中可利用迎面气流完成自然散热，连续满负荷运行2小时的外壳温升可控制在60K以内，满足场地运营类车辆连续出勤的使用需求。

　　变速机构内部采用定轴式齿轮传动，固定减速比设定为6.2:1，匹配额定功率3kW的驱动电机时，轮端输出扭矩可达到120N·m，足够支持整车含驾驶员总重量150kg状态下，完成15%坡度的起步爬坡，平直路面最高设计时速可达到45km/h，完全符合休闲类卡丁车的动力性能要求。齿轮组采用斜齿设计，相比直齿结构传动噪音更低，啮合重合度更高，长期运行的齿面磨损量更小，设计寿命可达到1000小时以上，大幅降低场地运营方的设备维护频次。输入端的电机尾部预留了编码器安装位，可匹配矢量控制器完成转速闭环控制，实现更线性的动力输出调校，避免起步阶段扭矩突增导致的轮胎打滑问题，提升驾驶过程中的操控平顺性。整套结构的重心布置靠近输出端一侧，安装到车架后可让整车前后轴荷分配更趋近于50:50的理想状态，减少转向不足的倾向，提升弯道行驶的操控稳定性。在细节设计上，变速腔体底部预留了润滑脂更换注油孔，日常维护时不需要拆解整个腔体即可完成润滑介质更换，维护操作门槛极低；电机端的出线位置做了防水接头设计，可应对场地洒水清洁、雨天行驶的溅水防护需求，避免电路短路故障。
