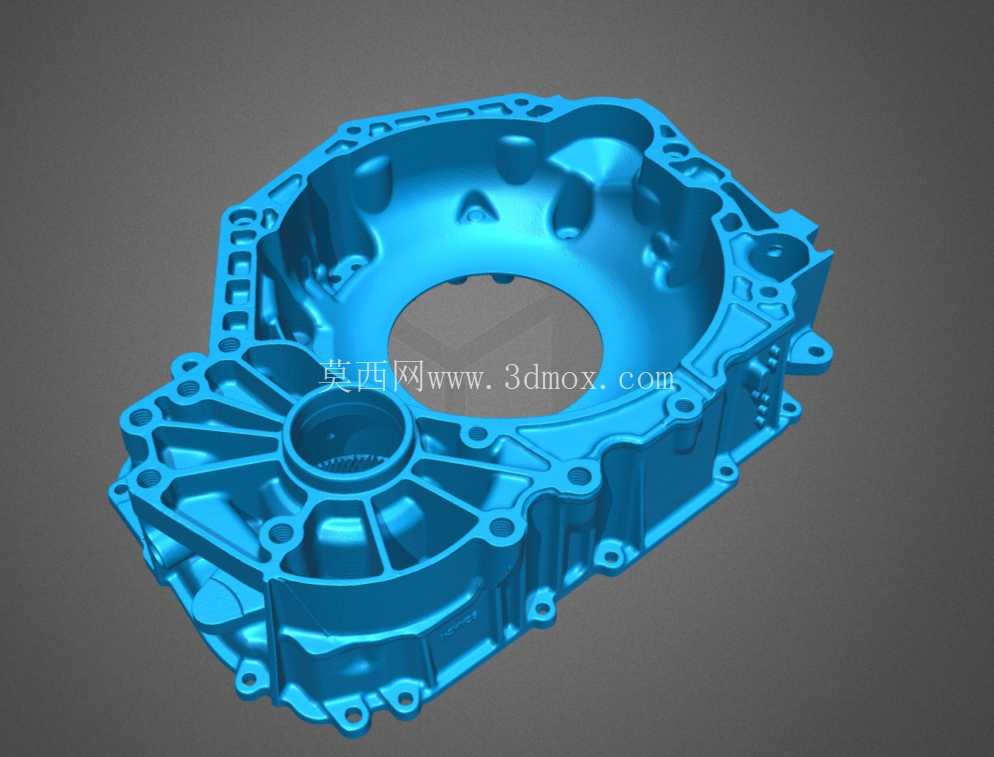

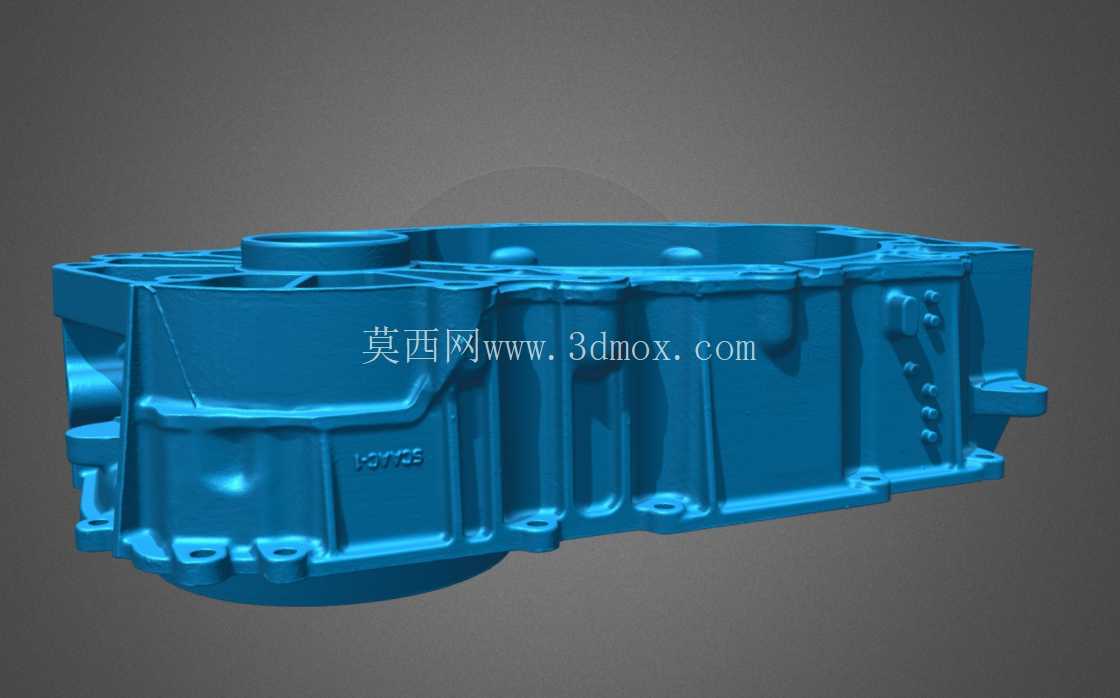

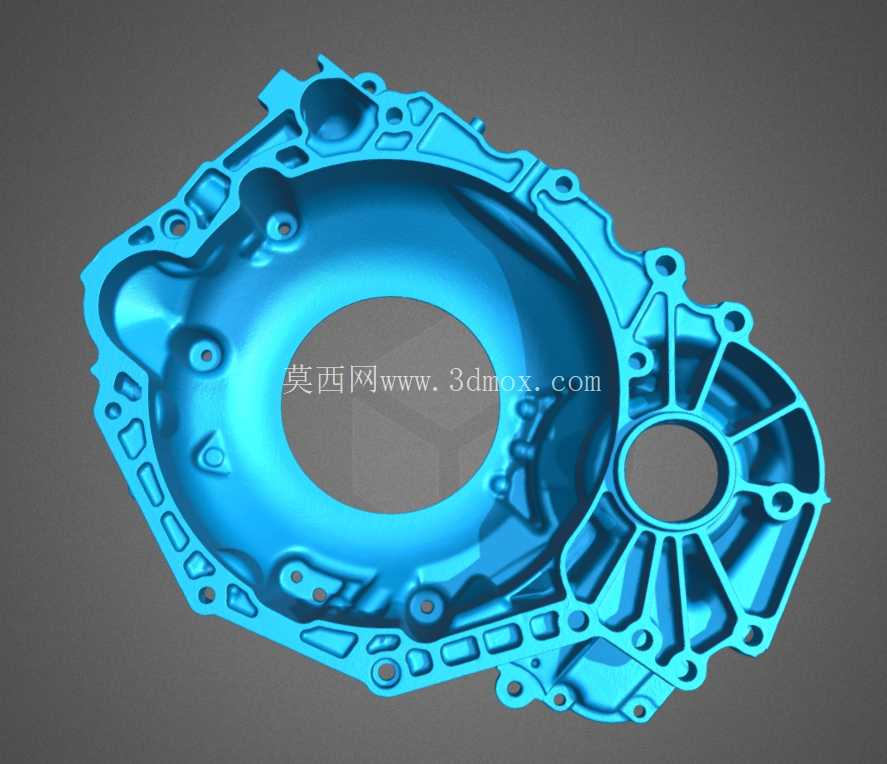

蓝色激光扫描获取的变速器壳体三维数模

　　在汽车传动系统的逆向开发、备件仿制以及维修替换场景中，高精度的壳体三维数据是后续所有设计工作的核心基础，本次通过蓝色激光扫描获取的变速器壳体数模，完整还原了铸件毛坯经机加工后的全部细节特征，可直接用于逆向建模、装配干涉校验、夹具设计等多个工程环节。从实际用途来看，变速器壳体作为传动系统的核心承载部件，需要容纳齿轮组、换挡机构、轴承、油封等全部内部组件，同时承担与发动机缸体、悬置支架、换挡拉索、半轴等外部部件的连接定位功能，其结构精度直接决定了整套传动系统的装配可靠性与运行稳定性。

　　从功能特性维度看，该壳体采用一体化压铸成型后经多工序机加工的工艺路线，数模中完整保留了所有安装孔位的位置精度、轴承座孔的同轴度特征、壳体结合面的平面度区域、加强筋的分布走向以及减重槽的结构细节，蓝色激光扫描的亚毫米级精度，能够准确捕捉到铸造圆角、机加工退刀槽、密封胶槽这类容易被普通扫描遗漏的细小特征，避免后续逆向建模时出现特征缺失导致的装配问题。在设计思路层面，该壳体的结构布局完全围绕传动系统的载荷传递路径展开：输入轴端的轴承座区域设置了密集的放射状加强筋，用于承受齿轮啮合产生的径向与轴向载荷，避免长期运行后出现轴承座孔变形导致的齿轮偏磨；壳体边缘的连接法兰采用不等厚设计，在螺栓连接位置局部加厚提升压紧力，非密封区域则通过挖槽实现减重，兼顾结构强度与轻量化需求；壳体侧壁预留的传感器安装孔、油道孔、透气孔位置，完全匹配整车布置的边界要求，无需额外修改即可满足装车需求。

　　从外形尺寸与安装边界来看，该壳体的整体轮廓适配横置前驱车型的动力舱布置，输入轴端的法兰定位止口尺寸与对应发动机缸体的安装止口完全匹配，悬置安装点的位置坐标符合整车坐标系下的安装要求，半轴输出端的中心高、法兰连接孔位分布与同平台车型的悬架系统边界完全适配，壳体底部的油底壳安装面、放油螺塞位置预留了足够的离地间隙，避免整车行驶过程中出现磕碰损坏。在实际工程应用中，这类高精度扫描得到的壳体数模，可用于快速开发替换用的维修备件，无需拆解原车变速器即可完成夹具设计、毛坯铸造、机加工工艺编制的全部前期工作；也可用于变速器改装时的结构强度校核，通过在数模上加载不同工况下的载荷数据，模拟壳体的应力分布，提前识别应力集中区域并做针对性加强；还可用于三维检测环节，将扫描数模与原始设计数模做对比，快速判断量产铸件的形位公差是否符合设计要求，大幅缩短检测周期。

　　需要注意的是，该扫描数模完整保留了壳体的内外表面特征，内部的轴承安装台阶、油封安装槽、换挡机构让位腔的尺寸精度均满足工程使用要求，在后续逆向建模时可直接提取特征参数，无需反复对照实物测量，能够有效缩短逆向开发的周期，降低建模过程中的人为误差。
